1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。
1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。
1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。
2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。
2.0.3直接接触 direct contact人或动物与带电部分的电接触。
2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。
2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。
2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。
2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。
2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。
2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。
2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。
2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。
2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

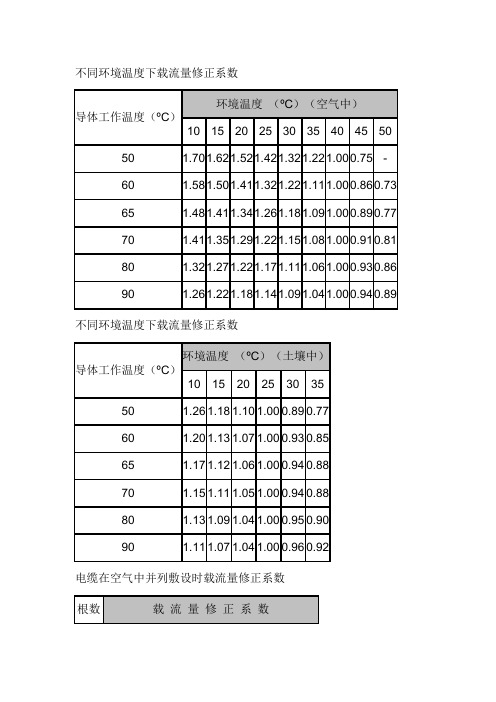

不同环境温度下载流量修正系数电缆在空气中并列敷设时载流量修正系数不同土壤热阻系数的载流量修正系数电线电缆穿管敷设于空气中载流量修正系数（参考值）注：1、穿管电缆根数系指有负荷且发热的导线根数。
中性线或保护线可不计。
2、一般情况下，穿管根数体积占管内体积的40%左右。
3、当管子并列敷设时乘以的修正系数。
三芯或三个单芯电缆平行成组直埋于土壤中载流量修正系数（参考值）电缆在桥架上无间距配置多层并列时持续载流量的校正系数不同埋地深度时载流量修正系数1KV电缆户外明敷无遮阳时管道组内同步负荷载流量修正系数（参考值）BV、BLV型绝缘线穿半硬塑料管、波纹管管径选择单位：mm注: 半硬塑料管、波纹管的公称管径指外径。
BV、BLV型绝缘线穿电线管管径选择单位：mm注: 1.电线管的管径指外径。
2.电线管规格根据GB3640-83。
BV、BLV型绝缘线穿钢管管径选择单位：mm注: 1.钢管的管径指内径。
2.钢管规格根据GB3092-82《低压流体输送用焊接钢管》。
BV、BLV型绝缘线穿硬塑料管（轻型）管径选择单位：mm注: 硬塑料管（轻型）的公称管径指外径。
BV、BLV型绝缘线穿硬塑料管（重型）管径选择单位：mm注: 硬塑料管（重型）的管径指外径。
BX、BLX型绝缘线穿半硬塑料管、波纹管管径选择单位：mm注：半硬塑料管、波纹管的管径指外径。
BX、BLX型绝缘线穿硬塑料管（轻型）管径选择单位：mm注：硬塑料管（轻型）的管径指外径。
BX、BLX型绝缘线穿硬塑料管（重型）管选择单位（mm）注：硬塑料管（重型）的公称管径指外径。
电力电缆穿金属最小管径注：适用于三芯、三芯+N及四芯等截面电力电缆。
电力电缆穿聚氯乙烯管最小管径注：适用于三芯、三芯+N及四芯等截面电力电缆。
铠装电力电缆穿金属管最小管径*：适用于 VV22,32,43 , VLV22,32,43*：适用于 YJV22,32, YJLV22,32*：适用于ZQD02,03,22,23,32,33,41 , VLV02,03,22,23,32,33,41注：适用于三芯、三芯+N及四芯等截面电缆穿墙保护管。

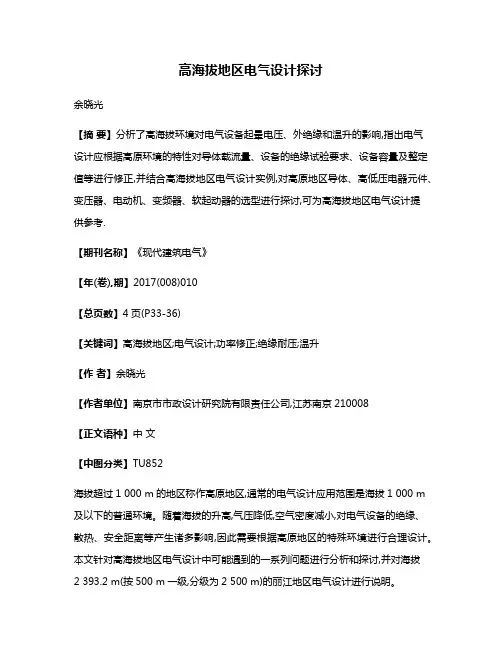

高海拔地区电气设计探讨余晓光【摘要】分析了高海拔环境对电气设备起晕电压、外绝缘和温升的影响,指出电气设计应根据高原环境的特性对导体载流量、设备的绝缘试验要求、设备容量及整定值等进行修正,并结合高海拔地区电气设计实例,对高原地区导体、高低压电器元件、变压器、电动机、变频器、软起动器的选型进行探讨,可为高海拔地区电气设计提供参考.【期刊名称】《现代建筑电气》【年(卷),期】2017(008)010【总页数】4页(P33-36)【关键词】高海拔地区;电气设计;功率修正;绝缘耐压;温升【作者】余晓光【作者单位】南京市市政设计研究院有限责任公司,江苏南京210008【正文语种】中文【中图分类】TU852海拔超过1 000 m的地区称作高原地区,通常的电气设计应用范围是海拔1 000 m 及以下的普通环境。
随着海拔的升高,气压降低,空气密度减小,对电气设备的绝缘、散热、安全距离等产生诸多影响,因此需要根据高原地区的特殊环境进行合理设计。
本文针对高海拔地区电气设计中可能遇到的一系列问题进行分析和探讨,并对海拔2 393.2 m(按500 m一级,分级为2 500 m)的丽江地区电气设计进行说明。
高原气候的特点是气压、气温和绝对湿度均随海拔的升高而降低,太阳辐射则随之增强。
在海拔1 000～5 000 m内,海拔每升高1 000 m,气压降低7.7～10.5 kPa,温度降低5～6 ℃,太阳辐射强度增加约60 W/m2。
高原地区典型环境气候参数如表1所示[1]。
高海拔环境对电气设备的影响是多方面的, 主要是对电晕、外绝缘和温升的影响。
2.1 对起晕电压的影响随着海拔升高,高压交流设备的电晕起始电压降低,因此电晕现象比平原地区更严重。
电晕的起晕电压与海拔高度及电场不均匀程度有关,电场不均匀程度越大,海拔越高,起晕电压越低。
电晕会增加电能损耗,加速电气设备绝缘老化和金属腐蚀,同时对无线电通信产生干扰。
2.2 对外绝缘的影响高海拔地区空气压力降低,造成空气绝缘强度下降。

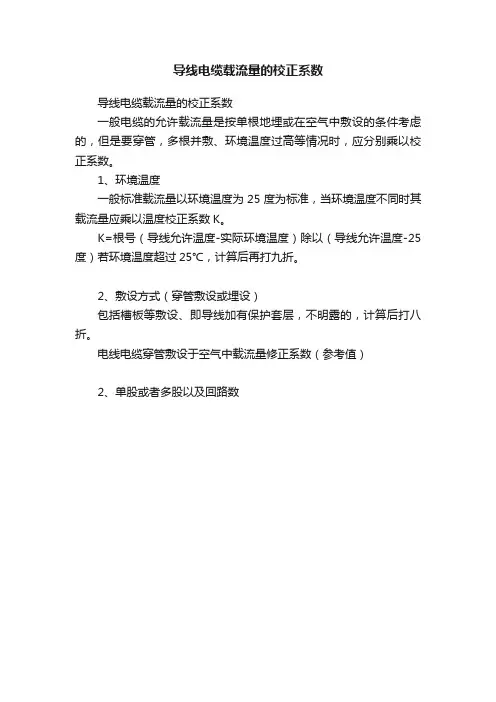

导线电缆载流量的校正系数
导线电缆载流量的校正系数
一般电缆的允许载流量是按单根地埋或在空气中敷设的条件考虑的，但是要穿管，多根并敷、环境温度过高等情况时，应分别乘以校正系数。
1、环境温度
一般标准载流量以环境温度为25度为标准，当环境温度不同时其载流量应乘以温度校正系数K。
K=根号（导线允许温度-实际环境温度）除以（导线允许温度-25度）若环境温度超过25℃，计算后再打九折。
2、敷设方式（穿管敷设或埋设）
包括槽板等敷设、即导线加有保护套层，不明露的，计算后打八折。

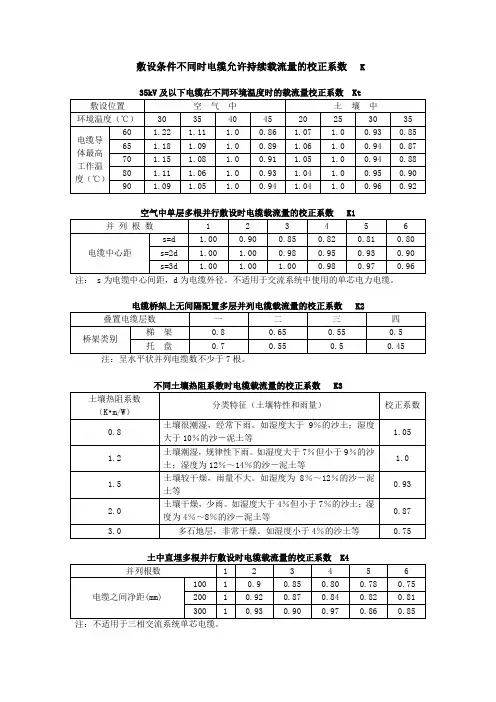

电线电缆穿管敷设于空气中载流量修正系数（参考值）
2、单股或者多股以及回路数。
不同环境温度下载流量修正系数不同环境温度下载流量修正系数电缆在空气中并列敷设时载流量修正系数不同土壤热阻系数的载流量修正系数电线电缆穿管敷设于空气中载流量修正系数（参考值）注：1、穿管电缆根数系指有负荷且发热的导线根数。
中性线或保护线可不计。
2、一般情况下，穿管根数体积占管内体积的40%左右。
3、当管子并列敷设时乘以0.95的修正系数。
三芯或三个单芯电缆平行成组直埋于土壤中载流量修正系数（参考值）电缆在桥架上无间距配置多层并列时持续载流量的校正系数不同埋地深度时载流量修正系数1KV电缆户外明敷无遮阳时管道组内同步负荷载流量修正系数（参考值）注: 1.电线管的管径指外径。
2.电线管规格根据GB3640-83。
注:1.钢管的管径指内径。
2.钢管规格根据GB3092-82《低压流体输送用焊接钢管》。
mm注: 硬塑料管（轻型）的公称管径指外径。
mm注:硬塑料管（重型）的管径指外径。
注：半硬塑料管、波纹管的管径指外径。
mm注：硬塑料管（轻型）的管径指外径。
mm）注：硬塑料管（重型）的公称管径指外径。
注：适用于三芯、三芯+N及四芯等截面电力电缆。
电力电缆穿聚氯乙烯管最小管径注：适用于三芯、三芯+N及四芯等截面电力电缆。
*：适用于VV22,32,43 , VLV22,32,43*：适用于YJV22,32, YJLV22,32*：适用于ZQD02,03,22,23,32,33,41 , VLV02,03,22,23,32,33,41注：适用于三芯、三芯+N及四芯等截面电缆穿墙保护管。
注：适用于KVV KXV KYV型控制电缆。
注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据S>2De(De-电线外径)计算注：明敷载流量值系根据 S>2De(De-电线外径)计算注 1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。
高压配电装置设计和计算一、配电装置选择原则：1) 选择裸导体和电器的环境温度应符合表3.0.2的规定。
选择裸导体和电器的环境温度表3.0.2注：①年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。
②最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。
③选择屋内裸导体及其它电器的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加5℃。
2) 选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。
在湿热带地区应采用湿热带型电器产品。
在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防护措施。
3) 周围环境温度低于电气设备、仪表和继电器的最低允许温度时，应装设加热装置或采取保温措施。
在积雪、覆冰严重地区，应采取防止冰雪引起事故的措施。
隔离开关的破冰厚度，不应小于设计最大覆冰厚度。
4) 设计配电装置及选择导体和电器时的最大风速，可采用离地10m高，30年一遇10mi n平均最大风速。
设计最大风速超过35m/s的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。
5) 配电装置的抗震设计应符合现行国家标准《电力设施抗震设计规范》的规定。
6) 海拔超过1000m的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品，其外部绝缘的冲击和工频试验电压应符合现行国家标准的有关规定。
7) 对布置在居民区和工业区内的配电装置，其噪声应符合现行国家标准《工业企业噪声控制设计规范》和《城市区域环境噪声标准》的规定。
二、导体和电器设计选用：1）设计所选用的电器允许最高工作电压不得低于该回路的最高运行电压。
设计所选用的导体和电器，其长期允许电流不得小于该回路的最大持续工作电流；对屋外导体和电器尚应计及日照对其载流量的影响。
2）配电装置的绝缘水平应符合现行国家标准《电力装置的过电压保护设计规范》的规定。
3）验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按设计规划容量计算，并应考虑电力系统的远景发展规划。
1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。
1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。
1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。
2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。
2.0.3直接接触 direct contact人或动物与带电部分的电接触。
2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。
2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。
2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。
2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。
2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。
2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。
2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。
2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。
2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

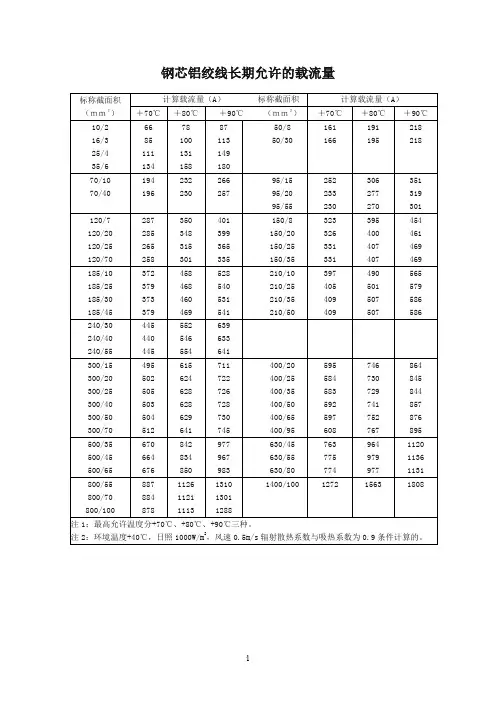

钢芯铝绞线长期允许的载流量裸导体载流量在不同海拔高度及环境温度下的综合校正系数导线经济电流密度表单位:A/mm 2式中 S ——导线截面mm 2 P ——送电负荷 kW U H ——线路额定电压kV cos ø——功率因数j ——经济电流密度A ／mm 21 ．型号及规格标称截面mm2 结构根数/直径n/mm计算截面（mm2）外径mm直流电阻不大于D.C.欧／km)计算拉断力KNkg/km交货长度不小于ｍ铝钢铝钢总计10/2 6/1.50 1/1.50 10.6 1.77 12.37 4.50 2.706 4.12 42.9 3000 16/3 6/1.85 1/1.85 16.3 2.69 18.82 5.55 1.779 6.13 65.2 3000 25/4 6/2.32 1/2.32 25.36 4.23 29.59 6.96 1.131 9.29 102.6 3000 35/6 6/2.72 1/2.72 34.86 5.81 40.67 8.16 0.8230 12.63 141.0 3000 50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5946 16.87 195.1 2000 50/30 12/2.32 7/2.32 50.73 29.59 80.32 11.60 0.5692 42.62 372.0 3000 70/10 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.4217 23.39 275.2 2000 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.4141 58.30 511.3 2000 95/15 26/2.15 7/1.67 94.39 15.33 109.72 13.61 0.3058 35.00 380.8 2000 95/20 7/4.16 7/1.85 95.14 18.82 113.96 13.87 0.3019 37.20 408.9 2000 95/55 12/3.20 7/3.20 96.51 56.30 152.81 16.00 0.2992 78.11 707.7 2000 120/7 18/2.90 1/2.90 118.89 6.61 125.50 14.50 0.2422 27.57 379.0 2000 120/20 26/2.38 7/1.85 115.67 18.82 134.49 15.07 0.2496 41.00 466.8 2000 120/25 7/4.72 7/2.10 122.48 24.25 146.73 15.74 0.2345 47.88 526.6 2000 120/70 12/3.60 7/3.60 122.15 71.25 193.40 18.00 0.2364 98.37 895.6 2000 150/8 18/3.20 1/3.20 144.76 8.04 152.80 16.00 0.1989 32.86 461.4 2000 150/20 24/2.78 7/1.85 145.68 18.82 164.50 16.67 0.1980 46.63 549.4 2000 150/25 26/2.70 1/2.10 148.86 24.25 173.11 17.10 0.1939 54.11 601.0 2000 150/35 30/2.50 7/2.50 147.26 34.36 181.62 17.50 0.1962 65.02 676.2 2000 185/10 18/3.60 1/3.60 183.22 10.18 193.40 18.00 0.1572 40.88 584.0 2000 185/25 24/3.15 7/2.10 187.04 24.25 211.29 18.90 0.1542 59.42 706.1 2000 185/30 26/2.98 7/2.32 181.34 29.59 210.93 18.88 0.1592 64.32 732.6 2000 185/45 30/2.80 7/2.80 184.73 43.10 227.83 19.60 0.1564 80.19 848.2 2000 210/10 18/3.80 1/3.80 204.14 11.34 215.48 19.00 0.1411 45.14 650.7 2000 210/25 24/3.33 7/2.22 209.02 27.10 236.12 19.98 0.1380 65.99 789.1 2000 210/35 26/3.22 7/2.50 211.73 34.36 246.09 20.38 0.1363 74.25 853.9 2000 210/50 30/2.98 7/2.98 209.24 48.82 258.06 20.86 0.1381 90.83 960.8 2000 240/30 24/3.60 7/2.40 244.29 31.67 275.96 21.60 0.1181 75.62 922.2 2000 240/40 36/3.42 7/2.66 238.85 38.90 277.75 21.66 0.1209 83.37 964.3 2000 240/55 30/3.20 7/3.20 241.27 56.30 297.57 22.40 0.1198 102.10 1108 2000 300/15 42/3.00 7/1.67 296.88 15.33 312.21 23.01 0.09724 68.06 939.8 2000 300/20 45/2.93 7/1.95 303.42 20.91 324.33 23.43 0.09520 75.68 1002 2000 300/25 48/2.85 7/2.22 306.21 27.10 333.31 23.76 0.09433 83.41 1058 2000 300/40 24/3.99 7/2.66 300.09 38.90 338.99 23.94 0.09614 92.22 1133 2000 300/50 26/3.83 7/2.98 299.54 48.82 348.36 24.26 0.09636 103.40 1201 2000 300/70 30/3.60 7/3.60 305.36 71.25 376.61 25.20 0.09463 128.00 1402 2000 400/20 42/3.51 7/1.95 406.40 20.91 427.31 26.91 0.07104 88.85 1286 1500400/25 45/3.33 7/2.22 391.91 27.10 419.01 26.64 0.07370 95.94 1295 1500 400/35 48/3.22 7/2.50 390.88 34.36 425.24 26.82 0.07389 103.90 1349 1500 400/50 54/3.07 7/3.07 399.73 51.82 451.55 27.63 0.07232 123.40 1511 1500 400/65 26/4.42 7/3.44 398.94 65.06 464.00 28.00 0.07236 135.20 1611 1500 400/95 30/4.16 19/2.50 407.75 93.27 501.02 29.14 0.07087 171.30 1860 1500 500/35 45/3.75 7/2.50 497.01 34.36 531.37 30.00 0.05812 119.50 1642 1500 500/45 48/3.60 7/2.80 488.58 43.10 531.68 30.00 0.05912 128.10 1688 1500 500/65 54/3.44 7/3.44 501.88 65.06 566.94 30.96 0.05760 154.00 1897 1500 630/45 45/4.20 7/2.80 623.45 43.10 666.55 33.60 0.04633 148.70 2060 1200 630/55 48/4.12 7/3.20 639.92 56.30 696.22 34.32 0.04514 164.40 2209 1200 630/80 54/3.87 19/2.32 635.19 80.32 715.51 34.82 0.04551 192.90 2388 1200 800/55 45/4.80 7/3.20 814.30 56.30 870.60 38.40 0.03547 191.50 2690 1000 800/70 48/4.63 7/3.60 808.15 71.25 879.40 38.58 0.03574 207.00 2791 1000 800/100 54/4.33 19/2.60 795.17 100.88 896.05 38.98 0.03635 241.10 2991 10002 ．钢芯铝绞线的物理参数及载流量标称截面积/mm2(铝/钢) 弹性模量/GPa 线胀系数/10-6C-1计算载流量/Ａ70℃80℃90℃10/2 79.0 19.0 66 78 87 16/3 79.0 19.1 85 100 113 25/4 79.0 19.1 111 131 149 35/6 79.0 19.1 134 158 180 50/8 79.0 19.1 161 191 218 50/30 105.0 15.3 166 195 218 70/10 79.0 19.1 194 232 266 70/40 105.0 15.3 196 230 257 95/15 76.0 18.9 252 306 351 95/20 76.0 18.5 233 277 319 95/55 105.0 15.3 230 270 301 120/7 66.0 21.2 287 350 401 120/20 76.0 18.9 285 348 399 120/25 76.0 18.5 265 315 365 120/70 105.0 15.3 258 301 335 150/8 66.0 21.2 323 395 454 150/20 73.0 19.6 326 400 461 150/25 76.0 18.9 331 407 469 150/35 80.0 17.8 331 407 469 185/10 66.0 21.2 372 458 528 185/25 73.0 19.6 379 468 540 185/30 76.0 18.9 373 460 531 185/45 80.0 17.8 379 469 541 210/10 66.0 21.2 397 490 565210/25 73.0 19.6 405 501 579 210/35 76.0 18.9 409 507 586 210/50 80.0 17.8 409 507 586 240/30 73.0 19.6 445 552 639 240/40 76.0 18.9 440 546 633 240/55 80.0 17.8 445 554 641 300/15 61.0 21.4 495 615 711 300/20 63.0 20.9 502 624 722 300/25 65.0 20.5 505 628 726 300/40 73.0 19.6 503 628 728 300/50 76.0 18.9 504 629 730 300/70 80.0 17.8 512 641 745 400/20 61.0 21.4 595 746 864 400/25 63.0 20.9 584 730 845 400/35 65.0 20.5 583 729 844 400/50 69.0 19.3 592 741 857 400/65 76.0 18.9 597 752 876 400/95 80.0 17.8 608 767 895 500/35 63.0 20.9 670 842 977 500/45 65.0 20.5 664 834 967 500/65 69.0 19.3 667 850 983 630/45 63.0 20.9 763 964 1120 630/55 65.0 20.5 775 979 1136 630/80 67.0 19.4 774 977 1131 800/55 63.0 20.9 887 1126 1310 800/70 65.0 20.5 884 1121 1301 800/100 67.0 19.4 878 1113 1288欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
