对数平均温差及其修正系数

1 总传热速率方程如图所示，以冷热两流体通过圆管的间壁进行换热为例，热流体走管内，温度为T，冷流体走管外温度为t，管壁两侧温度分别为T W和t w，壁厚为,b,其热导率为λ，内外两侧流体与固体壁面间的表面传热系数分别为αi和α0。

根据牛顿冷却定律及傅立叶定律分别列出对流传热及导热的速率方程：对于管内侧：对于管壁导热:对于管外侧:即故有令（4.6.1）则(4.1.1)该式称为总传热速率方程。

A为传热面积，可以是内外或平均面积，K与A是相对应的。

2 热流量衡算热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：（热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。

（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W；m h,m c-----热、冷流体的质量流量，kg/s；C ph,C pc------热、冷流体的比定压热容，kJ/(kg·K)；T1,t1 ------热、冷流体的进口温度，K；T2,t2------热、冷流体的出口温度，K。

（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：一侧有相变化两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2--------物流相变热，J/kg；D,D1,D2--------相变物流量，kg/s。

对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。

3 传热系数和传热面积（1）传热系数K和传热面积A的计算传热系数K是表示换热设备性能的极为重要的参数，是进行传热计算的依据。

K的大小取决于流体的物性、传热过程的操作条件及换热器的类型等，K值通常可以由实验测定，或取生产实际的经验数据，也可以通过分析计算求得。

传热系数K可利用式（4.6.1）进行计算。

题目：板式换热器设计及其选用目录一、说明书 (2)二、设计方案 (3)三、初步选定 (4)（1）已知两流体的工艺参数（2）确定两流体的物性数据（3）计算热负荷和两流体的质量流速（4）计算两流体的平均传热温差（5）初选换热器型号四、验证 (6)（1）算两流体的流速u（2）算雷诺数Re（3）计算努塞尔特数Nu（4）求两流体的传热系数α（5）求污垢热阻R（6）求总传热系数K，并核算五、核算 (7)（1）压强降△P核算（2）换热器的换热量核算六、结论 (7)七、设计结果 (8)八、附录 (9)表1：板式换热器的污垢热阻图1：多程流程组合的对数平均温差修正系数九、参考文献 (9)一、说明书现有一块建筑用地，建筑面积为12500 m2，采用高温水在板式换热器中加热暖气循环水。

高温水进入板式换热器的温度为100℃，出口的温度为75℃；循环水进入板式换热器的温度为65℃，出口的温度为90℃。

供暖面积热强度为293 kJ／(m2·h)。

要求高温水和循环水经过板式换热器的压强降均不大于100 kPa。

请选择一台型号合适的板式换热器。

（假设板壁热阻和热损失可以忽略）已知的工艺参数：二、设计方案(1) 根据热量平衡的关系，求出未知的换热量和质量流量，同时算出两流体的平均温度差；(2) 参考有关资料、数据，设定总传热系数K，求出换热面积S，根据已知数据初选换热器的型号；(3) 运用有关关联式验证所选换热器是否符合设计要求；(4) 参考有关资料、数据，查出流体的污垢热阻；(5) 根据式求得流体的总传热系数，该值应不小于初设的总传热系数，否则改换其他型号的换热器，由（3）开始重新计算；(6) 如果大于初设值，则再进一步核算两流体的压强降和换热量，是否满足设计要求，否则改换其他型号的换热器，由（3）开始重新计算；(7) 当所选换热器均满足设计要求时，该换热器才是合适的。

三、初步选定（1）已知两流体的工艺参数高温水t1′= 100℃t1〞= 75℃△P1≤100 kPa循环水t2′= 65℃t2〞= 90℃△P2≤100 kPa（2）确定两流体的物性数据高温水的定性温度为：循环水的定性温度为：根据定性温度，分别查取两流体的有关物性数据：① 热的一侧（高温水）在87.5℃下的有关数据如下：密度ρ1 = 970.17 kg／m3定压比热容 cp1 = 4.196 kJ／(kg·℃)导热系数λ1 = 0.67425 W／(m·℃)流体运动黏度ν1 = 0.355×10-6 m2／s 普兰特数 Pr1 = 2.145② 冷的一侧（循环水)在77.5℃下的有关数据如下：密度ρ2 = 976.3 kg／m3定压比热容 cp2 = 4.18 kJ／(kg·℃)导热系数λ2 = 0.669 W／(m·℃)流体运动黏度ν2 = 0.4205×10-6 m2／s普兰特数 Pr2 = 2.465（3）计算热负荷和两流体的质量流速热负荷：高温水质量流速：循环水质量流速：（4）计算两流体的平均传热温差对数平均温度差：循环水的传热单元数：由<图1>查得，取：Ф = 0.942，则平均传热温差：（5）初选换热器型号根据两流体情况，假设K′=3100 W／(m2·℃)，故：传热面积：由换热器系列标准中初选BR0.3型板式换热器，有关工艺参数如下：换热面积 So = 35 m2流程组合单板换热面积 Ao = 0.368 m2单流道截面积Aε = 0.0013392 m2当量直径 de = 0.0072 m板片厚度δo = 0.0008 ( 材料为18.8不锈钢 )传热和压降计算关联式如下：若采用此换热器，则要求过程的总传热系数K≥3100 W／(m2·℃)。

1、一台逆流套管式换热器在下列条件下运行，传热系数保持不变，冷流体质流量0.125kg/s ，定压比热为4200J/kg ﹒K ，入口温度40℃，出口温度95℃。

热流体质流量0.125kg/s ，定压比热为2100J/kg ﹒K ，入口温度210℃，若冷、热流体侧的表面对流传热系数及污垢热阻分别为2000W/m 2﹒K 、0.0004m 2﹒K /W 、120W/m 2﹒K 、0.0001m 2﹒K /W ，且可忽略管壁的导热热阻，试确定该套管式换热器的换热面积。

解：热流体出口温度：22221111(''')'''42000.125(9540)21010021000.125c m t t t t c m -=-⨯⨯-=-=⨯℃对数平均温差：'21095115,''1104070t t ∆=-=∆=-=℃℃，'''1157086.6'115ln ln ''70m t t t t t ∆-∆-∆===∆∆℃111(''')0.1252100(210100)28875C t t W Φ=-=⨯⨯-=228875 3.11107.1486.6m A m K t Φ===∆⨯2、一1-2型管壳式换热器，热水流量为1.86kg/s ，热水入口温度为92.3℃，出口温度为58.5℃。

冷水入口温度为37.8℃，流量为13.6t/h 。

热水位于管侧，h 1=2800W/m 2﹒K 。

冷水在壳侧，h 2=3958W/m 2﹒K 。

管子内外径分别为14mm 和16mm 。

热水c p1=4.195kJ/kg ，冷水c p2=4.174kJ/kg 。

温差修正系数Ψ=0.86。

忽略管壁导热热阻和污垢热阻。

求该换热器的传热面积。

解：热水侧换热量：1111(''')m p q c t t Φ=- 1.86 4.195(92.358.5)263.7kW =⨯⨯-=冷水侧出口温度：2222'''m p t t q c Φ=+263.737.854.54.17413.6/3.6=+=⨯℃ 对数平均温差为：12121212(''')(''')'''ln '''m t t t t t t t t t ---∆=ψ-- (92.354.5)(58.537.8)0.8624.492.354.5ln 58.537.8---=⨯=--℃ 传热系数为：0011i i k d h d h =+211513.3/0.016128000.0143958W m K ==+⨯传热面积为：m A k t Φ=∆ 2263.710007.141513.324.4m ⨯==⨯ 3、一卧式蒸汽冷凝器采用1-1壳管式换热器，冷凝蒸汽量q m1=1000kg/h ，从干饱和蒸汽凝结为饱和水。

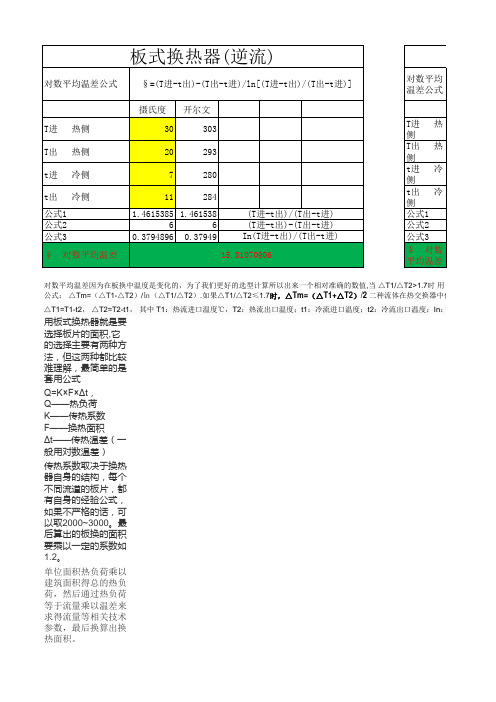

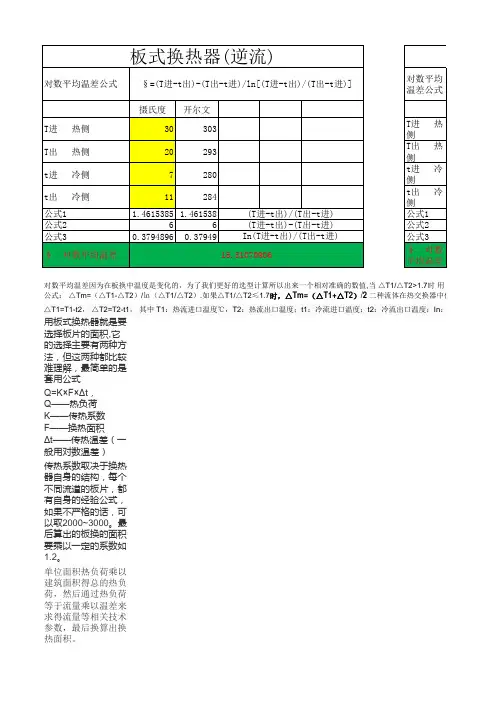

用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式Q=K×F×Δt ，Q——热负荷K——传热系数F——换热面积
Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如1.2。

单位面积热负荷乘以建筑面积得总的热负荷，然后通过热负荷等于流量乘以温差来求得流量等相关技术参数，最后换算出换热面积。

对数平均温差因为在板换中温度是变化的，为了我们更好的选型计算所以出来一个相对准确的数值,当 △T1/△T2>1.7时 用
公式： △Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2 二种流体在热交换器中传热过程温差的△T1=T1-t2， △T2=T2-t1， 其中 T1：热流进口温度℃，T2：热流出口温度；t1：冷流进口温度；t2：冷流出口温度；In ：对数
△T2>1.7时用
在热交换器中传热过程温差的积分的平均值。

出口温度；In：对数。

用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式Q=K×F×Δt ，Q——热负荷K——传热系数F——换热面积
Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如1.2。

单位面积热负荷乘以建筑面积得总的热负荷，然后通过热负荷等于流量乘以温差来求得流量等相关技术参数，最后换算出换热面积。

对数平均温差因为在板换中温度是变化的，为了我们更好的选型计算所以出来一个相对准确的数值,当 △T1/△T2>1.7时 用
公式： △Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2 二种流体在热交换器中传热过程温差的△T1=T1-t2， △T2=T2-t1， 其中 T1：热流进口温度℃，T2：热流出口温度；t1：冷流进口温度；t2：冷流出口温度；In ：对数
△T2>1.7时用
在热交换器中传热过程温差的积分的平均值。

出口温度；In：对数。

图10-7 管壳式换热器示意图折流板壳程流体入口壳程流体出口换热管管壳管程流体出口管程流体入口管壳式换热器设计的相关说明换热管规格常用换热管规格有ф19×2 mm 、ф25×2 mm(1Crl8Ni9Ti)、ф25×2.5 mm(碳钢10)。

标准管子的长度常用的有1.0m ，1.5m ，2.0m ，2.5m ，3.0m ，4.5m ，6.0m ，7.5m ，9.0m ，12.0m 等。

各组统一选用ф19×2 mm 的管子，管材的导热系数43.2W/(m·K) 流速的确定当流体不发生相变时，介质的流速高，换热强度大，从而可使换热面积减少、结构紧凑，成本降低，一般也可抑止污垢的产生。

但流速大也会带来一些不利的影响，诸如压降ΔP 增加，泵功率增大，且加剧了对传热面的冲刷。

热交换器常用流速的范围见表2-1。

推荐的管内流速0.6-1.2m/s 壳侧流速0.5-1 m/s总管数、管程数、壳程数的确定（1）单程管子根数的确定根据选定的流速u 和管子内径计算单根管子的流量ρπ⨯⨯='u d q i m241单程管子的根数mm q q n '=/1 应取整数，最后还应该按照实际布置的方便性进行调整。

（2）若按单程设计每根管子的长度 可根据估算的传热面积计算od n Al π=' （3）管程数的确定根据上面计算的长度，再选取合适的标准管子的长度 如选取管长为l ''m ，则 管程数l l m '''=管程数应取2的倍数，且不亦过大。

（4）换热器的管子数，1n m n ⨯= 壳体直径壳体内径应不小于管板直径，初步设计中，可以按下式确定 b n P D c t '+-=2)1(式中 D —— 壳体内径，mm P t 两管子中心的距离称为管心距（或管间距），在此用P t 表示，一般是管外径的1.25倍。
