2020年中考物理复习专题20 电与磁(检测卷)(原卷版)

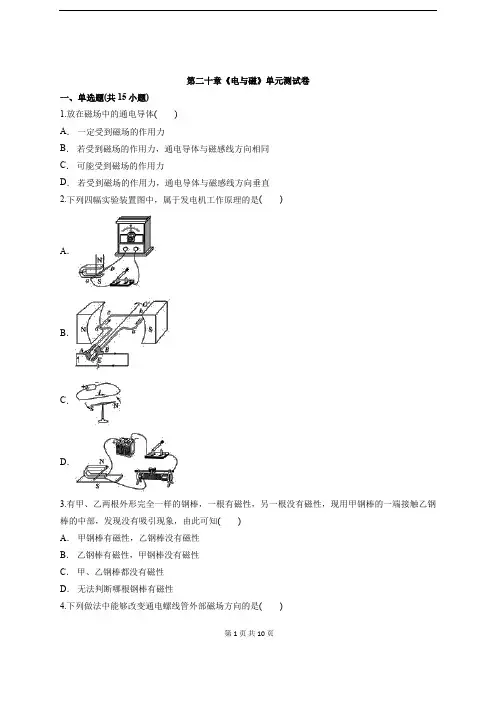

第二十章《电与磁》单元测试卷一、单选题(共15小题)1.放在磁场中的通电导体()A．一定受到磁场的作用力B．若受到磁场的作用力，通电导体与磁感线方向相同C．可能受到磁场的作用力D．若受到磁场的作用力，通电导体与磁感线方向垂直2.下列四幅实验装置图中，属于发电机工作原理的是()A．B．C．D．3.有甲、乙两根外形完全一样的钢棒，一根有磁性，另一根没有磁性，现用甲钢棒的一端接触乙钢棒的中部，发现没有吸引现象，由此可知()A．甲钢棒有磁性，乙钢棒没有磁性B．乙钢棒有磁性，甲钢棒没有磁性C．甲、乙钢棒都没有磁性D．无法判断哪根钢棒有磁性4.下列做法中能够改变通电螺线管外部磁场方向的是()第1页共10页A．增加线圈的匝数B．改变电流的大小C．改变螺线管中的电流方向D．在螺线管中插入铁芯5.某矿石能吸引铁钉，说明该矿石具有()A．弹性B．磁性C．导电性D．绝缘性6.小明在使用电磁继电器时，看到说明书上写着“线圈额定直流电压6 V，被控制电压220 V、电流1 A“表明()A．控制电压为220 V，工作电压为6 V，工作电流超过1 AB．控制电压为6 V，工作电压为220 V，工作电流超过1 AC．控制电压为220 V，工作电压为6 V，工作电流不超过1 AD．控制电压为6 V，工作电压为220 V，工作电流不超过1 A7.如图所示的三个钢块，正确的判断是()A．都是磁体B．只有两个磁性C．可能都是磁体，也可能只有两个磁体D．都不是磁体8.通电螺线管磁性的强弱与下列哪个因素无关？()A．螺线管的匝数多少B．电流的大小C．螺线管中电流的方向D．有无铁芯9.在水平面内自由转动的小磁针，静止时，N极所指方向严格而言应是()A．地磁的北极B．地磁的南极C．地理的北极第2页共10页D．地理的南极10.关于天然磁体、人造磁体和永磁体，下列说法中，正确的是()A．所有的人造磁体都是永磁体B．只有天然磁体才能吸引铁﹣、钴、镍等物质C．能长期保持磁性的磁体，通称为永磁体D．天然磁体不一定都是永磁体11.一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来()A．一定有磁性，接近磁极的一端是S极B．一定有磁性，但不能确定它的极性C．一定没有磁性D．不一定有磁性12.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B则图乙中能反映弹簧测力计示数F随位置变化的是()A．B．C．D．13.用如图所示的实验装置，可以研究()第3页共10页A．电磁铁的磁性强弱与电流大小的关系B．电磁感应现象及感应电流产生的条件C．通电导体在磁场中受到磁场力的作用D．通电导体所受磁场力方向与电流方向的关系14.下面是几位同学关于电磁继电器的几种说法，你认为其中不正确的是()A．使用电磁继电器可以直接控制电路的通断B．我们操作时控制的是低电压、弱电流的通断C．是利用电磁铁控制工作电路的一种开关D．电磁继电器是自动控制电路的重要部件15.为了保证直流电动机朝一个方向转动，能自动完成这一任务的是()A．继电器B．电刷C．变阻器D．换向器二、填空题(共3小题)16.判断物体是否具有磁性的方法．①看物体是否能够吸引________等物质．①看物体是否具有____________性．即将它用细线悬挂且能在水平面内自由转动，静止时看是否总指是________．①利用__________规律，让物体靠近小磁针，看是否能和小磁针某一磁极相____________．如果能，物体具有磁性，否则，物体没有磁性．17.能够长期保持磁性的磁体叫做 ________，它包括 ________磁体和 ________磁体．18.如图是研究感应电流方向与哪些因素有关的实验．比较甲、乙两图可以得出______________________________的结论；比较甲、丙可以得出________的结论；这种实验的比较方法，渗透了物理学研究问题的一种方法，称为________法．三、实验题(共3小题)19.为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了图中所示的实验装置：第4页共10页第 5 页 共 10 页(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针______偏转．(填”会“或”不会“)(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针______偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针______偏转．(填”会“或”不会“)(3)综合以上实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是______电路的一部分，且一定要做______的运动．(4)在这个试验中______能转化为了电能．20.发电机是如何发电的呢？同学们用如图所示的装置进行探究．(1)当导体ab 静止悬挂起来后，闭合开关，灵敏电流计G 指针不偏转，说明电路中________(选填“有”或“无”)电流产生．(2)小芳无意间碰到导体ab ，导体ab 晃动起来，小明发现电流表指针发生了 偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”．为验证猜想，它们继续探究，并把观察到的现象记录如下：分析实验现象后，同学们一致认为小芳的观点是______(选填“正确”或“错误”)的，比较第2、3次实验现象发现，产生的电流的方向跟______有关；比较第3、6次实验现象发现，产生的电流的方向还跟______有关．(3)在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在____中做______运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家______发现．21.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.第6页共10页答案解析1.【答案】C【解析】通电导体在磁场中的受到力的作用，导体受力方向与电流方向和磁感线的方向有关．AB、当通电导线在磁场中与磁感线平行时，是不受磁场力的，故AB错；CD、通电导体在磁场中，只要通电导体与磁感线不平行，一定受到磁场的作用力，故C正确、D 错．2.【答案】A【解析】A、图中当ab在磁场中做切割磁感线运动时，电流表中指针会发生偏转，即发生了电磁感应现象，发电机正是利用该原理工作的，故A符合题意；B、该图是电动机原理图，即说明通电导线在磁场中受力的作用，故B不符合题意；C、该装置是奥斯特实验，即反映了通电导体周围存在磁场，故C不符合题意；D、该图中通电后，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，电动机原理图，故D不符合题意．3.【答案】B【解析】条形磁铁两极处磁性最强，中间磁性最弱，可视为没有磁性，则有甲的一端去接触乙的中部没有吸引说明接触点上没有磁性，故甲一定无磁性，则乙一定有磁性．4.【答案】C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．5.【答案】B【解析】能够吸引铁、钴、镍等物质的性质叫做磁性，所以某矿石能吸引铁钉，说明该矿石具有磁性．6.【答案】D【解析】电磁继电器是一种由低压电路控制高压电路的仪器，可以有效地保护人体安全．低压电路提供的是直流电，电压为6 V．高压电路提供的是交流电，被低压电路控制，电压为220 V，电流最大不能超过1 A.7.【答案】C【解析】由图知，钢块B、C相互排斥，由同名磁极相互排斥知，B、C一定有磁性，即B、C相对的磁极为同名磁极；而B吸引A，则A有两种情况：①由异名磁极相互吸引，则A与B相对的磁极为异名，A有磁性；①由于磁体能吸引钢块，由于B有磁性，故A可能为不带磁性的钢块．第7页共10页可见B、C必然有磁性，但是A可能有磁性，也可能没有磁性．8.【答案】C【解析】影响通电螺线管磁性强弱的因素有：线圈的匝数、电流的强弱、螺线管中是否有铁芯，磁性的强弱与线圈中电流的方向无关，电流的方向可以改变螺线管的磁极．9.【答案】B【解析】地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，小磁针放在地球这个磁体的磁场中，静止时它的北极指向地理北极附近，指向地磁的南极．10.【答案】C【解析】A、人造磁体里有永磁体和暂时性磁体两大类．钢是硬磁性材料，一旦被磁化，磁性将长期保持，所以用钢制成的磁体是永磁体；铁是软磁性材料，磁化后过一段时间磁性会消失，所以用铁制成的磁体是暂时性磁体，故选项A是错误的；B、磁体分为人造磁体和天然磁体，无论是人造磁体还是天然磁体都能吸引铁、钴、镍等物质，故选项B是错误的；C、能长期保持磁性的磁体，通称为永磁体，故选项C是正确的；D、天然磁体是直接从自然界得到的磁性矿石，是永磁体，故选项D是错误的．11.【答案】D【解析】小磁铁与钢条吸引，有两种可能：①钢条有磁性，且与小磁铁靠近的是钢条的S极．①钢条没有磁性，由于小磁铁具有磁性，所以能够吸引铁钴镍等物质，故小磁铁吸引钢条．12.【答案】C【解析】条形磁体两极磁性最强而中间磁性最弱，且同名磁极相互排斥，异名磁极相互吸引，当挂着的磁体向右移动时，相互吸引力逐渐减小，而过了大磁体中点后，相互排斥力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是逐渐变小的．13.【答案】B【解析】图中没有电源，即是闭合电路的一部分导体切割磁感线，从而产生感应电流，是研究电磁感应的现象及感应电流产生的条件的实验装置，与ACD选项无关，故故B正确．14.【答案】A【解析】A、使用电磁继电器可以间接控制电路的通断．故A错误，符合题意．B、电磁继电器是用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，我们操作时控制的是低电压、弱电流的通断，说法正确，不符合题意．C、电磁继电器的实质是一个间接控制工作电路的开关，说法正确，不符合题意．D、电磁继电器是一个间接控制工作电路的开关，而电磁继电器是自动控制电路的重要部件，说法正确，不符合题意．第8页共10页15.【答案】D【解析】直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动．16.【答案】①铁、钴、镍①指向一端指南方一端指北方①磁极间的作用排斥【解析】①物体具有吸引铁钴镍等物质的性质，物体就具有磁性．根据物体是否吸引铁、钴、镍等物质，如果吸引，物体具有磁性．否则没有磁性．①地球是个大磁体，如果物体具有磁性，在水平面内自由的转动，受到地磁场的作用，静止时总是一端指南方一端指北方；如果物体不具有磁性，在水平面内自由的转动，静止时物体会指向各个方向．①磁极间同名磁极相互排斥，异名磁极相互吸引．如果物体具有磁性，物体的一端靠近小磁针两端时，总有一端故和物体相互排斥．如果物体不具有磁性的磁性材料，物体的一端靠近小磁针两端时，物体总和小磁针吸引．17.【答案】永磁体，天然，人造【解析】能够长期保持磁性的磁体叫做永磁体，它包括天然磁体和人造磁体．18.【答案】感应电流的方向与导体切割磁感线的方向有关感应电流的方向与磁场的方向有关控制变量【解析】(1)甲乙两图，磁场方向相同，改变导体切割磁感线方向，感应电流方向改变，所以甲乙两图得出：感应电流的方向与导体切割磁感线的方向有关．(2)甲丙两图，导体切割磁感线方向不变，改变磁场方向，感应电流方向改变，所以甲丙两图得出：感应电流的方向与磁场的方向有关．(3)探究感应电流跟磁场方向时，控制导体切割磁感线方向不变；探究感应电流跟导体切割磁感线方向时，控制磁场方向不变．这种方法是控制变量法．19.【答案】(1)会不会(2)不会会(3)闭合切割磁感线(4)机械【解析】(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；第9页共10页(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动．(4)此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程．20.【答案】(1)无(2)正确导体的运动方向磁场方向(3)磁场切割磁感线法拉第【解析】(1)当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；(2)根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关．(3)电路闭合时，不论是导体运动还是磁体运动，导体会做切割磁感线运动，所以导体中有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的．21.【答案】(1)小磁针与直导线距离远(2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．第10页共10页。

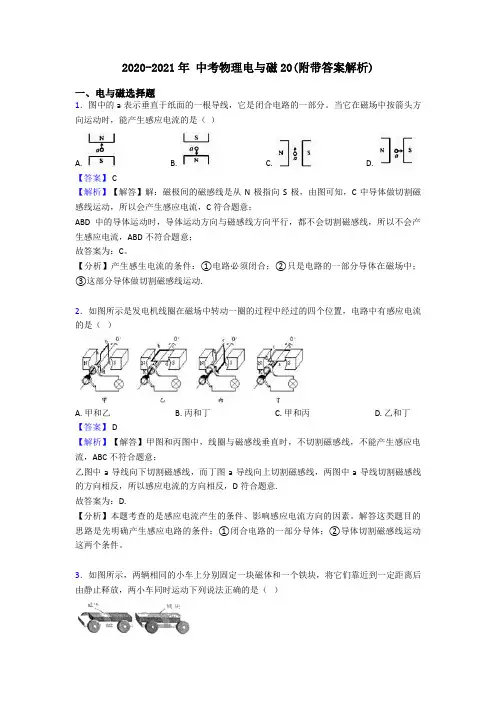

2020-2021年中考物理电与磁20(附带答案解析)一、电与磁选择题1．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

当它在磁场中按箭头方向运动时，能产生感应电流的是（）A. B. C. D.【答案】 C【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，C符合题意；ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，ABD不符合题意；故答案为：C。

【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。

3．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，A不符合题意；B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，B不符合题意；C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，C 符合题意；D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，D不符合题意。

《电与磁》专项测试题一、单选题（每小题只有一个正确答案）1．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数 B．通电螺线箭的电流方向C．螺线管内有无铁芯 D．通过螺线管电流的大小2．甲乙两根钢棒，乙用细线水平悬着，用甲的一端去靠近乙的一端，乙被吸引过来，则（）A．甲一定有磁性，乙一定没有磁性B．乙一定有磁性，甲一定没有磁性C．甲乙一定都有磁性 D．甲乙中至少有一个有磁性3．下列物品中，能被磁铁吸引的是( )A．橡皮擦B．铁钉C．塑料尺D．铜钥匙4．如图所示，通电螺线管与条形磁铁相互吸引的是（）A． B．C． D．5．如图所示的4个实验中，能说明电动机工作原理的是（）A．B．C．D．6．马成同学为了探究磁体的磁极，将一个条形磁体从中间断开，关于他得到的两段磁体，下面的说法中正确的是A．两段磁体各自的两端都没有磁极B．一段磁体是N极，另一段磁体是S极C．两段磁体分别有N极和S极D．两段磁体的磁性都消失了7．下列说法中正确的是（）A．二极管是用半导体材料制成的B．光盘是用磁性材料制成的C．建筑物上的避雷针是用绝缘材料制成的D．在橡皮泥上能留下漂亮的指印，说明橡皮泥具有弹性8．在一根条形磁体附近平行放置一根与磁体形状完全相同的棒状物体XY后,其周围磁场磁感线的分布情况如图所示;将XY两端对调以后,磁感线分布情况未发生改变,如图所示,则棒状物体XY可能是A．软铁棒B．条形磁体,其中X端为N极C．铜棒D．条形磁体,其中Y端为N极9．在一次实验中，小刚连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A．小磁针静止时，S极水平指向左B．电磁铁的B端为N极C．当滑片P向右端移动，电磁铁磁性增强D．利用这一原理可制成发电机10．关于通电导线在磁场中的受力方向与电流方向和磁场方向之间的关系，下列说法中错误的是（）A．只改变导线中的电流方向，导线的受力方向也会发生改变B．只改变磁场方向，导线的受力方向也改变C．同时改变电流方向和磁场方向，导线的受力方向改变D．同时改变电流方向和磁场方向，导线的受力方向不改变11．一竖直悬挂的磁性黑板上吸着一块磁铁，如图所示，磁铁静止不动，下列四对力中，属于平衡力的是（）A．黑板对磁铁的吸引力与磁铁对黑板的吸引力B．黑板对磁铁的吸引力与黑板对磁铁的摩擦力C．磁铁对黑板的吸引力与磁铁的重力D．磁铁的重力与黑板对磁铁的摩擦力12．如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是( )A．电路总电阻变小 B．电流表读数变大C．电磁铁的磁性增强 D．弹簧测力计示数变小13．小明利用铁钉与漆包铜线制成一个电磁铁，并将其接入电路，如图所示。

给我一个支点，可以撬起整个地球。

——阿基米德第二十章《电与磁》测试卷一、单选题(共15小题)1.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是()A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动2.电磁继电器中的衔铁是()A．磁铁B．软铁C．钢材D．任何金属3.如图所示显示的四个实验中，属于探究电磁感应现象的()A．B．C．D．4.关于磁感线，下列说法错误的是()A．磁感线最密的地方磁性最强B．磁体周围的磁感线总是从N极出发回到s极C．磁感线实际上是不存在的D．磁感线各点的方向都与该点小磁针N极指向相反5.如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时()A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮6.下列功能中，电磁继电器不能完成的是( )A ． 控制电路中电流的连续变化B ． 控制电路中电流的有无C ． 利用低电压、弱电流控制高电压、强电流D ． 远距离自动控制与操作7.研究电磁感应现象的实验中，不需要使用的器材是( )A ． 电源B ． 磁体C ． 导线D ． 电流表8.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将()A ． 互相排斥B ． 互相吸引C ． 既不排斥也不吸引D ． 无法确定9.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A ．B ．C ．D ．10.收音机、电视机、音响里都有扬声器(如图)，扬声器的工作原理是( )A ． 电磁感应现象B ． 磁场对通电导线有力的作用C ． 电流周围存在磁场D ． 电流的热效应11.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A ． 甲图是研究电磁感应的实验装置B ． 乙图中闭合开关后，可实现将机械能转化为电能C ． 乙图是研究发电机原理的实验装置D ． 甲图中可实现将电能装化为机械能12.关于地磁场，下列说法不正确的是( )A ． 地球相当于一个大磁体，它周围存在着地磁场B ． 地磁场的磁感线方向由北指向南C ． 地磁场的北极在地理的南极附近D ． 地磁场的磁感线在地球两极附近最密集13.小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S 极与原来的磁铁N 极靠近合并时，将看到的现象是( )A ． 铁钉的尖端被吸向右端磁铁B ． 铁钉将落下C ． 铁钉的尖端被向左端磁铁D ． 铁钉被吸得更牢14.关于交流发电机各部分的作用，下列说法中错误的是( )A ． 线圈是用来产生感应电流的B ． 磁极是用来产生磁场的C ． 滑环是用来改变电流方向的D ． 电刷是用来连接外电路的15.假如磁体的磁性消失了，以下情景可能发生的是( )A ． 电灯不能正常发光B ． 轮船上的罗盘将失去作用C ． 门吸仍然起作用D ． 电磁起重机可以吸起比原来更多的钢铁二、填空题(共3小题)16.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A 端是________(选填“N”或“S”)极，接线柱a 连接的是电源的________(选填“正”或“负”)极．17.磁场不但有强弱之分，而且还有________，磁场的分布是相当复杂的，通常用________来探究磁场的分布．18.电磁继电器是利用________________来工作的，它可以用低电压、弱电流的控制电路去控制________、________的工作电路，还可以实现__________和________的目的．三、实验题(共3小题)19.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．20.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．21.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.答案解析1.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．2.【答案】B【解析】当电磁铁通电时，电磁铁有磁性，吸引衔铁，断电后可以释放衔铁，从而实现控制电路的通断．磁铁是磁体，当电磁铁中没有电流释放衔铁时，用磁铁做的衔铁不能离开电磁铁；故A不可取；软铁是磁性材料，当被电磁铁吸引后被磁化，但不能长期保存磁性，当电磁铁中没有电流释放衔铁时，用软铁做的衔铁立即离开电磁铁；故B可取．钢材是磁性材料，当被电磁铁吸引后被磁化能长期保存磁性，当电磁铁中没有电流释放衔铁时，用钢材做的衔铁不能离开电磁铁；故C不可取；金属中很多为非磁性材料，不能被电磁铁吸引；还有的是硬磁性材料，被磁化后能保留磁性，当电磁铁中没有电流释放衔铁时，用硬磁性材料做的衔铁不能离开电磁铁，所以很多种金属不能做衔铁；故D不可取．3.【答案】D【解析】A、是奥斯特实验，说明了通电导线周围可以产生磁场，不合题意；B、由图可知，电路中有电源，是通电线圈在磁场中受力转动，是电动机的原理图，不合题意；C、由图可知，这是研究电磁铁磁性强弱与电流大小关系的实验装置，不合题意；D、图片中是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，符合电磁感应现象的要求，符合题意．4.【答案】D【解析】A、磁感线的分布疏密可以反映磁场的强弱，越密越强，磁感线最密的地方磁性最强；故A正确．B、磁体周围的磁感线是从N极出发回到S极；故B正确．C、磁感线并不是客观存在于磁场中的真实曲线，只是一种假想的曲线；故C正确．D、磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致；故D不正确．5.【答案】A【解析】温度升高时，水银柱上升，与上方金属丝连通，使左侧形成通路，电磁铁中有电流通过电磁铁吸引衔铁，与下面触点接触，与上面触点断开，灯不亮；与下面触点接触，电铃这部分电路接通，电铃发出报警信号．6.【答案】A【解析】电磁继电器中没有滑动变阻器，所以A错误．电磁继电器中，低压电路中的开关控制可以控制电流的有无，所以B正确．电磁继电器是一种由低压电路控制高压电路的器件，所以C正确．低压电路和高压电路之间的距离可以达到很远，方便保护人身安全，还可以通过一些半导体材料来实现自动化控制，所以D正确．7.【答案】A【解析】电磁感应现象实验装置如图：需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．8.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．9.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；10.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音．11.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．12.【答案】B【解析】A、地球是一个巨大的磁体，它周围存在着磁场，叫做地磁场，该选项说法正确，不符合题意；B、地磁的北极在地理的南极附近，地磁南极在地理北极附近，因此地磁场的磁感线从地理南极到地理北极，该选项说法不正确，符合题意；C、地磁场的北极在地理的南极附近，地磁场的南极在地理北极附近，二者不完全重合，存在着磁偏角，沈括是最早记述这一现象的科学家，该选项说法正确，不符合题意；D、地球的两极也是地磁的两极附近，这两个地方的磁场最强，因此磁感线也最密集，该选项说法正确，不符合题意．13.【答案】B【解析】当两个磁体靠近合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱，铁钉由于重力作用会掉下来．14.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．15.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．16.【答案】N正【解析】由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S极．用右手握住螺线管，让大拇指指向N极一端(螺线管的左端)，则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知电源的a端为正极．17.【答案】方向小磁针【解析】磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向，我们可以借助小磁针来探究磁场的方向；磁场是确实存在的，但是磁场是看不见摸不到的，磁感线是人们为了直观形象地描述磁场的方向和分布情况而引入的带方向的曲线，放在磁场中的小磁针N极指向即为该点磁感线的方向，我们可以借助小磁针来探究磁场(磁感线)的方向和分布情况．18.【答案】电流的磁效应高电压强电流自动控制远程控制【解析】19.【答案】(1)显示磁场方向(2)通电螺线管外部磁场方向；电流方向【解析】(1)因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．20.【答案】(1)能切断线圈中的电流(2)电流(或磁场)(3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．21.【答案】(1)小磁针与直导线距离远(2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．。
