铸造模拟软件ProCAST

对于我们学铸造专业的学生来说，掌握几款铸造方面的软件是很有必要的，有了一定的软件基础在以后的铸造设计、模拟中都是很有用的。

下面介绍下ProCAST软件在铸造中应用。

一、概述∙ProCAST是为评价和优化铸造产品与铸造工艺而开发的专业CAE系统，借助于ProCAST系统，铸造工程师在完成铸造工艺编制之前，就能够对铸件在形成过程中的流场、温度场和应力场进行仿真分析并预测铸件的质量、优化铸造设备参数和工艺方案。

∙ProCAST可以模拟金属铸造过程中的流动过程，精确显示充填不足、冷隔、裹气和热节的位置以及残余应力与变形，准确地预测缩孔、缩松和铸造过程中微观组织的变化。

∙作为ESI集团热物理综合解决方案的旗舰产品，ProCAST是所有铸造模拟软件中现代CAD/CAE集成化程度最高的。

它率先在商用化软件中使用了最先进的有限元技术并配备了功能强大的数据接口和自动网格划分工具。

∙全部模块化设计适合任何铸造过程的模拟；∙采用有限元技术，是目前唯一能对铸造凝固过程进行热－流动－应力完全耦合的铸造模拟软件；∙高度集成。

二、发展历程∙Procast自1985年开始一直由位于美国马里兰州首府Annapolis的UES Software进行开发，并得到了美国政府和诸多研究机构的大力资助。

为了保证模拟的精度，Procast一开始就采用有限元方法作为模拟的技术核心。

∙1990年后，位于瑞士洛桑的Calcom SA和瑞士联邦科技研究院也加入了Procast部分模块的开发工作，基于其强大的材料物理背景，Calcom在Procast 的晶粒计算模块和反求模块开发上贡献良多。

∙2002年，Procast和Calcom SA先后加入ESI集团，并重新组建为Procast Inc. (美国马里兰州)和Calcom ESI (瑞士洛桑)。

ESI也重新整合了其原有的热物理模拟队伍如PAM-CAST和SYSWELD，这样Procast（有限元铸造仿真），PAM-CAST（有限差分元铸造仿真）, Calcosoft（连续铸造仿真）和SYSWELD （热处理与焊接模拟）一起组成ESI完整的热物理综合解决方案。

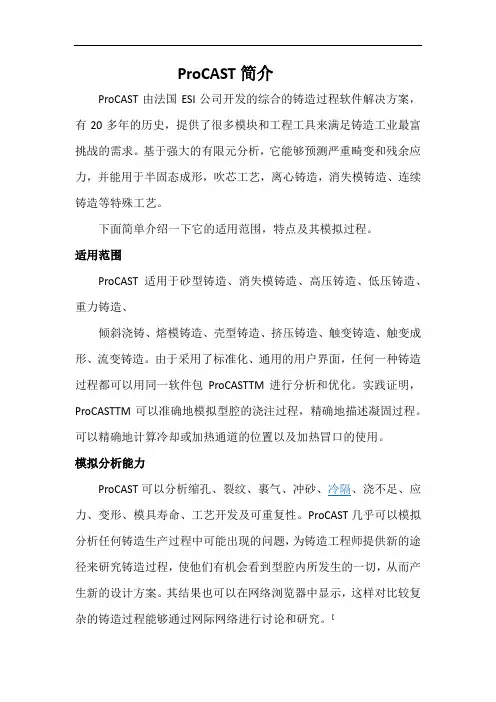

ProCAST简介ProCAST由法国ESI公司开发的综合的铸造过程软件解决方案，有20多年的历史，提供了很多模块和工程工具来满足铸造工业最富挑战的需求。

基于强大的有限元分析，它能够预测严重畸变和残余应力，并能用于半固态成形，吹芯工艺，离心铸造，消失模铸造、连续铸造等特殊工艺。

下面简单介绍一下它的适用范围，特点及其模拟过程。

适用范围ProCAST适用于砂型铸造、消失模铸造、高压铸造、低压铸造、重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造、触变铸造、触变成形、流变铸造。

由于采用了标准化、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCASTTM进行分析和优化。

实践证明，ProCASTTM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

模拟分析能力ProCAST可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题，为铸造工程师提供新的途径来研究铸造过程，使他们有机会看到型腔内所发生的一切，从而产生新的设计方案。

其结果也可以在网络浏览器中显示，这样对比较复杂的铸造过程能够通过网际网络进行讨论和研究。

[分析模块ProCAST是针对铸造过程进行流动一传热一应力耦合作出分析的系统。

它主要由8个模块组成：有限元网格划分MeshCAST基本模块、传热分析及前后处理(BaseLicense)、流动分析(Fluidflow)、应力分析(Stress)、热辐射分析(Rediation)、显微组织分析(Micromodel)、电磁感应分析(Electromagnetics)、反向求解(Inverse)，这些模块既可以一起使用，也可以根据用户需要有选择地使用。

对于普通用户，ProCAST应有基本模块、流动分析模块、应力分析模块和网格划分模块。

ProCAST特点ProCAST采用基于有限元法(FEM)的数值计算方法与有限差分(FDM)相比，有限元法具有较大的灵活性，特别适用于模拟复杂铸件成形过程中的各种物理现象。

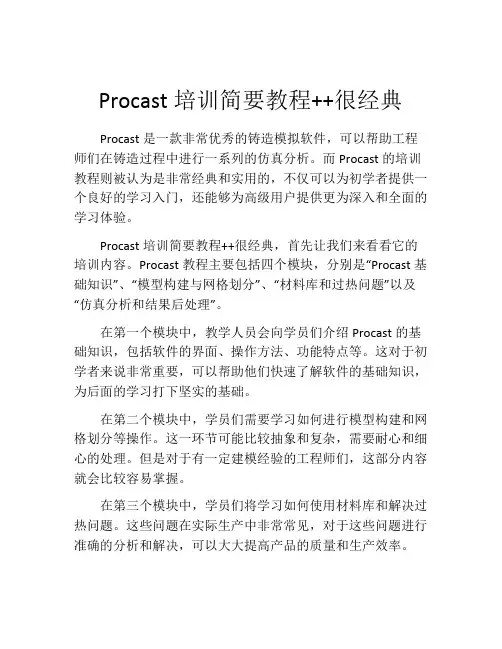

Procast培训简要教程++很经典Procast是一款非常优秀的铸造模拟软件，可以帮助工程师们在铸造过程中进行一系列的仿真分析。

而Procast的培训教程则被认为是非常经典和实用的，不仅可以为初学者提供一个良好的学习入门，还能够为高级用户提供更为深入和全面的学习体验。

Procast培训简要教程++很经典，首先让我们来看看它的培训内容。

Procast教程主要包括四个模块，分别是“Procast基础知识”、“模型构建与网格划分”、“材料库和过热问题”以及“仿真分析和结果后处理”。

在第一个模块中，教学人员会向学员们介绍Procast的基础知识，包括软件的界面、操作方法、功能特点等。

这对于初学者来说非常重要，可以帮助他们快速了解软件的基础知识，为后面的学习打下坚实的基础。

在第二个模块中，学员们需要学习如何进行模型构建和网格划分等操作。

这一环节可能比较抽象和复杂，需要耐心和细心的处理。

但是对于有一定建模经验的工程师们，这部分内容就会比较容易掌握。

在第三个模块中，学员们将学习如何使用材料库和解决过热问题。

这些问题在实际生产中非常常见，对于这些问题进行准确的分析和解决，可以大大提高产品的质量和生产效率。

最后，在第四个模块中，教学人员会向学员们介绍如何进行仿真分析和结果后处理。

这一步非常重要，是整个流程中最为核心和关键的部分。

只有通过准确的仿真分析和分析结果的后处理工作，才能够对产品的性能和生产效率进行更为准确和有效的评估。

综上所述，Procast培训简要教程++很经典，对于企业、工程师和学生来说，都是一份非常宝贵和实用的学习材料。

通过认真学习和掌握，可以帮助大家更好地应对实际铸造生产中所面临的各种问题，提高生产效率和产品质量，为企业的发展和提升做出贡献。

p r o c a s t菜单详解及使用大全(共28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章ProCAST简介序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

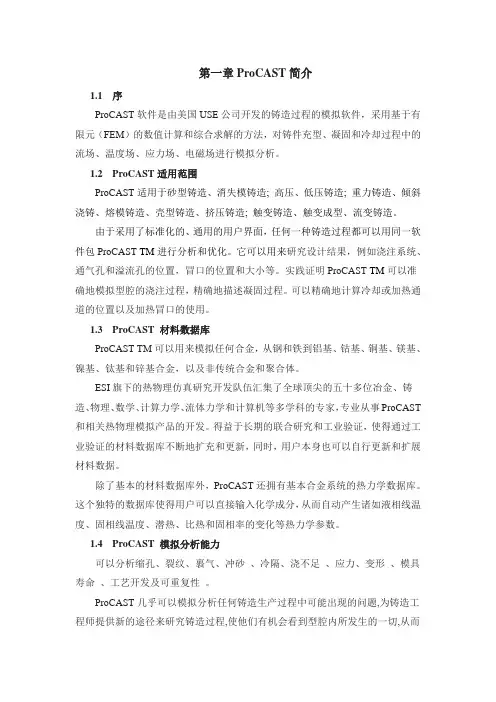

第一章ProCAST简介1.1 序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

1.2 ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

1.3 ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

1.4 ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

第一章ProCAST简介1.1 序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

1.2 ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

1.3 ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

1.4 ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

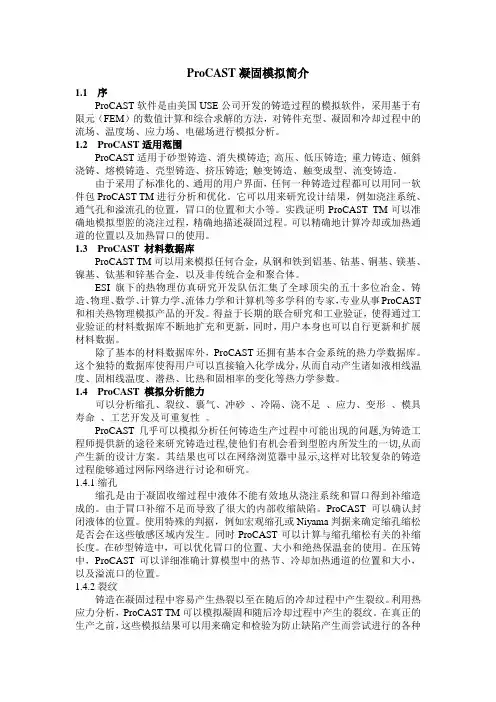

ProCAST凝固模拟简介1.1 序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

1.2 ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

1.3 ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

1.4 ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

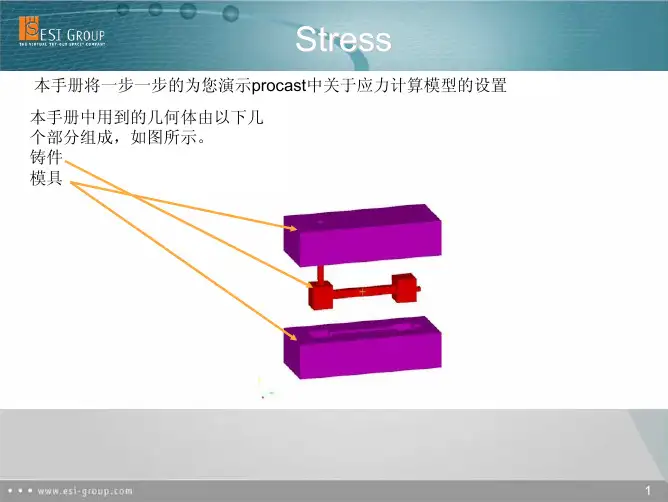

ProCAST压铸模拟仿真详细操作步骤1 绘制模具的三维模型绘制好模具的三维模型（可以是装配体也可以是多个零件体，但用零件体的话需要注意坐标应该对应，这里用装配体）1.1 这是简化的模具（已经将压室空腔添加到里面）1.2 这是一个简单的活塞1.3 这是装配好的模具2 划分网格前的准备工作2.1 将模具三维模型导入ProCAST软件的Visual Mesh模块打开软件切换到Visual Mesh 模块点击Open File打开保存好的装配体文件切换显示方式（为了便于查看，可以在几种显示方式之间切换）2.2 检查几何模型是否有缺陷点击check进行检查显示No problem identified点击close关闭此窗口2.3 检查并合并实体间的相交面点击check显示实体之间没有相交面点击close关闭窗口2.4 检查实体之间是否有相交点击check检查显示有一个相交点击Intersect All点击Close2.5 利用实体内的空腔生成铸件和浇注系统在volume上右键单击然后选择compute volumes（有时在进行相交操作时会自动生成）生成如图所示带有浇注系统的铸件3 划分网格3.1 划分面网格点击图标Surface Mesh设置参数如图所示点击Mesh All Surfaces生成面网格点击Close3.2 检查面网格并修复点击如图所示图标点击check修复面网格，直到显示surface mesh is ok点击Volume Mesh框选实体点击mesh点击Close3.4 检查体网格点击check显示volume mesh is ok点击close切换到Visual Cast模块在Volumes上右键单击然后选择edit设置如图所示。

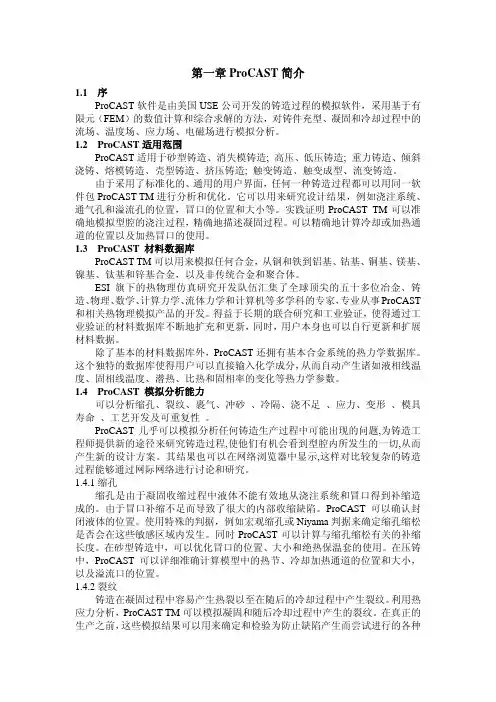

第一章ProCAST简介1.1 序ProCAST软件是由美国USE公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。

1.2 ProCAST适用范围ProCAST适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。

由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包ProCAST TM进行分析和优化。

它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。

实践证明ProCAST TM可以准确地模拟型腔的浇注过程，精确地描述凝固过程。

可以精确地计算冷却或加热通道的位置以及加热冒口的使用。

1.3 ProCAST 材料数据库ProCAST TM可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。

ESI旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST 和相关热物理模拟产品的开发。

得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。

除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。

这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。

1.4 ProCAST 模拟分析能力可以分析缩孔、裂纹、裹气、冲砂、冷隔、浇不足、应力、变形、模具寿命、工艺开发及可重复性。

ProCAST几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。

procast低压换热系数
"Procast"是一个用于金属铸造模拟的软件，而"低压换热系数"是指在换热过程中受到的压力影响下的换热系数。

换热系数是描述热量传递速率的物理量，而低压换热系数则是在低压条件下的换热系数。

在金属铸造过程中，换热系数是一个重要的参数，它影响着金属凝固过程中的温度分布和凝固速度。

在Procast软件中，模拟过程中会考虑材料的热物性质，包括换热系数，以准确地预测铸件的凝固过程。

低压条件下的换热系数通常需要考虑气体的热传导特性，以及气体与固体表面之间的传热过程。

在真空或低压环境下，气体分子的平均自由程增加，传热方式可能会发生改变，这会影响到换热系数的数值。

因此，要计算Procast软件中的低压换热系数，需要考虑材料的热物性质、气体的热传导特性以及低压条件下气体与固体表面的传热过程。

通过合适的数值模拟和实验数据验证，可以得到在低压条件下的换热系数，从而更准确地预测金属铸件的凝固过程。

三种铸造模拟软件对大型薄壁复杂铝合金舱体件低压铸造模拟对比分析近年来，随着工业技术的不断发展和进步，大型薄壁复杂铝合金舱体件在航空航天、汽车制造等领域中得到了广泛应用。

在生产过程中，低压铸造是一种常用的方式。

为了提高铸件的质量以及生产的效率，铸造模拟软件的应用变得越来越重要。

本文将比较分析三种铸造模拟软件在大型薄壁复杂铝合金舱体件低压铸造模拟中的优缺点。

首先，我们介绍一下三种铸造模拟软件。

第一种是ProCAST软件，它是由法国ESI集团研发的一款CAD/CAM软件。

第二种是MAGMAsoft软件，它由德国MAGMA公司开发，具有高效准确的铸造仿真能力。

第三种是FLUENT软件，它是ANSYS公司的产品，主要用于流体动力学和热传导模拟。

对于大型薄壁复杂铝合金舱体件低压铸造模拟而言，首先需要考虑的是模型的建立和几何形状的准确度。

经过对比发现，ProCAST软件在模型的建立和几何形状的准确度方面表现出色。

其次，我们需要考虑材料性能和铸造过程的参数。

MAGMAsoft软件在材料性能和铸造参数方面提供了丰富的选项和准确的模拟分析。

最后，我们需要考虑流体动力学和热传导等方面的模拟能力。

FLUENT软件在这方面表现出强大的功能和精确的计算。

在比较分析的过程中，我们选择了一个大型薄壁复杂铝合金舱体件的实际案例，将三种铸造模拟软件应用于该案例中进行仿真。

从仿真结果来看，三种软件在模拟效果上都具有一定的优势和准确性。

然而，每种软件在不同方面存在一些差异。

首先，ProCAST软件在模型建立和几何形状准确度方面表现出色。

其具有精细的网格划分和准确的几何形状还原，能够很好地模拟出铝合金舱体件的形状和微观结构。

其次，MAGMAsoft软件在材料性能和铸造参数方面具有丰富的选项和准确的模拟分析能力，能够很好地预测铸造过程中的缺陷和变形。

然而，FLUENT软件在流体动力学和热传导模拟方面具有明显优势。

它能够精确地计算出流体在铸型中的流动情况和热传导过程，能够提供更加准确的温度和压力分布。

ProCAST在大型复杂铸件工艺优化中的运用ProCAST是一种被广泛应用于大型复杂铸件工艺优化的计算机模拟软件。

它通过模拟铸造过程中的各种物理现象和工艺参数，帮助工程师们在设计阶段预测和优化铸件的质量和性能。

首先，ProCAST可以帮助工程师们准确预测铸件的缺陷，如疏松度、气孔、缩孔等。

通过模拟铸造过程中的温度分布、凝固行为等物理现象，ProCAST可以帮助工程师们确定凝固过程中可能发生的缺陷，并通过调整工艺参数来减少或消除这些缺陷的产生。

这样可以显著提高铸件的质量和可靠性。

其次，ProCAST还可以帮助工程师们优化铸造工艺参数，以获得最佳的成型结果。

通过模拟铸造过程中的温度分布、凝固行为、气泡运动等物理现象，ProCAST可以帮助工程师们确定最佳的浇注温度、浇注速度、升降温速度等工艺参数，从而获得最佳的铸造效果。

这样可以提高铸件的强度、成型精度等性能指标，降低成本和能源消耗。

此外，ProCAST还能够提供全面的模拟结果分析和可视化功能。

通过对铸件凝固过程中各种物理现象的模拟，ProCAST 可以生成温度、浓度、应力等各种参数的分布图像，帮助工程师们直观地了解铸件的成型过程和质量状况。

这些分析和可视化结果可以帮助工程师们快速识别问题和优化方案，提高工作效率。

综上所述，ProCAST在大型复杂铸件工艺优化中的运用可以帮助工程师们预测缺陷、优化工艺参数，并提供全面的模拟结果分析和可视化功能。

它为工程师们提供了一个有效的工具，帮助他们设计高质量、高性能的铸件，降低成本，提高竞争力。

随着科技的发展和软件的不断完善，ProCAST将在铸造业中发挥越来越重要的作用。

大型复杂铸件工艺优化一直是一个具有挑战性的任务。

传统的试验和经验方法往往耗时费力，并且在设计阶段无法提供实时的反馈。

这就使得计算机模拟软件的应用变得尤为重要。

ProCAST作为一种可靠且广泛使用的软件，在大型复杂铸件工艺优化中发挥着重要的作用。
