实验一单管低频放大电路

单管放大电路实验报告单管放大电路实验报告日期：专业：班级：组员：成绩：一．实验目的和要求1、掌握用三极管实现基本电压放大电路的基本方法。

2、掌握放大器静态工作点的调试方法及其对放大器性能的影响。

3、学习毫伏表、示波器﹑万用表及信号发生器的使用方法。

4、学习电子线路的布线、安装等基本技能二、实验设备1、实验电路板（自制）2、示波器 3 、毫伏表 4、数字万用表5、信号发生器三、预习要求1、熟悉单管放大电路，掌握不失真放大的条件。

2、了解负载变化对放大倍数的影响。

3、了解饱和失真、截止失真和固有失真的形成及波形；掌握消除失真方法。

4、学会放大电路基本参数的计算。

四﹑实验原理1、放大倍数的测量和计算放大电路的放大倍数根据公式可知实验是需要测量输入电压Ui和输出电压Uo，然后计算出放大倍数Au2通频带的测量当Aum下降到0.707Aum时所确定的两个频率fH和fL为上限频率和下限频率，它们之间为通频带，即BW=f H-f L实验原理图:五．实验内容及步骤1、使用Mulstisim电子仿真软件按原理图连接好电路。

如图：设置信号发生器频率为10KHz 50mV，(2)打开仿真开关，双击示波器，进行适当调节后，用示波器观察输入波形和输出波形。

注意输出波形与输入波形的相位关系。

并测量输入波形和输出波形的幅值，计算放大电路的电压放大倍数。

进行仿真，然后打开示波器得出波形图如图：由仿真波形图得放大倍数Au=27电路实验：放大倍数测量1、单管共发射极放大电路测试电路的安装，在安装面板上正确接线；安装完毕后，应认真检查接线是否正确、牢固。

检查接线无误后，接通12V直测流电源，连接好信号发生器和示波器2.打开电源信号发生器和示波器电源，先调节信号发生器频率为10KHz，幅度为50mV，然后调节可调电阻R6，直到示波器上输出稳定不失真信号。

3.在一定范围内调节信号发生器频率若输出电压没有明显变化，记录该范围内平均电压。

4.使用公式Au=计算放大倍数。

单管放大电路实验报告前言单管放大电路是电子学中常用的一个基本元件，广泛应用于各种电子设备，如放音机、放大器、电视机等。

本文旨在探讨单管放大电路实验的基本原理、实验操作步骤和实验结果与分析。

实验目的1.了解单管放大电路的基本结构和工作原理；2.学习单管放大电路的电路分析方法；3.实际操作单管放大电路电路进行实验，掌握实验方法以及实验过程中的一些实用问题的解决方案；4.根据实验结果完成数据分析和讨论，加深理解单管放大电路的原理和特性。

实验原理单管放大电路是由一个晶体管和若干个电阻、电容等组成的。

晶体管的基本结构是由广泛的p型半导体和狭窄的n型半导体构成的。

晶体管有三个引脚，分别为基极、发射极和集电极。

在单管放大电路中，基极通过一个电阻Rb与信号源相连，集电极通过一个负载电阻RL与电源相连，而发射极则接地。

当输入信号通过Rb注入基极时，由于晶体管发生的放大归功于其特性，即当晶体管输在正向区时，它是三极管，将输入信号转换为电流信号并经过电容耦合AC通过变压器通过负载电阻RL输出。

放大系数可以通过电路参数来调节，如增大Rb或降低RL可以提高放大系数。

实验器材本次实验使用的器材包括：晶体管、电容、电阻、示波器、调节电源、万用表等。

实验步骤1.按照图1所示的单管放大电路电路原理图进行连线，并将开关S1关闭；2.接通调节电源，在标准电压下，观察电路是否正常工作；3.将示波器连接到负载电阻RL两端，并调节示波器参数，使信号幅度和频率适合检测；4.调节Rb通过测量输入电压和输入电流确定其值；5.改变RL的电阻值并观察其对电路输出的影响；6.连续进行多次测量，以获取更多数据，以便进行分析和比较。

实验结果本实验的结果如下：1.掌握了单管放大电路的基本原理和使用方法；2.了解了基极电阻对放大倍数的影响；3.测定了电路输入输出电压，并且通过万用表测定了电路中的电流，分析了实验结果的数据；4.测试Rb和RL对音频信号的放大和失真的影响，获得了电压放大倍数和工作参数与输出信号之间的关系曲线。

EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。

2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。

3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。

在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。

二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。

单管放大电路实验报告【摘要】本实验通过搭建单管放大电路，研究了该电路的放大特性。

实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

【关键词】单管放大电路；放大倍数；输入信号；输出信号一、实验目的1. 了解单管放大电路的工作原理；2. 掌握搭建和调试单管放大电路的方法；3. 研究单管放大电路的放大特性。

二、实验器材和仪器示波器、信号发生器、直流电源、电阻、电容、三极管等。

三、实验原理单管放大电路是由一个三极管、少量无源器件和若干衔接接线构成的。

它可以将小信号放大成为大信号，通过不同组合的电容、电阻和三极管可以实现不同的放大倍数。

四、实验步骤和结果1. 按照电路图搭建单管放大电路；2. 将信号发生器接入输入端，示波器接入输出端；3. 通过调节信号发生器的频率和幅值，观察输出信号的变化；4. 记录输入信号的幅值和输出信号的幅值，计算放大倍数；5. 重复步骤3和步骤4，绘制输入信号幅值和输出信号幅值之间的关系曲线。

五、实验结果与分析实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。

这是由于三极管的非线性特性造成的，当输入信号幅值较小时，三极管工作在其饱和状态，此时输出信号的放大倍数较高；当输入信号幅值较大时，三极管工作在其线性状态，此时输出信号的放大倍数较低。

六、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理，并掌握了搭建和调试该电路的方法。

我们还研究了单管放大电路的放大特性，发现输出信号的放大倍数与输入信号的大小有关，这为我们进一步设计和优化放大电路提供了参考。

实验7 单管低频电压放大电路实验目的1.认识实验所用的电子元器件（双极型晶体管、电阻、电位器和电容器等）。

2.学习看图接线，能熟练使用常用电子测量仪器。

3.学习单管电压放大电路的基本测试方法。

4.了解双极型晶体管电压放大电路中引入负反馈后对其工作性能的影响。

实验原理1. 单管低频电压放大电路介绍Oe CC图3.7a.1单管低频电压放大电路阻容耦合分压偏置共发射极电压放大电路如图3.7a.1所示。

该电路中的双极型晶体管T 是电路中的放大器件，它能把输入回路（基极—发射极）中微小的电流信号在输出回路中（集电极—发射极）放大为一定大小的电流信号。

输出回路中得到的较大输出电流是源自直流电源，双极型晶体管在电路中实际上起着电流控制作用。

电源提供放大电路能量，还为双极型晶体管的集电极提供反向偏置，使其处于放大工作状态；并通过基极电阻R CC U B1 和R B2的分压，提供合适的基极电压，调节电位器R P 的阻值可以改变基极电流，从而改变集电极电流。

集电极电阻R C 可以将集电极电流的变化变换为集电极电压的变化，在输出回路中得到放大的电压信号。

发射极电阻R E 对集电极电流的直流分量有负反馈的作用，稳定了静态工作电流。

发射极电容C E 对集电极电流的交流分量提供了交流通路，起了分流交流作用。

C 1、C 2能够分隔直流电位，通过交流分量电流，起到隔直流通交流的作用；它们分别把交流信号电流输入基极以及把放大后的交流信号电压送到负载端，而不影响晶体管的直流工作状态。

2. 静态工作点Q 的估算当外加输入信号为零时，在直流电源的作用下，基极和集电极回路的直流电流和电压分别用I BQ 、U BEQ 、I CQ 、U CEQ 表示，并在其输入和输出特性上各自对应一个点，称为静态工作点。

此时电路的直流通路如图3.7a.2所示。

假设，则有 1BQ BE 0.7I I U >>，＝V B2BQCC B1B2R U R R ≈+ ， BQ BE EQ E U U I R −=， EQ BQ 1I I β=+ 由于CQ EQ I I ≈， CEQ CC CQ C E ()U U I R R ≈−+R 1.5k 1I TCC图3.7a.2电压放大电路的直流通路3. 静态工作点的选择放大器静态工作点Q 的位置对放大器放大信号有很大影响，从图3.7a.3的输出特性图上能直观地看到。

单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。

本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。

一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。

二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。

三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。

2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。

四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。

根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。

五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。

我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。

这些知识对于我们理解和应用其他更复杂的放大电路非常重要。

单管交流放大电路实验实验一单级交流放大电路实验报告实验一单级交流放大电路一、实验目的1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。

3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。

4.学习放大电路的动态性能。

二、实验仪器1.示波器12.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理。

以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理: 三极管的放大作用是:集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。

如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

2.放大电路静态和动态测量方法。

2放大电路良好工作的基础是设置正确的静态工作点。

因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。

放大电路的动态特性指对交流小信号的放大能力。

因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。

四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定的放大电路(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。

测三极管B、C和B、E极间正反向导通电压，可以判断好坏;测电解电容的好坏必须使用指针万用表，通过测正反向3电阻。

三极管导通电压UBE=0.7V、UBC=0.7V，反向导通电压无穷大。

(2)按图1.1所示，连接电路(注意:接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。

2.静态测量与调整接线完毕仔细检查，确定无误后接通电源。

改变RP，记录IC分别为0.5mA、1mA、1.5mA时三极管V的β值。

模拟、数字及电力电子技术实验一：单管放大电路及常用电子仪器的使用一、实验目的：1）学会用万用表判别三极管的类别和管脚。

2）掌握测试三级管输出特性曲线的方法。

3）基本放大电路的静态工作点测试。

2、实验设备及器材：1）MES系列模拟电子电路实验系统2）直流稳压电源3）万用表4）晶体管毫伏表5）元器件：电阻、电位器、三极管6）示波器等3、实验内容及电路：1、用示波器测量交换信号的频率按表1-1所示频率有信号发生器输入信号，用示波器测出周期并计算，将所测试结果与已知频率作比较。

表1-1信号频率100HZ 1*H2扫描速度开关（t/div）开开一个周期所占水平格数6格4格半信号频率f=1/T 1/3 1/4.52、单管放大电路的调整与测试1）静态工作点的测试接通电源+12V，调节Rw使UEQ=2V不变条件下，输入频率1KH2的5mV正弦波信号，用毫伏表测出UO的值,将测量结果记入表2-2中。

表2-2RL实测实测计算估算Ui(mv) Uo(v) A(v)实测Av(估算)∞ 3.3 4 5.4 6接入负载 3.8 5 6.2 63）输入电阻、输入电阻测试表3-1输入电阻测试实测实测计算估算Us(mv) Ui(mv) Ri=Ri≈rbe//Rb2.9mv3.2mv 3.6mv 3mv表3-2输出电阻测试实测实测计算估算Ro=(U∞（v) Uo(v)Ro≈Rc)RL5mv 5.6mv 6.2mv 6mv4、思考题1、使用示波器时若达到如下要求应调哪些旋钮？3）波形清晰；2）亮度适中；3）波形稳定；4）移动波形位置；5）改变波形周期；6）改变波形幅度1、聚焦按钮2、灰度按钮3、调节示波器扫描频率旋钮4、X，Y轴移位旋钮5、调节X—t/cm旋钮6、调节t/div按钮2、点解电容器两端的静态方向与其极性应该有何关系？因为制造电容时，分阳极箔、阴极箔，阳极箔为正耐压比阴极箔要高，阴极箔为负耐压系数要低当有反向电压时，就容易击穿造成短路。

单管低频放大电路实验报告实验名称：单管低频放大电路实验报告实验目的：1. 掌握单管低频放大电路的工作原理；2. 学习电路设计和实验的基本方法；3. 熟悉基本仪器的使用和电路测试方法。

实验原理：单管低频放大电路是由一个晶体管、若干电阻和电容组成的电路。

电源通过电阻分压接入到晶体管的基极，控制晶体管的输出功率。

通过改变电阻和电容的数值，可以调整电路的增益和频率响应。

实验器材和材料：1. 晶体管（小信号NPN型）；2. 电阻（1kΩ、4.7kΩ、10kΩ）；3. 电容（0.1μF、1μF、10μF）；4. 电源（DC 12V）；5. 信号源（可变电阻、实验箱）；6. 示波器。

实验步骤：1. 确定电路连接方式和元器件数值；2. 搭建电路；3. 调整电源电压到合适数值；4. 调整信号源输出信号频率和电压；5. 接入示波器，测量电路的输出信号波形和频率响应；6. 调整电路参数，改变电路的增益和频率响应；7. 记录实验数据。

实验结果：在完成实验后，我们得到了实验数据和结果。

通过对数据的分析和比较，我们发现，在改变电路元器件数值时，电路的增益和频率响应会发生变化。

不同数值的电容和电阻对电路的影响也是不同的。

我们也发现，在增加电容和减小电阻时，电路的增益和频率响应也会相应增加。

实验结论：通过本次实验，我们学会了单管低频放大电路的基本原理和设计方法。

这个电路是一个非常基础的电路，在电子电路的设计和实验中都有广泛应用。

通过掌握这个电路的原理和特性，我们可以更好地理解和应用其他电子电路。

低频单管电压放大器实验报告一、实验目的本次实验的主要目的是了解低频单管电压放大器的基本原理和工作方式，掌握其电路组成和参数计算方法，以及熟悉实验中所用到的仪器设备和操作方法。

二、实验原理1. 低频单管电压放大器的基本原理低频单管电压放大器是一种常用的电子元件，主要由一个晶体管和几个被动元件组成。

其基本原理是通过晶体管对输入信号进行放大，并将输出信号送到输出端口，以提高信号的幅度和质量。

2. 低频单管电压放大器的工作方式在低频单管电压放大器中，输入信号首先经过一个耦合电容进入晶体管基极，然后经过一个发射极负载电阻Rc进行放大，最终输出到负载上。

同时，为了保证稳定性和可靠性，在晶体管之间还需要加入反馈网络。

3. 低频单管电压放大器的参数计算方法在设计低频单管电压放大器时，需要计算出一系列参数来确定其具体工作方式。

其中包括输入输出阻抗、增益、带宽等等。

这些参数的计算方法需要根据具体的电路和元器件来进行。

三、实验步骤1. 准备工作首先需要检查所有设备和仪器是否正常工作，包括信号发生器、示波器、直流电源等等。

然后根据实验要求，选择合适的晶体管和被动元件，并将其连接在一起。

2. 测试输入输出阻抗接下来需要测试低频单管电压放大器的输入输出阻抗，以确定其适用范围和性能。

具体测试方法为：将信号发生器连接到输入端口，并调整频率使得输出信号最大。

然后使用示波器测量输入输出端口的电压和电流，并计算出相应的阻抗值。

3. 测试增益和带宽接着需要测试低频单管电压放大器的增益和带宽，以确定其放大效果和传输能力。

具体测试方法为：将信号发生器连接到输入端口，并调整频率使得输出信号最大。

然后使用示波器测量输入输出端口的电压并计算出增益值；同时使用频谱分析仪测量输出信号在不同频率下的功率谱密度，并计算出带宽值。

4. 调整参数根据测试结果，需要对低频单管电压放大器的参数进行调整，以使其能够更好地适应实际应用需要。

具体调整方法为：根据输入输出阻抗、增益和带宽等参数计算出相应的元件值，并将其替换原有元件。

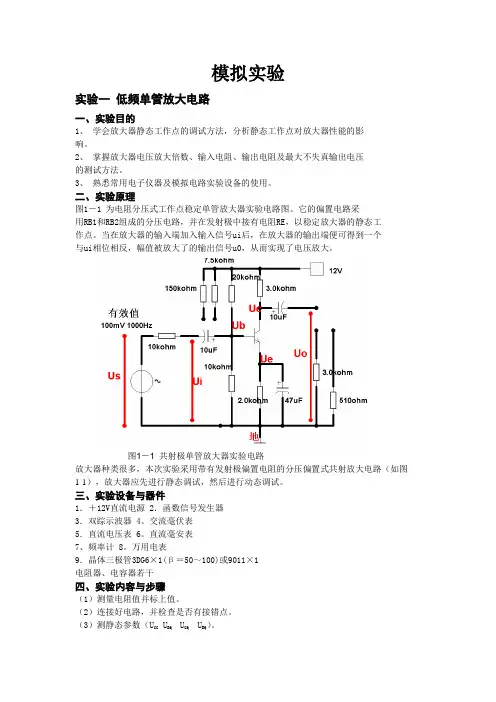

模拟实验实验一低频单管放大电路一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图1－1 为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。

图1－1 共射极单管放大器实验电路放大器种类很多，本次实验采用带有发射极偏置电阻的分压偏置式共射放大电路（如图1-1），放大器应先进行静态调试，然后进行动态调试。

三、实验设备与器件1．＋12V直流电源 2．函数信号发生器3．双踪示波器 4。

交流毫伏表5．直流电压表 6。

直流毫安表7、频率计 8。

万用电表9．晶体三极管3DG6×1(β＝50～100)或9011×1电阻器、电容器若干四、实验内容与步骤（1）测量电阻值并标上值。

（2）连接好电路，并检查是否有接错点。

（3）测静态参数（U CC U BQ U CQ U EQ）。

（4）接入信号u i，用示波器观察当输出电压u o不失真时，测量交流参数（u S、u i、u O当R L=∞、3KΩ、510Ω时的值）。

（5）改变R b1=7.5KΩ、20KΩ、160KΩ。

（6）测算输入输出电阻 R i、R O。

测量静态参数（1）用万用表的直流电压档测量各电压值。

（3）计算公式：I CQ=U RC/R CU CEQ=U CQ—U EQ测量动态参数（1）用毫伏电压表测量各交流电压值。

o（3）计算公式：A US=u o/u s；Au i=u o/u iR i=u i R S/（u s-u i）R o=（u o∞/u o3k-1）R L3K改变R b1=7.5KΩ、160KΩ再测量静态参数，增大输入信号电压u s，观查饱和失真和截止失真，画出输出失真波形图（不加R L）。

低频单管电压放大器实验报告实验报告：低频单管电压放大器摘要：本实验通过搭建低频单管电压放大器电路，通过调试和测量参数，掌握低频单管电压放大器电路的基本原理和实验方法。

实验结果表明，低频单管电压放大器电路能够将输入信号经过放大并输出，放大倍数与电路的参数设置有关。

一、实验目的1、深入理解低频单管电压放大器的原理和基本结构。

2、熟练掌握低频单管电压放大器电路的调试和测量方法。

二、实验原理1、低频单管电压放大器原理低频单管电压放大器－共源级电路是单管放大电路中比较重要的一种，其基本特点是输入高阻、输出低阻、电压增益大、频带宽度较宽，它在放大低频信号与直流信号的同时具有较好的偏置稳定性，是一种应用广泛的放大电路。

图1 显式了低频单管电压放大器电路的基本结构。

由于这是一种共源级电路，输入信号被放入晶体管的源极并在负载电阻上产生幅度增益。

图1 低频单管电压放大器电路2、单管的基本参数管子、三极管还有场效应管，是现代管子，功用也十分重要。

这三种管子有三个基本参数：关式电压、集电电阻、反向穿透电流。

也有些非特别次要的参数，如输入阻力、输出阻力、放大倍数等。

1、低频单管电压放大器实验箱。

2、双踪示波器、函数发生器和万用表。

四、实验步骤1、根据图1连接电路。

（图中R1=33KΩ、R2=47KΩ、RC=1KΩ、RE=1KΩ、C1=4.7μF、C2=0.47μF）2、打开电源开关，调整函数发生器的频率，使其在1KHZ低频范围内扫描；3、分别测量输入信号V1、输出信号V0以及晶体管的电流参数Ib、Ie、Ic；4、根据实验结果，调整电路参数，使低频单管电压放大器电路可以实现信号的放大。

1、在电路参数相同的情况下，低频单管电压放大器电路的放大倍数分别为10、20、50和100等不同数值；2、通过调整电路参数，可以实现低频单管电压放大器电路的输出信号波形的不同变化。

具体变化模式受到电路参数的影响。

六、实验结论1、低频单管电压放大器电路可以将输入信号进行放大，并通过输出输出；2、调整低频单管电压放大器电路的电路参数可以实现不同的放大倍数、输出信号形状和波形等变化。

单管低频放大电路实验报告单管低频放大电路实验报告引言：本次实验旨在通过搭建单管低频放大电路，探究电路中各元件的作用以及放大电路的工作原理。

通过实验数据的采集与分析，加深对电子元件和电路原理的理解，提高实验操作能力和数据处理能力。

一、实验目的通过搭建单管低频放大电路，理解电路中各元件的作用，掌握电路搭建与调试的方法，了解放大电路的工作原理。

二、实验原理单管低频放大电路是由一个晶体管和若干其他元件组成的电路，其主要功能是将输入信号进行放大。

晶体管作为放大器的核心元件，通过控制输入信号的电流，实现对信号的放大。

三、实验器材1. 晶体管：选用NPN型晶体管2N3904。

2. 电源：直流电源供应器，提供所需的电压。

3. 信号源：提供输入信号。

4. 电阻：用于限流、偏置和负载。

5. 电容：用于耦合和滤波。

6. 示波器：用于观察电路的输入输出波形。

四、实验步骤1. 搭建电路：根据实验电路图，按照电路原理连接晶体管、电阻、电容等元件。

2. 调试电路：依次连接电源、信号源和示波器，调整电源电压和信号源频率幅度，观察示波器上的波形。

3. 测量电压：使用万用表测量电路中各节点的电压，并记录下来。

4. 测量电流：使用万用表测量电路中各支路的电流，并记录下来。

5. 改变输入信号：调整信号源的频率和幅度，记录不同输入信号下的输出波形和电压。

6. 数据分析：根据实验数据，分析电路的放大倍数、频率响应等性能指标。

五、实验结果与分析通过实验数据的采集与分析，我们得到了不同输入信号下的输出波形和电压。

根据测量结果，我们可以计算出电路的放大倍数，并绘制出其频率响应曲线。

通过对比实验结果和理论预期，我们可以评估电路的性能是否符合设计要求。

六、实验总结本次实验通过搭建单管低频放大电路，深入理解了电路中各元件的作用和放大电路的工作原理。

通过实验数据的采集与分析，我们掌握了电路搭建与调试的方法，提高了实验操作能力和数据处理能力。

同时，我们也发现了实验中可能存在的误差和改进的空间，为今后的实验和研究提供了借鉴。

单管放大电路实训报告一、引言在电子技术领域，放大电路起到了至关重要的作用。

无论是在通信领域、音频设备还是各种仪器仪表中，都需要使用到放大电路来增强信号的强度。

单管放大电路是一种常见的放大电路类型，本文将就单管放大电路的实训进行报告，介绍实验目的、实验原理、实验过程以及实验结果分析等内容。

二、实验目的本次实训的目的是通过对单管放大电路的搭建和调试，加深对电子元器件的认识和理解，提高对放大电路工作原理的掌握度。

同时，通过实践，培养动手能力、合作意识和解决问题的能力。

三、实验原理单管放大电路是通过放大集电极输出电流的方式增加信号的幅度。

其基本原理是利用晶体管的输入输出特性来实现信号的放大，以改变信号的幅度、相位、输出阻抗等特性。

在实验中，我们将使用NPN型晶体管，它由电流放大系数高、输出阻抗低、噪声小等特点。

单管放大电路主要由晶体管、电容、电阻等元器件构成。

在电路中，输入信号经过耦合电容传输到晶体管的基极，晶体管放大后的信号从集电极输出，然后通过耦合电容传送至下一个电路阶段。

四、实验过程1. 实验准备首先，确认实验所需材料已准备齐全。

检查晶体管、电容、电阻等元器件是否齐全，以及实验仪器是否正常。

2. 线路连接按照实验电路图连接元器件。

注意根据电路图的要求选择合适的元器件数值。

保证电路连接正确无误。

3. 电源接入将电源连接至电路，注意选择合适的电源电压。

保证电源电压稳定。

4. 调试和测量通过调整电阻的数值，使输出信号达到期望的放大倍数。

使用示波器测量输入输出信号波形，并记录相应的数据。

五、实验结果分析根据实验数据和示波器显示的波形图，我们可以得出以下结论：1. 输入输出信号波形：通过示波器显示的波形图可以观察到输入信号经过放大后的输出信号波形。

根据波形图的形态变化，可以直观地了解到信号在放大过程中的变化情况。

2. 放大倍数：根据输出信号波形峰值与输入信号波形峰值的比值，可以计算出放大倍数。

通过多次实验和调试，我们可以逐渐优化电路的设计，使得放大倍数逼近我们预期的数值。

专业班次电子信息类工科组别题目单管低频放大电路姓名（学号）日期一、实验目的1.熟悉掌握电子仪器的一般使用方法。

2.了解半导体基本放大电路各元件的作用及电路的调试方法。

3.研究静态工作点对放大器的影响，测算共射极交流放大电路的放大倍数。

二、实验设备放大电路实验底板一块函数信号发生器一台交流数字毫伏表一台直流微安表（0~100μA）一个直流稳压器一台直流毫安表（0~10mA）一个双踪示波器一台万用电表一个三、注意事项1、若工作点Q偏高，在信号的正半周时放大器进入“饱和”状态，造成饱和失真；若工作点Q过低，在信号的负半周时，放大器进入“截止”状态，造成截止失真；若输入信号幅度过大，也会引起失真，输出的波形上下都可能有一部分被削掉。

此外，VCC及RC的变化，会引起负载线的位置或斜率变化，从而引起静态工作点变化，也会对输出电压波形有影响。

2、大电路的电压放大倍数Au=Vo/Vi，它只有在不失真情况下才有意义。

而且，是否带有负载以及有没有引入交流负反馈，Au值都是不同的。

3、所有仪表指针不能超过满标值。

四、实验原理及计算下图单管低频放大电路，在VCC和RC确定之后，改变IB就可以改变静态点Q，若Q点过高则会引起饱和失真，过低则是截止失真。

调节RB1，可获得适当IB，使放大器输出的电压波形失真得到改善。

若输入信号振幅过大也会失真，波形上下可能会被切掉，此外VCC及RC的变化也会对输出波形专业班次电子信息类工科组别题目单管低频放大电路姓名（学号）日期有影响。

对于放大电路的放大倍数Au=Vo/Vi 只有在不失真的情况下才有意义，而且对于是否有负载以及是否有引入交流负反馈，Au都是不一样的。

1、测量静态工作点按照下图检查实验底板并接入测IB、Ic的微安表和毫安表，接上12V的直流稳压电源在模拟电子电路实验中，万用表直流档测量Vce、Vbe，对于Ic可以从串入的毫安表读出。

I E =I B+I C; r be=200+(1+β)26(mV)IE(mV)2、共射极放大电路的交流电压放大倍数将信号源Vi（由函数信号发生器供给，f=1kHz建议Vi在40mV内）接入实验底板输入端，用示波器观察放大器输入和输出信号电压的波形并观察其相位（输出波形不失真）3、观察工作点变化和输入信号变化对输出波形的影响（1）放大器输入端仍接函数信号发生器（f=1kHz），输出端接示波器，Vi取适当大小，确保V0不明显失真，保持Vi不变，调节RB1，观察IB，使BJT进入饱和区，观察放大器输出波形失真情况。

1．实验一：单管放大电路及常用电子仪器使用一．实验目的：(1)学会用万用表判别三极管的类别和管脚。

(2)掌握测试三级管输出特性曲线的方法。

(3)基本放大电路的静态工作点测试。

二．实验原理：1.三极管的类型及管脚判别（1）管型和基极b的测试：三极管可以看成是两个背靠背的PN结，结构如下图1-1和1-2所示。

图1-1 NPN三极管结构示意图图1-2 PNP三极管结构示意图用万用表测试三极管的PN结时，万用表红表棒接基极，黑表棒接另外两个极，阻值都很小，则为NPN型三极管的基极，如万用表黑表棒接基极，红表棒接另外两个极，阻值都很小，则为PNP型三极管的基极。

（2）发射极e和集电极c的判别。

在三极管的类型和基极确定后，在三极管基极b与三极管的另外两个极串联一个电阻（20~100KΩ），如图1-3所示。

若集电极与发射极间加的是正常放大所需极性的电源电压，则I C≈βI B，反之电源电压极性相反，则I Cr几乎为0。

用万用表接入NPN型三极管的c和e端时，若红表棒接c端，黑表棒接e端时，表指针偏转角大，若将两表棒对调，表指针偏转角小，这样就可以判断NPN型三极管的发射极e和集电极c。

对于PNP型三极管方法类同。

图1-3 c和e极判断接线图图1-4 万用表内部示意图2.三极管输出特性曲线测试三极管输出特性曲线，它分为三个区域：截止区、放大区和饱和区。

一般将I B≤0的区域称为截止区，此时相应的I C也近似为零，三极管处于截止区；在放ce大区内，每条曲线近似为水平的直线，即当I B 一定时，I C 基本上不随U CE 的变化而变化。

I C 的数值主要取决于I B ，而且当I B 有微小的变化量时，相应的I C 变化量要放大β倍，这就体现了三极管的放大作用；饱和区在靠近纵坐标的附近，当I B 改变时，I C 基本上不随之改变，不受I B 的控制，这时三极管已失去了放大作用。

3. 基本放大电路的静态工作点测试基本放大电路要使三极管起到放大作用，外加电源的极性必须使三极管的发射结处于正向偏置状态，而集电结处于反向偏置状态，即U BE >0，U BC <0。

实验一单级放大电路一、实验目的1、掌握单管电压放大电路的调试和测试方法。

2、掌握放大器静态工作点和负载电阻对放大器性能的影响。

3、学习测量放大器的方法，了解共射极电路的特性。

4、学习放大器的动态性能。

二、实验仪器1、模拟电路实验箱及附件板2、示波器3、万用表4、直流毫伏表5、交流毫伏表6、函数发生器7、+12V 电源三、实验原理实验采用分压式工作点稳定电路，如图1。

1所示.1、静态工作点的估算当流过基极分压电阻的电流远远大于三极管的基极电流时,可以忽略BQ I ， 则有：CC 2b 1b 1b BQ V R R R V +=,eBEQ BQ EQ CQ R U V I I -=≈)(e c CQ CC e EQ c CQ CC CEQ R R I V R I R I V U +-≈--=βCQBQ I I =2、动态指标的估算与测试放大电路的动态指标主要有电压放大倍数，输入电阻，输出电阻及通频带等。

理论上,电压放大倍数be L ur R A '-=β ,输入电阻be be 2b 1b i ////r r R R R ≈=,输出电阻c o R R ≈测量电压放大倍数时,首先将电路调整到的合适静态工作点,给定输入电压i u ,在输出电压不失真的情况下，用毫伏表测出输出电压o u 与输入电压i u 的有效值，则i o u U U A = 四、实验内容及步骤１、在模拟电路实验箱上插上附件板，按图1。

1电路，用插接线连接实验电路,接线完毕，检查无误后，接上＋12V 直流电源. 2、调试静态工作点接通直流电源前,先将R W 调至最大， 函数信号发生器输出旋钮旋至零。

接通＋12V 电源、调节R W ,使I C ＝2.0mA （即U E ＝2.0V ）， 用直流电压表测量U B 、U E 、U C 及用万用电表测量R B2值.记入表1－1.表1—1 I C ＝2mA3、测量电压放大倍数在放大器输入端加入频率为1KHz 的正弦信号u S ,调节函数信号发生器的输出旋钮使放大器输入电压U i ≈10mV ，同时用示波器观察放大器输出电压u O 波形,在波形不失真的条件下用交流毫伏表测量下述两种情况下的U O 值，并用双踪示波器观察uO 和ui的相位关系，记入表1－2.表1—1 IC＝2mA表2。
