前置放大电路实验报告

课程设计课程名称模拟电子技术题目名称功率放大器专业班级12网络工程本2学生姓名郭能学号***********指导教师孙艳孙长伟二○一三年十二月二十三日目录引言 (2)一、设计任务与要求 (2)1.1 设计任务 (2)1.2 设计要求 (2)二、方案设计 (3)三、总原理图及元器件清单 (4)四、电路仿真与调试 (6)五、性能测试与分析 (7)六、总结 (8)七、参考文献 (8)OTL功率放大器引言：OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。

过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。

但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用。

OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。

它的特点是：采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)，有输出电容，单电源供电，电路轻便可靠。

两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)。

1：设计任务与要求1.1设计任务：1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2．培养实践技能，提高分析和解决实际问题的能力。

3．掌握OTL音频功率放大器的设计方法，基本工作原理和性能指标测试方法。

4. 通过一个OTL功率放大器的设计、安装和调试，进一步加深对互补对称功率放大电路的理解，增强实际动手能力。

1.2 设计要求：1.设计时要综合考虑实用，经济并满足性能指标的要求，合理选用元器件。

2.广泛查阅相关的资料，不懂的地方积极向老师同学请教，讨论。

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________一、实验目的和要求1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ 来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。

按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。

它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名：学号： 日期： 地点： 桌号装订线点名册上的序号前置 放大级 音调控制 放大级 功率 放大级前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。

前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。

集成功率放大器通常有OTL 和OCL 两种电路结构形式。

放大电路设计与分析实验报告实验目的：1. 熟悉放大电路的设计和分析方法。

2. 掌握放大电路的参数计算和实验测量方法。

3. 理解各种放大电路的特点和应用场合。

实验原理：放大电路是电子电路的重要组成部分。

它可以将小信号放大到较大幅度，从而实现信号增强、波形整形、滤波等功能。

放大电路一般由一个放大器和其它元器件组成。

放大器的基本功能是将输入信号放大到一定程度，同时不改变其波形和频率。

按照输出信号的特点，放大电路可以分为音频放大电路、射频放大电路、功率放大电路等。

在放大电路中，放大器是核心部件。

一般来说，放大器的增益和频率响应是其最重要的特性。

增益是指输出电压和输入电压之比，通常用分贝(dB)表示。

频率响应是指输出信号的幅度和频率之间的关系。

在一定频率范围内，放大器的增益和频率响应应该保持稳定。

在放大电路设计中，需要注意以下几个方面：1. 输入阻抗和输出阻抗的匹配。

2. 偏置电路的设计，确保放大器的工作状态稳定。

3. 常用的放大电路拓扑结构，如共射放大电路、共基放大电路、共集放大电路等。

实验仪器：1. 双踪示波器。

2. 函数信号发生器。

3. 直流稳压电源。

4. 万用表。

5. 电阻箱、电容箱。

实验步骤：1. 搭建共射放大电路。

将三极管(NPN型)作为放大器核心部件，外加偏置电路和输入、输出电容等元器件。

其中，偏置电路应该满足三极管工作状态的要求，即基极电压为正，发射级和集电级处于正向偏置状态。

输入电容应该滤除输入信号中的直流分量，输出电容应该防止信号向下级传播时对下级线路产生影响。

将电路连接到直流稳压电源、函数信号发生器和示波器上，调整函数信号发生器的幅度和频率，记录电路的输入信号与输出信号的波形和幅度，计算电路的增益和频率响应曲线。

2. 搭建共基放大电路。

将三极管(PNP型)的基极接到地电平上，集电级接到负电源电平，发射级接到输入电源，外加输出电容和输入电容等元器件。

其中，输出电容应该防止信号向下级传播时对下级线路产生影响，输入电容应该滤除输入信号中的直流分量。

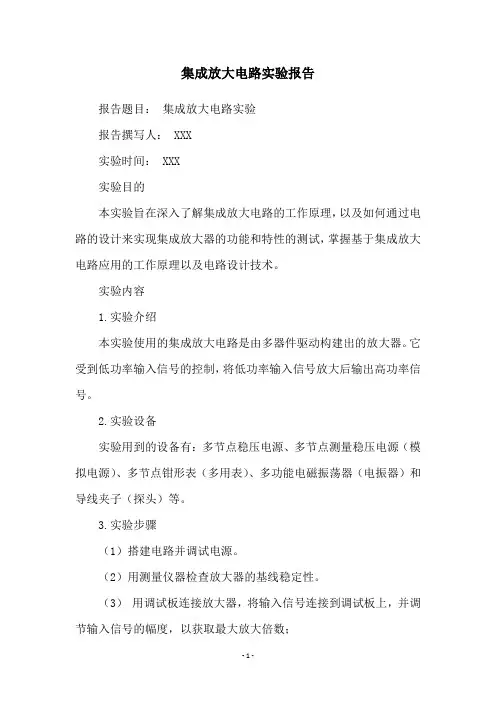

集成放大电路实验报告
报告题目：集成放大电路实验
报告撰写人： XXX
实验时间： XXX
实验目的
本实验旨在深入了解集成放大电路的工作原理，以及如何通过电路的设计来实现集成放大器的功能和特性的测试，掌握基于集成放大电路应用的工作原理以及电路设计技术。

实验内容
1.实验介绍
本实验使用的集成放大电路是由多器件驱动构建出的放大器。

它受到低功率输入信号的控制，将低功率输入信号放大后输出高功率信号。

2.实验设备
实验用到的设备有：多节点稳压电源、多节点测量稳压电源（模拟电源）、多节点钳形表（多用表）、多功能电磁振荡器（电振器）和导线夹子（探头）等。

3.实验步骤
（1）搭建电路并调试电源。

（2）用测量仪器检查放大器的基线稳定性。

（3）用调试板连接放大器，将输入信号连接到调试板上，并调节输入信号的幅度，以获取最大放大倍数；
（4）用电振器提供定时信号并用多用表测量输出信号。

（5）检查放大器的负反馈稳定性。

实验结果
实验中发现，放大器的基线稳定性良好，最大放大倍数可达30倍，负反馈稳定性也很好，噪声含量低。

实验总结
本实验证明，集成放大电路可用来实现高品质的放大和音质处理。

实验中发现，放大器的基线模型、最大增益和噪音控制通过电路调试可获得性能优良的结果。

通过本实验，增强了对集成放大电路工作原理和电路设计技术的理解，有助于提高应用放大器的技术水平。

两级放大电路实验报告实验目的，通过实验，掌握两级放大电路的基本原理和特性，加深对电子电路的理解。

实验原理，两级放大电路由两级放大器级联组成，第一级为前置放大器，第二级为输出放大器。

前置放大器起放大微弱信号的作用，输出放大器则进一步放大信号并驱动负载。

实验步骤：1. 按照电路图连接电路，注意电路连接的正确性。

2. 接通电源，调节电源电压至所需数值。

3. 接通示波器，观察输入输出信号波形。

4. 测量电路中各点的电压值，并记录下来。

5. 对电路进行调试，观察输出波形的变化。

实验数据：1. 输入信号频率，1kHz。

2. 输入信号幅度，100mV。

3. 输出信号幅度，2V。

4. 输入电阻，10kΩ。

5. 输出电阻，1kΩ。

实验结果分析：通过本次实验，我们成功搭建了两级放大电路，并且观察到了输入输出信号的放大效果。

在实验过程中，我们发现输入信号的频率和幅度对输出信号的影响较大，频率过高或过低时会导致输出信号失真，幅度过大或过小时也会影响输出信号的质量。

此外，我们还发现了前置放大器和输出放大器的工作特性，前置放大器能够放大微弱的输入信号，而输出放大器则能够将信号进一步放大并驱动负载。

实验总结：通过本次实验，我们深入理解了两级放大电路的工作原理和特性，掌握了搭建和调试电路的方法，提高了实际操作能力。

在今后的学习和工作中，我们将更加熟练地运用电子电路知识，为自己的专业发展打下坚实的基础。

实验存在的问题与改进方案：在本次实验中，我们发现了一些问题，如输入输出信号的失真、电路连接的不稳定等。

为了解决这些问题，我们可以进一步优化电路连接，提高电路的稳定性，同时也可以尝试使用不同的元器件，以获得更好的实验效果。

实验延伸：在今后的学习和工作中，我们可以进一步深入研究两级放大电路的设计原理和应用，探索更多的电子电路知识，为自己的专业发展做好准备。

通过本次实验，我们不仅增加了对电子电路的实际操作经验，还加深了对电子电路原理的理解，为今后的学习和工作打下了坚实的基础。

(2023)两级放大电路实验报告(一)实验报告：(2023)两级放大电路实验目的•了解两级放大电路的基本原理及其特性；•掌握两级放大电路的设计方法和测量方法。

实验原理一、基本概念两级放大电路即由两级电子管、半导体器件或集成电路构成的放大器电路，其中第一级为前置放大器，第二级为功率放大器，两级之间具有放大倍数和阻抗匹配的功能。

二、两级放大电路的基本结构两级放大电路的基本结构如下图所示：输入信号 --> 前置放大器 --> 输出信号 --> 功率放大器 --> 输出信号三、放大倍数计算两级放大电路的总放大倍数等于前置放大器的放大倍数和功率放大器的放大倍数的乘积。

具体计算公式如下：Af = Af1 * Af2其中，Af为总放大倍数，Af1为前置放大器放大倍数，Af2为功率放大器放大倍数。

四、阻抗匹配两级放大电路中，前置放大器和功率放大器之间需要进行阻抗匹配，以保证信号传输的完整性和有效性。

实验步骤1.按照电路图连接电路，注意接线正确；2.使用万用表检查各电路元件的正常工作；3.对电路进行初步调节，调整前置放大器、功率放大器的偏置点；4.测量并记录各放大器的电压增益和频率响应曲线；5.测量输出信号的失真率及谐波失真度；6.分析实验数据，进行实验结论。

实验结果通过实验测量，得到两级放大电路的总放大倍数为100倍，频率响应曲线为20Hz~20kHz，失真率为5%，谐波失真度在-30dB以下，实验数据较为理想。

实验结论两级放大电路在信号传输时具有以下特点：•可以提高信号的幅度、电平和功率；•可以进行阻抗匹配，确保信号传输的完整性和有效性；•可以通过调节偏置点、增益等参数，对信号进行精细调节。

综上所述，两级放大电路是一种重要的信号处理电路，在实际应用中具有广泛的应用前景。

实验注意事项1.电路连接时应注意各电路元件的极性以及焊接是否牢固；2.电源电压和电流应控制在规定范围内，以免损坏电路；3.仪器设备操作时要规范使用，注意安全操作；4.实验数据采集时应注意数据的准确性和可重复性。

前置放⼤电路实验报告前置放⼤电路实验报告第⼗六组：于海⽟131308238边倍倍131308301韩艳英131308309⽬录1.简介 (3)2.放⼤器的作⽤与⽬的 (3)3.放⼤器的设计与原理 (4)4.放⼤电路器件及其参数 (6)5.设计步骤 (6)6.调试与实验结果 (9)7.问题及解决⽅法 (11)8.实验总结 (11)9.参考⽂献 (11)⼀．简介：前置放⼤器在放⼤有⽤信号的同时也将噪声放⼤，低噪声前置放⼤器就是使电路的噪声系数达到最⼩值的前置放⼤器。

对于微弱信号检测仪器或设备，前置放⼤器是引⼊噪声的主要部件之⼀。

整个检测系统的噪声系数主要取决于前置放⼤器的噪声系数。

仪器可检测的最⼩信号也主要取决于前置放⼤器的噪声。

所以放⼤器⼀般都是直接与检测信号的传感器相连接，只有在放⼤器的最佳源电阻等于信号源输出电阻的情况下，才能使电路的噪声系数最⼩。

⽽在设计前置电压放⼤器时只需要在⽰波器中观察电压的放⼤波形并分析放⼤倍数，其⾃⾝放⼤器所引起的⼲扰可以忽略不计，因此是设计电压放⼤器的最佳选择。

前置电压放⼤器主要应⽤于对电压信号的放⼤，本⽂介绍了具有弱信号放⼤能⼒的低频电压放⼤器的基本原理、内容和实现过程。

整个电路主要由稳压电源、前置放⼤器共两部分构成。

稳压电源主要是为前置放⼤器提供稳定的直流电源；前置放⼤器主要是电压的放⼤；设计的电路结构简洁、实⽤，充分利⽤到了集成成功放的优良特性。

实验结果表明该电压放⼤器在带宽、失真度、幅度等⽅⾯具有较好的指标、较⾼的实⽤性。

⼆.放⼤器的作⽤与⽬的1.放⼤器的作⽤（1）.提⾼系统的信噪⽐（前放紧靠探测器，传输线短，分布电容Cs减⼩，提⾼了信噪⽐。

（2）.减少外界⼲扰的相对影响(信号经前放初步放⼤.)。

（3）合理布局,便于调节与使⽤(前放为⾮调节式,主放放⼤调节倍数、成形常数)。

（4）.实现阻抗转换和匹配(前放设计为⾼输⼊阻抗,低输出阻抗)。

（5）.实现电压的两级放⼤。

课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：音频功率放大电路的设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.了解复杂电子电路的设计方法。

2了解集成功率放大器的基本特点。

3了解放大电路的频率特性及音调控制原理。

4.学习复杂电子电路的分模块调试方法。

5. 学习扩音机电路的特性参数的测试方法。

二、实验内容和原理1. 整机电路设计整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。

其中主要部分为前置放大电路、音量调节电路、功率放大电路。

2.前置放大电路前置放大级的主要功能是：进行功率放大，同时消除自激震荡。

为了减小噪声，前置级通常选用低噪声的运放。

由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。

前置放大级的放大倍数：输入电阻Rif=R1，输出电阻Rof=03.音调控制级电路音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。

音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。

音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。

调节RP1和RP2可以改变放大器的Af，达到音调控制的效果。

（1）低音部分在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。

①RP1活动端移至A点转折频率为：②RP1活动端移至B点时转折频率为：（2）高音部分高音时，下半部分电路实质上是一个一阶有源高通滤波器。

①RP2活动端移至C点转折频率为：②RP2活动端移至D点转折频率为：4.功率放大级功率放大级的主要功能：主要进行功率放大。

一．简介： 前置放大器在放大有用信号的同时也将噪声放大，低
噪声前置放大器就是使电路的噪声系数达到最小值的前置 放大器。对于微弱信号检测仪器或设备，前置放大器是引 入噪声的主要部件之一。整个检测系统的噪声系数主要取 决于前置放大器的噪声系数。仪器可检测的最小信号也主 要取决于前置放大器的噪声。所以放大器一般都是直接与 检测信号的传感器相连接，只有在放大器的最佳源电阻等 于信号源输出电阻的情况下，才能使电路的噪声系数最小。 而在设计前置电压放大器时只需要在示波器中观察电压的 放大波形并分析放大倍数，其自身放大器所引起的干扰可 以忽略不计，因此是设计电压放大器的最佳选择。
验结果表明该电压放大器在带宽、失真度、幅度等方面具 有较好的指标、较高的实用性。
二.放大器的作用与目的
1.放大器的作用 （1）.提高系统的信噪比（前放紧靠探测器，传输线短， 分布电容 Cs 减小，提高了信噪比。 （2）.减少外界干扰的相对影响(信号经前放初步放大.)。
（3）合理布局,便于调节与使用(前放为非调节式,主放放 大调节倍数、成形常数)。 （4）.实现阻抗转换和匹配(前放设计为高输入阻抗,低输 出阻抗)。 （5）.实现电压的两级放大。 2.目的 （1）通过前置放大器可实现对微小电压信号的放大，并
目录
1. 简介…………………………………………………………………………………...3 2. 放大器的作用与目的.………………………………………………………..3 3. 放大器的设计与原理…………………………………………………………4 4. 放大电路器件及其参数…………………………………………………….6 5. 设计步骤…………………………………………………………………………...6 6. 调试与实验结果………………………………………………………………..9 7. 问题及解决方法……..……………………………………………………….11 8. 实验总结………………………………………………………………………….11 9. 参考文献………………………………………………………………………….11

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________一、实验目的和要求1、理解音频功率放大电路的工作原理。

2、学习手工焊接和电路布局组装方法。

3、提高电子电路的综合调试能力。

4、通过myDAQ 来分析理论数据和实际数据之间的关系。

二、实验内容和原理（必填）音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。

按其构成可分为前置放大级、音调控制级和功率放大级三部分。

作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。

它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。

为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。

为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。

扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。

专业： 姓名：学号： 日期： 地点： 桌号装订线点名册上的序号前置 放大级 音调控制 放大级 功率 放大级前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。

前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。

由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。

理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。

集成功率放大器通常有OTL 和OCL 两种电路结构形式。

两级放大器实验报告两级放大器实验报告引言：放大器是电子电路中常见的重要组成部分，其作用是将输入信号放大到需要的幅度。

在实际应用中，常常需要使用多级放大器来增加信号的增益，以满足不同的需求。

本实验旨在通过搭建两级放大器电路，探究其工作原理和性能特点。

一、实验目的本实验的主要目的有以下几点：1. 了解两级放大器的基本原理和工作方式；2. 掌握放大器电路的搭建和调试方法；3. 测量放大器的电压增益、频率响应等性能参数；4. 分析和比较不同放大器电路的优缺点。

二、实验原理1. 两级放大器的基本原理两级放大器由两个级联的放大器组成，第一级放大器称为前置放大器，负责将输入信号放大到一定程度；第二级放大器称为输出放大器，进一步放大前一级的信号并驱动负载。

两级放大器的总增益等于各级放大器的增益的乘积。

2. 放大器电路的搭建本实验使用常见的共射放大器电路作为前置放大器，以及共射共集放大器电路作为输出放大器。

前置放大器的输入信号通过耦合电容传递给基极，输出信号通过耦合电容和负载电阻传递给输出端；输出放大器的输入信号通过耦合电容传递给基极，输出信号则由集电极输出。

1. 搭建两级放大器电路按照实验原理中给出的电路图，使用电子元器件搭建两级放大器电路。

注意连接的正确性和稳定性。

2. 调试放大器电路通过调整电路中的偏置电压、负反馈电阻等参数，使得放大器电路能够正常工作。

使用示波器观察输入和输出信号的波形，确保信号的放大和失真情况。

3. 测量放大器的性能参数使用信号发生器提供不同频率的输入信号，通过示波器测量输入和输出信号的幅度，并计算出放大器的电压增益。

同时，还可以测量放大器的频率响应、输入阻抗、输出阻抗等参数。

四、实验结果与分析1. 放大器的电压增益根据测量结果，可以得到放大器的电压增益。

通过比较不同频率下的增益值，可以分析放大器的频率响应特性。

2. 放大器的失真情况通过观察示波器上的波形，可以判断放大器是否存在失真现象。

放大电路设计与测试实验报告多级放大电路的设计与测试电子工程学院一、实验目的1、理解多级直接耦合放大电路的工作原理与设计方法2、熟悉并熟悉设计高增益的多级直接耦合放大电路的方法3、掌握多级放大器性能指标的测试方法4、掌握在放大电路中引入负反馈的方法二、实验预习与思考1、多级放大电路的耦合方式有哪些？分别有什么特点？2、采用直接偶尔方式，每级放大器的工作点会逐渐提高，最终导致电路无法正常工作，如何从电路结构上解决这个问题？3、设计任务和要求（1）基本要求用给定的三极管2SC1815(NPN)，2SA1015(PNP)设计多级放大器，已知VCC=+12V,-VEE=-12V，要求设计差分放大器恒流源的射极电流IEQ3=1，1、5mA，第二级放大射极电流IEQ4=2，3mA；差分放大器的单端输入单端输出不是真电压增益至少大于10倍，主放大器的不失真电压增益不小于100倍；双端输入电阻大于10kΩ，输出电阻小于10Ω，并保证输入级和输出级的直流点位为零。

设计并仿真实现。

三、实验原理直耦式多级放大电路的主要涉及任务是模仿运算放大器OP07的等效内部结构，简化部分电路，采用差分输入，共射放大，互补输出等结构形式，设计出一个电压增益足够高的多级放大器，可对小信号进行不失真的放大。

1、输入级电路的输入级是采用NPN型晶体管的恒流源式差动放大电路。

差动放大电路在直流放大中零点漂移很小，它常用作多级直流放大电路的前置级，用以放大微笑的直流信号或交流信号。

典型的差动放大电路采用的工作组态是双端输入，双端输出。

放大电路两边对称，两晶体管型号、特性一致，各对应电阻阻值相同，电路的共模抑制比很高，利于抗干扰。

该电路作为多级放大电路的输入级时，采用vi1单端输入，uo1的单端输出的工作组态。

计算静态工作点：差动放大电路的双端是对称的，此处令T1，T2的相关射级、集电极电流参数为IEQ1=IEQ2=IEQ，ICQ1=ICQ2=ICQ。

基本放大电路研究实验报告引言基本放大电路是电子工程领域中的一个重要概念，它在信号处理和放大方面扮演着关键角色。

通过对基本放大电路的研究实验，我们可以更好地理解电路原理和信号放大的过程。

本实验报告将详细介绍基本放大电路研究实验的步骤和结果。

实验目的本实验的主要目的是通过搭建基本放大电路，研究电路中的电压放大效应，并探索不同的电路参数对放大效果的影响。

实验器材本实验所使用的器材包括： - 1个函数发生器 - 1个示波器 - 1个电阻箱 - 1个电压表 - 1个直流电源 - 1个集成运算放大器（Op-Amp） - 各种电阻、电容等元件实验步骤1. 搭建基本放大电路首先，我们需要根据实验要求搭建基本放大电路。

基本放大电路通常由一个输入端口、一个输出端口和一个反馈回路组成。

根据实验需要，我们可以选择不同的电路结构和元件参数进行搭建。

2. 连接实验器材将函数发生器的输出端连接到放大电路的输入端口，将示波器的探头连接到放大电路的输出端口。

此外，还需要将电压表连接到电路中以测量电路中的电压变化。

3. 设置函数发生器根据实验要求，设置函数发生器的输出信号频率和幅度。

可以逐步调整频率和幅度，观察电路的响应情况。

4. 测量电路参数使用电压表测量电路中的电压变化，并记录下来。

通过测量不同位置的电压值，我们可以分析电路中的电压放大效应。

5. 更改电路参数通过更改电路中的元件参数，如电阻、电容等，我们可以观察到电路响应的变化。

可以尝试不同的参数组合，以获得最佳的放大效果。

6. 分析实验结果根据实验测量数据，分析电路中的电压放大效果。

可以绘制出电压-频率曲线图和电压-幅度曲线图，以更好地理解电路的特性。

实验结果根据实验步骤的执行和数据的测量，我们得到了如下实验结果： 1. 在一定频率范围内，电路的电压放大效果良好，可以达到设定的放大倍数。

2. 通过更改电路中的元件参数，我们可以调整电压放大的范围和响应特性。

结论基本放大电路是一种常见的电子电路结构，它可以在信号处理和放大方面发挥重要作用。

两级耦合放大电路实验报告一、实验目的本实验旨在通过搭建两级耦合放大电路，了解和掌握放大电路的基本原理和性能指标，并通过实验验证理论知识。

二、实验原理1. 两级耦合放大电路概述两级耦合放大电路是由两个级联的放大器组成，通常由前置放大器和后置放大器构成。

前置放大器负责将输入信号放大到一定程度，然后通过耦合电容将信号传递给后置放大器进行进一步放大。

2. 前置放大器前置放大器通常采用共射放大电路，其特点是电压增益高、输入阻抗低、输出阻抗高。

在实验中，可以通过调整输入电阻和偏置电阻的大小，来改变放大器的增益和工作点。

3. 耦合电容耦合电容用于将前置放大器的输出信号传递给后置放大器，同时隔离直流偏置电压。

合理选择耦合电容的容值可以保证信号的传输质量。

4. 后置放大器后置放大器通常采用共射放大电路，其特点是电压增益高、输出阻抗低。

在实验中，可以通过调整负载电阻的大小，来改变放大器的增益和输出功率。

5. 电压增益和频率响应电压增益是指输出电压与输入电压之比，频率响应是指放大电路在不同频率下的增益特性。

在实验中，可以通过测量输入输出电压的大小，并计算出电压增益和频率响应的值。

三、实验器材和仪器1. 函数信号发生器：用于产生待放大的信号2. 双踪示波器：用于测量输入输出信号的波形和幅值3. 直流稳压电源：用于为放大电路提供稳定的直流电源4. 电阻、电容和二极管等元器件：用于搭建放大电路四、实验步骤1. 搭建两级耦合放大电路，按照电路图连接各个元器件，注意极性和连接方式。

2. 调节稳压电源的输出电压，使其满足放大电路所需的工作电压。

3. 调节函数信号发生器，产生待放大的正弦信号，并将其输入到前置放大器的输入端。

4. 使用示波器测量前置放大器的输入输出信号波形和幅值，并计算出电压增益。

5. 将前置放大器的输出信号通过耦合电容传递给后置放大器，再次使用示波器进行测量，并计算出最终的电压增益。

6. 测量放大电路在不同频率下的输出电压，并绘制频率响应曲线。

生物电放大器 - 心电图(ECG)前置放大器*******信息工程与自动化学院学生实验报告（******* 学年第一学期）课程名称：生物医学电子学开课实验室：******* 200******* 年 ******* 月******* 日一、实验目的1、掌握三运算放大器组成差动放大器的原理；2、掌握元器件参数变化对放大器性能指标的影响；3、加深对生物电信号和生物电放大器的理解。

二、实验原理图2-1 实验二三电极心电前置放大器如图2-1所示，是典型的三运算放大器组成的差动放大器，根据A 1、A 2、A 3的理想特性，R 5、R 6、R 7中的电流相等，得到U o 1-U i 1R 5=U i 1-U i 2R 7R 5R 7R 5R 7=U i 2-U o 2R 6从而导出（R 6=R5）(U o 1-U i 1) =(U i 2-U 02) =(U i 1-U i 2) (U i 1-U i 2)以上二式相加得(U o 1-U o 2) =(1+2R 5R 7)(U i 1-U i 2)注意到U o =-R 10R 8(U o 1-U o 2)则其差模增益为A d =U o U i 2-U i 1=R 10R 8(1+2R 5R 7)只要调节R 7，就可改变三运算放大器的增益，而不影响整个电路的对称性。

三运算放大器组成差动放大器具有高共模抑制比、高输入阻抗和可变增益等一系列优点，它是目前最典型的生理参数测量用的前置放大器，且已在各类生物医学仪器中获得广泛应用三、实验内容及步骤1、用EWB 软件按图2-1三电极心电前置放大器电路图接线、设置各元器件参数、创建电路，接入示波器、，并保存电路；2、激活仿真电路，用示波器、万用表，观察波形、读取实验数据，并记录于表2-1中；3、计算放大倍数，并记录于表2-2中；4、将模拟正弦输入信号调整为零（Vi=0），测量出此时的输出电压（零漂）；改变R11的数值使其零点漂移最小、记录下R11的数值；将三只运算放大器改设为理想运算放大器，记录有关数据、填入表2-3。

基本放大电路的实验报告篇一：电子技术实验报告_基本共射放大电路学生实验报告篇二：实验一基本共射放大电路实验报告学生实验报告篇三：三极管放大电路实验报告三极管放大电路1、问题简述：要求设计一放大电路，电路部分参数及要求如下：（1）信号源电压幅值：0.5V；（2）信号源内阻：50kohm；（3）电路总增益：2倍；（4）总功耗：小于30mW；（5）增益不平坦度：20 ~ 200kHz范围内小于0.1dB。

2、问题分析：通过分析得出放大电路可以采用三极管放大电路。

2.1 对三种放大电路的分析（1）共射级电路要求高负载，同时具有大增益特性；（2）共集电极电路具有负载能力较强的特性，但增益特性不好，小于1；（3）共基极电路增益特性比较好，但与共射级电路一样带负载能力不强。

综上所述，对于次放大电路来说单采用一个三极管是行不通的，因为它要求此放大电路具有比较好的增益特性以及有较强的带负载能力。

2.2 放大电路的设计思路在此放大电路中采用两级放大的思路。

先采用共射级电路对信号进行放大，使之达到放大两倍的要求；再采用共集电极电路提高电路的负载能力。

3、实验目的（1）进一步理解三极管的放大特性；（2）掌握三极管放大电路的设计；（3）掌握三种三极管放大电路的特性；（4）掌握三极管放大电路波形的调试；（5）提高遇到问题时解决问题的能力。

4、问题解决测量调试过程中的电路：增益调试：首先测量各点（电源、基极、输出端）的波形：结果如下：绿色的线代表电压变化，红色代表电源。

调节电阻R2、R3、R5使得电压的最大值大于电源电压的2/3。

VA=R2//R3//（1+β）R5 / [R2//R3//（1+β）R5+R1]，其中由于R1较大因此R2、R3也相对较大。

第一级放大输出处的波形调试（采用共射级放大电路）：结果为：红色的电压最大值与绿色电压最大值之比即为放大倍数。

则需要适当增大R2，减小R3的阻值。

总输出的调(转自：小草范文网:基本放大电路的实验报告)试：如果放大倍数不合适，则调节R4与R5的阻值。

集成放大电路实验报告集成放大电路实验报告引言集成放大电路是现代电子技术中常用的一种电路，具有放大信号、滤波、增益调节等功能。

本次实验旨在通过实际操作，深入了解集成放大电路的原理和性能特点。

一、实验目的本次实验的主要目的是通过搭建集成放大电路，验证其放大功能，并探究其频率响应、输入输出特性等。

二、实验原理集成放大电路由运放和外围电路组成。

运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，常用于信号放大。

运放具有两个输入端（非反相输入端和反相输入端）和一个输出端。

通过调节两个输入端的电压，可以控制输出端的电压。

外围电路由电阻、电容等元件组成，用于实现对信号的滤波、增益调节等功能。

三、实验步骤1. 搭建集成放大电路根据实验要求，选择合适的运放芯片和外围元件，按照电路图搭建集成放大电路。

注意连接的准确性和稳定性。

2. 测试直流增益将输入信号设置为直流信号，通过示波器观察输出信号的变化。

记录输入输出电压值，计算直流增益。

3. 测试交流增益将输入信号设置为交流信号，通过示波器观察输出信号的变化。

记录输入输出电压值，计算交流增益。

4. 测试频率响应将输入信号设置为正弦波信号，改变频率，记录输出信号的变化。

绘制频率响应曲线，分析集成放大电路在不同频率下的性能特点。

5. 测试输入输出特性通过改变输入信号的幅值和频率，观察输出信号的变化。

分析集成放大电路的输入输出特性，如线性范围、失真等。

四、实验结果与分析1. 直流增益为X，交流增益为X，说明集成放大电路对直流和交流信号都有很好的放大效果。

2. 频率响应曲线显示，在低频段，集成放大电路的增益较高，但在高频段逐渐衰减。

这是由于运放的内部结构和外围电路的限制导致的。

3. 输入输出特性测试表明，集成放大电路的输入输出线性范围较大，失真较小。

但当输入信号过大或过小时，可能会出现失真现象。

五、实验总结通过本次实验，我们深入了解了集成放大电路的原理和性能特点。

集成放大电路具有很好的放大功能和频率响应特性，在现代电子技术中有着广泛的应用。
