凯盛EBZ200掘进机电气使用说明书(2009年3月第1版)

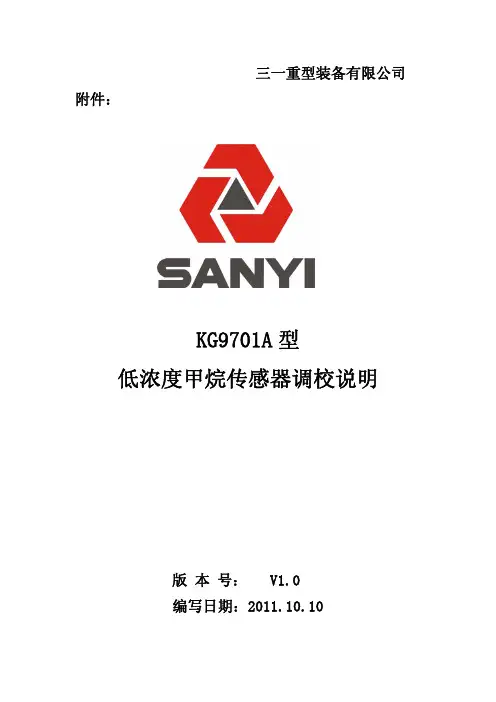

三一重型装备有限公司 附件：KG9701A型低浓度甲烷传感器调校说明版 本 号： V1.0编写日期：2011.10.10附件：KG9701A 型低浓度甲烷传感器调校说明我司掘进机使用的瓦斯传感器为低浓度甲烷传感器KG9701A(0.00-4.00)%CH4，该传感器的零点、测试精度调校周期为15天一次。

调校之前必须认真、仔细阅读本《KG9701A 型低浓度甲烷传感器调试说明》，然后再进行具体的操作。

一、结构特征：图 1 瓦斯传感器的安装位置 图 2 瓦斯传感器的侧面接线口图3 瓦斯传感器正面图 图4 瓦斯传感器调校遥控器接线口报警灯 显示窗蜂鸣器 选择键 上升键 下降键二、技术指标1、整机工作电压：24VDC（本安电源）2、测量范围：0.00% CH4~4.00%CH43、显示方式：四位红色数码管。

4、显示定义：（见图3）1位 2位 3位 4位左起第一位功能显示：“1”——调零“2”——灵敏度调节“3”——调报警点“4”——调断电点“5”——自检后三位：测量值显示（单位：% CH4）三、调校1 零点调校首先确保甲烷传感器线路连接正确，接通电源，是传感器进入正常的工作状态。

预热20分钟后，在新鲜空气中观察传感器显示值是否为零，若有偏差，请将配套遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“1”，然后再任意按动遥控器的上升键和下降键，使传感器显示窗的显示为零，即可完成传感器的校零工作。

2 精度调校在完成传感器的零点调节后，第二步是传感器的进度调校。

具体方法是：将通气罩旋在传感头气室的上面，不能太松动，保证通气效果。

然后通入浓度约2.0%CH4的标准甲烷气体，通气流量控制在200ml/分钟。

若传感器显示值与通入的甲烷气体浓度值不同，则请将甲烷遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“2”，然后再根据需要分别按动遥控器的上升键或下降键，直至传感器的显示值与通入的甲烷标准气样值相同为止。

EBZ 系列掘进机电气系统使用维护说明书三一重型装备有限公司2006年3月掘进机电气控制系统使用维护说明书一、概述EBZ系列掘进机电控系统主要由电控箱、控制操作箱（以下简称操作）、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。

掘进机电气控制系统是整机的重要组成部分，与液压控制系统配合，可自如的实现整机的各种生产作业。

同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。

掘进机电控箱防爆型式：Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式：ExdI (隔爆型)二、电控设备主要技术参数和特征1、技术参数1.1额定电压主回路：AC 1140V/660V电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压DC24V显示回路额定电压DC24V1.2额定电流（见附表1）1.3额定频率50H z1.4输出分路数5路1.5额定功率（见附表1）1.6本安部分本安电源输入电压DC 24V ；输出电压DC 12V ；最大负载电流500mA甲烷传感器工作电压DC12V最大工作电流130mA2、使用条件2.1海拔高度不超过2000米；2.2周围环境温度-5℃~+40℃；2.3周围空气相对湿度不大于95%(+25℃)；2.4能承受掘进机的振动,与水平安装倾斜度不超过15°;2.5适合在有沼气爆炸性混合物隧道或矿井中；2.6无破坏绝缘的气体或蒸汽的环境中；2.7无长期连续滴水的地方；2.8污染等级3级；2.9安装类别Ⅲ类；3、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计，为隔爆兼本质安全型电气设备。

其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。

ＥＢＺ２００Ａ悬臂式掘进机（可伸缩型）产品说明书执行标准：MT/T238.3-2006Q/TK1064-2010地址:山西省太原市高新技术开发区电子街25号电话:0351-*******传真:0351-*******邮政编码:030032电子信箱:tmmc@操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太重煤机有限公司2013年5月目录安全警示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.1产品特点 (6)1.2主要用途及适用范围 (6)1.3产品型号、名称和型号含义 (6)1.4使用环境条件 (7)1.5安全保护 (7)２．各部件结构特征与工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８2.1总体结构及工作原理 (8)2.2截割机构 (11)2.3装载机构 (13)2.4运输机构 (14)2.5主机架装配 (15)2.6行走机构 (16)2.7后支撑装置 (17)2.8液压系统 (17)2.9水系统 (18)３．技术特征．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９3.1总体参数 (19)3.2截割机构 (19)3.3装载机构（液压马达驱动） (19)3.4运输机构（液压马达驱动） (20)3.5行走机构（液压马达驱动） (20)3.6液压系统 (21)3.7油缸主要参数 (21)４．各部的安装与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３4.1安全警示 (23)4.2机器的解体 (24)4.3向井下运输顺序和要求 (24)4.4装配方法及起吊安装图 (27)4.5在井下的装配顺序 (30)4.6装配时的注意事项 (30)4.7各部分的调整及调整注意事项 (30)５．使用操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３5.1使用前的准备和检查 (33)5.2使用时的安全防护 (33)5.3操作顺序（换向阀操作） (33)5.4掘进作业 (38)5.5有关操作注意事项 (39)６．故障分析与排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０７．保养与维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１7.1日常检查 (41)7.3注油 (44)7.4低温运转时的注油 (48)7.5冷却水 (48)８．运输及贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９8.1运输时的注意事项: (49)8.2贮存条件及注意事项: (49)９．操作、维护、保养规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９9.1说明: (49)9.2地面试运转与拆卸 (50)9.3设备装卸与运输： (50)9.4井下组装: (51)9.5正常操作: (53)9.6日常维护与修理： (55)１０．附录Ⅰ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５６10.1高压胶管代号 (56)10.2水系统原理图 (56)１１．其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８11.1受控主要零(元)部件和安标控制件选配须知： (58)11.2随机备件明细表如下: (58)11.3随机工具明细表如下： (60)11.4随机技术资料: (61)11.5质量承诺: (61)11.6安标控制件明细表如下： (61)电气部分使用说明书．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３1.1产品特点 (63)1.2用途及适用范围: (63)1.3型号的组成及其含义 (64)1.4使用环境条件： (64)２．主要参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５2.1开关箱 (65)2.2操作箱 (66)３．结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６４．工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６８５．规格、尺寸与重量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２5.1开关箱 (72)5.2操作箱 (72)６．安装和调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２6.1注意事项： (72)6.2用途： (72)6.3安装： (73)6.4使用： (73)6.6质量保证： (73)6.7售后服务： (73)７．包装、运输、贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４7.1包装 (74)7.2运输 (74)7.3储存 (74)８．开启使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４8.1在有遮蔽的干燥场所进行开盒。

EBZ-200H型综掘机使用说明贵州松河煤业发展有限责任公司，为加快进度，早期投产，特从沈阳三一重型装备有限公司购买EBZ-200H型硬岩掘进机，该掘进机主要技术如下：1、总体总体长度 10.9m 总功率 325KW 机宽 3.2m 可经济截割煤岩硬度小于100MPa机高 1.9m 可掘巷道断面 28m2地隙 200mm 最大可掘高度 4.8m卧底深度 210mm 最大可掘宽度 6.0m接地比压 0.19MPa 适应巷道坡度±160机重 65T（不含二运）机器供电电压 1140V2、截割部截割头形状圆锥台形电动机 200/150 KW-4/8 P 隔爆水冷方式 1台截齿镐形截齿51个截割头转速 47.6 /23.8r/min喷雾内、外喷雾方式3、铲板部装载形式六齿星轮式装载宽度 3.2m星轮转数 0～30r/min理论装载能力 4.0m3/min4、刮板输送机槽宽 650mm龙门高度 380mm链速 0～54m/min链条规格Ф18X64-C运输形式边双链刮板式张紧形式油脂缸张紧5、行走部行走形式履带式液压马达数量 2台额定压力 25MPa排量 125ml/r行走速度 7m/min对地压强 0.156Mpa制动方式弹簧闭锁，停车用片式制动器张紧形式油脂缸张紧6、液压系统二联泵（柱塞泵）（ml/r） 145/145 1台液压马达行走部（ml/r） 125 2台铲板部（ml/r） 1250 2台第一运输机部（ml/r） 750 2台油箱容量（L） 600换向阀五联换向阀（星轮、一运马达用） 1台六联换向阀（行走马达及油缸用） 1台油冷却器板翅式 1台油泵电动机（KW-P） YBUSS-110 1台液压锚杆机接口（Mpa） 167、冷却、喷雾系统灭尘形式内、外喷雾需/最小冷却水量（L/min） 120/30外喷雾压力（MPa ）高压12（掘进机自行升压）、低压3.0（冷却水压）内喷雾水压（MPa ） 3.0（冷却水压）冷却方式油箱冷却器截割水冷电机泵站风冷电机8、电气系统（1）额定电压主回路：AC1140电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压DC24V显示回路额定电压DC24V额定电流：201A额定功率：325KW额定频率：50HZ输出分路数：5路（2）本安部分本安电源输入电压DC24V输出电压DC12V甲烷传感器工作电压DC12V最大工作电流130mA二、综掘机使用效果已施工1580轨道石门及1580回风石门煤层顶底板岩石性质为细砂岩、粉砂岩、粉砂质泥岩、泥质粉砂岩、泥岩等，岩石普氏系数最大为10，与综掘机所能截割最大硬度相适应。

品质改变世界品质改变世界油泵电机截割高速截割低速图 4-17图 4-164.3 电气控制l 接通电源电控箱通电，主控器与显示屏通讯时，显示屏将显示画面如右图：此状态为主控器和显示器通讯中，此时操作开关都应在停止位置，禁止对设备进行操作，否则显示开关操作错误。

2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。

提示：123456978图 4-18图 4-19l 复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置，电铃鸣响，系统发出警报。

大约10秒之后，主控器与显示器通讯结束，显示画面如右图：图 4-20排除故障后，将“复位/警报”开关向下轻扳至“复位”位置，控制系统内各报警故障复原。

【危险】设备启动前必须鸣响警铃，否则人员未及时撤离危险区域可能造成严重的伤亡事故。

复位RESET复位RESET图 4-21图 4-22l 油泵电机将“油泵电机”开关向左轻扳至“启动”位置，电铃鸣响5秒后停止，油泵电机开始运行。

将“油泵电机”开关向右轻扳“停止”位置，运行中的油泵电机将停止运行。

图 4-23启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测油泵电机各相的电流值和故障信息（当油泵电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。

提示：油泵电机MOTOR ，PUMP油泵电机MOTOR ，PUMP图 4-24图 4-25l 截割高速电机将“截割高速” 开关向右扳轻至“ 停止” 位置， 运行中的截割高速电机停止运行。

油泵电机运行后，将“ 截割高速”开关向左轻扳至“ 启动” 位置，电铃鸣响5秒后停止，截割高速电机启动运行。

图 4-26启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测截割高速电机各相的电流值和故障信息（当截割高速电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。

EBZ200悬臂式掘进机使用说明书三一重型装备有限公司二O一O年三月（V1.3）EBZ200悬臂式掘进机使用说明书目录序言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (6)第1节概述 (7)第2节主要结构 (9)第3节技术特性 (15)第二章产品使用操作 (18)第1节安装调整 (19)第2节作业操作 (20)第3节运输贮运 (24)第三章产品技术保养 (31)第1节保养维修 (32)第2节注油 (36)第3节 操作维护保养程序 (42)第4节 截割减速机维护保养规程 (48)第5节 伸缩部轴承维护保养规程 (50)第四章 故障分析与排除 (51)第五章 选配件 (58)序言衷心感谢您选用EBZ200悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ200悬臂式掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ200悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。

为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ200悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

KSZG/ZJ0220安装、使用产品前，请阅读本使用说明书 EBZ200型掘进机电气使用说明书执行标准：MT/T238.3-2006 Q/KSZS02.82—2008CNBM 凯盛重工有限公司恒通牌EBZ200型掘进机 电气使用说明书1凯盛重工有限公司（原淮南煤矿机械厂）1. 概述EBZ200型掘进机电气系统主要由矿用隔爆型电气控制箱（以下简称电控箱）、矿用隔爆型操作箱（以下简称操作箱）、隔爆型照明灯、隔爆型蜂鸣器、隔爆型急停按钮、甲烷断电仪等组成，在交流50Hz,1140v 的供电线路中，对掘进机的各种作业进行控制，并对各电动机和控制回路进行监测和保护,运行状态及故障中文显示。

使用条件:a)海拔高度不超过2000米； b)周围介质温度不超过-5℃～40℃； c)周围空气相对湿度不大于95%(25℃)；d)在无强烈颠簸振动和冲击的环境中；e)在无破坏绝缘及腐蚀金属的气体和蒸汽的环境中 f)在能防雨雪与滴水的地方；g)在与水平面的安装倾斜不超过20°的环境中； h)电控设备的工作制为间断长期工作制； i)在具有甲烷爆炸性危险的煤矿井下。

2. 型号及结构特征 2.1 电控箱电控箱型号：KXJ-320/1140(660)E防爆形式： Exd[ib]I （隔爆兼本质安全型）电气使用说明书 恒通牌EBZ200型掘进机2 CNBM 凯盛重工有限公司电控箱有两大腔,左侧是接线腔,右侧是主腔,主腔门为快开门式，腔门由安装于箱体上下两端的悬臂支撑。

门与箱体之间用14个扣钉紧扣以实现隔爆结合，调节扣钉可以改变隔爆结合面的间隙，门与箱体之间有可靠的机械联锁，只有按下箱体左上方可自锁的紧急停止按钮，才能分合隔离开关，以保证隔离开关不带负荷操作。

隔离开关处于分断位置时才能拧紧闭锁螺杆，打开腔门，以保证腔门打开时，腔内所有元器件（但不包括隔离开关的电源侧）不带电，同时，闭锁螺杆拧出后，由于联锁，使隔离开关不能闭合。

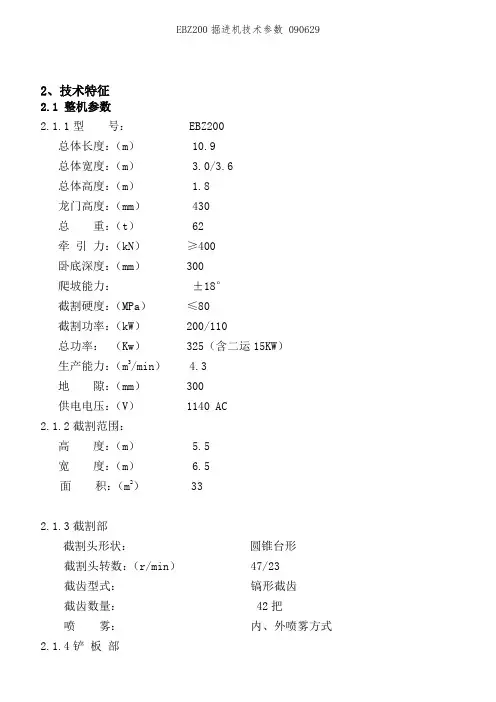

2、技术特征2.1 整机参数2.1.1型号： EBZ200总体长度：（m） 10.9总体宽度：（m） 3.0/3.6总体高度：（m） 1.8龙门高度：（mm） 430总重：（t） 62牵引力：（kN）≥400卧底深度：（mm） 300爬坡能力：±18°截割硬度：（MPa）≤80截割功率：（kW） 200/110总功率：（Kw） 325（含二运15KW）生产能力：（m3/min） 4.3地隙：（mm） 300供电电压：（V） 1140 AC2.1.2截割范围：高度：（m） 5.5宽度：（m） 6.5面积：（m2） 332.1.3截割部截割头形状：圆锥台形截割头转数：（r/min） 47/23截齿型式：镐形截齿截齿数量： 42把喷雾：内、外喷雾方式2.1.4铲板部装载形式：六齿星轮（液压马达驱动：英特姆）装载宽度：（m） 3.0/3.6星轮转数：（r/min） 30装载能力：（m3/min） 4.3铲板卧底： (mm) 300液压马达 2台液压马达型式：低速大扭矩马达（五星）液压马达排量：（ml/min） 1400×2马达转速：（r/min） 30液压马达压力：(MPa) 222.1.5第一运输机形式：双边链刮板式链条规格： 18×64C溜槽断面尺寸： (mm) 628（宽）×430(高)刮板间距：（mm） 512链速： (m/min) 60运输能力： (m3/min) 4.5液压马达型式：低速大扭矩马达（五星：英特姆） 2台液压马达压力： (MPa) 22液压马达转速：（r/min） 92涨紧形式：油脂缸涨紧2.1.6行走部形式: 履带式(液压马达驱动)履带宽度：（mm） 600制动方式: 一体式多片制动器（减速机内置）行走速度:（m/min） 0～7.0对地压强：（MPa）≤0.16液压马达： 2个液压马达型式：轴向柱塞马达（力士乐）马达转速：（r/min） 623.5液压马达排量：（ml/min） 125×2液压马达压力：（MPa） 22涨紧形式: 油脂缸涨紧2.1.7液压系统2.1.7.1双变量泵: （ml/r） 140/140 1台（哈威）系统总流量：（L/min） 4102.1.7.2液压马达行走马达型号： A2FE125 2台行走液压马达型式：轴向锥形柱塞马达行走液压马达排量：（ml/r） 125×2行走液压马达转速：（r/min） 623.5一运液压马达型号： H3-600 2台一运液压马达型式：低速大扭矩马达（五星）一运液压马达排量：（ml/r） 600×2一运液压马达转速：（r/min） 92铲板液压马达： H4-1400 2台铲板液压马达形式：低速大扭矩马达（五星）铲板液压马达排量：（ml/r） 1400×2铲板液压马达转速：（r/min） 302.1.7.3油箱容量： (L) 6802.1.7.4换向阀六联换向阀（左、右行走，截割升降、截割回转、铲板、后支撑油缸用） 1台五联换向阀（左、右星轮，一运、伸缩、备用或水增压用） 1台2.1.7.6油冷却器型式：板翅式 1台油冷却器换热面积：（m2） 6.725 2.1.7.7油泵电动机供电电压：（V） 1140/660AC电机转速：（r/min） 1475隔爆风冷式 110kW-4P 1台2.1.7.8液压锚杆机接口压力： (MPa) 152.1.8水系统2.1.8.1水量 (L/min ) 1202.1.8.2外喷雾水压 (MPa) 1.52.1.8.3内喷雾水量 (L/min ) 402.1.8.4内喷雾水压 (MPa) 32.2 电气部分2.2.1技术参数2.2.1.1电控箱型式: 矿用隔爆兼本质安全型额定电压：（V）主回路 1140（AC）控制回路交流6-220V 直流5-220V 额定频率:（Hz） 50输出分路数: 5路额定总功率：（kW） 367瓦斯报警断电仪主机：型式: 矿用隔爆兼本质安全型额定电压：≤AC127V额定电流：300mA2.2.1.2 操作箱型式：矿用隔爆型规格型号: KXBC-24E控制回路电压：DC24V本安回路最大短路电流：1A2.2.1.3 截割电机型式：隔爆、水冷双速、双鼠笼异步电动机规格型号：YBUD-200/110-4/8 H级绝缘，连续工作制。

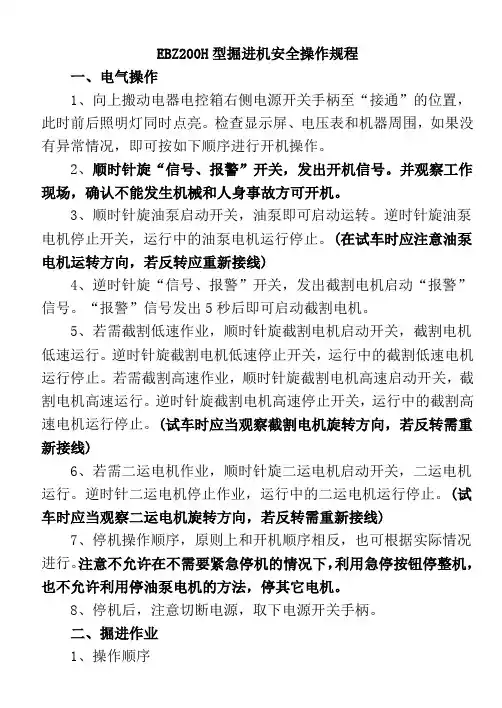

EBZ200H型掘进机安全操作规程一、电气操作1、向上搬动电器电控箱右侧电源开关手柄至“接通”的位置，此时前后照明灯同时点亮。

检查显示屏、电压表和机器周围，如果没有异常情况，即可按如下顺序进行开机操作。

2、顺时针旋“信号、报警”开关，发出开机信号。

并观察工作现场，确认不能发生机械和人身事故方可开机。

3、顺时针旋油泵启动开关，油泵即可启动运转。

逆时针旋油泵电机停止开关，运行中的油泵电机运行停止。

(在试车时应注意油泵电机运转方向，若反转应重新接线)4、逆时针旋“信号、报警”开关，发出截割电机启动“报警”信号。

“报警”信号发出5秒后即可启动截割电机。

5、若需截割低速作业，顺时针旋截割电机启动开关，截割电机低速运行。

逆时针旋截割电机低速停止开关，运行中的截割低速电机运行停止。

若需截割高速作业，顺时针旋截割电机高速启动开关，截割电机高速运行。

逆时针旋截割电机高速停止开关，运行中的截割高速电机运行停止。

(试车时应当观察截割电机旋转方向，若反转需重新接线)6、若需二运电机作业，顺时针旋二运电机启动开关，二运电机运行。

逆时针二运电机停止作业，运行中的二运电机运行停止。

(试车时应当观察二运电机旋转方向，若反转需重新接线)7、停机操作顺序，原则上和开机顺序相反，也可根据实际情况进行。

注意不允许在不需要紧急停机的情况下，利用急停按钮停整机，也不允许利用停油泵电机的方法，停其它电机。

8、停机后，注意切断电源，取下电源开关手柄。

二、掘进作业1、操作顺序油泵电机→开动第一运输机→开动星轮→开动截割头，以此作为开动顺序。

当没有必要开动装载时，也可以在开动油泵电机后，启动截割电机。

2、截割利用截割头上下、左右移动截割，可截割出初步断面形状，如此截割断面与实际需要的形状和尺寸有一定的差别，可进行第二次修整，以达到断面尺寸的要求。

一般情况，当截割较软的煤壁时，采用左右循环向上的截割方法。

当截割稍硬岩石时，可采用由下而上左右截割的方法。

ＥＢＺ２００Ａ悬臂式掘进机（可伸缩型）产品说明书执行标准：MT/T238.3-2006Q/TK1064-2010地址:山西省太原市高新技术开发区电子街25号电话:0351-*******传真:0351-*******邮政编码:030032电子信箱:tmmc@操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太重煤机有限公司2013年5月目录安全警示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.1产品特点 (6)1.2主要用途及适用范围 (6)1.3产品型号、名称和型号含义 (6)1.4使用环境条件 (7)1.5安全保护 (7)２．各部件结构特征与工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８2.1总体结构及工作原理 (8)2.2截割机构 (11)2.3装载机构 (13)2.4运输机构 (14)2.5主机架装配 (15)2.6行走机构 (16)2.7后支撑装置 (17)2.8液压系统 (17)2.9水系统 (18)３．技术特征．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９3.1总体参数 (19)3.2截割机构 (19)3.3装载机构（液压马达驱动） (19)3.4运输机构（液压马达驱动） (20)3.5行走机构（液压马达驱动） (20)3.6液压系统 (21)3.7油缸主要参数 (21)４．各部的安装与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３4.1安全警示 (23)4.2机器的解体 (24)4.3向井下运输顺序和要求 (24)4.4装配方法及起吊安装图 (27)4.5在井下的装配顺序 (30)4.6装配时的注意事项 (30)4.7各部分的调整及调整注意事项 (30)５．使用操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３5.1使用前的准备和检查 (33)5.2使用时的安全防护 (33)5.3操作顺序（换向阀操作） (33)5.4掘进作业 (38)5.5有关操作注意事项 (39)６．故障分析与排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０７．保养与维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１7.1日常检查 (41)7.3注油 (44)7.4低温运转时的注油 (48)7.5冷却水 (48)８．运输及贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９8.1运输时的注意事项: (49)8.2贮存条件及注意事项: (49)９．操作、维护、保养规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４９9.1说明: (49)9.2地面试运转与拆卸 (50)9.3设备装卸与运输： (50)9.4井下组装: (51)9.5正常操作: (53)9.6日常维护与修理： (55)１０．附录Ⅰ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５６10.1高压胶管代号 (56)10.2水系统原理图 (56)１１．其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５８11.1受控主要零(元)部件和安标控制件选配须知： (58)11.2随机备件明细表如下: (58)11.3随机工具明细表如下： (60)11.4随机技术资料: (61)11.5质量承诺: (61)11.6安标控制件明细表如下： (61)电气部分使用说明书．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３1.1产品特点 (63)1.2用途及适用范围: (63)1.3型号的组成及其含义 (64)1.4使用环境条件： (64)２．主要参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５2.1开关箱 (65)2.2操作箱 (66)３．结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６６４．工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６８５．规格、尺寸与重量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２5.1开关箱 (72)5.2操作箱 (72)６．安装和调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２6.1注意事项： (72)6.2用途： (72)6.3安装： (73)6.4使用： (73)6.6质量保证： (73)6.7售后服务： (73)７．包装、运输、贮存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４7.1包装 (74)7.2运输 (74)7.3储存 (74)８．开启使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７４8.1在有遮蔽的干燥场所进行开盒。

EBZ200悬臂式掘进机使用说明书三一重型装备有限公司二O一O年三月（V1.3）EBZ200悬臂式掘进机使用说明书目录序言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (6)第1节概述 (7)第2节主要结构 (9)第3节技术特性 (15)第二章产品使用操作 (18)第1节安装调整 (19)第2节作业操作 (20)第3节运输贮运 (24)第三章产品技术保养 (31)第1节保养维修 (32)第2节注油 (36)第3节 操作维护保养程序 (42)第4节 截割减速机维护保养规程 (48)第5节 伸缩部轴承维护保养规程 (50)第四章 故障分析与排除 (51)第五章 选配件 (58)序言衷心感谢您选用EBZ200悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ200悬臂式掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ200悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。

为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ200悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

EBZ200M综掘机操作规程EBZ200M综掘机操作规程一、液压部分的操作：EBZ200M综掘机操作规程一、液压部分的操作：1、使用前的准备和检查：(1). 非掘进机操作者，不得操作机器；(2). 必须检查确认顶板的支护可靠；(3). 在每天工作前应认真检查机器状况；(4). 操作者开动掘进机前，必须发出警报，只有在铲板前方和截割臂附近无人时，方可开动掘进机。
