一:电气操作1.向上搬动电器电控箱右侧电源开关手柄至“接通”的位置,此时前后照明灯同时点亮。
检查显示屏、电压表和机器周围,如果没有异常情况,即可按如下顺序进行开机操作。
(附图7、8)2.顺时针旋“信号、报警”开关,发出开机信号。
并观察工作现场,确认不能发生机械和人身事故方可开机。
3.顺时针旋油泵启动开关,油泵即可启动运转。
逆时针旋油泵电机停止开关,运行中的油泵电机运行停止。
(在试车时应注意油泵电机运转方向,若反转应重新接线)。
4.逆时针旋“信号、报警”开关,发出截割电机启动“报警”信号。
“报警”信号发出5秒钟后即可启动截割电机。
5.若需截割低速作业,顺时针旋截割电机低速启动开关,截割电机低速运行。
逆时针旋截割电机低速停止开关,运行中的截割低速电机运行停止。
若需截割高速作业,顺时针旋截割电机高速启动开关,截割电机高速运行。
逆时针旋截割电机高速停止开关,运行中的截割高速电机运行停止。
(试车时应当观察截割电机的旋转方向,若反转需重新接线)。
6.若需二运电机作业,顺时针旋二运电机启动开关,二运电机运行。
逆时针旋二运电机停止开关,运行中的二运电机运行停止。
(试车时应当观察二运电机的旋转方向,若反转需重新接线)。
7.停机操作顺序,原则上和开机顺序相反,也可根据实际情况进行。
注意不允许在不需要紧急停止的情况下,利用急停按钮停整机,也不允许利用停油泵电机的方法,停其它电机。
8.停机后,注意切断电源,取下电源开关手柄。
二:开机正常操作1、开机前的检查:⑴、首先检查周围的安全情况,并且注意巷道环境温度、有害气体等是否符合规定。
⑵、检查各注油点油量是否合适,油质是否清洁。
⑶、检查各电气结合面,螺丝是否齐全、紧固。
⑷、检查各电缆是否吊挂不良或绷得太紧,是否有外部损伤、漏电现象。
更要充分注意不要被掘进机压住或卷入履带内。
所有机械,电气系统裸露部分是否都有护罩,是否安全可靠,经检查确认安全无误后,方可开机。
2、正式运行前的准备工作⑴、先按按钮使电机微动,以确定其运转方向是否正确。
EBZ掘进机安全技术操作规程EBZ掘进机是一种用于地下工程掘进的专用设备,它的安全操作非常重要。
为了确保工作人员的安全和设备的正常运行,制定了EBZ 掘进机安全技术操作规程。
本文将对EBZ掘进机安全技术操作规程进行详细阐述,以提高工作人员的安全意识和操作水平。
一、总则1. EBZ掘进机的操作人员必须熟悉设备的结构、性能和操作规程,严格按照规程操作。
2. 在进行掘进作业前,必须对设备进行全面检查,确保设备处于正常运行状态。
3. 操作人员必须具备相关的技术知识和技能,熟练掌握各项安全操作技术。
二、设备准备1. 在操作EBZ掘进机前,必须确认工作场地的防护设施完善,并进行安全交底。
2. 对设备进行全面检查,包括机械部分、电气部分和液压系统,确保设备无故障。
3. 检查带电设备的接地情况,确保设备接地正常,避免电气事故发生。
4. 检查液压油的油位和压力,确保液压系统正常工作。
5. 检查掘进机刀盘的安装情况和刀盘的磨损程度,确保刀盘能够正常运转。
三、作业前准备1. 在进行掘进作业前,必须设置明显的警示标志和安全通道,确保人员安全。
2. 检查掘进井道的支护结构,确保井道的稳定性。
3. 检查通风系统的运行情况,确保有足够的新鲜空气供应。
4. 检查放炮作业的安全防护措施,确保爆破过程的安全。
四、作业操作1. 在掘进作业中,必须严格按照规定的速度进行,避免超速操作。
2. 控制刀盘的运转速度,确保刀盘在正常范围内运转。
3. 运行中严禁将手部或其他物品伸入刀盘或机头,以免造成人身伤害。
4. 发现井道不稳定或有漏水现象时,应立即停止作业,并及时报告相关负责人。
五、事故处理1. 发生事故时,首先要确保人员的生命安全,立即采取紧急救援措施。
2. 及时上报有关部门,协助进行事故调查和处理。
3. 给予事故责任者相应的处罚,并进行安全教育,以避免类似事故再次发生。
4. 对设备进行全面检修,并重新评估设备的安全性能,确保设备的正常运行。
EBZ230型掘进机电控系统使用说明书青岛天迅电气有限公司使用前请详细阅读本说明书注意事项1.开关箱隔爆外壳壳体结构和本安及非本安电路的电气参数,在出厂前均已装配调试合格,在维修和使用中用户不得擅自更改开关箱的结构及电气元件,不得改变本安电路和与本安电路有关的元器件的规格型号和参数,以确保本产品的防爆性能、电气性能和本安性能。
安装使用中不得随意改变本说明书中的配接设备。
2.设备在带电情况下,严禁松动隔爆壳紧固件,在检修或处理故障时,请注意“严禁带电开盖”、“断电后20分钟开盖”,并将煤尘打扫干净后方可松开紧固螺栓打开上盖或箱门。
3.必须确保电机接线、开关箱内变压器电压等级、主控制器工作状态与系统工作电压一致。
4.电缆引入装置的密封胶圈、金属垫圈、压板等不得残缺,防爆部位紧固螺栓、内外接地必须接牢。
定期检查各导线的连接是否有松动现象,特别是主回路各接线端。
5.异常情况时请按下“总急停”或拉下隔离开关断开开关箱电源,必要时停前级电源。
正常工作时禁止带负荷拉隔离开关停机。
6. 使用中应尽可能避开有淋水的地方。
7.非专业操作人员不得使用,以防止造成误操作。
操作人员离开时,必须将隔离开关搬至“断开”位置并把开关搬手取下。
目 次1 概述 (1)2 结构特征 (2)3 工作原理 (3)4 开关箱关联设备技术特征 (8)5 尺寸与重量 (10)6 安装和调试 (11)7 包装、运输、贮存 (17)8 开启使用 (18)9 订货须知 (18)10 警示 (18)11 电器元件明细表 (18)12 电气图 (19)1.概述1.1 产品特点:KXJ4-368/1140E-4矿用隔爆兼本质安全型组合开关箱(以下简称开关箱)、CXH4-4/12E掘进机用本安型操作箱(以下简称操作箱)、BAL1-36/127/150矿用隔爆型电铃、BZA1-10/24-1ZS矿用隔爆型压扣控制按钮、DGY35/24B隔爆照明灯、YBUS-230-6掘进机用隔爆型三相异步电动机(截割电机)、DYRB-90A泵站用隔爆型三相异步电动机(油泵电机)、YBD11-160-8050隔爆型电滚筒(二运电机)、YBU-37隔爆型三相异步电动机(风机电机)、GJC4低浓度甲烷传感器、流量开关组成EBZ230型掘进机电气系统。
EBZ200(230)掘进机使用维护说明书执行标准:MT/T238.3-2006Q/ZX003-2010山东中选机械设备有限公司(安装、使用产品前,请阅读使用维护说明书)2010 年 12 月目录安全警示 (1)一、机械液压部分 (2)1.概述 (2)2.结构特征与工作原理 (3)3.技术特征 (15)4.各部分的安装与调整 (18)5.使用操作 (26)6.故障分析与排除 (31)7.保养与维修 (33)8.运输及贮存 (37)9.操作、维护、保养规程 (40)二、电气部分 (45)概述 (45)1.开关箱型号 (45)2.适用范围 (45)3.结构特征 (46)4.工作原理 (47)5.开关箱及关联设备技术特征 (51)6.尺寸和重量 (53)7.安装与调试 (53)8.包装、运输、贮存 (60)9.开启使用 (60)10.订货须知 (60)11.元器件明细表 (60)三、附图 (61)四、安标受控件明细表 (65)安全警示1、掘进机的启动顺序:打开机器外来水阀门、预警、打开喷雾用水阀门、油泵电机、截割电机、第二运输机、第一运输机、星轮;2、所有液压元件不得泄漏,严禁在泄漏状态下开机工作;3、更换易损件时,应保持液压系统的清洁;4、关键部位的紧固螺栓应按设计力矩紧固;5、电气系统维修时,要严格按照警示牌“严禁带电开盖”操作。
先清扫外部,开关箱、操作箱打开后,周围空气相对湿度不大于90%(+25℃),在高温及恶劣环境下尽量不要开箱;6、按整机润滑图要求,由专人定期对各润滑点进行注油;7、当机械设备和人身处于危险场合时,应直接按急停止按钮停止掘进机;8、电气系统裸露部分的护罩,应安全可靠;9、进行顶板支护、检查、更换截齿作业时,必须先将操纵台前截割急停按钮锁紧;10、维修时,若人员必须进入机器下方时,要用方木打好木垛,经查验确保安全后,人员方可入内进行修理;11、安标控制件必须具有安全标志证书,且均在有效期内。

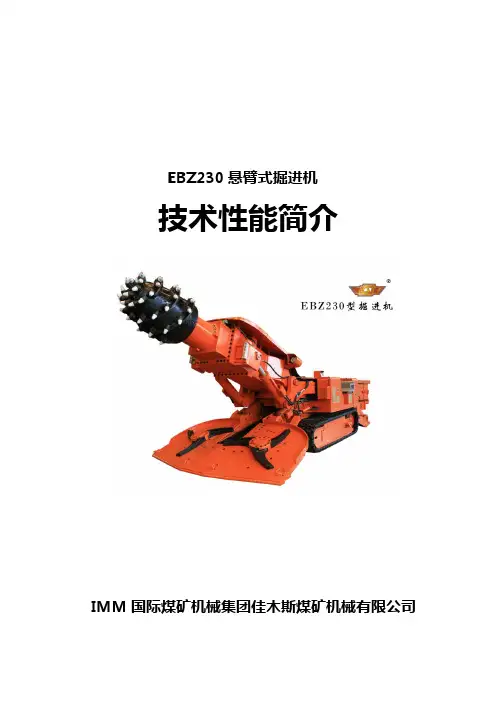

EBZ230悬臂式掘进机技术性能简介IMM国际煤矿机械集团佳木斯煤矿机械有限公司EBZ230掘进机适用范围及特点:EBZ230 掘进机是新型硬岩掘进机,该机主要用于煤岩硬度f≤8.5的硬岩、煤巷、半煤岩巷及软岩的巷道、隧道掘进。
也可在铁路、公路、水力工程等隧道中使用。
通过第二运输机,可与自卸车、梭车、皮带运输机等配套,能够实现截割、装载、运输连续作业。
最大定位截割断面可达25m2(截割宽度5.67米,截割高度4.46米)。
经济切割岩石的单向抗压强度为≤85MPa,最大可截割岩石的单向抗压强度100MPa。
纵向工作坡度≤±18。
EBZ230掘进机执行标准: MT/T238.3-2006 悬臂式掘进机通用技术条件Q/JC-11-2007 EBZ230悬臂式掘进机EBZ230掘进机专利技术:掘进机内喷雾装置(ZL20052002147.2)内喷雾给水装置(ZL200720116612.2)油缸涨紧装置(ZL200520021538.7)截割头螺旋滚筒(ZL200520021418.7) EBZ230掘进机使用环境条件:EBZ230掘进机在下列条件下可正常工作(1) 海拔不超过2000m;(2) 环境温度-20℃~+40℃;(3) 周围空气相对湿度不大于90%(+25℃);(4) 在有瓦斯、煤尘或其他爆炸性气体环境矿井中;(5) 与垂直面的安装斜度不超过18°;(6) 无破坏绝缘的气体或蒸气的环境中;(7) 无长期连续漏水的地方;(8) 污染等级:3级;(9) 安装类别:Ⅲ类。
EBZ230掘进机安全保护:(1)掘进机电控设备的设计、制造符合GB3836.1、GB3836.2.和《煤矿安全规程》2006版规定;(2)所有安标受控配套件均取得煤矿安全标志证;(3)掘进机设有起动报警装置和前后照明灯;(4)掘进机设有制动系统及防滑保护装置;(5) 截割机构和装运机构的传动系统设有过载保护装置;(6) 油泵电机和截割电机、二运电机之间启、停顺序,在电控系统中有闭锁装置;(7) 液压系统有过滤装置,还设有压力、油温、油位显示等保护装置;(8) 电控系统设有紧急切断和闭锁装置,在司机座位另一侧还装有紧急停止按钮;(9) 掘进机设有内、外喷雾系统,并有过滤装置、漏水检测及保护功能。

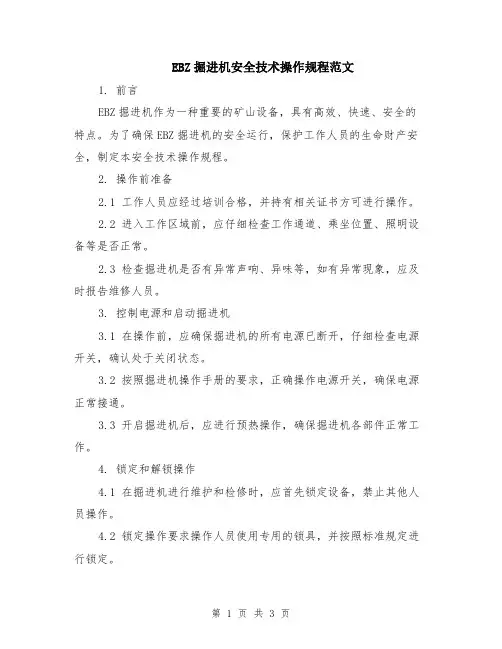

EBZ掘进机安全技术操作规程范文1. 前言EBZ掘进机作为一种重要的矿山设备,具有高效、快速、安全的特点。
为了确保EBZ掘进机的安全运行,保护工作人员的生命财产安全,制定本安全技术操作规程。
2. 操作前准备2.1 工作人员应经过培训合格,并持有相关证书方可进行操作。
2.2 进入工作区域前,应仔细检查工作通道、乘坐位置、照明设备等是否正常。
2.3 检查掘进机是否有异常声响、异味等,如有异常现象,应及时报告维修人员。
3. 控制电源和启动掘进机3.1 在操作前,应确保掘进机的所有电源已断开,仔细检查电源开关,确认处于关闭状态。
3.2 按照掘进机操作手册的要求,正确操作电源开关,确保电源正常接通。
3.3 开启掘进机后,应进行预热操作,确保掘进机各部件正常工作。
4. 锁定和解锁操作4.1 在掘进机进行维护和检修时,应首先锁定设备,禁止其他人员操作。
4.2 锁定操作要求操作人员使用专用的锁具,并按照标准规定进行锁定。
4.3 解锁操作时,应确认设备维修和检修工作已经完成,并确保设备处于安全状态。
5. 开始掘进作业5.1 控制掘进机的速度,确保在安全范围内运行。
5.2 定期检查掘进机的各个部件,确认其运行正常,如发现问题,应及时停机检修。
5.3 在掘进作业中,应加强巡视,及时清理堵塞物,防止发生事故。
6. 应急情况处理6.1 在发生事故或紧急情况时,首先要保护自己的安全,然后进行报警。
6.2 在掘进机发生故障时,应及时停机,并报告维修人员到现场进行处理。
6.3 火灾事故应立即使用灭火器进行灭火,并通知消防部门进行处理。
7. 工作结束7.1 掘进工作结束后,应关闭掘进机所有电源,并做好设备的安全防护。
7.2 清理现场,保持环境整洁,避免杂物妨碍工作或造成安全隐患。
7.3 停机检修前,应对掘进机进行全面检查,确保设备完好,防止影响下次作业。
8. 后记本安全技术操作规程的目的在于规范EBZ掘进机的安全操作,保护工作人员的安全,并提高工作效率。

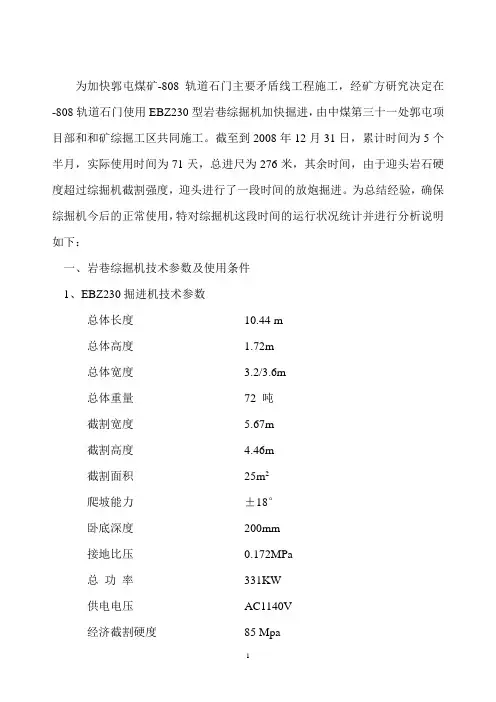

为加快郭屯煤矿-808轨道石门主要矛盾线工程施工,经矿方研究决定在-808轨道石门使用EBZ230型岩巷综掘机加快掘进,由中煤第三十一处郭屯项目部和和矿综掘工区共同施工。
截至到2008年12月31日,累计时间为5个半月,实际使用时间为71天,总进尺为276米,其余时间,由于迎头岩石硬度超过综掘机截割强度,迎头进行了一段时间的放炮掘进。
为总结经验,确保综掘机今后的正常使用,特对综掘机这段时间的运行状况统计并进行分析说明如下:一、岩巷综掘机技术参数及使用条件1、EBZ230掘进机技术参数总体长度10.44 m总体高度 1.72m总体宽度 3.2/3.6m总体重量72 吨截割宽度 5.67m截割高度 4.46m截割面积25m2爬坡能力±18°卧底深度200mm接地比压0.172MPa总功率331KW供电电压AC1140V经济截割硬度85 Mpa第一运输机中双链2、EBZ230 掘进机正常工作使用条件(1) 海拔不超过2000m;(2) 环境温度-20℃~+40℃;(3) 周围空气相对湿度不大于90%(+25℃);(4) 在有瓦斯、煤尘或其他爆炸性气体环境矿井中;(5) 与垂直面的安装斜度不超过18°;(6) 无破坏绝缘的气体或蒸气的环境中;(7) 无长期连续漏水的地方;二、EBZ230综掘机在郭屯矿使用状况统计岩巷综掘机,7月上旬由副井下井,7月19完成井下组装并进行了试运行,7月20日夜班进行截割,截割的效果良好。
8月份进行正式掘进,由于双方队伍都是第一次接触岩巷综掘机,熟练工较少,人员、机器处于磨合阶段,8月份全月完成进尺106米。
9月份,为加快综掘速度,在综掘机二运后面安装三运皮带机,满足综掘机在掘进过程中达到连续出矸的目的。
并于9月4日完成三运皮带机的安装调试,运行后效果良好,且连续几天进尺超过4米以上。
9月15日的中班迎头揭露石英质中砂岩,硬度大,坚固性系数达到10以上,远远超过了的硬度截割要求,综掘机在截割的过程中截割头与岩石之间磨擦火星四溅,形成一个火球状,每班损坏截齿10-20把以上,因综掘机的震动较大造成综掘机Ф24的盖板螺丝断裂,油箱、管路出现渗漏油现象。

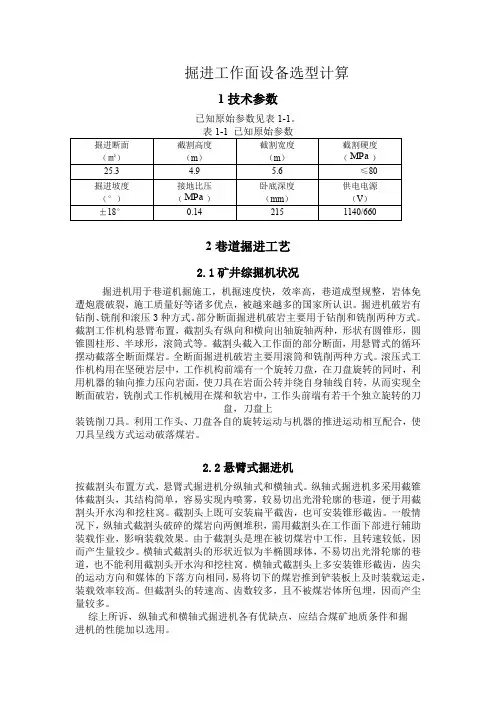

掘进工作面设备选型计算1技术参数已知原始参数见表1-1。
2巷道掘进工艺2.1矿井综掘机状况掘进机用于巷道机掘施工,机掘速度快,效率高,巷道成型规整,岩体免遭炮震破裂,施工质量好等诸多优点,被越来越多的国家所认识。
掘进机破岩有钻削、铣削和滚压3种方式。
部分断面掘进机破岩主要用于钻削和铣削两种方式。
截割工作机构悬臂布置,截割头有纵向和横向出轴旋轴两种,形状有圆锥形,圆锥圆柱形、半球形,滚筒式等。
截割头截入工作面的部分断面,用悬臂式的循环摆动截落全断面煤岩。
全断面掘进机破岩主要用滚筒和铣削两种方式。
滚压式工作机构用在坚硬岩层中,工作机构前端有一个旋转刀盘,在刀盘旋转的同时,利用机器的轴向推力压向岩面,使刀具在岩面公转并绕自身轴线自转,从而实现全断面破岩,铣削式工作机械用在煤和软岩中,工作头前端有若干个独立旋转的刀盘,刀盘上装铣削刀具。
利用工作头、刀盘各自的旋转运动与机器的推进运动相互配合,使刀具呈线方式运动破落煤岩。
2.2悬臂式掘进机按截割头布置方式,悬臂式掘进机分纵轴式和横轴式。
纵轴式掘进机多采用截锥体截割头,其结构简单,容易实现内喷雾,较易切出光滑轮廓的巷道,便于用截割头开水沟和挖柱窝。
截割头上既可安装扁平截齿,也可安装锥形截齿。
一般情况下,纵轴式截割头破碎的煤岩向两侧堆积,需用截割头在工作面下部进行辅助装载作业,影响装载效果。
由于截割头是埋在被切煤岩中工作,且转速较低,因而产生量较少。
横轴式截割头的形状近似为半椭圆球体,不易切出光滑轮廓的巷道,也不能利用截割头开水沟和挖柱窝。
横轴式截割头上多安装锥形截齿,齿尖的运动方向和媒体的下落方向相同,易将切下的煤岩推到铲装板上及时装载运走,装载效率较高。
但截割头的转速高、齿数较多,且不被煤岩体所包埋,因而产尘量较多。
综上所诉,纵轴式和横轴式掘进机各有优缺点,应结合煤矿地质条件和掘进机的性能加以选用。
2.3巷道掘进工艺目前国内外采用最多的是部分断面掘进机,这种掘进机比较灵活,可使煤岩分掘。
目 录序言 (1)特别提示 (2)重要安全事项 (3)第一章 产品资料 (4)第1节 概述 (5)第2节 主要结构 (7)第3节 技术特性 (13)第二章 产品使用操作 (16)第1节 安装调整 (17)第2节 作业操作 (18)第3节 运输贮运 (22)第三章 产品技术保养 (29)第1节 保养维修 (30)第2节 注油 (34)第3节 操作维护保养程序 (39)第四章 故障分析与排除 (48)第五章 选配件 (57)第六章 电气部分 (61)第1节 概述 (62)第2节 技术参数和特征………………………………………63第3节电路的组成及工作原理 (66)第4节操作方法 (75)第5节注意事项 (76)第6节维护 (79)第7节运输及储存 (84)序言衷心感谢您选用EBZ160悬臂式掘进机,我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓,集长期从事煤炭机械设计和制造的经验而研制的EBZ160悬臂式掘进机,该机适用于煤巷或半煤岩巷以及软岩的巷道掘进,也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ160悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生,必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会:——帮助您了解本机器;——避免由于不适当操作而引起的机器故障;——增加机器的可靠性;——延长机器的使用寿命;——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得,以便能够随时阅读。
只有完全了解说明书的内容,您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示:请您精心维护和正确使用EBZ160悬臂式掘进机,对于违反下列规定而造成的后果,三一重装无义务承担责任:1.使用掘进机前,务必仔细阅读本说明书,并按所述要求进行操作;2.应按本说明书所规定的范围内使用掘进机,不得随意另作它用;3.操作人员必须是经过培训的熟练工人。
EBZ230掘进机在大断面岩巷掘进施工中的技术应用【摘要】目前我国煤矿大断面岩巷掘进通常采用钻爆法,机械化程度较低,当巷道长度过长时,用常规钻爆法进行巷道施工需要相当长的工期,掘进效率极低。
针对大断面岩巷的掘进,我矿引进EBZ230掘进机,对-350大巷进行施工,并创造了我矿岩巷月进202米的最高历史记录。
【关键词】EBZ230;掘进机;大断面岩巷;技术应用-350大巷位于-350水平,北侧为4224采区、南侧为规划中的4231采区,-350大巷担负规划中的4226、4231、4232采区的煤炭运输任务,掘进总长度为1553m,方位自-350煤仓按239°30′掘进,巷道净断面为宽×高=5.3m×3.5m,断面积为19.25m2。
采用锚网喷并加打锚索支护。
1 掘进巷道条件分析-350大巷地质情况。
-350大巷位于四井的西翼,根据探测资料及4224采区、4225采区实际揭露资料分析,地层走向为北东向,倾角12度左右,地层倾向变化较大。
岩石组成主要为细砂岩和泥质细沙岩,层理发育,硬度较大。
硬度f=6~8。
巷道西部为F101断层,走向北偏西,落差为120m,受其影响,预计本区伴生断层较多。
地表水对本巷道掘进无影响,本巷道北部为4224采区,西部为F101断层,主要含水层为2号顶板砂岩水及4225采区下部空区下泄积水,预计最大涌水量为80m3/h,工作面正常涌水量为50m3/h。
2 EBZ230掘进机介绍EBZ230掘进机由我国佳木斯煤矿机械有限公司研制生产。
EBZ230掘进机集成了国际先进技术,拥有我国自主知识产权,能够实现连续切割、装载、运输作业,工作过程中对周围岩石扰动小,开挖安全、成型质量高,超欠挖小,巷道成型规则,开挖的断面形状和尺寸可任意变化,该机整机调动灵活,使用可靠。
该设备取代煤矿生产传统方式上的炮掘炮采,提高了矿下工作环境的安全性和人性化,有效的提高了生产效率和降低了生产成本。
