钢筋混凝土梁板结构受力性能分析一、概述钢筋混凝土梁板结构是建筑中常见的一种结构形式，其具有承载能力高、刚度好、耐久性强等特点。
在进行钢筋混凝土梁板结构设计时，需要对其受力性能进行分析，以保证结构的安全可靠性。
本文主要介绍钢筋混凝土梁板结构受力性能分析的具体步骤和注意事项。
二、受力分析1.荷载分析钢筋混凝土梁板结构的荷载分为静荷载和动荷载两种。
其中静荷载包括自重荷载和附加荷载，动荷载包括风荷载、地震荷载和人员荷载等。
在进行荷载计算时，需要根据建筑的具体情况和相关规范进行计算。
2.结构分析钢筋混凝土梁板结构的结构分析主要包括弯矩、剪力和轴力等分析。
在进行结构分析时，需要利用相关的计算方法和工具进行计算，其中常用的计算方法包括弹性分析法、刚度影响系数法和有限元法等。
3.受力分析在进行受力分析时，需要对梁板结构的受力性能进行全面分析。
其中，需要分析梁板结构的强度、稳定性和刚度等指标，并根据相关规范和实际情况进行评估。
在进行受力分析时，需要注意以下几点：（1）考虑荷载的影响，进行弯矩、剪力和轴力等分析；（2）根据强度和稳定性要求，进行梁板结构的验算；（3）根据刚度要求，进行梁板结构的刚度分析。
三、设计要求在进行钢筋混凝土梁板结构设计时，需要满足以下要求：1.强度要求钢筋混凝土梁板结构的强度要求是指在荷载作用下，结构不会发生破坏或者失效。
强度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
2.稳定性要求钢筋混凝土梁板结构的稳定性要求是指在荷载作用下，结构不会发生失稳。
稳定性要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
3.刚度要求钢筋混凝土梁板结构的刚度要求是指在荷载作用下，结构不会发生过度变形。
刚度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
四、设计流程钢筋混凝土梁板结构的设计流程如下：1.确定设计荷载在进行设计时，需要确定钢筋混凝土梁板结构的设计荷载，包括自重荷载、附加荷载和动荷载等。
钢筋混凝土梁板结构受力性能分析一、前言钢筋混凝土梁板结构是建筑工程中常见的一种结构形式，其受力性能的分析对于保证建筑物的安全具有重要的意义。
本文将通过对钢筋混凝土梁板结构受力性能分析的详细介绍，为工程师和设计人员提供一定的参考。
二、梁板结构的基本概念钢筋混凝土梁板结构是由梁、板和柱等构件组成的一种结构形式。
其中，梁是承受水平荷载的主要构件，板是连接梁和柱的平面构件，柱则支撑整个结构。
梁板结构在承受荷载时，受力形式主要有弯曲、剪切和压力等。
三、梁的受力分析1. 弯曲受力分析梁的弯曲受力是指由于外力作用产生的梁的弯曲形变所引起的内力。
根据材料力学的基本原理，梁的弯曲应力可以通过弯矩和截面惯性矩计算得出。
同时，为了保证梁的强度满足要求，还需要对梁的受压区和受拉区进行分析，计算出其产生的应力大小，并进行比较。
2. 剪切受力分析梁的剪切受力是指由于外力作用产生的梁沿截面平面内的剪应力所引起的内力。
剪切应力的大小可以通过剪力和截面面积计算得出。
同时，为了保证梁的剪切强度满足要求，还需要对梁的截面形状进行分析，计算出其惯性矩和剪跨比，并进行比较。
3. 稳定性分析梁的稳定性是指在承受外力作用时，梁的抗弯刚度是否足够，以及梁的变形是否满足要求。
对于一般情况下的梁，可以通过计算梁的截面抗弯刚度和截面的变形情况来进行稳定性分析。
四、板的受力分析1. 弯曲受力分析板的弯曲受力是指由于外力作用产生的板的弯曲形变所引起的内力。
与梁的弯曲受力相似，板的弯曲应力可以通过弯矩和截面惯性矩计算得出。
2. 剪切受力分析板的剪切受力是指由于外力作用产生的板沿平面内的剪应力所引起的内力。
剪切应力的大小可以通过剪力和截面面积计算得出。
与梁不同的是，板的剪切强度还需要考虑板的支承方式和板的几何形状等因素。
3. 稳定性分析板的稳定性是指在承受外力作用时，板的抗弯刚度是否足够，以及板的变形是否满足要求。
对于一般情况下的板，可以通过计算板的截面抗弯刚度和板的变形情况来进行稳定性分析。
青岛黄海职业学院教师教案（编号1）年月日课题第八章钢筋混凝土梁板结构 8-1 概述课时教学目的熟悉钢筋混凝土梁板结构的主要分类及其各自特点教学重点现浇整体式的特点教学难点肋形楼盖、井式楼盖、无梁楼盖教学关键点钢筋混凝土梁板结构的主要分类及其各自特点教具《建筑结构》教材及教案板书设计第八章钢筋混凝土梁板结构 8-1 概述（一）现浇整体式（二）装配式楼盖1、肋形楼盖：2、井式楼盖3、无梁楼盖（三）装配整体式楼盖第页教案内容及教学过程提示与补充课题导入：钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其实例有楼盖、楼梯和雨蓬。
课程新授：6-1 概 述应用：钢筋砼楼（屋）盖、楼梯、雨篷和筏板式基础等。
分类：（一）现浇整体式 1、肋形楼盖：特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布臵灵活，用钢量较低。
第 页按施工方法的不同现浇整体式装配整体式预制装配式 现浇肋形楼盖 单向板肋形楼盖双向板肋形楼盖教案内容及教学过程提示与补充2、井式楼盖特点：由双向板与交叉梁组成，交叉梁 无主、次之分，交叉点不设柱，建筑效 果较好，整个楼盖相当于一块大型双向 受力的平板。
应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。
3、无梁楼盖特点：不设梁肋，将板直接支承在柱上， 有时在柱上部设臵柱帽（矩形），具有结 构高度小，板底平整，采光、通风效果 好等特点。
应用：柱网接近正方形，l ≯6m 的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。
第 页教案内容及教学过程提示与补充（二）装配式楼盖特点：采用预制板、现浇梁或预制梁和预制板结合而成。
节省模板、工期短，但整体性、防水性、抗震性较差，楼板不能开洞。
（三）装配整体式楼盖特点：预制梁、板吊装就位后，再在板面现浇叠合层而形成整体，整体性较好、节省模板，需二次浇筑砼，费工费料，造价较高。
应用：多层厂房、高层民用建筑、有抗震要求的建筑。
参考资料：《混凝土结构与砌体结构》中国电力出版社《建筑结构》中国建筑工业出版社《混凝土结构设计规范》（GB50010-2001）课堂巩固：思考题1.2课堂小结：类比学习各类梁板结构的特点，尤其重点学习现浇整体式楼盖作业布置：思考题1.2第页青岛黄海职业学院教师教案（编号2）年月日课题8-2单向板肋梁楼盖（第一讲）课时教学目的了解单向板肋梁楼盖的结构组成，结构布置以及承重方案选择，及其设计计算；熟悉：按塑性理论的设计计算了解：塑性铰、塑性内力重分布和截面配筋；教学重点单向板肋梁楼盖设计计算理论及其步骤教学难点包络图等概念；按塑性理论的设计计算；塑性铰、塑性内力重分布和截面配筋；教学关键点包络图等概念；按塑性理论的设计计算；教具《建筑结构》教材及教案板书设计8-2单向板肋梁楼盖（第一讲）一、分析单向板和双向板的受力特点：二、楼盖的传力路线三、单向板肋梁楼盖设计4、塑性法计算内力第页教案内容及教学过程提示与补充课题导入：复习第4章受弯构件的受力特点及计算，了解楼盖的受力特点课程新授：8-2单向板肋梁楼盖【肋形楼盖分类】沿短边l1方向受力，沿长边l2方向忽略；双向板楼盖——板沿两方向同时受力。

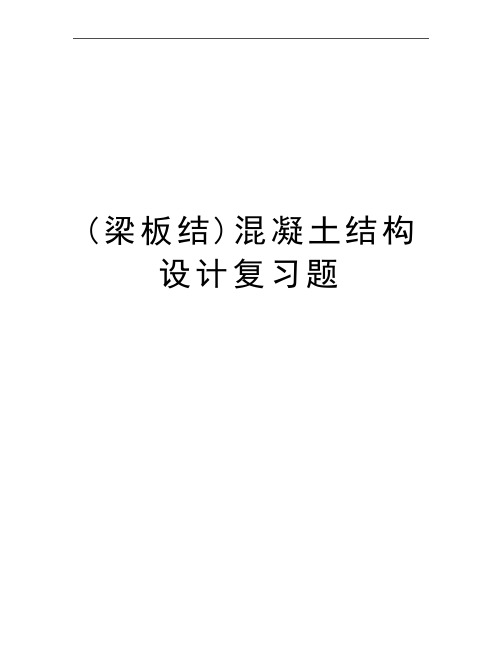

(梁板结)混凝土结构设计复习题混凝土结构设计习题楼盖(200题)一、填空题（共48题）１.单向板肋梁楼盖荷载的传递途径为→→→→→。
2.在钢筋混凝土单向板设计中，板的短跨方向按配置钢筋，长跨方向按_ 配置钢筋。
3.多跨连续梁板的内力计算方法有_ __和 ___ 两种方法。
4.四边支承板按弹性理论分析，当L2/L1≥_ __时为_ ；当L2/L1<__ _时为_ 。
5.常用的现浇楼梯有_____和______两种。
6．对于跨度相差的现浇钢筋混凝土连续梁、板，可按等跨连续梁进行内力计算。
7、双向板上荷载向两个方向传递，长边支承梁承受的荷载为分布；短边支承梁承受的荷载为分布。
8、按弹性理论对单向板肋梁楼盖进行计算时，板的折算恒载，折算活载9、对结构的极限承载力进行分析时，需要满足三个条件，即、和。
当三个条件都能够满足时，结构分析得到的解就是结构的真实极限荷载。
10、对结构的极限承载能力进行分析时，满足和的解称为上限解，上限解求得的荷载值大于真实解；满足和的解称为下限解，下限解求得的荷载值小于真实解。
11、在计算钢筋混凝土单向板肋梁楼盖中次梁在其支座处的配筋时，次梁的控制截面位置应取在支座处，这是因为12、钢筋混凝土超静定结构内力重分布有两个过程，第一过程是由于引起的，第二过程是由于引起的。
13、按弹性理论计算连续梁、板的内力时，计算跨度一般取之间的距离。
按塑性理论计算时，计算跨度一般取。
14、在现浇单向板肋梁楼盖中，单向板的长跨方向应放置分布钢筋，分布钢筋的主要作用是：_ 、_ 、_ ，_ 、_ 。
15、钢筋混凝土塑性铰与一般铰相比，其主要的不同点是：_ 、_ 、_ 。
16、塑性铰的转动限度，主要取决于_ 、_ 和 _ 。
当低或中等配筋率，即相对受压区高度ξ值较低时，其内力重分布主要取决于 _ ，这时内力重分布是 _ 。
当配筋率较高即ξ值较大时，内力重分布取决于 ，其内力重分布是 。
17、为使钢筋混凝土板有足够的刚度，连续单向板的厚度与跨度之比宜大于18、柱作为主梁的不动铰支座应满足 _ 条件，当不满足这些条件时，计算简图应 _ 。
一、规范名称及编号最新版本的砼结构工程施工规范名称为《混凝土结构工程施工规范》（GB50666-2011），编号为GB50666-2011。
二、规范内容1. 模板工程：规范对模板的选材、设计、制作、安装、拆除等方面提出了明确要求，以确保模板工程质量和安全。
2. 钢筋工程：规范对钢筋的加工、绑扎、焊接、安装等方面进行了详细规定，以保证钢筋工程质量。
3. 预应力工程：规范对预应力筋的张拉、锚固、张拉控制、预应力损失等方面提出了具体要求，以确保预应力工程质量。
4. 混凝土制备与运输：规范对混凝土的配合比设计、原材料选择、搅拌、运输、浇筑、养护等方面进行了详细规定，以确保混凝土质量。
5. 现浇结构工程：规范对现浇梁、板、柱、墙等构件的施工方法、质量控制、验收等方面提出了具体要求。
6. 装配式结构工程：规范对装配式混凝土结构的设计、生产、运输、安装、验收等方面进行了规定，以提高装配式建筑的质量和效率。
7. 冬期、高温和雨期施工：规范对特殊气候条件下的混凝土结构工程施工提出了具体要求，以确保施工质量和安全。
8. 环境保护：规范对混凝土结构工程施工过程中的环境保护提出了要求，以减少对环境的影响。
三、规范创新点1. 系统地提出了模板及支架设计方法的构造措施，提高了模板工程的稳定性和安全性。
2. 提出了预应力结构工程耐久性相关的施工规定，有利于促进我国预应力施工技术的发展。
3. 首次提出高温、雨期施工和环境保护的技术要求，体现了可持续发展理念。
4. 反映国内装配式混凝土结构发展的实际情况，系统提出了装配式结构施工验算的技术规定。
总之，最新砼结构工程施工规范对提高混凝土结构工程施工质量、安全、进度和环保等方面具有重要意义。
施工单位和从业人员应认真学习、严格执行规范要求，确保混凝土结构工程施工质量。
