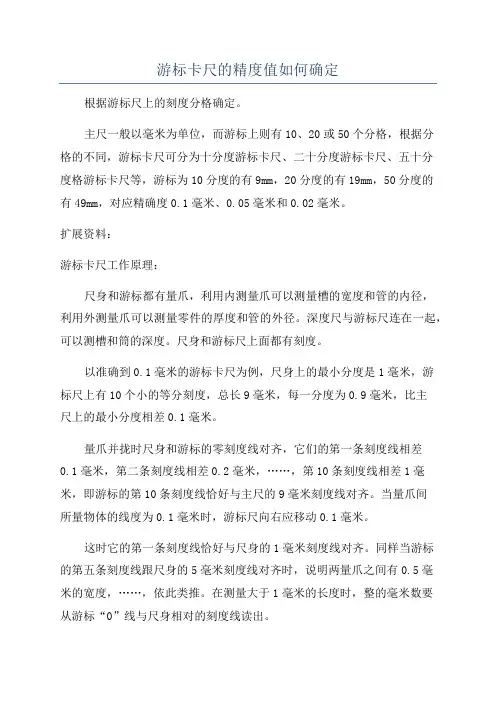

游标卡尺的精度值如何确定
根据游标尺上的刻度分格确定。
主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分
格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分
度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的
有49mm，对应精确度0.1毫米、0.05毫米和0.02毫米。
扩展资料：
游标卡尺工作原理：

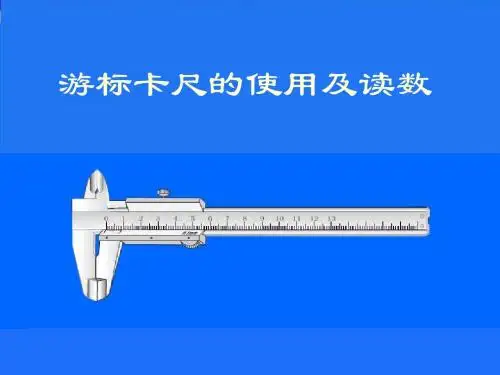

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，
利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游
标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主
尺上的最小分度相差0.1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差
0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。
当量爪间
所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标
的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫
米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要
从游标“0”线与尺身相对的刻度线读出。

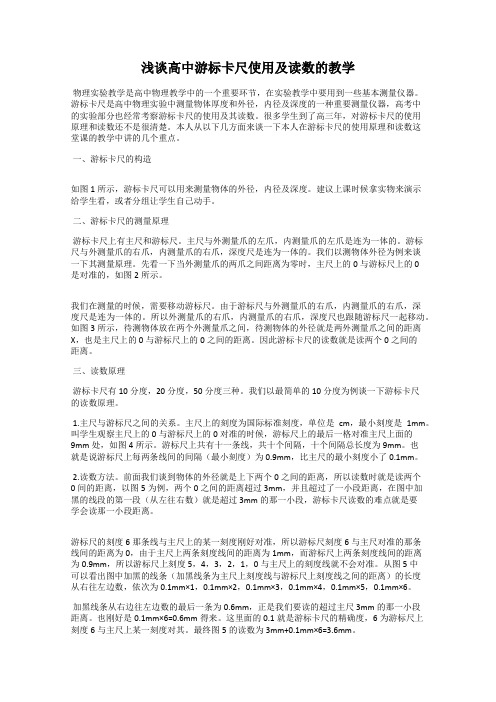

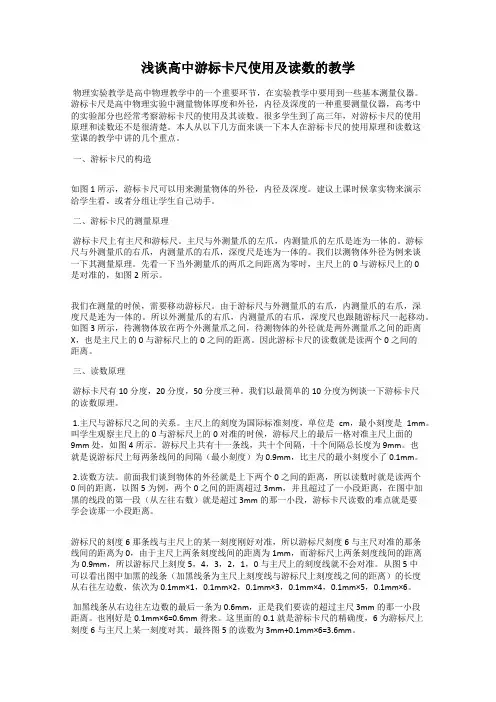

浅谈高中游标卡尺使用及读数的教学物理实验教学是高中物理教学中的一个重要环节，在实验教学中要用到一些基本测量仪器。
游标卡尺是高中物理实验中测量物体厚度和外径，内径及深度的一种重要测量仪器，高考中的实验部分也经常考察游标卡尺的使用及其读数。
很多学生到了高三年，对游标卡尺的使用原理和读数还不是很清楚。
本人从以下几方面来谈一下本人在游标卡尺的使用原理和读数这堂课的教学中讲的几个重点。
一、游标卡尺的构造如图1所示，游标卡尺可以用来测量物体的外径，内径及深度。
建议上课时候拿实物来演示给学生看，或者分组让学生自己动手。
二、游标卡尺的测量原理游标卡尺上有主尺和游标尺。
主尺与外测量爪的左爪，内测量爪的左爪是连为一体的。
游标尺与外测量爪的右爪，内测量爪的右爪，深度尺是连为一体的。
我们以测物体外径为例来谈一下其测量原理。
先看一下当外测量爪的两爪之间距离为零时，主尺上的0与游标尺上的0是对准的，如图2所示。
我们在测量的时候，需要移动游标尺。
由于游标尺与外测量爪的右爪，内测量爪的右爪，深度尺是连为一体的。
所以外测量爪的右爪，内测量爪的右爪，深度尺也跟随游标尺一起移动。
如图3所示，待测物体放在两个外测量爪之间，待测物体的外径就是两外测量爪之间的距离X，也是主尺上的0与游标尺上的0之间的距离。
因此游标卡尺的读数就是读两个0之间的距离。
三、读数原理游标卡尺有10分度，20分度，50分度三种。
我们以最简单的10分度为例谈一下游标卡尺的读数原理。
1.主尺与游标尺之间的关系。
主尺上的刻度为国际标准刻度，单位是cm，最小刻度是1mm。
叫学生观察主尺上的0与游标尺上的0对准的时候，游标尺上的最后一格对准主尺上面的9mm处，如图4所示。
游标尺上共有十一条线，共十个间隔，十个间隔总长度为9mm。
也就是说游标尺上每两条线间的间隔（最小刻度）为0.9mm，比主尺的最小刻度小了0.1mm。
2.读数方法。
前面我们谈到物体的外径就是上下两个0之间的距离，所以读数时就是读两个0间的距离，以图5为例，两个0之间的距离超过3mm，并且超过了一小段距离，在图中加黑的线段的第一段（从左往右数）就是超过3mm的那一小段，游标卡尺读数的难点就是要学会读那一小段距离。
游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。
如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。
主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。
游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。
如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：精确度⨯=⨯=⨯-=-=∆61.069.066mmmmmmLLLbcdc同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度⨯=∆nL三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为mmmm1.0101=；20分度游标卡尺精确度为mmmm05.0201=；50分度游标卡尺精确度为mmmm02.0501=；2、从主尺读出游标尺零刻线前的毫米数1L；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度⨯=nL2,得游标尺示数L2；4、测量结果精确度⨯+=+=nLLLL121，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1主尺上读的毫米数＋0.1 n20190.050.05主尺上读的毫米数＋0.05 n50490.020.02主尺上读的毫米数＋0.02 n5、注意单位和有效数字“0”游标尺不需要估读。
四、练习题：1.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。
用它测量一工件的长度，如下左图所示，图示的读数是 mm。
答案：104.00mm2.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。

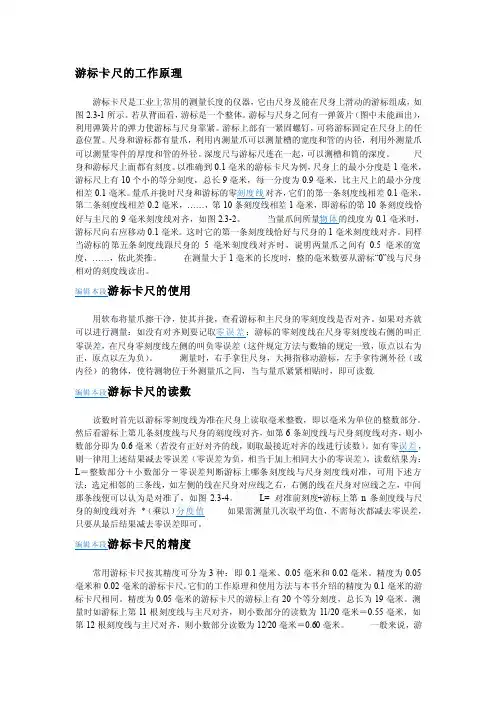

游标卡尺的工作原理游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。
若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2.3-2。
当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
编辑本段游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数.编辑本段游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。

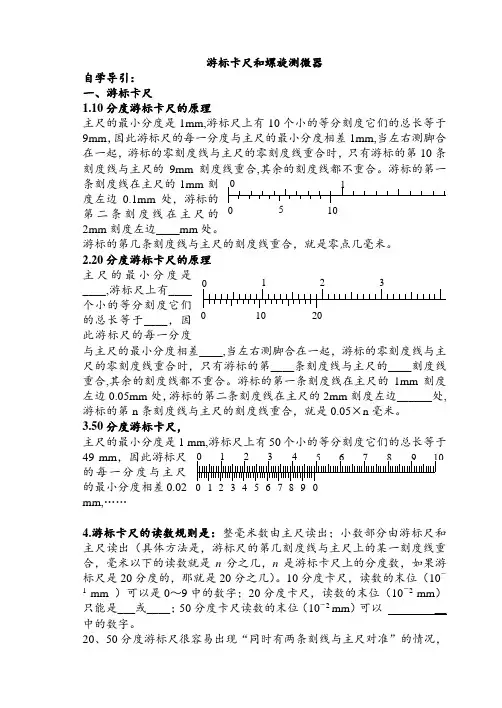

游标卡尺和螺旋测微器自学导引：一、游标卡尺1.10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm ，因此游标尺的每一分度与主尺的最小分度相差1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。
游标的第一条刻度线在主尺的1mm 刻度左边0.1mm 处，游标的第二条刻度线在主尺的2mm 刻度左边____mm 处。
游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
2.20分度游标卡尺的原理主尺的最小分度是____,游标尺上有____个小的等分刻度它们的总长等于____，因此游标尺的每一分度与主尺的最小分度相差____,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第____条刻度线与主尺的____刻度线重合,其余的刻度线都不重合。
游标的第一条刻度线在主尺的1mm 刻度左边0.05mm 处，游标的第二条刻度线在主尺的2mm 刻度左边______处,游标的第n 条刻度线与主尺的刻度线重合，就是0.05×n 毫米。
3.50分度游标卡尺，主尺的最小分度是1 mm,游标尺上有50个小的等分刻度它们的总长等于49 mm ，因此游标尺的每一分度与主尺的最小分度相差0.02 mm,……4.游标卡尺的读数规则是：整毫米数由主尺读出；小数部分由游标尺和主尺读出（具体方法是，游标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n 分之几，n 是游标卡尺上的分度数，如果游标尺是20分度的，那就是20分之几）。
10分度卡尺，读数的末位（10－1 mm ）可以是0～9中的数字；20分度卡尺，读数的末位（10－2 mm ）只能是___或____；50分度卡尺读数的末位（10－2 mm ）可以 __ 中的数字。
20、50分度游标尺很容易出现“同时有两条刻线与主尺对准”的情况，05 10 0 110 20 0 1 2 3 0 1 2 3 4 5 6 7 8 9 00 1 2 3 4 5 6 7 8 9 10D E 读数时应选“对得更准”的一条。

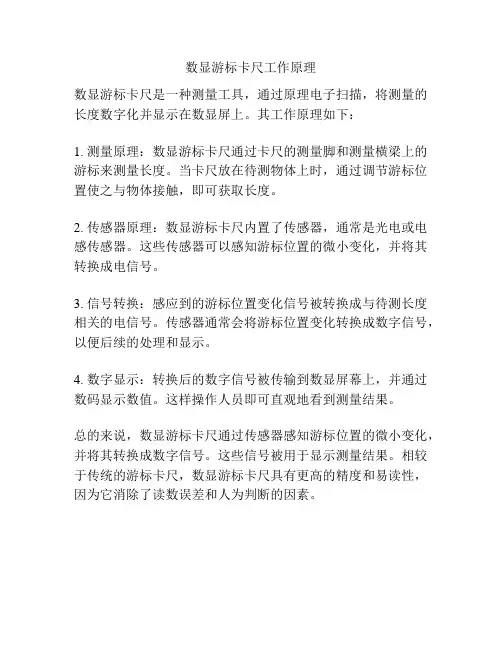

数显游标卡尺工作原理
数显游标卡尺是一种测量工具，通过原理电子扫描，将测量的长度数字化并显示在数显屏上。
其工作原理如下：
1. 测量原理：数显游标卡尺通过卡尺的测量脚和测量横梁上的游标来测量长度。
当卡尺放在待测物体上时，通过调节游标位置使之与物体接触，即可获取长度。
2. 传感器原理：数显游标卡尺内置了传感器，通常是光电或电感传感器。
这些传感器可以感知游标位置的微小变化，并将其转换成电信号。
3. 信号转换：感应到的游标位置变化信号被转换成与待测长度相关的电信号。
传感器通常会将游标位置变化转换成数字信号，以便后续的处理和显示。
4. 数字显示：转换后的数字信号被传输到数显屏幕上，并通过数码显示数值。
这样操作人员即可直观地看到测量结果。
总的来说，数显游标卡尺通过传感器感知游标位置的微小变化，并将其转换成数字信号。
这些信号被用于显示测量结果。
相较于传统的游标卡尺，数显游标卡尺具有更高的精度和易读性，因为它消除了读数误差和人为判断的因素。
游标卡尺读数原理游标卡尺是一种比较精密的量具，在测量中用得最多。
通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。
如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。
图1 游标卡尺1．游标卡尺的刻线原理与读数方法以刻度值0.02mm的精密游标卡尺为例（图1），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。
在副尺上有副尺固定螺钉。
主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。
这种游标卡尺的副尺刻度是把主尺刻度49mm的长度，分为50等份，即每格为：mm主尺和副尺的刻度每格相差：1-0.98=0.02mm即测量精度为0.02mm。
如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则工件的厚度为0.02mm。
同理，测量0.06mm或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。
读数方法，可分三分步骤；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。
图2 0.02mm游标卡尺的读数方法如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0 线后的第9条线与主尺的一条刻线对齐。
副尺0 线后的第9条线表示：0.02 X9= 0.18 mm所以被测工件的尺寸为：64+0.18=64.18 mm2．游标卡尺的使用与注意事项（1）游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。
如图3所示，其中a)图为测量工件宽度的方法，b)图为测量工件外径的方法，c)图为测量工件内径的方法，d)图为测量工件深度的方法。
图3 游标卡尺的应用a) 测量工件宽度b) 测量工件外径c) 测量工件内径d) 测量工件深度（2）注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。
