AutoCAD关于“多重插入引用”(多重块)的分解

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：cad相关| 标签：cad多重插入块分解|举报|字号订阅工作中遇到了无法分解的“多重插入块”的问题，正当准备纯手工绘制原图的时候，尝试百度，得到了以下的办法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上(defun c:unlk (/en ent)(setq en (entsel "n请选择被加密的图形:"))(if en(if(=(cdr (assoc 0(setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "nOK，解密成功。

")(princ))什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

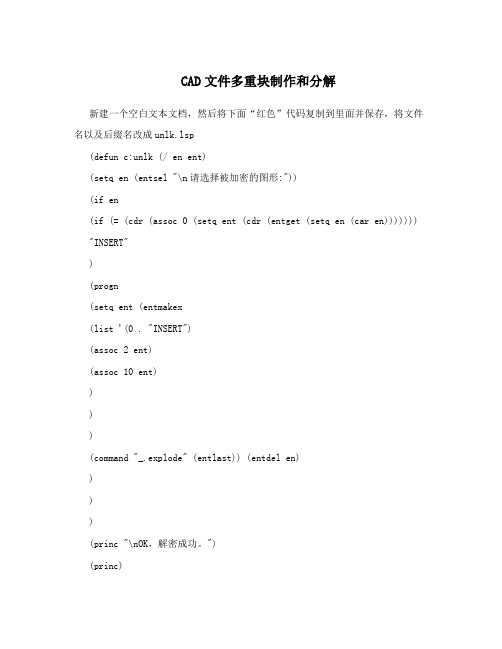

CAD文件多重块制作和分解新建一个空白文本文档，然后将下面“红色”代码复制到里面并保存，将文件名以及后缀名改成unlk.lsp(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast)) (entdel en))))(princ "\nOK，解密成功。

")(princ))先打开无法分解的图纸，然后找到工具?加载应用程序，然后找到“unlk.lsp”那个文件点一下，然后点击“加载”按钮，对话框左下角提示”加载成功“，然后点击“关闭”按钮;然后输入命令 unlk 空格，然后点一下图形，就大功告成了～如果一次不成，就多用几次unlk，因为用了多次引用快……2、把“普通块”转为“多重插入块”将文件名以及后缀名改成lockb.lsp(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n 点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e)) (setq e (subst (cons 71 1) c_zm71 e)) (setq e (subst (list 100 "AcDbMInsertBlock") (list 100 "AcDbBlockReference") e))(entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n 点取下一块"))))(setvar "cmdecho" 1))。

新建一个空白文本文档，然后将下面“红色”代码复制到里面并保存，将文件名以及后缀名改成unlk.lsp(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK，解密成功。

")(princ))先打开无法分解的图纸，然后找到工具→加载应用程序，然后找到“unlk.lsp”那个文件点一下，然后点击“加载”按钮，对话框左下角提示”加载成功“，然后点击“关闭”按钮；然后输入命令unlk 空格，然后点一下图形，就大功告成了！如果一次不成，就多用几次unlk，因为用了多次引用快……2、把“普通块”转为“多重插入块”将文件名以及后缀名改成lockb.lsp(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n 点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100 "AcDbMInsertBlock") (list 100 "AcDbBlockReference") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n 点取下一块"))))(setvar "cmdecho" 1))。

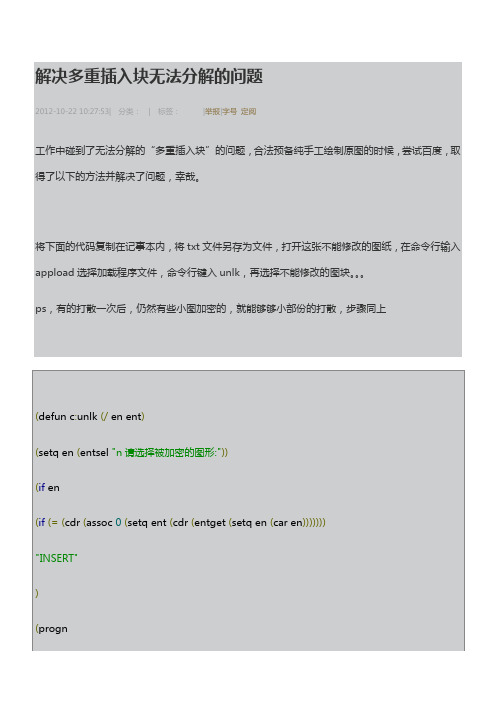

解决多重插入块无法分解的问题2012-10-22 10:27:53| 分类：| 标签：|举报|字号定阅工作中碰到了无法分解的“多重插入块”的问题，合法预备纯手工绘制原图的时候，尝试百度，取得了以下的方法并解决了问题，幸哉。

将下面的代码复制在记事本内，将txt文件另存为文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件，命令行键入unlk，再选择不能修改的图块。

ps，有的打散一次后，仍然有些小图加密的，就能够够小部份的打散，步骤同上什么是多重块?AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并非是把那个块复制一遍，而是把那个块的一些属性描述引过来，跟C++里面的引用极像。

我此刻讨论的不是引用是怎么实现的，AUTOCAD最大的重头确实是块，大伙儿确信是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实确实是对块引用派生过来的一个新的东西，比一般块引用多了几个属性。

具体是多了列数，行数，列距，行距。

它能够用在什么地址呢？比如你此刻要插入四个一样的块，确实是位置不一样，用一般的块引用的话，要引四次。

如此仍是很占资源的，效率不高。

而若是用AcDbMInsertBlock ，你能够概念一个2列2行，多个插入点的AcDbMInsertBlock 。

AUTOCAD内部并无复制多份引用，我写程序进去把AcDbMInsertBlock 里面的每一个实体拷贝出来了，发觉只有一份。

固然你不能炸开AcDbMInsertBlock ，若是能够炸开你就能够够发觉我说的确信是对的。

多重插入块还有一个很有趣的是，它能够用来做加密，固然很容易破解掉的。

大伙儿都明白，无名块是不能够编辑的，因此能够用下面的步骤就能够够生成一个只能看不能改的图。

1）、把整个图作成一个块。

2）、把当前图纸空间的实体删除，用Minsert把适才那个块插入。

C A D不能炸开-“1为多重插入引
用”解决(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
CAD不能炸开，“１为多重插入引用”解决
最近天上班遇到一个棘手的问题，由设计院发的CAD图打开后显示为一整个块，用“ｘ”命令分解不了，命令行显示“１为多重插入引用”。

经过在网上搜寻，终于解决了问题。

引用如下：
将下面的代码复制在记事本内，另存为文件，打开这张不能修改的图纸，命令appload选择加载程序文件，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "" (entlast))
(entdel en)
)
)
)
(princ "\nOK")
(princ)
)
22。

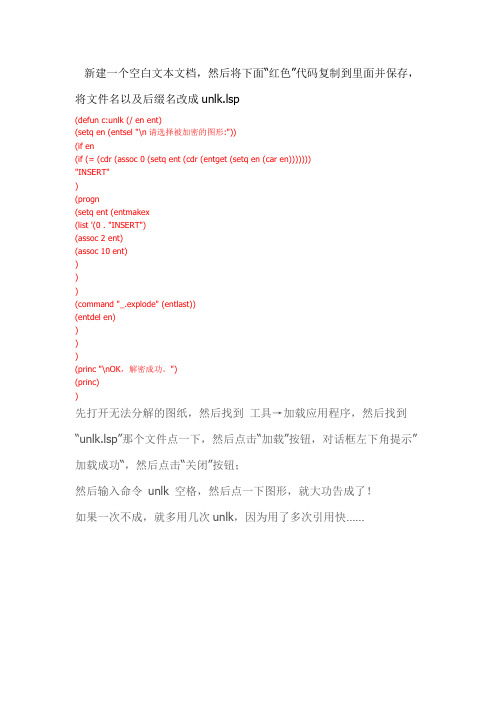

新建一个空白文本文档，然后将下面“红色”代码复制到里面并保存，将文件名以及后缀名改成unlk.lsp(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK，解密成功。

")(princ))先打开无法分解的图纸，然后找到工具→加载应用程序，然后找到“unlk.lsp”那个文件点一下，然后点击“加载”按钮，对话框左下角提示”加载成功“，然后点击“关闭”按钮；然后输入命令unlk 空格，然后点一下图形，就大功告成了！如果一次不成，就多用几次unlk，因为用了多次引用快……2、把“普通块”转为“多重插入块”将文件名以及后缀名改成lockb.lsp(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n 点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100 "AcDbMInsertBlock") (list 100 "AcDbBlockReference") e)) (entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n 点取下一块"))))(setvar "cmdecho" 1))。

炸开CAD中“多重插入块”的有效方法某些情况我们收到客户发过来的图纸，发现图层为一个整体且无
法打散，通常是由于图像整体进行多重差入所致，采用以下方式一般
可以将图像炸开：
将下面的代码复制在记事本内，将txt文件另存为unlk.lsp文件，打开这张不能修改的图纸，在命令行输入appload选择加载程序文件unlk.lsp，命令行键入unlk，再选择不能修改的图形。

ps，有的打散一次后，依然有些小图加密的，就可以小部分的打散，步骤同上
(defun c:unlk (/ en ent)
(setq en (entsel "n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast))
(entdel en)
)
)
)
(princ "nOK，解密成功。

")
(princ)
)。

炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode 炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三:1、打开原文件后，输出为*.wmf文件，2、新建空*.DWG文件，插入*.wmf文件，3、输入另外一个炸开命令：xplode回车4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行）2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。

4、打开R14，打开刚才另存的图，保存。

（记住，这步尤其重要，必须是R14不能是cad2002及以上版本）好了，你再用任何版本的cad打开看看。

CAD多重插入引用怎么炸开呀? cad dwg 加密解密2009年05月02日星期六 07:41 P.M.1、之一多重插入引用的分解炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

这样一个多重插入引用制作完成，无法用explode炸开了。

多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。

多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。

但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。

不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。

这是，你就需要程序（或者说插件）来还原。

vlx程序就是一个插件。

也就是我上面说的编程实现。

若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

2.炸开方法如下：方法一：点击这个多重引用，看它的名字，然后再用minsert命令，插入这个名字，只不过都按默认的行数（1行）列数一直回车。

这样插入的这个块就可以炸开了。

方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用explode炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上的放弃对参照的修改。

此时再用explode就可以炸开了。

方法三: 1、打开原文件后，输出为*.wmf文件， 2、新建空*.DWG文件，插入*.wmf 文件， 3、输入另外一个炸开命令：xplode回车 4、选图层（TA），大功告成。

可惜的是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大。

附件为wmf文件方法四：1、在任何版本中打开图件（只要能打的开就行） 2、选中图，打开属性对话框，将行和列均改为1。

3、另存为R14以下（包括R14）版本格式。
