实验一微波常规测量系统的熟悉与调整一、实验目的1、了解常用微波常规测量系统的组成，认识常用微波元件，熟悉其特性、在系统中的作用及使用方法。
2、熟悉常用微波仪器的调整和使用方法。
二、实验原理1、实验系统简介图1-1 常规微波测量系统微波常规测量系统如图1-1所示。
系统中的仪器和主要元件作用如下：(1)、信号源：产生微波信号。
常用的简易信号发生器，包括速调管振荡器、速调管电源和调制器。
速调管振荡器产生并输出需要的连续或调制信号，速调管电源供给速调管振荡器所需各组稳压电源，调制器产生方波调制信号（重复频率一般为1000Hz ）,对速调管振荡器进行方波调制。
标准信号发生器主要有速调管和体效应管两类，在包含上述功能的基础上增加了输出幅度调节器（可变衰减器）以及频率计等。
(2)、频率与功率监视部分：由正向接入的定向耦合器从主通道中耦合出一部分能量，通过对该部分信号的监测，确定其信号源的频率并监视输出功率的稳定性，标准信号源往往附有监测系统。
(3)、隔离器：是一种铁氧体器件，用于消除负载反射对信号源的影响。
理想的隔离器只允许信号由源向负载单方向通过（即对入射波衰减为零）。
而全部吸收由负方载向源的反射功率（即对反射波衰减为无穷大）。
利用其单向传输特性，既保证了信号的正常传输，又防止反射波进入信号源影响其输出功率和振荡频率的稳定。
实用的隔离器正向衰减为零点几分贝，反向衰减为几十分贝。
在没有隔离器时，可用固定衰减器代替。
此时，对正向、反向信号有同样衰减。
(4)、衰减器：分固定衰减器和可变衰减器两种。
为电平元件，用来调节输出功率的大小。
调整可变衰减器的衰减量，可以控制到达负载的功率，使指示器有适度的指示。
固定衰减器也可以用定向耦合器代替。
(5)、测量线：用来测量负载在传输线上造成的驻波分布，确定驻波系数、驻波最小点位置和波导波长等，以便计算各种待测参数。
(6)、指示器：指示检波电流的大小，对连续波信号、常用微安表、光点检流计等指示器。
微波快速调测指南目前，华为大力推广微波产品，移动公司为解决3G基站IP化改造的需求，上了很多华为的微波产品。
目前我们见到的产品型号有RTN905A,RTN950这两种型号。
微波产品的发货给我们的调测提出了很多的要求，由于需要设置频率，从而导致我们必须要上站调测，这样就给我们带来了很多的困难，不能像传统的传输产品一样进行远程调测。
但是为了我们能够节约时间和精力，要求尽量能够提前将微波产品在办公室完成调测。
随后在调测的过程中在进行链路的调整。
如果微波产品不能够接入网管进行管理的话，我们只能在现场进行调测，这样对后续的维护也是带来极大的困难。
下面就把近期在调测微波产品时的步骤进行总结，希望大家按照此步骤能够完成产品的调测。
一，设备的用途与局点信息1，产品局点：太原移动。
能够接入太原移动PTN网管系统。
2，产品用途：数据专线的开通，2G,3G基站的开通。
由于太原移动开通的业务较多，所以在开通时再微波产品下挂一套PTN设备，将微波设备当成了光纤系统，开通业务时用PTN设备进行开通。
3，设备类型：RTN905A，RTN950.二，设备验货1，微波发货为成对发货，都是发的两套微波产品，即两套主机设备，两套IDU,两套ODU.正常情况下馈线只发一卷，长度为100米。
设备主机和ODU天线的最长长度为300米。
在发货中有两套IDU，要区分高频和低频两个。
高频的IDU装在上游站，低频的IDU装在下游站。
这个一定不能弄反，要不然无法开通。
验货时在纸箱上能够区分出来。
或者是ODU的条码也是能区分开，条码上标注HI或Lo。
见下图。
三，调测方法1，调测工具：网管版本：iManager U2000 Web LCT V100R006C02SPC3002，操作步骤步骤1 启动便携机，登录操作系统。
步骤2 设置计算机的IP 地址信息。
IP 地址信息应满足以下条件：IP 地址：和网元IP 在同一网段（默认网段为129.9.0.0）且不同于该网元IP 的IP 地址。
实验一三厘米波导测量系统一、系统结构框图图1-1 三厘米波导测量系统备注：三厘米隔离器用在精密测量中，而在一般测量中可以不加，因为在YM1123中有一个隔离器。
本章后续的六个实验均是基于该结构展开的，下面将对结构中的仪器进行一一介绍。
二、仪器、器件介绍本套系统主要用于测量微波在波导中传输时的一些基本参数，如波导波长、反射系数、阻抗及功率等。
主要用到的仪器为：YM1123微波信号发生器、波导测量线、小功率计、频率计、选频放大器、波导功率探头以及各种波导元件。
下面分别进行介绍：（一）YM1123微波信号发生器YM1123微波信号发生器是一款固态信号源，主要基于某些半导体材料（如砷化镓）的体效应来实现振荡的，具有功率大、稳定可靠等特性。
整体结构由高频部分、调制器部分、功率显示部分（对100uW的功率作相对指示）、频率显示部分及衰减显示部分、工作状态控制部分、电源部分六大件组成，其中高频部分负责产生7.5GH z～12.4GHz的微波信号，调制部分负责产生一系列脉冲信号，采用PIN调制器来实现微波信号的脉冲幅度调制。
其面板调节控制机构如下所示：1. 面板调节控制机构（1）电源开关位置。
（2）工作状态开关：按移动键可改变工作状态，指示灯也相应改变。
工作状态有：等幅（=，用于测量校准衰减器在100uW时0dB定标）、内调制（分方波和脉冲两种）、外调制（外输入脉冲信号，具有极性变换功能）及外整步。
（3）“调谐”旋钮调节可改变输出频率。
（4）“调零”旋钮调节可改变电表电气调零。
（5）“衰减调节”旋钮可控制输出功率大小。
反时针调节，信号输出增大，衰减显示减小；顺时针调节，信号输出减小，衰减显示增大。
（6）“衰减调零”为100uW基准0dB校准。
（7）“×1、×10”开关：调制信号重复频率开关。
（8）“重复频率”旋钮调节可改变调制信号重复频率。
（9）“脉宽”旋钮调节可改变调制信号脉冲宽度。
（10）“延迟”旋钮调节可改变调制信号脉冲延迟时间。
微波技术实验指导书微波技术实验指导书实验一微波测量系统的了解与使用实验性质：验证性实验级别：选做开课单位：信息与通信工程学院学时：2学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件。
2．学会测量设备的使用。
二、实验器材：1．3厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2. 学习使用测量线四、基本原理：图1.1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号。
常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器。
本实验采用DH1121A型3cm固态信号源。
2．选频放大器当信号源加有1000Hz左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法。
它是将检波输出的方波经选频放大器选出1000Hz基波进行高倍数放大，然后再整为直流，用直流电表指示。
它具有极高的灵敏度和极低的噪声电平。
表头一般具有等刻度及分贝刻度。
要求有良好的接地和屏蔽。
选频放大器也叫测量放大器。
3．测量线3厘米波导测量线由开槽波导、不调谐探头和滑架组成。
开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息。
4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器。
衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式。
实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的。
一般可调吸收式衰减器的衰减量可在0到30-50分贝之间连续调节，其相应的衰减量可在调节机构的度盘上读出（直读式），或者从所附的校正曲线上查得。
五、实验步骤：1．了解微波测试系统1．1观看如图装置的的微波测试系统。
微波调测指导书目录1 调测准备 (1)2 调试工具 (1)3 PASO Link NEO STM-1设备调试步骤 (1)3.1系统登陆 (1)3.1.1 登陆PNMT j软件 (2)3.1.2 PNMT j系统界面 (2)3.2 参数设置 (3)3.2.1 站点名设置 (4)3.2.2 PASO Link STM-1设备初始参数设置 (5)3.2.3 调制方式设置 (7)3.2.4 传输容量设置 (7)3.2.5 频率设置 (7)3.2.6 初始参数设置完成 (7)3.3 调试设置 (8)3.3.1 维护菜单打开设置 (8)3.3.2 天线模式设置 (9)3.3.3 监控接收电平“RX Level” (10)3.4 衰减值设置 (11)3.4.1 发送功率设置 (12)3.4.2 门限电平值设置 (12)3.4.3 维护菜单关闭设置 (13)3.5 查看ODU设备的各种参数 (15)3.5.1 进入ODU参数界面 (15)4 PASO Link NEO设备调试步骤 (17)4.1 系统登陆 (17)4.2 参数设置 (17)4.2.1 PASO Link NEO设备初始参数设置 (18)4.2.2 调制方式设置 (20)4.2.3 传输容量设置 (21)5 PASO Link（NEO、NEO STM-1）设备IP设置 (22)5.1 PASO Link NEO设备IP 设置 (22)6 PASO（NEO、STM-1）信道设置 (25)6.1 查看告警信道 (25)6.2 不用信道屏蔽设置 (26)7 PSASO Link（1+1、1+0）设备调试步骤 (28)7.1系统登陆 (28)7.1.1 登陆PNMT j软件 (29)7.1.2 进入PNMT系统界面 (29)7.2参数设置 (30)7.2.1 频率设置 (30)7.2.2 站点名设置 (32)7.2.3 监控接收电平值“RX Level” (33)7.3衰减值设置 (33)7.3.1 衰减值输入方法 (33)7.3.2 门限电平值设置 (34)7.4 PASO Link（1+1、1+0）设备IP设置 (34)7.4.1 IP系统配置设置 (34)7.4.2 IP网络配置设置 (34)7.5 PASO Link（1+1、1+0）信道设置 (39)7.5.1 查看告警信道 (39)7.5.2 不用信道屏蔽设置 (40)8 微波常见故障与处理 (41)8.1 一般原则 (41)8.2 常见故障与处理 (41)NEC微波调测指导书一、调测准备首先在笔记本电脑上安装NEC两种测试软件：1、PNMT j软件，用于PASO Link NEO、PASO Link NEO STM-1设备测试，同时可兼容PASOLINK（1+0；1+1）设备测试。
微波技术试验报告姓名：学号：指导教师：秦月梅时间：实验一 短路线、开路线、匹配负载S 参量的测量一、实验目的1、通过对短路线、开路线的S 参量S 11的测量，了解传输线开路、短路的特性。
2、通过对匹配负载的S 参量S 11及S 21的测量，了解微带线的特性。
二、实验原理S 参量网络参量有多种，如阻抗参量[Z]，导纳参量[Y]，散射参量[S]等。
微波频段通常采用[S]参量，因为它不仅容易测量，而且通过计算可以转换成其他参量，例如[Y]、[Z]，电压驻波比及反射损耗等。
一个二端口微波元件用二端口网络来表示，如图1-1所示。
图中，a 1,a 2分别为网络端口“１”和端口“２”的向内的入射波；ｂ1，ｂ2分别为端口“１”和端口“2”向外的反射波。
对于线性网络，可用线性代数方程表示。
b 1=S 11a 1+S 12a 2 (1-1) b 2=S 21a 1+S 22a 2 写成矩阵形式：⎥⎥⎦⎤⎢⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡=⎥⎥⎦⎤⎢⎢⎣⎡a a S S S S b b 212212211121 (1-2)式中S 11，S 12，S 21，S 22组成[S]参量，它们的物理意义分别为 S 11=11a b 02=a “2”端口外接匹配负载时，“1”端口的反射系数 S 21=12a b 02=a “2”端口外接匹配负载时，“1”端口至“2”端口的传输系数 S 12=21a b 01=a “1”端口外接匹配负载时，“2”端口至“1”端口的传输系数 S 22=22a b 01=a “2”端口外接匹配负载时，“1”端口的反射系数对于多端口网络，[S]参量可按上述方法同样定义，对于互易二端口网络，S12=S21,则仅有三个独立参量。
三、实验仪器及装置图1模组编号：RF2KM1-1A (OPTN/SHORT/THRU CAL KIT) 2模组内容：3 RF2000测量主机：一台4 PC机一台，BNC连接线若干四、实验内容及步骤（一）开路线（MOD-1A）的S11测量（1）将RF2000与PC机通过RS232连接，接好RF2000电源，开机。
NEC微波iPASOLINK200使用手册目录1. 简述 (3)2. 设备配置主流程图 (4)3. 系统要求和硬件连接 (5)4. LCT连接和登录 (6)5. 设置步骤 (8)1）菜单说明： (8)2）一般配置操作流程图 (11)1-设备配置(Equipment Configuration) (13)2-射频配置(Radio Configuration) (16)3-网管设置(Network Management) (19)4-预置-Modem设置 (20)5-预置-以太网功能设置(ETH function) (21)6-预置-E1/STM-1交叉连接设置 (25)7-预置-时钟同步设置 (28)8-维护-设备日期时间设置 (29)6. 其他常用菜单 (30)6.1测量收发信电平 (30)6.2 当前\历史性能数据监测 (30)6.3 环回操作 (32)6.4 设备硬\软启动 (33)6.5其他功能 (33)1. 简述iPASOLINK 200型微波设备是集成TDM交换、分组交换及微波光纤特性于一体的数字微波系统，是汇聚下一代分组IP微波高集成化产品。
此系统的结构与传统分体式微波结构一致，但融入了新型的交换、汇聚和流量管理等技术特点，使得接口类型丰富、配置灵活，节约了投资成本、有效地提高了数据通道利用率。
iPASOLINK 200型微波设备适用于2G/3G/LTE等网络，可以实现从已有PDH/SDH网络平滑升级到下一代的混合型或全IP承载网络。
本快速设置手册描述了如何进行设置、管理、监测和控制iPASOLINK 200型微波设备。
2. 设备配置主流程图3. 系统要求和硬件连接用户必须自行准备计算机、LAN电缆和必要的外部设备，以对设备进行设置。
最低的计算机软件和硬件配置如下。

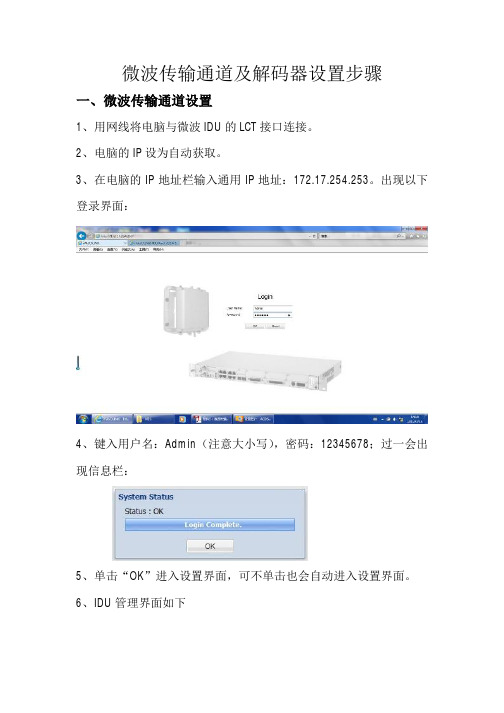

系统要求操作系统WINDOWS XP WINDOWS VISTA WINDOWS 7IE8, IE7, FIREFOX 3.6 或更高WINDOWS XP WINDOWS VISTA & WINDOWS7CPU PENTIUM-M 1.6 GHz 或以上INTEL CORE2 DUO 1.6 GHz 内存512 MB或以上 1 GB硬盘40 GB或以上空余空间40 GB或以上空余空间显示器COLOR LCD (1024x768) COLOR LCD (1024x768)网卡10/100 Base T(X) 10/100 Base T(X)iPASOLINK 200型微波设备使用LCT软件进行设备设置、监测和维护操作。
微波调测指导书目录1 调测准备 (1)2 调试工具 (1)3 PASO Link NEO STM-1设备调试步骤 (1)3.1系统登陆 (1)3.1.1 登陆PNMT j软件 (2)3.1.2 PNMT j系统界面 (2)3.2 参数设置 (3)3.2.1 站点名设置 (4)3.2.2 PASO Link STM-1设备初始参数设置 (5)3.2.3 调制方式设置 (7)3.2.4 传输容量设置 (7)3.2.5 频率设置 (7)3.2.6 初始参数设置完成 (7)3.3 调试设置 (8)3.3.1 维护菜单打开设置 (8)3.3.2 天线模式设置 (9)3.3.3 监控接收电平“RX Level” (10)3.4 衰减值设置 (11)3.4.1 发送功率设置 (12)3.4.2 门限电平值设置 (12)3.4.3 维护菜单关闭设置 (13)3.5 查看ODU设备的各种参数 (15)3.5.1 进入ODU参数界面 (15)4 PASO Link NEO设备调试步骤 (17)4.1 系统登陆 (17)4.2 参数设置 (17)4.2.1 PASO Link NEO设备初始参数设置 (18)4.2.2 调制方式设置 (20)4.2.3 传输容量设置 (21)5 PASO Link（NEO、NEO STM-1）设备IP设置 (22)5.1 PASO Link NEO设备IP 设置 (22)6 PASO（NEO、STM-1）信道设置 (25)6.1 查看告警信道 (25)6.2 不用信道屏蔽设置 (26)7 PSASO Link（1+1、1+0）设备调试步骤 (28)7.1系统登陆 (28)7.1.1 登陆PNMT j软件 (29)7.1.2 进入PNMT系统界面 (29)7.2参数设置 (30)7.2.1 频率设置 (30)7.2.2 站点名设置 (32)7.2.3 监控接收电平值“RX Level” (33)7.3衰减值设置 (33)7.3.1 衰减值输入方法 (33)7.3.2 门限电平值设置 (34)7.4 PASO Link（1+1、1+0）设备IP设置 (34)7.4.1 IP系统配置设置 (34)7.4.2 IP网络配置设置 (34)7.5 PASO Link（1+1、1+0）信道设置 (39)7.5.1 查看告警信道 (39)7.5.2 不用信道屏蔽设置 (40)8 微波常见故障与处理 (41)8.1 一般原则 (41)8.2 常见故障与处理 (41)NEC微波调测指导书一、调测准备首先在笔记本电脑上安装NEC两种测试软件：1、PNMT j软件，用于PASO Link NEO、PASO Link NEO STM-1设备测试，同时可兼容PASOLINK（1+0；1+1）设备测试。
2、PNMT软件，用于PASOLINK（1+0；1+1）设备测试。
再次拿到调测微波的链路规划信息和各站点的微波参数设计值，一般由微波设计人员提供。
，二、调测工具笔记本电脑、测试数据线（LCT线、PNMT线）、数字万用表、误码仪。
三、PASO Link NEO STM-1设备调试步骤3.1 系统登陆图13.1.1 登陆PNMT j软件在电脑开始程序中找到PNMT j调试软件，点击Pnmt。
图23.1.2 PNMT j系统界面点击“Pnmt”以后系统将自动生成“PNMT j”软件登录界面，在“User name”：输入用户名“admin”，然后点击回车键“Enter”。
系统自动联接微波设备IDU，如图3所示。
图3图4“PNMT j”软件登陆IDU成功，生成系统界面，显示各种参数。
在图4中我们可以看到一跳微波的参数，左边是本端，站点名：10016；右边是对端，站点名是10018；在“PNMT j”软件中我们可以在本端登陆，进行初始参数设置，同时也可以在本端进行对端参数的设置和修改。
例如站点名的输入，频率的输入方法，衰减值的输入方法，等等……下面将一一介绍。
3.2 参数设置图53.2.1 站点名设置进入参数设置系统以后，在系统界面中点击配置“Configuration”，再选者设备设置“Equipment Setup”，系统将会弹出Setup窗口，如图6右边所示。
图6在“Setup”窗口中找到“NE Name”，双击“NE Name”以后将会弹出站点名输入窗口。
在“NE NAME”窗口中输入规划设计中的ID号和站点名，例如输入“10016Nefas SILK”，输入完成以后，点击执行“Execute”系统将会自动默认，然后再点击关闭“Close”，站点名字输入完成。
图7图83.2.2 PASO Link NEO STM-1设备初始参数设置点击Setup，弹出PASOSTM—1设备窗口，在此窗口中，我们能看到PASOSTM-1设备的各项初始配置参数，图8和图9中如何来设置这些初始配置参数，将在下面介绍。
图9图10点击图8中设置“Setup”以后，再点击图9中配置“Configure”进入用户设置界面“User interface”，在“User interface”右边选项栏中我们要选者于设备型号一样的型号配置，在图10中我们可以看到里面有4个选项，我们要选者的是与设备相匹配的初始配置“SDH STM-1”，选者以后系统将会自动默认，下一步设置“Redundancy setting”。
图11“Redundancy setting”选项栏中我们将选“1+1(Hot Standby TERM)”,选者以后系统将自动默认，其他的选项中是系统的默认值，不用在设置，最后点击下一步“next”。
图123.2.3 调制方式设置在调制方式中“Modulation Scheme”会有多种调制方式，128QAM、64QAM、32QAM 等；现在所看到图12中PASO STM-1设备选者128QAM。
3.2.4 传输容量设置传输容量“Transmission Capacity”有158MB、100MB等，PASO STM-1设备选者158MB。
3.2.5 频率设置在图12中找到发送频率“TX RF Frequency”,例如输入发送频率:19005.000;系统自动默认。
点击下一步“Next”。
3.2.6 初始参数设置完成最后点击完成“Finish”，完成所有初始参数设置。
图133.3 调试设置回到系统生成界面中，在系统界面中点击配置“Configuration”，再选者维护菜单“Maintenance”，系统将会弹出维护窗口，如图15右边所示图14图153.3.1 维护菜单打开设置在维护菜单中要进行菜单第一项“Maintenance”和最后两项“Antenna Alignment Mode”设置。
点击维护“Maintenance”，将会弹出“MAINT”窗口，再选者打开“On”,点击执行“Execute”, “Maintenance”栏右边选项将变成黄颜色，然后关掉窗口，这样维护菜单就打开了。
图16图173.3.2 天线模式设置打开天线模式“Antenna Alignment Mode”的方法和打开维护“Maintenance”方法一样，这样整个维护菜单就全部设置完成。
设置完成以后，开始查看接收电平值。
图183.3.3 监控接收电平“RX Level”回到系统界面中点击监控“Performance Monitor”，再选者测试“Metering”，系统将会弹出“Metering”窗口，如图19所示。
图19PASO STM-1是1+1备份的,所以在图19中会看到两项发送功率“No.1 TX Power”、“No.2 TX Power”和两项接收电平“No.1 RX Level”、“No.2 RX Level”，实际在监控的时候，系统是运行单发双收，所以在图19中只能看到“No.2 TX Power”有发送功率，而“No.1 TX Power”没有发送功率；开始监控时，同时通知塔上的安装工人开始调试微波，在调试过程中，就可以监控到接收电平值“No.1 RX Level”、“No.2 RX Level”的变化，当接收电平值达到设计值时，通知安装工个人锁定微波。
图20中红色栏是设计值。
图203.4 衰减值设置调试完以后，设置发送功率的衰减值，在调试过程中是不能设置衰减值的，所以在调试完成以后再增加发送功率衰减值的设置，在系统界面中点击配置“Configuration”，再选者“Provisioning”菜单，系统弹出“Provisioning”窗口，如图22右边所示。
图21图223.4.1 发送功率设置在菜单中要设置的是手动控制发送功率“MTPC TX Power”和自动控制传送功率门限电平值“A TPC threshold Level”两项参数。
找到手动控制传送功率“MTPC TX Power”选项，点击“MTPC TX Power”系统弹出TX Power窗口，找到第一项“MTPC TX Power”，根据微波设计值输入相应的衰减值，例如：根据图20红色一栏，找到衰减“MTPC Loss”相应的衰减值，输入-6dBm的衰减值，点击执行“Execute”系统就自动默认，点击关闭“Close”，衰减值输入完成，如图23所示。
图233.4.2 门限电平值设置自动控制传送功率门限电平值“ATPC threshold Level”一般设置为“-60dBm”，设置方法同“MTPC TX Power”。
图243.4.3 维护菜单关闭设置关闭维护菜单“MAINT”。
进入维护菜单有两种方法：①、从系统界面中点击配置“Configuration”，单击维护菜单“Maintenance”，如图14所示。
②、从系统界面中单击维护菜单“MAINT”进入，图24所示。
图25在维护菜单中要进行菜单第一项“Maintenance”和最后两项“Antenna Alignment Mode”设置。
首先关闭天线模式“Antenna Alignment Mode”，操作如图25，点击天线模式“No.1 Antenna Alignment Mode”将会弹出操作窗口，再选者关闭“Off”,点击执行“Execute”, “No.1 Antenna Alignment Mode”栏将变成白色，然后关闭窗口，如图26所示。
图26图27再关闭“No.2Antenna Alignment Mode”，最后关闭“Maintenance”操作方法同上，这样维护菜单就关闭了，如图27所示，最后关闭窗口。
系统将返回系统界面。
如图28所示。
所有调试工作完成。
同时可以在本端站完成对端站10018的参数配置，操作方法完全一样。
3.5 查看ODU设备参数图283.5.1 进入ODU参数界面在系统界面中，单击目录“Inventory”菜单，弹出目录窗口，从图29、图30、图31可以看到全部的ODU的信息，包括，出厂编号，OUD高低端，子带等信息。
