ARCGIS中坐标系的定义及投影转换方法ArcGIS是一款由ESRI公司开发的地理信息系统软件,它提供了丰富的功能和工具来管理、分析和可视化地理空间数据。
在ArcGIS中,坐标系是地理数据的基础。
它定义了地理空间数据的坐标轴方向、单位和参考基准。
ArcGIS支持多种不同的坐标系,包括地理坐标系和投影坐标系。
地理坐标系使用经纬度来表示地球表面上的位置。
经度表示从西经0度到东经180度的角度,可以用-180到180度的范围表示。
纬度表示从南纬0度到北纬90度的角度,可以用-90到90度的范围表示。
常用的地理坐标系有WGS84和GCS_NAD83投影坐标系使用二维平面来表示地球表面上的位置。
由于地球是一个近似于椭球体的三维物体,将三维物体映射到二维平面上会引起形状、大小和方向的变化。
因此,投影坐标系定义了如何在平面上进行映射。
每种投影坐标系都有自己的坐标单位和转换方法。
常用的投影坐标系有UTM投影、Lambert投影和Mercator投影。
投影转换是将一种投影坐标系转换为另一种投影坐标系的过程。
在ArcGIS中,有以下几种常用的投影转换方法:1. 在地图视图中进行投影转换:在ArcMap中,可以通过选择地图视图的“数据”菜单下的“投影”选项来进行投影转换。
用户可以选择源坐标系和目标坐标系,并可以选择是否进行坐标转换。
2. 使用坐标系工具箱进行转换:ArcGIS提供了一系列坐标系工具箱,可以帮助用户进行坐标系的转换。
可以通过在ArcToolbox中选择“数据管理工具”>“坐标系”来访问这些工具。
3. 使用“项目”工具箱进行投影转换:在ArcGIS Pro中,可以使用“项目”工具箱中的“投影”工具来进行投影转换。
用户可以选择源数据和目标投影,并可以选择是否进行地理转换。
4. 使用ArcPy进行投影转换:ArcPy是ArcGIS的Python模块,可以通过编写Python脚本来进行投影转换。
用户可以使用ArcPy中的Projection类和ProjectRaster函数来实现投影转换。
ARCGIS中坐标转换及地理坐标、投影坐标定义1、动态投影(ArcMap)所谓动态投影指,ArcMap中的Data 的空间参考或是说坐标系统是默认为第一加载到当前工作区的那个文件的坐标系统,后加入的数据,如果和当前工作区坐标系统不相同,则ArcMap会自动做投影变换,把后加入的数据投影变换到当前坐标系统下显示!但此时数据文件所存储的数据并没有改变,只是显示形态上的变化!因此叫动态投影!表现这一点最明显的例子就是,在Export Data时,会让你选择是按this layer's source data(数据源的坐标系统导出),还是按照the Data (当前数据框架的坐标系统)导出数据!2、坐标系统描述(ArcCatalog)大家都知道在ArcCatalog中可以一个数据的坐标系统说明!即在数据上鼠标右键->Properties->XY Coordinate System选项卡,这里可以通过modify,Select、Import方式来为数据选择坐标系统!但有许多人认为在这里改完了,数据本身就发生改变了!但不是这样的!这里缩写的信息都对应到该数据的.aux文件!如果你去把该文件删除了,重新查看该文件属性时,照样会显示Unknown!这里改的仅仅是对数据的一个描述而已,就好比你入学时填写的基本资料登记卡,我改了说明但并没有改变你这个人本身!因此数据文件中所存储的数据的坐标值并没有真正的投影变换到你想要更改到的坐标系统下!但数据的这个描述也是非常重要的,如果你拿到一个数据,从ArcMap 下所显示的坐标来看,像是投影坐标系统下的平面坐标,但不知道是基于什么投影的!因此你就无法在做对数据的进一不处理!比如:投影变换操作!因为你不知道要从哪个投影开始变换!因此大家要更正一下对 ArcCatalog中数据属性中关于坐标系统描述的认识!3、投影变换(ArcT oolBox)上面说了这么多,要真正的改变数据怎么办,也就是做投影变换!在ArcT oolBox->Data Management Tools->Projections and Transformations下做!在这个工具集下有这么几个工具最常用:1、Define Projection2、Feature->Project3、Raster->Project Raster4、Create Custom Geographic Transformation当数据没有任何空间参考时,显示为Unknown!时就要先利用Define Projection来给数据定义一个Coordinate System,然后在利用Feature->Project或Raster->Project Raster工具来对数据进行投影变换!由于我国经常使用的投影坐标系统为北京54,西安80!由这两个坐标系统变换到其他坐标系统下时,通常需要提供一个Geographic Transformation,因为Datum已经改变了!这里就用到我们说常说的转换3参数、转换7参数了!而我们国家的转换参数是保密的!因此可以自己计算或在购买数据时向国家测绘部门索要!知道转换参数后,可以利用Create Custom Geographic Transformation工具定义一个地理变换方法,变换方法可以根据3参数或7参数选择基于GEOCENTRIC_TRANSLATION和COORDINATE_方法!这样就完成了数据的投影变换!数据本身坐标发生了变化!当然这种投影变换工作也可以在ArcMap中通过改变Data 的Coordinate System来实现,只是要在做完之后在按照Data 的坐标系统导出数据即可!方法一:在Arcmap中转换:1、加载要转换的数据,右下角为经纬度2、点击视图——数据框属性——坐标系统3、导入或选择正确的坐标系,确定。
ArcGIS实验操作(三)---地图投影ArcGIS实验操作(三)地图投影基础知识:投影变换是将一种地图投影转换为另一种地图投影,主要包括投影类型、投影参数和椭球体等的改变。
即球体地图投影平面各个国家的地形图,都选用了一种椭球体数据,作为推算地形图数学基础的依据。
我国1953年开始采用克拉索夫斯基椭球体数据。
1978年决定采用GRS1975年基本大地数据。
地形图还必须有统一的地图投影、统一的大地坐标系和高程系。
有完整的比例尺系列,统一的分幅和编号体系。
我国1:100万地形图采用双标准纬线等角圆锥投影。
我国现行的大于1:100万(大中比例尺)的地形图统一采用高斯-克吕格(Gauss Kruger)投影,它的投影方法是横轴圆柱切椭圆体投影,按6度和3度分带投影。
目前国外许多国家采用与高斯-克吕格投影相近的通用横轴墨卡托(UTM)投影。
我国地形图投影分带规定为1:2.5万――1:50万比例尺地形图,按经差6°分带,即从0°经线开始,每隔经差6°为一投影带,各带带号自西向东用阿拉伯数字1、2、 (60)表示。
例如东经0°~6°为第一带,其中央经线为3°E,6°~12°为第二带,其中央经线为9°E。
设n为投影带的带号,则中央经线的经度L,可按下式求得:东半球L=6°×n-3°西半球L=6°×n-3°-360°则福州位于20投影分带,中央经线117°。
1:1万及大于1:1万比例尺地形图,按经差3°分带,规定中央经线的经度为整度数。
为此,3°分带从1°30′E经线开始。
其中央经线的经度L,可按下式求得:L=3°×n则福州位于39投影分带, 中央经线117°。
我国领土经差约65°,跨11个6°带和23个3°带。

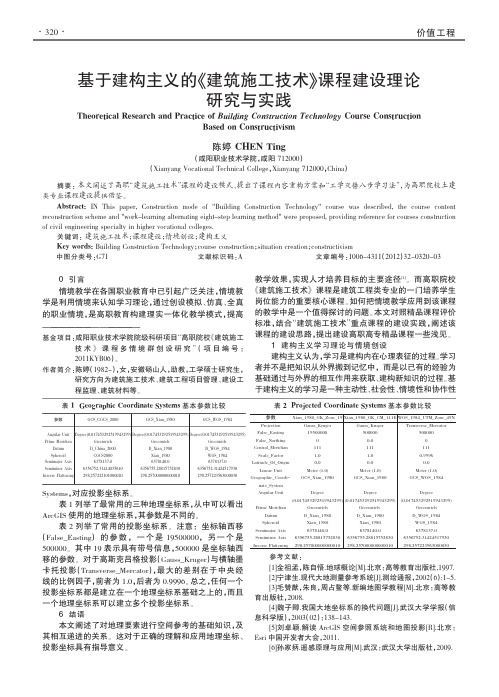

价值工程表1Geographic Coordinate Systems 基本参数比较参数GCS_CGCS_2000GCS_Xian_1980GCS_WGS_1984Angular Unit Prime MeridianDatum Spheroid Semimajor Axis Semiminor Axis Inverse FlatteningDegree(0.017453292519943299)Greenwich D_China_2000CGCS20006378137.06356752.31414035610298.257222101000020Degree(0.017453292519943299)Greenwich D_Xian_1980Xian_198********.06356755.28815752830298.257000000000010Degree(0.017453292519943295)Greenwich D_WGS_1984WGS_198********.06356752.31424517930298.2572235630000300引言情境教学在各国职业教育中已引起广泛关注,情境教学是利用情境来认知学习理论,通过创设模拟、仿真、全真的职业情境,是高职教育构建理实一体化教学模式,提高教学效果,实现人才培养目标的主要途径[1]。
而高职院校《建筑施工技术》课程是建筑工程类专业的一门培养学生岗位能力的重要核心课程。
如何把情境教学应用到该课程的教学中是一个值得探讨的问题。
本文对照精品课程评价标准,结合“建筑施工技术”重点课程的建设实践,阐述该课程的建设思路,提出建设高职高专精品课程一些浅见。
1建构主义学习理论与情境创设建构主义认为,学习是建构内在心理表征的过程。
学习者并不是把知识从外界搬到记忆中,而是以已有的经验为基础通过与外界的相互作用来获取、建构新知识的过程。
基于建构主义的学习是一种主动性、社会性、情境性和协作性——————————————————————基金项目:咸阳职业技术学院院级科研项目“高职院校《建筑施工技术》课程多情境群创设研究”(项目编号:2011KYB06)。
ArcGIS中的地理坐标系与投影坐标系
对于GIS专业的⼩伙伴,初学GIS时必然会遇到这样⼀个问题:什么时地理坐标系?什么⼜是投影坐标系?
地理坐标系是以地球椭圆体为基础建议的⼀种三维坐标系,⼀般以经纬度和⾼程为坐标系的三个维度。
X轴指经度,Y轴指纬度,Z轴指⾼程。
投影坐标系是指将三维球体投影到平⾯后的坐标系统,⼀般以⽶或者千⽶做单位,经过投影后的地图,可以⽤来计算⾯积和周长。
如果地图没有经过投影,也可以计算⾯积和周长,但是计算得到的结果叫做球⾯⾯积和球⾯周长。
那么在ArcGIS中,怎样定义或者转换坐标系呢?
⽅法有很多种,这⾥介绍⼀种最简单的⽅法。
新建⼀个地理数据库——新建⼀个要素集,在要素集⾥设置好你需要的坐标系-——将地图导⼊这个要素集,便可⾃动转换为该坐标系。
当然,ArcGIS还提供很多⾼级的关于坐标系的操作,⽐如⾃定义坐标系,⾃定义投影,坐标转换记法等,详细操作可见汤国安教授写的《ArcGIS操作教程》。
