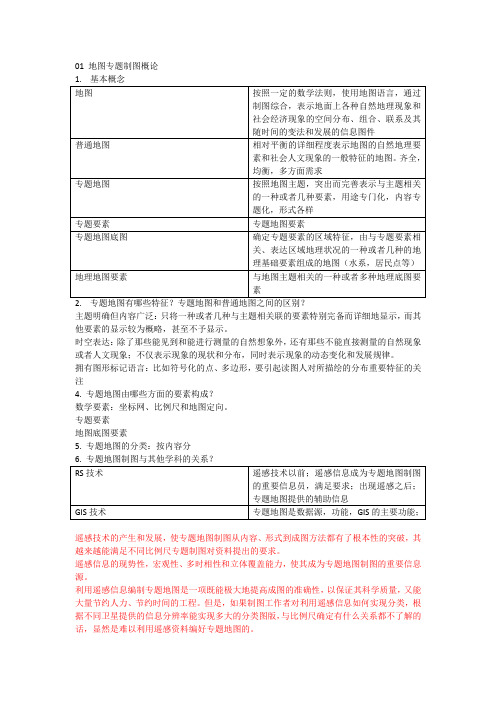

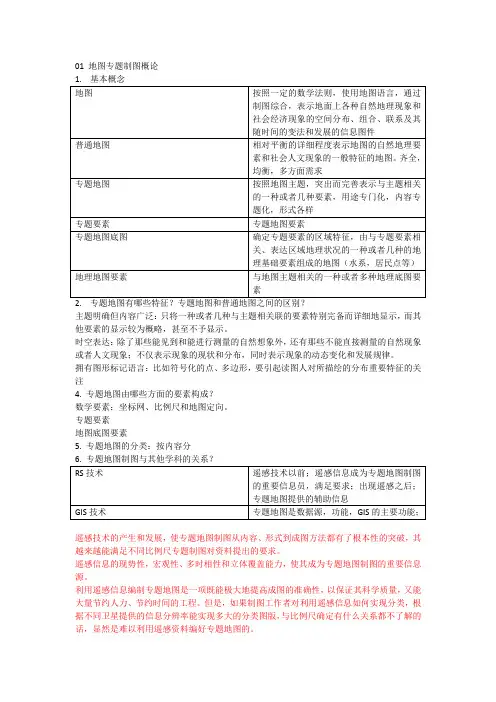

01 地图专题制图概论2.专题地图有哪些特征？专题地图和普通地图之间的区别？主题明确但内容广泛：只将一种或者几种与主题相关联的要素特别完备而详细地显示，而其他要素的显示较为概略，甚至不予显示。

时空表达：除了那些能见到和能进行测量的自然想象外，还有那些不能直接测量的自然现象或者人文现象；不仅表示现象的现状和分布，同时表示现象的动态变化和发展规律。

拥有图形标记语言：比如符号化的点、多边形，要引起读图人对所描绘的分布重要特征的关注4. 专题地图由哪些方面的要素构成？数学要素：坐标网、比例尺和地图定向。

专题要素地图底图要素5. 专题地图的分类：按内容分遥感技术的产生和发展，使专题地图制图从内容、形式到成图方法都有了根本性的突破，其越来越能满足不同比例尺专题制图对资料提出的要求。

遥感信息的现势性，宏观性、多时相性和立体覆盖能力，使其成为专题地图制图的重要信息源。

利用遥感信息编制专题地图是一项既能极大地提高成图的准确性，以保证其科学质量，又能大量节约人力、节约时间的工程。

但是，如果制图工作者对利用遥感信息如何实现分类，根据不同卫星提供的信息分辨率能实现多大的分类图版，与比例尺确定有什么关系都不了解的话，显然是难以利用遥感资料编好专题地图的。

GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。

输出与表达地理信息的系统。

地理信息系统的发展是从地图制图和地籍管理开始的，因此地理信息系统的主要功能之一是用于地图制图，但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起，强调空间概念，注重空间分析，形成了强大的分析功能。

各种专题地图可以作为地理信息系统中的数据源之一被采用，加工，并为地理信息系统进行空间查询和分析提供依据，同时，更高层次的实用分析理论又再次以专题地图的形式再现。

因此专题地图不仅是地理信息系统构建时不可缺少的资源，也是地理信息系统分析成果的可视化表达。

Chp 2 专题内容的分布特征及其表示方法1.专题内容的分布特征有哪些？空间分布特征（表示方法的切入点）、数量特征/质量特征；时空（间）特征（后三个在于表示方法本身功能的强化）2. 各种现象的空间分布有哪些？1）点：分布面积较小或者点状分布，比如居民点，企业中心2）线：呈线状或带状分布，如道路、河流、海岸3）面：呈离散的或连续的面状分布①间断而成片分布在广大面积上的，如湖泊、沼泽②在大面积上分散分布，如人口分布，某种农作物播种等③连续而布满整个制图区域，如气温、地质构造、土壤类型PS：前两种可以转换4.比较异同分区统计图表法定点符号法范围法与质底法表达的面状分布现象特征和现象的性质面状轮廓的定义和各区域的概括程度是否具体现象点数法和分级统计图法一致反映现象谁昂指标是否反映真实地理分布现象分区统计图表法不宜与符号法或者其他精确定位的表示方法配合使用当分级数目增多，表达的信息的详细程度？空间分布的规律性？按照统计学原理，分级数量的多少与表达的概括程度呈反比。

arcgis专题地图制作arcgis专题地图制作ArcGIS实验报告——专题地图制作一、实验平台:ArcGIS 9.1二、实验目的:在版面视图状态下，根据地图的性质和用途，正确完成地图的整饰，包括地图比例尺、图例、指北针等要素的整饰，使地图达到清晰易读的要求。

) 三、实验数据:甘肃省行政区划图(图1四、实验步骤:1、加载实验数据，单击图层2，在弹出的对话框中选择好县政府的图例符号，并设置其颜色和大小，编辑完成后单击OK，用同样方法依次完成图层3和图层4的操作(图2、图3)。

图2图32、双击图层1，在打开的Layer Properties对话框，单击Symbology标签，在Show列表框中选择Unique values ，在Value Field中选择DI2，在Color Ramp 中选择颜色，点击 Add ALL Value ，设置完各项参数后单击确定，完成对市级区域的设色(图4、图5)。

图4图52、切换到版面视图模式，并对图层的大小，位置进行调整(图6)。

图63、右键单击，打开Properties对话框，在对话框的Text中将地图名称改为“甘肃省市级行政区划图”，并对字体和字号加以设置(图7、图8)。

图7图83、右键单击Legend，打开属性Legend Properties 对话框，选中图层1单击Style，在打开的对话框中选择图例显示的格式，单击OK，返回Legend Properties对话框(图9)。

图94、在Legend Properties中选中图层1，在Columns中设置参数为2，即两行显示图例(图10)图105、单击Legend选项卡，设置Title为“图例”，并在symbol中设置其字体和字号，单击确定，完成图例属性设置(图11、图12)。

图11图126、在Layers中，对各要素进行重命名，并打开图层3的属性表，将各市区的名称赋值到相应的地图要素上，完成图例的名称标注(图13、图14)。

简述Arc GIS 制作专题地图的方法许玉英现代测绘20131、数据源专题地图的数据源通常具有不同的坐标系统和地图投影，如编制专题地图用的卫星影像通常是WGS84 坐标系的，且地理精度低需要纠正，使用的数字地形图可能是1980 西安坐标系或其他坐标系，在编制专题地图的过程中，首先应统一各数据的坐标系统和地图投影。

地图投影就是按照一定的数学法则，将地球椭球面上的经纬网转换到平面上，使地面点位的地理坐标与地图上相对应的点位的平面直角坐标间，建立起一一对应的函数关系。

这对专题地图投影的选择与设计至关重要，它将直接影响地图的精度和使用价值2、数据采集数据的输入与采集在专题地图编制中，属性数据是定性或定量的描述地理事物的性质和特征。

在进行专题属性数据输入之前，必需按照专题地图的制图目的和要求定义要素类，就考虑图内要表示哪些内容，要素类是数据存储范畴的称谓，在数据显示范畴要素类对应地图图层，进而建立属性数据的字段、格式等设置。

在Arc GIS 中处理数据时，首先应明确数据的类型: 点、线、面，其次是定义相应的属性，如名称、编码等，在Arc Mao 中加载影像等数据文件，加载后就可采集所需要的信息了。

数据采集时可以先采集道路中心线数据，再根据道路宽度由Arc Map 自动生成道路面类数据，在此基础上再通过数据拓扑可以获得街区、广场、公园、绿地等面类数据。

面类数据的分类可以利用影像来进行，将分类特征输入属性项中。

编辑的过程中应注意地类划分的面与面之间不应有交叉和空隙，否则会影响出图效果，需要进行处理。

线状数据的编辑要注意不能重复，同一内容的线要素应尽量连通，去掉伪结点，如: 铁路、境界等应尽量连成一根。

点状数据编辑一般比较简单，只要输入进来就可以，但要注意分类和区分，可以建立相应的属性项加以标识。

3、专题地图的用色和符号化专题地图制作的关键是地图要素的用色和符号化。

一般来说，符号化方法可分为几类: 单一符号，分类符号，分级符号，组合符号，统计符号，色彩阴影等。

01 地图专题制图概论2.专题地图有哪些特征？专题地图和普通地图之间的区别？主题明确但内容广泛：只将一种或者几种与主题相关联的要素特别完备而详细地显示，而其他要素的显示较为概略，甚至不予显示。

时空表达：除了那些能见到和能进行测量的自然想象外，还有那些不能直接测量的自然现象或者人文现象；不仅表示现象的现状和分布，同时表示现象的动态变化和发展规律。

拥有图形标记语言：比如符号化的点、多边形，要引起读图人对所描绘的分布重要特征的关注4. 专题地图由哪些方面的要素构成？数学要素：坐标网、比例尺和地图定向。

专题要素地图底图要素5. 专题地图的分类：按内容分遥感技术的产生和发展，使专题地图制图从内容、形式到成图方法都有了根本性的突破，其越来越能满足不同比例尺专题制图对资料提出的要求。

遥感信息的现势性，宏观性、多时相性和立体覆盖能力，使其成为专题地图制图的重要信息源。

利用遥感信息编制专题地图是一项既能极大地提高成图的准确性，以保证其科学质量，又能大量节约人力、节约时间的工程。

但是，如果制图工作者对利用遥感信息如何实现分类，根据不同卫星提供的信息分辨率能实现多大的分类图版，与比例尺确定有什么关系都不了解的话，显然是难以利用遥感资料编好专题地图的。

GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。

输出与表达地理信息的系统。

地理信息系统的发展是从地图制图和地籍管理开始的，因此地理信息系统的主要功能之一是用于地图制图，但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起，强调空间概念，注重空间分析，形成了强大的分析功能。

各种专题地图可以作为地理信息系统中的数据源之一被采用，加工，并为地理信息系统进行空间查询和分析提供依据，同时，更高层次的实用分析理论又再次以专题地图的形式再现。

因此专题地图不仅是地理信息系统构建时不可缺少的资源，也是地理信息系统分析成果的可视化表达。

Chp 2 专题内容的分布特征及其表示方法1.专题内容的分布特征有哪些？空间分布特征（表示方法的切入点）、数量特征/质量特征；时空（间）特征（后三个在于表示方法本身功能的强化）2. 各种现象的空间分布有哪些？1）点：分布面积较小或者点状分布，比如居民点，企业中心2）线：呈线状或带状分布，如道路、河流、海岸3）面：呈离散的或连续的面状分布①间断而成片分布在广大面积上的，如湖泊、沼泽②在大面积上分散分布，如人口分布，某种农作物播种等③连续而布满整个制图区域，如气温、地质构造、土壤类型PS：前两种可以转换4.比较异同分区统计图表法定点符号法范围法与质底法表达的面状分布现象特征和现象的性质面状轮廓的定义和各区域的概括程度是否具体现象点数法和分级统计图法一致反映现象谁昂指标是否反映真实地理分布现象分区统计图表法不宜与符号法或者其他精确定位的表示方法配合使用当分级数目增多，表达的信息的详细程度？空间分布的规律性？按照统计学原理，分级数量的多少与表达的概括程度呈反比。

现在需要制作2005年太湖流域污染物排放量空间分布图，要求如下：
1、以地级市为单位，画污染物排放量饼状图（饼分为三块：工业污染源、生活污染源、面源污染源）
2、饼大小以污染物排放量相关。

测试数据：
地市工业污染源生活污染源面源污染源
苏州100 80 150
无锡 80 50 130
常州 60 40 70
镇江 20 15 30
ArcGIS中专题图制作步骤：
1、在ArcCatalog中新建一个shapefile，命名为“地级市.shp”。

并添加三个
字段：工业污染源、生活污染源、面源污染源。

2、在ArcMap中编辑地级市的位置到“地级市.shp”，并编辑工业污染源、生活污染源、面源污染源这三个字段的具体数值。

3、在ArcMap中设置“地级市”图层属性，选择“Symbology”页。

选择Show为Charts：Pie，添加如上三个字段，并选择好颜色方案。

4、设置饼状图中饼的大小。

此时注意选择第2种Variation Type，这样饼的大小会与字段数值之和关联。

同时还要设置一下下面的Size来控制饼的大小。

5、合理进行设置后产生的效果图。

6、当然可以在Layout下面添加图例等地图基本要素。

一、实验目的与要求(1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。

(2) 使用ArcMap Layout（布局）界面制作专题地图的基本操作。

(3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。

提示：在以下练习过程中，请时常注意保存地图文档二、实验准备实验数据：图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备：ArcGIS Desktop ---ArcMap三、实验内容与主要过程第1步渲染图层要素－唯一值符号在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到Ex12 下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。

点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。

如图1-1所示：点击[符号]列，然后选择[全部符号属性]命令。

点击[符号]列，然后选择[全部符号属性]命令。

如图1-2所示：图1-1 图1-2在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]：如图1-3所示：点击[显示-Display]选项页，将图层透明度设置为：[50%]: 如图1-4所示：图1-3 图1-4现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如图1-5）在[ 符号选择器]对话框中选择一种线状符号（如图1-6所示）图1-5 图1-6显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式:如图所示：第2步标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮，如图2-1所示在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如图2-2所示):图2-1 图2-2在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]:如图2-3所示：连续三次[确定]后退出以上对话框,返回ArcMap 视图界面.显示图层: [地级城市驻地],并参考以上方法及下图效果进行标注: 如图2-4所示：图2-3 图2-4第3步渲染图层要素—分类渲染在TOC 中,右键点击图层[省级行政区], 执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为: [渐变颜色渲染, 字段: Area,分类:5, 自然间隔分类法] 如图3-1所示：在上图中,点击[分类]按钮可选择不同的分类方法:，3-2所示：图3-1 图3-2自然间隔分类: 等间隔分类渲染：分位数分类渲染：标准差分类渲染：第4步渲染图层要素—点密度渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图4-1所示：根据人口字段：POPU计算点密度，如图4-2：图4-1 图4-2第5步渲染图层要素—图表渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图5-1所示：根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式，如图5-2所示：图5-1 图5-2第6步创建地图版面在上一步的基础上进行，将图层[省级行政区]的渲染方式恢复为[唯一值渲染，基于NAME 字段]，如下图6-1所示：在ArcMap中，点击按钮切换到布局视图界面。

Arcgis绘制地图的方法步骤与认知一、前期设计与准备以Arcgis10.0软件为准，进行制图介绍1.地图文档创建第一步：创建地图文档第二步：设置地图文档相对保存路径说明：要特别注意地图文档和数据的存储位置，不同于AutoCAD 将所有信息存储在所有文件夹下，Arcgis的数据可能会存放在多个文件或多个数据库中，且地图文档也是独立于数据单独存在的。

第三步：选择地图文档保存路径2、加载基础地形数据第四步：连接到工作目录，建立指向工作目录的连接；第五步：加载地形图：【添加数据】——【文件夹连接】地形图；3、创建GIS数据第六步：预先设想Geodatabase（个人地理数据库）应包含的内容：要素集-要素类-对象类；第七步：工作目录下新建空的Geodatabase个人地理数据库；第八步：新建要素数据集；新建要素类；二、数据编辑（一）几何数据编辑第九步：调整图层显示顺序，使用绘图工具，开始编辑要素类，绘制几何图形，第十步：边绘边输入属性第十一步：停止编辑并保存编辑第十二步：编辑效果的可视化其一，【通过设置图层透明度】解决现状地块遮挡影像图和地形图的问题；其二，【用颜色区分地块的用地性质】：符号化步骤1：右键单击【现状地图】图层，属性-图层属性-符号系统步骤2：设置符号化类型：【添加值】-【新值】步骤3：设置符号：双击符号化列表框中的色块可以更改其符号样式。

【使用绘图模板更高效的绘图】：按着上述步骤对图层设置了专题符号后，我们可以把每一类符号变成一个绘图模板，该模板类似于一个绘图工具，按照该模板绘制的要素就自动拥有了符号对应的属性值和图形样式，这样可以省去一边绘图，一边还要输属性的繁琐。

步骤1：显示【组织要素模板】对话框：右键单击【现状地图】图层-【编辑要素】-【组织要素模板】；步骤2：创建模板：点击创建模板-【创建新模板向导】-勾选【现状地块】图层，点击下一步，勾选【现状地块】图层下的所有分类，点完成。

步骤3：此时处于【开始编辑】状态，选择任意模板绘图，这事地图窗口中绘制出来的要素都会具有该模板定义的用地性质属性值。
