小高层住宅结构剪力墙配筋及构造设计

剪力墙中配筋构造要求1、钢筋混凝土剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm.2、厚度大于160mm的剪力墙应配置双排分布钢筋网；构造中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。

双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系；拉筋直径不宜小于6mm，间距不宜大于的600mm.3、剪力墙水平分布钢筋的搭接长度不应小于1.2La.同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm.剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2La.4、剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断（d为水平分布钢筋直径）。

当剪力墙端部有翼墙或转角墙时，内墙两测的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。

在转角墙端处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。

5、剪力墙墙肢两端的竖向受力钢筋不宜少于4A12的钢筋或2A16的钢筋；沿该竖向钢筋方向宜配置直径不小于6mm、间距为250mm的拉筋。

6、剪力墙洞口上、下两边的水平纵向钢筋截面面积分别不宜小于洞口截断的水平分布钢筋总面积的1/2.纵向钢筋自洞口边伸入墙内的长度不应小于受拉钢筋的锚固长度。

剪力墙洞口连梁应沿全长配置箍筋。

箍筋直径不宜小于6mm，间距不宜大于150mm.在顶层洞口连梁纵向钢筋伸入墙内的锚固长度范围内，应设置一样的箍筋。

门窗洞边的竖向钢筋应承受拉钢筋锚固在顶层连粱高度范围内。

7、钢筋混凝土剪力墙的水平和竖向分布钢筋的配筋率不应小于0.2%.构造中重要部位的剪力墙，其水平和竖向分布钢筋的配筋率宜适当提高。

剪力墙中温度、收缩应力较大的部位，水平分布钢筋的配筋率可适当提高。

剪力墙中配筋构造要求剪力墙是建筑结构中用于抵抗水平地震力和风荷载的重要构造形式之一、它通过墙体的抗拉和抗剪能力来传递地震或风载作用，并将其分散到结构的其他部分。

在剪力墙的设计和施工中，配筋是一个非常重要的环节，对墙体的稳定性和承载能力起到至关重要的作用。

下面将详细介绍剪力墙中配筋构造的要求。

一、配筋选材要求剪力墙中的主筋和箍筋是承受墙体受力的关键部分，因此在配筋构造的选择上应具备以下几个要求：1.主筋选材主筋应选用高强度钢筋，一般为HRB335或HRB400级别的钢筋。

这样的钢筋强度较高，能够提供较大的抗拉和抗弯能力，保证剪力墙的稳定性。

2.箍筋选材箍筋是剪力墙中起到固定主筋位置、提高墙体抗剪能力的关键部分。

一般情况下，箍筋可以选择HRB335或HRB400级别的钢筋，也可以采用混凝土钢筋焊接网。

二、主筋与箍筋的布置要求在剪力墙的设计中，主筋和箍筋的布置位置和数量也是非常重要的。

其要求如下：1.主筋布置要求主筋的布置应均匀、密集，穿过整个剪力墙的高度。

一般主筋直径为16mm或20mm，具体的布置数量根据剪力墙的设计要求来确定。

2.箍筋布置要求箍筋的布置旨在提高剪力墙的刚度和稳定性。

一般情况下，箍筋按照等间距的原则布置，一般间距不超过200mm。

箍筋直径一般为6mm或8mm，具体的布置数量和间距需要根据剪力墙的设计要求来确定。

三、节点处的加固要求剪力墙的节点处是其重要的抗震和抗剪部位，因此在节点处需要进行加固和优化设计，以提高其抗震性能。

具体要求如下：1.节点处的纵向钢筋应加多，可以采用加粗钢筋的方式增大截面面积，以提高节点的抗剪能力。

2.节点处的横向钢筋（箍筋）布置应密集，可以增加箍筋数量或增加箍筋的直径，以提高节点的抗震能力。

3.节点处的混凝土宜采用高强度或高性能混凝土，以提高节点的抗剪和承载能力。

四、预留洞口处理要求在剪力墙中可能需要预留洞口供穿线或管道走向等需要，这时对洞口的处理应具备以下要求：1.洞口应尽量位于剪力墙在高度和平面布置上较为中央的位置，避免柱子和墙体交界处及支撑点附近设置。

高层住宅建筑剪力墙结构的设计与分析在现代城市的建设中，高层住宅建筑如雨后春笋般涌现。

剪力墙结构作为高层住宅建筑中一种常见且重要的结构形式，其设计的合理性和科学性直接关系到建筑物的安全性、稳定性以及使用功能的实现。

本文将对高层住宅建筑剪力墙结构的设计进行详细的探讨与分析。

一、剪力墙结构的基本概念与特点剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成，这些墙体不仅承担着竖向荷载，还能有效地抵抗水平荷载，如风荷载和地震作用。

其主要特点包括：具有良好的抗侧刚度，能够有效控制建筑物在水平荷载下的变形；结构整体性强，空间整体性好，能够提供较为规则的建筑平面布局；墙体自身的承载能力较高，能够承受较大的竖向和水平荷载。

二、高层住宅建筑中剪力墙结构的设计要点1、结构布置在设计过程中，剪力墙的布置应遵循均匀、对称、周边化的原则。

均匀布置可以使结构在各个方向上的刚度相近，减少扭转效应；对称布置有助于减小水平荷载作用下的偏心影响；周边化布置则能增强结构的抗扭性能，提高结构的整体稳定性。

同时，要注意避免出现短肢剪力墙，因为短肢剪力墙的抗震性能相对较弱。

对于较长的剪力墙，应设置洞口将其分成若干墙段，以避免墙段过长而导致脆性破坏。

2、墙体厚度剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体所承担的荷载等因素来确定。

一般来说，底层剪力墙的厚度较大，随着楼层的增加逐渐减小。

在满足结构要求的前提下，应尽量减小墙体厚度，以增加建筑的使用面积。

3、混凝土强度等级混凝土的强度等级应根据结构的受力情况、耐久性要求以及施工条件等综合确定。

高强度等级的混凝土可以减小墙体的截面尺寸，但过高的强度等级可能会导致混凝土的脆性增加，不利于结构的抗震性能。

4、配筋设计剪力墙的配筋包括竖向分布钢筋和水平分布钢筋。

竖向分布钢筋主要承受墙体的竖向荷载，水平分布钢筋则主要用于抵抗水平荷载产生的剪力。

配筋量应根据计算结果和规范要求进行确定，同时要注意钢筋的间距和锚固长度等构造要求。

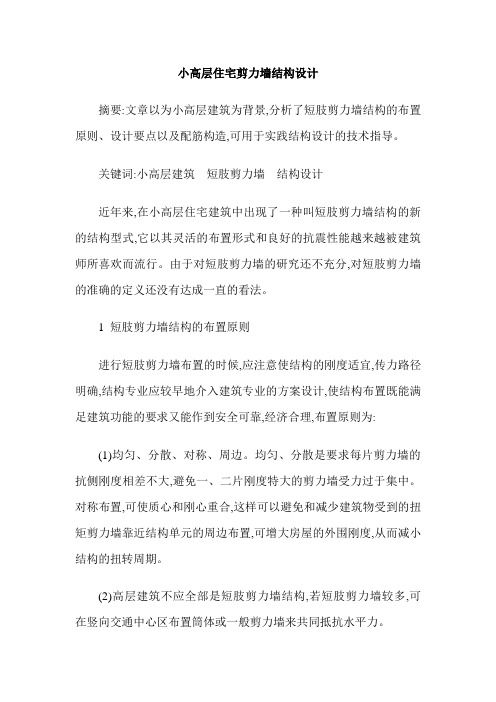

小高层住宅剪力墙结构设计摘要:文章以为小高层建筑为背景,分析了短肢剪力墙结构的布置原则、设计要点以及配筋构造,可用于实践结构设计的技术指导。

关键词:小高层建筑短肢剪力墙结构设计近年来,在小高层住宅建筑中出现了一种叫短肢剪力墙结构的新的结构型式,它以其灵活的布置形式和良好的抗震性能越来越被建筑师所喜欢而流行。

由于对短肢剪力墙的研究还不充分,对短肢剪力墙的准确的定义还没有达成一直的看法。

1 短肢剪力墙结构的布置原则进行短肢剪力墙布置的时候,应注意使结构的刚度适宜,传力路径明确,结构专业应较早地介入建筑专业的方案设计,使结构布置既能满足建筑功能的要求又能作到安全可靠,经济合理,布置原则为:(1)均匀、分散、对称、周边。

均匀、分散是要求每片剪力墙的抗侧刚度相差不大,避免一、二片刚度特大的剪力墙受力过于集中。

对称布置,可使质心和刚心重合,这样可以避免和减少建筑物受到的扭矩剪力墙靠近结构单元的周边布置,可增大房屋的外围刚度,从而减小结构的扭转周期。

(2)高层建筑不应全部是短肢剪力墙结构,若短肢剪力墙较多,可在竖向交通中心区布置筒体或一般剪力墙来共同抵抗水平力。

(3)短肢剪力墙应布置在房间分隔墙的交点处且竖向荷载较大处,但不必在每墙交接处设短肢墙满足竖向荷载和抗侧力的需要即可。

(4)短肢墙的数量和长短可根据结构受力的需要来确定。

可由基本自振周期来判断剪力墙布置是否合理。

(5)短肢墙应尽量对齐、拉直,以便和连梁一起构成抗侧力构件。

(6)在外凸部分,平面外边缘和角点处,容易产生大的应力集中,应设短肢墙以满足平面刚性和抗扭的要求。

(7)采用普通楼板时,短肢剪力墙的间距不应过大,以防止楼板在自身平面内变形过大,否则应采用预应力楼板。

(8)剪力墙相邻洞口之间及洞口与墙边缘之间应避免小墙肢,试验表明:墙肢宽度与厚度之比小于3的小墙肢在反复荷载的作用下,比大墙肢开裂早,即使加强配筋,也难以防止小墙肢的较早破坏。

(9)纵横向剪力墙宜布置成T形、L形、十字形以避免布置与墙平面单侧相交的梁,同时亦可以使纵墙可以作为横墙的的翼缘,横墙可以作为纵墙的翼缘,提高其承载力和刚度。

剪力墙配筋与设计剪力墙配筋设计中，包括有墙体（墙身）配筋、墙端暗柱配筋、墙体暗梁配筋。

（1）墙身配筋（最小配筋率）（配筋间距）墙身配筋比较简单，要同时满足构造配筋和计算书配筋要求。

《抗震规范》：（《混规》P194 11.7.14）P66 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%，四级抗震墙分布钢筋最小配筋率不应小于0.20%。

2 部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋配筋率均不应小于0.3%。

《高层规范》：P90 7.2.17 剪力墙竖向和水平分布钢筋的竖向配筋率，一、二、三级时均不应小于0.25%，四级和非抗震设计时均不应小于0.2%。

《抗震规范》：（《混规》P194 11.7.15）P66 6.4.4 抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：1 抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。

2 抗震墙厚度大于140mm时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间的拉筋间距不宜大于600mm，直径不应小于6mm。

3 抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚1/10且不应小于8mm；竖向钢筋直径不宜小于10mm。

《高层规范》：P90 7.2.18 剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。

剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1/10。

7.2.19 房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率不应小于0.25%，间距均不应大于200mm。

剪力墙的墙身钢筋分有竖向分布钢筋和水平分布钢筋。

在剪力墙结构中，水平分布钢筋居外侧，竖向钢筋居内侧，水平分布钢筋为主要钢筋，拉筋把横竖两种钢筋拉结在一起。

高层住宅剪力墙结构设计控制及调整高层住宅设计中广泛采用剪力墙结构，本文给出了剪力墙结构的布置原则及设计时的注意事项；汇总了剪力墙结构计算的各个设计指标以及对应的调整方法。

随着社会进步，科技发展，人们对住宅的功能要求越来越丰富，建筑设计越来越符合功能和审美的要求；为实现建筑的要求，结构选型主要与其使用功能直接相关，同时拟建场地的地理位置，抗震烈度也是影响结构选型的重要因素。

为了进一步提高土地利用率，建设单位倡导建设高层住宅，以满足市场的需求及企业自身经济效益的要求；目前高层住宅成为人们的主要居住形式，高层住宅主要的结构形式多为剪力墙结构。

1剪力墙结构的特点剪力墙结构是由竖向剪力墙和水平楼面梁板组成的结构。

剪力墙既作为承受水平和竖向作用的构件，又有分隔房间的作用。

其布置原则除了应满足建筑使用要求，对结构受力是否合理至关重要，剪力墙布置是否合理进一步决定了该建筑的建设费用，所以更多的建设单位在前期建筑方案及与相应的结构选型上尽量优化，而达到节省造价的目的。

2建模时的注意事项（1）剪力墙：目前结构常用计算软件：中国建筑科学研究院开发的软件PKPM，北京盈建科软件XXXX有限公司编制的软件YJK，均可进行剪力墙结构的计算。

（2）剪力墙平面布置原则：依据建筑平面图：①外墙可布置为剪力墙，增加建筑平面的抗扭刚度。

②内墙布置时，平面均匀对称布置，竖向连续，避免楼层错洞保证剪力墙边缘构件上下连续贯通，同时避免墙肢开洞过大形成抗震性能较差的短肢墙（短肢剪力墙指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙）。

③剪力墙的截面厚度及构造配筋应当依据实际工程剪力墙部位及抗震等级，参见《高层建筑混凝土结构技术规程（JGJ3-2010）》7.2.1，10.4.6，《建筑抗震设计规范（GB52022-0510）》（以下简称抗规）6.4.1，6.4.3条。

④内墙长度除应满足建筑条件，还要考虑墙下桩最小桩间距的要求，例如：常规设计时，桩直径700mm，桩间距不小于3倍桩径，加上0.5倍的桩径，建议上部剪力墙的长度为2500mm，上部如有结构洞口，宜尽量使洞口避开桩位。

小高层住宅构造剪力墙配筋及构造设计对于小高层住宅来说，剪力墙是面广量大的，因此合理的控制剪力墙配筋对于构造安全及工程的经济性具有十分重要的作用。

一、剪力墙墙体配筋（以200厚墙体为例）一般要求水平钢筋放在外侧，竖向钢筋放在内侧。

配筋满足计算及规范建议的最小配筋率即可。

笔者建议加强区Φ10@200，非加强区Φ8@200双层双向即可，双排钢筋之间采用Φ6@600x600拉筋。

但地下部分墙体配筋则另当别论。

因为地下部分墙体配筋大多由水压力，土压力产生的侧压力控制，而由于简化计算经常由竖向筋控制，此种情况下为增大计算墙体有效高度，可将地下部分墙体的水平筋放在内侧，竖向钢筋放在外侧。

地下部分墙体钢筋保护层按《地下工程防水技术规范》第4.1.6条规定：迎水面保护层应大于50mm，且在保护层内按《混凝土构造设计规范》第9.2.4条规定增设双向钢筋网片。

在这种情况下，很多设计人员在开展外墙裂缝验算时有效截面高度仍按保护层50mm计算，笔者认为是不妥当的。

当采取了双向钢筋网片后，计算保护层厚度至少可按30mm来取值，这对节省墙体配筋效果相当明显。

二、剪力墙按规范应设置边缘构件，一、二级抗震设计的剪力墙底部加强部位及其上一层的墙肢端部应设置约束边缘构件；其余剪力墙应按《高层建筑混凝土构造技术规程》第7.2.17条设置构造边缘构件。

本节仅就构造边缘构件的配筋作一点讨论。

笔者认为首先要区分剪力墙的受力特性及类别，即：普通剪力墙（长墙），短肢剪力墙，小墙肢和一个方向长肢墙而另一方向属短肢墙来区别对待配筋。

对于普通剪力墙，其暗柱配筋满足规范要求的最小配筋率，建议加强区0.7﹪，一般部位0.5﹪。

对于短肢剪力墙，应按高规第7.1.2条控制配筋率加强区1.2﹪，一般部位1.0﹪；对于小墙肢其受力性能较差，应严格按高规控制其轴压比，宜按框架柱开展截面设计，并应控制其纵向钢筋配筋率加强区1.2﹪，一般部位1.0﹪；而对于一个方向长肢另一方向短肢的墙体，设计中往往就按长肢墙开展暗柱配筋，建议有两种方法：其一，计算中另一方向短肢不进人刚度，则配筋可不考虑该方向短肢影响；其二，计算中短肢进人刚度，则配筋中应考虑该方向短肢的不利影响。

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

高层住宅剪力墙结构设计原则1 剪力墙布置原则（1）剪力墙的位置：1）遵循均匀、分散、对称和周边的原则。

2）剪力墙应沿房屋纵横两个方向布置。

3）剪力墙宜布置在房屋的端部附近、平面形状变化处、恒荷载较大处以及两端楼（电）梯处，在结构中部尽量减少剪力墙的布置量。

4）在平面布置上尽可能均匀、对称，以减小结构扭转。

不能对称时，应使结构的刚度中心和质量中心接近。

5）沿高度均匀变化；在竖向布置上应贯通房屋全高，使结构上下刚度连续、均匀。

6）多均匀长墙（增加抗侧刚度和减少剪力墙数和混凝土用量），少短墙（抗震性差）；可布置成单片形（不少于三道，长度不超过8m）、L形、T形、工字形、十字形或筒形最佳，H/L≥2, 少复杂形状转折。

7）洞口布置在截面中部，避免布置在剪力墙端部或柱边。

（2）剪力墙的间距：为了保证楼（屋）盖的侧向刚度，避免水平荷载作用下楼盖平面内弯曲变形，应控制剪力墙的最大间距。

（3）剪力墙的厚度：剪力墙厚度取值由以下因素确定：1）通过结构分析，在满足最大层间位移、周期比、位移比的各项指标确定每层剪力墙的厚度；2）不同抗震等级的轴压比的限制；3）构造性及稳定性要求（而稳定性一般会满足）；对于普通的住宅建筑在7度或8度地区，墙厚大多情况下是按稳定性和构造要求所控制的；首先剪力墙厚度应满足《高规》7.2.1条7.7.2条规定（其实是高厚比要求），当不能满足上面几条的时候应按《高规》附录D 计算墙体的稳定,从大量工程实例看,按《高规》附录D 计算的墙厚比《高规》7.2.1条7.7.2条规定的小得多。
