VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。
虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。
在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。
VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

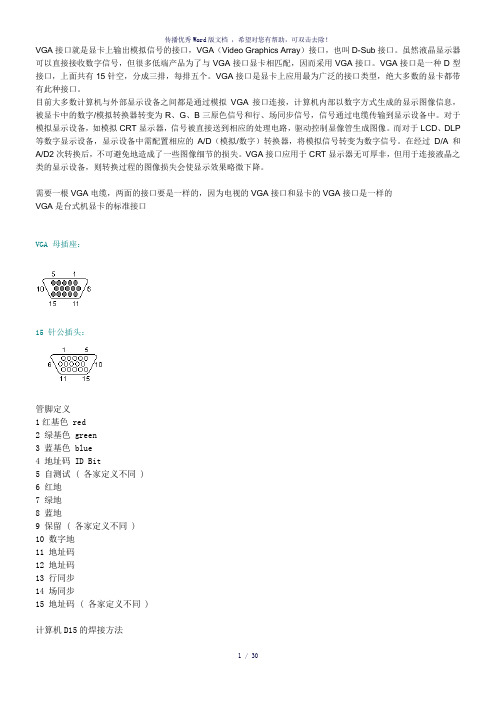

需要一根VGA电缆，两面的接口要是一样的，因为电视的VGA接口和显卡的VGA接口是一样的VGA是台式机显卡的标准接口VGA 母插座：15 针公插头：管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

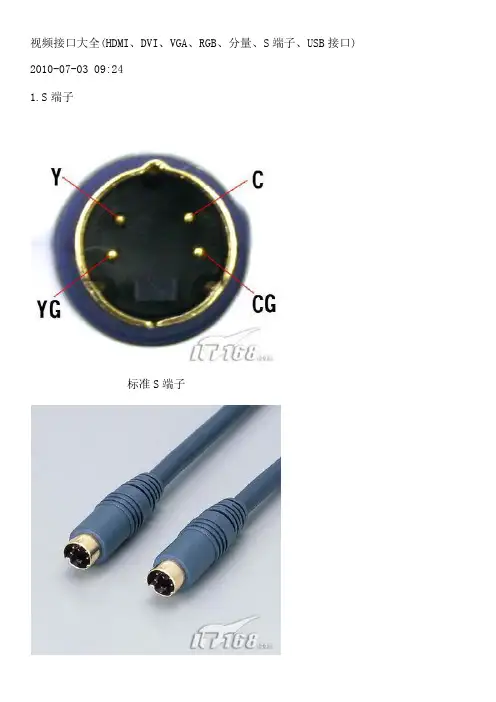

视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
标准S端子连接线音频复合视频S端子色差常规连接示意图显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。
虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。
VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP 等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。
在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。
VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
需要一根VGA电缆，两面的接口要是一样的，因为电视的VGA接口和显卡的VGA接口是一样的VGA是台式机显卡的标准接口VGA 母插座：15 针公插头：管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
VJ必读：视频输出端口介绍 HDMI、DVI、VGA、RGB、分量、S端子、USB接口视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
常用视频接口S端子、DVI、色差、D端子、HDMI解释VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称A V 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可。
A V接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于A V 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
A V还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在A V接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。
信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）2010-04-24 23:32信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）2009-4-20 11:51:44 Tags:长线驱动器URL:/tech/xinhao-jiekou.htm 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
常用投影仪接口图解常用投影仪接口图解投影仪对于我们日常生活来说并不陌生了，可是投影仪后面的接口你是否全认识呢？今天就来对常用投影仪接口进行简单的介绍，让你更加了解这些接口是什么。
第一大类：数字/模拟信号接口HDMI接口、DVI接口、VGA 接口、S-Video接口、RCA接口1、HDMI接口HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
其主要应用于中高端高清投影机上，少数低端娱乐投影机也配备有HDMI接口。
HDMI可以提供高达5Gbps的数据传输带宽，可以传输无压缩的音频信号以及高分辨率视频信号。
同时无需在信号传输进行数/模或是模/数的转换，可以唯高质量的影音信号传送。
在投影机市场，HDMI接口是主流高清投影机的标配接口，而且近年来随着高清技术的发展，主流配置的电脑也将HDMI接口作为标准配备。
使用HDMI接口连接投影仪和电脑可即插即用，非常方便。
2、DVI接口DVI接口，即数字视频接口，用于取代VGA模拟接口，由于传输的是数字信号，数字图像信息不需经过任何转换，因此信号没有衰减，色彩更纯净、更逼真。
同时，单路DVI最高支持1920×1200分辨率，双路DVI最高支持2560×1600分辨率。
不过在投影机领域，DVI普及度很低，因此很多情况下用户都使用HDMI高清接口来连接电脑和投影仪。
3、VGA接口VGA接口分为输入与输出接口，也通常称为D-sub接口或PC接口，是投影机上最常见、使用率最高的接口，主要用于连接电脑设备。
其采用非对称分布的15Pin连接方式，只能传输模拟信号，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
在日常应用中，使用VGA接口连接电脑和投影仪时，VGA信号线必须拧紧，否则可能出现投影图像偏色的问题，如果拧紧后问题仍未解决，则可更换连接线尝试。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
标准S端子连接线音频复合视频S端子色差常规连接示意图显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
常见线缆线序 vga、 DVI、USB、PS2、USB、RJ45、HDMI
线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图: VGA的接口引脚图(孔座):
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15 端壳。
DVI-D接口示意图(转自家电网):
DVI-I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序:
568B:
568A:
HDMI 引脚定义:HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口)--------------------------------------------------------------------------------VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。
有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。
接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN ——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明
各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子
标准S端子
标准S端子连接线
音频复合视频S端子色差常规连接示意图
S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差
S端子转接线
欧洲插转色差、S端子和AV
与电脑S端子连接需使用专用线，如VIVO线2.VGA接口
DVI接口正在取代VGA，图为DVI转VGA的转接头
VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上
目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口
3RCA连接线
标准的3RCA线头
分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr 两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。
3RCA转接头
分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。
目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。
图12A VGA转3RCA线
Y.Pb.Pr是逐行输入/输出，Y.Cb.Cr是隔行输入/输出。
分量视频接口与S端子相比，要多传输PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S 端子。
具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连，并可连接数字电视机顶盒收看高画质的数字电视节目。
4.BNC接口
标准的BNC端子
有别于普通15针D-SUB标准接头的特殊显示器借口，或称RGB端子、5RCA
（Red/Green/Blue/H-sync/V-sync，为了方便使用，日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头，而不是RGBHV常用的BNC/螺旋锁自锁紧形式）。
由RGB 三原色信号及行同步、场同步五个独立信号接头组成。
标准的BNC线
VGA转BNC
DVI转BNC
BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。
可将数字信号传送至150/300M以上，模拟可传送300M以上。
通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。
5RCA线缆
VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合
5.标准视频输入接口（RCA）
RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干
扰而导致的图像质量下降。
但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线
RCA转接延长头
插入示意图
白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
不要小瞧了RCA，其也有做工不错的高档货6.DVI接口
DVI-D
DVI转HDMI线
DVI转色差接头
DVI全称为Digital Visual Interface。
目前的DVI接口有两种，一为DVI-D（Digital，所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。
一为DVI-I（Inteface，通用接口可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器、投影机皆采用这种接口。
DVI转VGA
两种DVI接口的显卡接口相互之间不能直接连接使用。
如果播放设备采用的是DVI-D接口，而投影机是DVI-I接口，那么还需要另配一个DVI-D转DVI-I的转接头或转接线才能正常连接。
DVI 传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真，更能满足高清信号传输的需求。
DVI-I和DVI-D之间连接也需要转接线/转接头
7. HDMI
HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI 连接器共有两种，即19针的A类连接器和29针的B类连接器。
B类的外形尺寸稍大，支持双连接配置，可将最大传输速率提高一倍。
使用这两类连接器可以分别获得165MHz及330MHz的像素时钟频率。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
HDMI在针脚上和DVI兼容，只是采用了不同的封装。
与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。
HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080P的视频和一个8声道的音频信号。
而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。
此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
HDMI to DVI-D转接头
HDMI to DVI-D转接线
应用HDMI的好处是只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
随着电视的分辨率逐步提升，高清电视越来越普及，HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到5Gbps。
美国FCC规定2005年7月1日起，所有数字电视周边产品都必须内建HDMI或DVI。
