DVI-A、DVI-D、DVI-I接口定义、DVI接口图和DVI接口标准介绍
dvi-hdmi接口定义

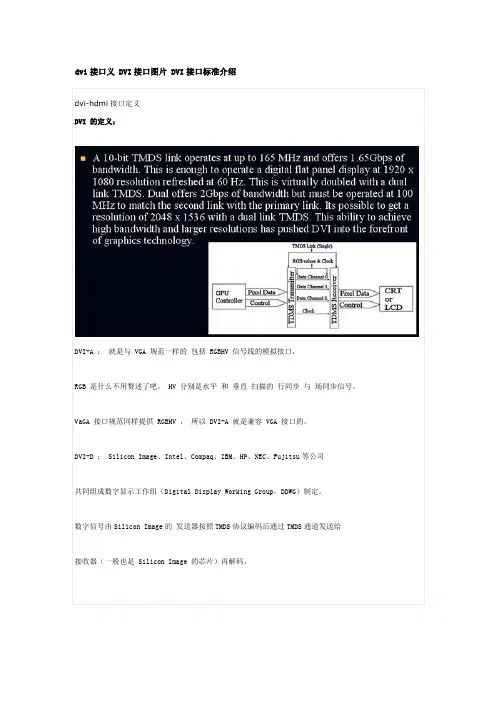

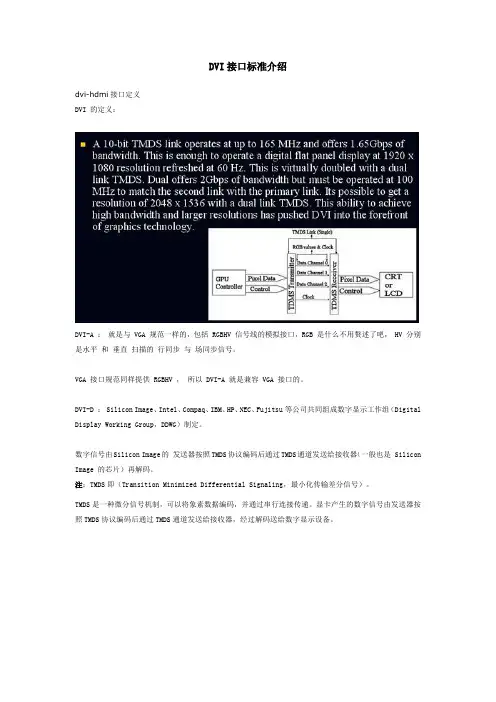

DVI 的定义：
DVI-A ：就是与 VGA 规一样的包括 RGBHV 信号线的模拟接口，
RGB 是什么不用赘述了吧， HV 分别是水平和垂直扫描的行同步与场同步信号。
VaGA 接口规同样提供 RGBHV ，所以 DVI-A 就是兼容 VGA 接口的。
DVI-D ： Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu 等公司
共同组成数字显示工作组（Digital Display Working Group，DDWG）制定。
数字信号由Silicon Image的发送器按照TMDS协议编码后通过TMDS 通道发送给
接收器（一般也是 Silicon Image 的芯片）再解码。
根据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit 接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz 的显示要求。
另外，为了扩充兼容性，DVI还可以使用第二条TMDS
通道，这样其带宽将会高过2Gbps。
DVI-D 才是真正的数字信号传输。
DVI-A 只是换汤不换药的定义而已。
其实就是 VGA 接口标准。
DVI-I 是整合了上述 DVI-A 以及 DVI-D 的接口的总称。
具体在接口插座管脚定义上有明显的区分。
也就是说：看看 DVI 的接口管脚就知道个大概了。
概述：
DVI-A ( A= Analog ) 是模拟信号接口，只能去接 DVI-A 或者 VGA 接口的信号。
DVI-D ( D= Digital ) 是数字信号接口，只能去接 DVI-D 接口的信号。
DVI-I ( I = A+D = Integrated ) 含及上述两个接口，在管脚定义上有明显的区分，
当 DVI-I 接 VGA 时，就是起到了 DVI-A 的作用；
当 DVI-I 接 DVI-D时，只起了 DVI-D 的作用。
DVI-A 的接口图示：
DVI-D 的接口图示：
DVI-I 的接口图示：
这只是参考图示，是根据某些厂家的线缆制作的实物拍照的样图。
这也不是绝对的。
实际确切的管脚定义在以后续图时详细说明，包括：管脚定义，联接图示， HDCP 说明， HDMI 例。
为了通俗些，都描述的不是很难。
因为若是懂技术的同行就不需要俺来讲解了，全都是给海外整个集团各个部门普及知识用的。
（英文就不必翻译了，俺在楼上都基本用中文描述了一遍。
英文的不看也行。
俺的英文很滥的，惭愧啊。
）
给出的图示中：按电子届的“行话”说插座有“公，母” 之分，实际本行（中英文）定义就是这么说的（可不是俺的发明，大家可别往歪处想。
）以后会给出实际图示描述的联接指南，俺自己做的。
希望对网友有些小小的参考。
补充几点：
Single Link 可理解为单通道；
Dual Link 可理解为双通道。
另外 DVI-A 与 DVI-D 不是相互兼容／通用的。
例如 AE500 投影仪就是 DVI-D 的输入接口，你只能接驳 DVI-D 的视频源（例如 DVD 影碟机）。
这就等于定死了：你必须得用 DVI-D 的接口。
或这么说： AE500 可以去接 DVI-I 的视频源，但只能用 DVI-I 接口中的DVI-D部分。
从 DVI-I 以及DVI-D 的管脚图的差别就可以看出 DVI-A 的信号规了。
大家可以看看：DVI-I 与 DVI-D 的差别是这么几个插脚：
DVI-D：
DVI-I ：
C1 = Analog Red 模拟视频信号三基色信号线中的红
C2 = Analog Green 模拟视频信号三基色信号线中的绿
C3 = Analog Blue 模拟视频信号三基色信号线中的蓝
C4 = Analog H （ Horizontal ）sync 模拟视频信号（水平扫描）行同步信号
C5 = Analog Ground 模拟视频信号地线
8 = Analog V （ Vertical ） sync 模拟视频信号（垂直扫描）场同步信号
（在 DVI-D 中， 8 是 No Connect 就是空脚，什么也没有连接）
除了地线以外，是不是 DVI-D 的原架构规基础上，多了 R G B H V 这几个与 VGA 定义一样的信号线插脚？所以这 DVI-D 多余出来的管脚就是 DVI-A ，二者结合组成了DVI-I 。
（其
中还有 6 ， 7 脚等是 VGA 定义中DDC2B 的规，虽然DDC2B 也是计算机 VGA接口即插即用的补充定义。
这里对模拟视频联接DVI-A 可以忽略。
DVI 数字部分的数据传输还是需要的DDC2B信号的）
看完管脚规／定义后，再看看实际的图例。
VGA的规中还有即插即用的 DDC2B 的规以及相应的管脚，接计算机时必用。
但是对
于DVI 来说若是接其他模拟视频设备就不需要了。
一般的 DVI 接口转VGA 的模拟部分的信号线都是基于RGBHV 的。
DVI-A 联接图示：
假设显示终端是 DVI-I （或 DVI-A）的接口，信号源是 VGA 接口的，那就配置这样一根线缆联接即可。
大家看到了吧：一端是接视频源的 VGA 接口，另一端是接终端的DVI-I （或者DVI-A）
接口。
图中俺还画了音频的连接线，其实大家一看就明白，不用俺赘述了吧。
DVI-D 联接图示：
假设显示终端是 DVI-D 接口的投影仪，而信号源是 DVI-D 接口的影碟机，就配备这样一根 DVI-D 线缆即可。
其实今后大部分是这种情况。
许多视频源都是 DVI-D 的输出接口，而显示终端也大都是 DVI-D 的（例如 AE500 ）。
RGBHV：
当使用模拟部分（DVI-A）联接时，除了 VGA 以外，也可以联
接RGBHV 输出的其他视频设备。
这种插座／插头在视频广电设备中常见，不用俺多说了吧。
大家可以看到，线缆中的插头里：除了三基色的 R G B （红绿蓝）以外，还有两个 H V （行场）同步信号线。
由于插头的外壳是接地的，所以从 DVI-I 连接线的这端就只有 R G B H V 五个信号线联接了。
不管你接的是模拟的 VGA 插座也好，别的模拟视频连接插座也好，其实万变不离其宗： R G B H V ！
DVI-I 输入端联接 DVI-D 输出时：
俺已经说过了，就是 DVI-I中的DVI-D 部分起了作用，实际就是 DVI-D 联接。
这是 DVI 信号线中的TMDS数字信号以及控制信号、模拟信号列表：数字信号部分
模拟信号部分
大家可以看到：模拟部分关键的就是RGBHV (模拟接地信号线除外)。
AE500是DVI-D接口,可不可以接DVI-I接口呢?一定要接DVI-D
吗,DVI-I不是可以兼容-D的么？DVI-I输出的HTPC连接DVI-D的AE500有没有问题?
DVI-D可以用DVI-I的接口，电气原理上没什么不适。
打个通俗的比喻吧：DVI-I 是现金加支票两种结算方式，比较灵活，选择余地大。
DVI-D只是现金结算方式，就一种选择。
那么DVI-I是可以与DVI-D 做交易的，因为DVI-I的有两种方式可以选择，其中一种恰好适合DVI-D 。
因为DVI-D只做现金交易，那好，DVI-I 就放弃支票交易模式。
单单用DVI-I 中的现金交易模式来与DVI-D沟通，不知比喻适合否。
例如AE500投影仪就是DVI-D 的输入接口，你只能接驳 DVI-D 的视频源（例如 DVD 影碟机）。
这就等于定死了：你必须得用 DVI-D 的接口。
或这么说： AE500 可以去接 DVI-I 的视频源，但只能用DVI-I 接口中的DVI-D部分。
若是非要用 DVI-I 插座去接
DVI-D ，并且机械联接上不吻合的话，就用钳子将多余的 DVI-A 的那几个管脚拔掉。
不就只剩下DVI-D 了嘛。
当然先预埋线缆，后补做插座也不是不好。
DVI-I 输出的 HTPC 接 DVI-D 没有问题，只是HTPC 本身就有 VGA 接口了，还输出 DVI-I 干嘛？俺
的ATI 镭系列 AGP 卡是只输出 DVI-D的，没有多余的 DVI-A 的必要。
因为 AGP显卡有模拟的 VGA D SUB 15 接口啊，就是通用的接普通监视器的VGA 接口，这不就等于是DVI-A嘛。
DVI的缺点是没有附带Audio音频联接，而且DVI的接口插座是沿袭以前的一些插座模式（例如什么P&D、DFP…），显得有些大。
大家都知道如今计算机多媒体常用的IEEE1394以及USB接口吧，都很小、轻灵，但它们的速度也不慢啊。
DVI的下一代继承者：HDMI出现了，解决了俺说的上述问题。

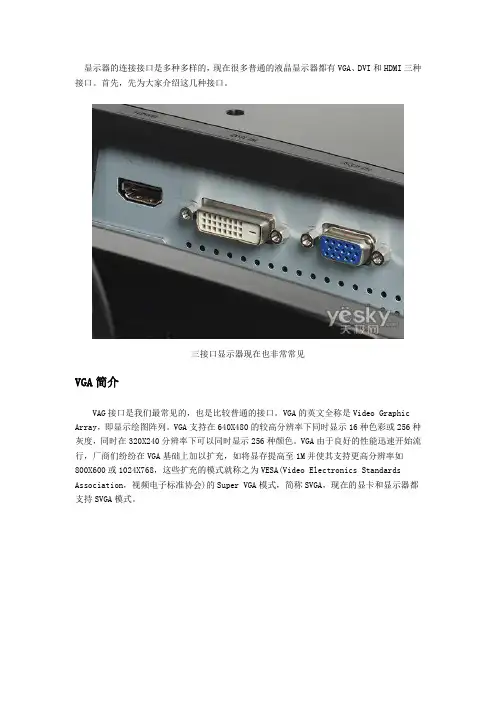

本图相片中的插座只有DVI-D，还没有HDMI 插座：。
