DVI接口技术的简单介绍

DVI-dDVI接口是1999年由数字显示工作组DDWG（Digital Display Working Group）推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件。

是专为LCD显示器这样的数字显示设备设计的。

DVI接口有多种规格，分为DVI-A、DVI-D 和DVI-I。

DVI-A其实就是VGA接口标准，只是换汤不换药而已。

所以带有DVI 接口的液晶显示器也并不一定就是真正的数字液晶显示器。

DVI-D则实现了真正的数字信号传输。

而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I接DVI-D设备时，便起了DVI-D的作用。

为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。

注：（图片中左为DVI-D，右为DVI-I）DMI百科名片HDMI，高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种符合高清时代标准的数字化视频/音频接口技术，可用于机顶盒、DVD播放机、个人电脑与电视机。

业界于2002年12月9日正式发布了HDMI 1.0版标准，于2010年3月4日发布HDMI规格版本1.4a。

HDMI可以同时传送音频和影音信号，能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。

同时无需在信号传送前进行数/模或者模/数转换。

HDMI规格可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。

目录规范标识中文标识产生背景功能特点接头分类英文定义测试规范连接电脑展开编辑本段规范标识2002年4月，日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合组成HDMI组织。

HDMI Licensing, LLC于2010年3月4日代表HDMI原始开发成员发布HDMI规格版本1.4a，其中特色包括3D应用的关键增强功能，加入了用于广播内容的强制3D格式，以及称为Top-and-Bottom的3D格式。

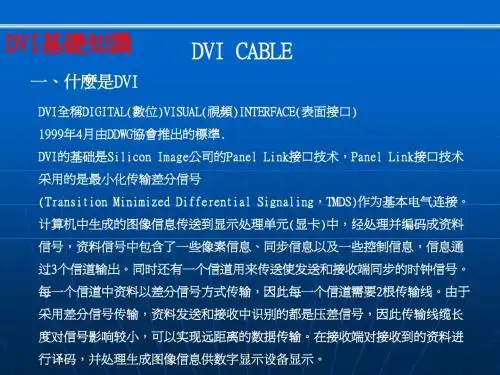

DVI接口定义DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel （英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。

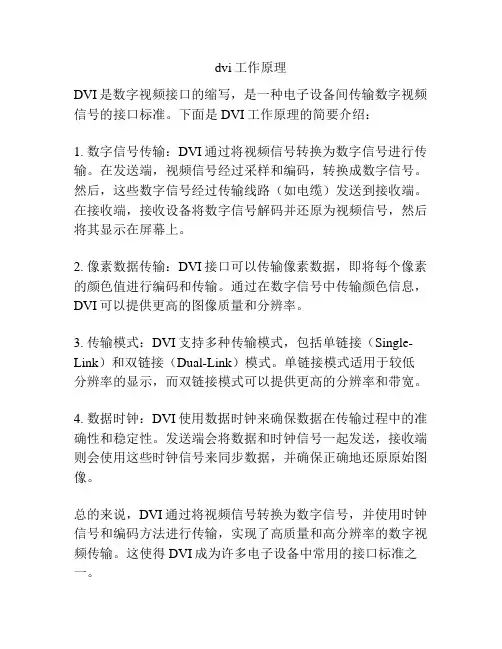

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

一个DVI显示系统包括一个传送器和一个接收器。

传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

DVI接口类型目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。

不兼容模拟信号。

dvi接口图片另外一种则是DVI-I接口，可同时兼容模拟和数字信号。

兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。

考虑到兼容性问题，目前显卡一般会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。

而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。

当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。

您现在的位置是： 硬件 > 正文 显卡上的DVI 接口简介2003-05-16■wuxin ■52硬件 我对此感兴趣订阅电子杂志发表评论富士康机箱防EMI 辐射的秘密“全民康宝”的诱惑 详解COMBO 技术性能至上 专业人士液晶显示器选购方略买主板 还是务实最合适 把“美人”领回家 体验液晶的魅力如何选购闪存盘？1 2 3 下一页 由于显示卡处理的都是数字信息，因此在把帧缓存数据传给显示器之前必须先经过RAMDEC ——数模转换器，把数字信号转换为模拟信号在传送出去，而在这个过程中就产生了信号的失真。

模拟信号产生之后，就要经由VGA 电缆线（又一个信号失真源）传给显示器。

如果你的显示器是数字设备（比如说液晶显示器等）而不是传统的CRT 显示器，那么失真会更加严重——因为模拟信号还要再一次被转换为数字信号。

既然这样，何必绕弯子呢？这样我们就引入了DVI 接口这个概念。

什么是DVI ？ 有的人对DVI 的理解还停留在“我显卡上面那个从来没用过的白色接口”的水平。

其实DVI 是一个很重要的接口标准——这个标准由数字显示工作组（DDWG ）制定，其中的成员也包括大名鼎鼎的Intel 和Silicon Image 。

正像刚刚分析的，我们没有必要把数字信号转换为模拟信号再转回去，而DDWG 小组就致力于通过DVI 把这一理论转化为现实。

目前DVI 系统的规格已经比较成熟了：显卡产生的数字信号（包括控制信息和数据信息）由发送器按照TMDS 协议编码后通过TMDS 通道（至少要包含4条数据线：RGB 三种信号和时钟信号）发送给接收器，经过解码送给数字显示设备。

由于TMDS 协议本身就是Silicon Image制定的算法，因此Silicon Image制造的发送器和接收器自然是最佳选择。

DVI 1.0标准的原理图根据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。

DVI及HDMI概况及测试方法0一、DVI概况：DVI是一种传输数字音视频信号的接口标准，最初由业界联盟（DDWG）制定，于1999年首次发布。

DVI接口有多种形式，包括DVI-I（同时支持模拟和数字信号）、DVI-D（仅支持数字信号）和DVI-A（仅支持模拟信号）。

DVI接口的主要特点如下：1.支持高分辨率：DVI能够传输高达2560x1600像素的高分辨率图像。

2.长距离传输：DVI支持120米（393英尺）的长距离传输，适用于大型显示器和投影仪。

3.可靠性：由于DVI是纯数字信号传输，因此不会发生模拟信号的干扰和衰减。

4. 兼容性：DVI接口可以通过适配器与VGA、HDMI和DisplayPort等其他接口进行互操作。

1.视频传输测试：通过使用DVI信号发生器和示波器，测试DVI接口的视频传输质量和稳定性。

可以检测视频信号的分辨率、颜色深度、刷新率等参数。

2.电子特性测试：通过使用示波器、电压表和电流表等仪器，测试DVI接口的电子特性，如电压波形、时钟频率、带宽等。

可以检测DVI接口是否符合相关的电气规范。

3. 兼容性测试：通过将DVI接口与其他多媒体接口进行连接，如HDMI、VGA、DisplayPort等，测试DVI接口与其他接口之间的互操作性和兼容性。

可以检测数据传输的稳定性和图像的质量。

二、HDMI概况：HDMI是一种数字音视频接口标准，由电子行业集团（CEA）和数字媒体专营权管理（Intel、Sony、Toshiba等）共同制定，于2003年首次发布。

HDMI使用单个电缆传输视频、音频和附加数据，广泛应用于高清电视和音频视频设备。

HDMI接口的主要特点如下：1.高品质图像和音频：HDMI能够传输高达4096x2160像素的超高清图像和多声道音频。

支持多种音频格式，如杜比数字、DTS等。

2.数字信号传输：HDMI接口是纯数字信号传输，避免了模拟信号干扰和衰减的问题，提供更高的图像和音频质量。

dvi接口标准定义
DVI（Digital Visual Interface）是一种用于连接计算机和显示器的数字视频接口标准。

它可以传输数字视频信号，以获得更好的视频质量。

DVI接口标准定义了电缆接插口、信号规范和握手协议等方面的要求，以确保视频信号的高质量传输和兼容性。

DVI接口标准主要包括以下几种类型：
1. DVI-A：用于传输模拟RGB视频信号的接口，常用于连接旧款的CRT显示器。

2. DVI-D：用于传输数字RGB视频信号的接口，常用于连接液晶显示器。

3. DVI-I：综合了DVI-A和DVI-D的功能，可以传输模拟RGB和数字RGB视频信号，通常用于连接高端显示器。

DVI接口标准定义了不同类型接口的插头形状和针脚分布，确保只能正确连接相同类型的接口设备。

此外，DVI接口还定义了数据传输的时序、电平规范和握手协议，以确保视频信号的稳定传输和设备之间的通信。

然而，随着HDMI和DisplayPort等新一代数字视频接口的广泛应用，DVI接口逐渐被取代。

尽管如此，仍然有许多旧款计算机和显示器使用DVI接口，因此了解DVI接口标准仍然具有实际意义。

DVI-接口由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明的一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。

DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主DVI是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit 数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。

TMDS技术的连接传输结构如图1所示。

数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。

规格DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。

3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。

5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。

DVI－Analog（DVI-A）接口（12＋5）只传输模拟信号，实质就是 VGA 模拟传输接口规格。

当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。

转换接头连接显卡的插头，就是DVI-A接口。

早期的大屏幕专业CRT中也能看见这种插头。

DVI-Digital（DVI-D）接口（18+1和24＋1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。

VGA, D-SUB, DIV (-A, -D, -I), HDMI 显示器/电视接口全解释vga, d-sub是模拟接口，dvi和hdmi是数字接口dvi数字接口d-sub是模拟信号接口数字信号比模拟信号处理精细，所以DVI接口清晰度比较高DVI 的解释：DVI-A ：就是与VGA规范一样的包括RGBHV 信号线的模拟接口。

其中，RGB 是红、绿、蓝三基色信号，HV分别是水平和垂直扫描的行同步与场同步信号。

VGA接口规范同样提供RGBHV，所以DVI-A是兼容VGA接口的。

DVI-D 才是真正的数字信号传输。

DVI-A 只是换汤不换药的定义而已。

其实就是VGA 接口标准。

DVI-I 是整合了上述DVI-A 以及DVI-D 的接口的总称。

三种DVI在接口插座管脚定义上有明显的区分。

DVI-A ( A= Analog ) 是模拟信号接口，只能去接DVI-A或者VGA接口的信号。

DVI-D ( D= Digital ) 是数字信号接口，只能去接DVI-D接口的信号。

DVI-I ( I = A+D = Integrated ) 含及上述两个接口,当DVI-I接VGA时，就是DVI-A；当DVI-I 接DVI-D时，就是DVI-D。

另外DVI-A与DVI-D不是相互兼容/通用的。

DVI-D可以用DVI-I的接口。

HDMI 的解释：与DVI的接口相仿，但是内含全部Video视频，Audio 音频联接信号。

承担HDTV 高清晰数字电视信号传输。

HDMI ＝VIDEO+HDCP+AUDIO （数字视频，版权保护，数字音频）。

出于向下兼容的考虑，HDMI兼容DVI，所以有许多可行的解决方案，例如：从视频源（HTPC、影碟机、机顶盒等）处的DVI-D 信号，汇集别处的音频源的音频信号，一起接驳在终端的HDMI接口处。

还可以由信号源的HDMI接口处，将视频和音频信号分离，分别供给你的音视频终端。

HDMI支持标准、增强、以及高清晰数字电视视频、以及标准立体声、多声道环绕立体声数字音频格式。
