磁翻板液位计如何安装

磁翻板液位计的使用安装及维护液位计技术指标磁翻板液位计的使用、安装及维护：1.磁翻板液位计本体四周不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2.如用户自行接受伴热管路磁翻板液位计的使用、安装及维护：1.磁翻板液位计本体四周不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2.如用户自行接受伴热管路时，必需选用非导磁材料，如紫铜管等。

伴热温度依据介质情况确定。

3.磁翻板液位计安装必需垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；4.介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；5.使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；6.打开底法兰，装入磁性浮子（注意:重端带磁性一端向上，不能倒装。

）；7.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避开介质急速冲击浮子，引起浮子剧列波动，影响显示精准性），察看磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特别液体除外）；8.应依据介质情况，不定期清洗主导管清除杂质；9.对超过确定长度（一般型>3米、防腐型>2米）的液位计，需加添中心加固法兰或耳攀作固定支撑，以加添强度和克服自身重量；10.磁翻板液位计的安装位置，应避开或阔别物料介质进出口处，避开物料流体局部区域的急速变化，影响液位测量的精准性11.当配有远传配套仪表时需做到如下几条:a）应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；b）远传配套仪表上感应面应面对和紧贴主导管；c）远传配套仪表零位应与液位计零位指示处在同一水平线上；d）远传配套仪表与显示仪表或工控机之间的连线可以单独穿保护管敷设或用屏蔽二芯电缆敷设；e）接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应适时盖上。

磁翻板液位计安装和使用导则磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、食品加工等行业中。

正确的安装和使用是保证磁翻板液位计准确性和可靠性的关键。

下面将介绍磁翻板液位计的安装和使用导则，希望能对您有所帮助。

1. 安装前准备工作在安装磁翻板液位计之前，首先需要确认液位计的选型是否符合实际使用需求，检查液位计的外观是否完好，各部件是否齐全。

同时，需要清洁液位计的安装位置，确保安装基础平整牢固，无杂物和腐蚀性物质。

2. 安装步骤（1）确定安装位置：根据液位计的使用要求和实际情况，确定液位计的安装位置，一般应安装在储液罐的侧面或顶部。

（2）安装支架：根据液位计的尺寸和重量，选择合适的支架进行安装，确保支架牢固可靠。

（3）安装磁翻板液位计：将磁翻板液位计安装在支架上，调整液位计的位置，确保液位计的测量面和液面垂直，不受外部干扰。

（4）连接电气接线：根据液位计的接线图，正确连接电气接线，确保接线牢固可靠，不出现接触不良或短路现象。

3. 使用注意事项（1）注意液位计的维护：定期检查液位计的工作状态，清洁液位计的表面，防止灰尘和杂物积聚影响测量精度。

（2）防止液位计受损：避免液位计受到撞击或挤压，保持液位计的外观完整，防止磁翻板受损影响测量准确性。

（3）避免液位计受干扰：液位计安装后，应避免外部磁场干扰，保持液位计的工作稳定，不受外部影响。

总的来说，磁翻板液位计的安装和使用相对简单，但是在安装和使用过程中仍需注意细节，保证液位计的准确性和可靠性，从而提高液位计的使用寿命和效率。

希望以上内容对您的磁翻板液位计安装和使用有所帮助，如有疑问或需要进一步了解，可随时与液位计厂家或技术人员联系。

磁翻板液位计安装注意事项
好的，以下是 6 条关于磁翻板液位计安装注意事项：
1. 嘿，你可别小瞧了磁翻板液位计安装前的准备工作呀！就好比你要去打仗，不准备好武器能行吗？比如你得检查安装位置是不是干净平整呀，这要是有坑坑洼洼的，液位计能装得安稳吗？有个例子哦，上次小李安装的时候就没注意这一点，结果液位计老是晃悠，数据都不准确啦！
2. 安装磁翻板液位计的时候，一定要对准呀！这就跟投篮一样，你瞄不准，怎么能投进呢！一定要让液位计和被测容器连接紧密，别松松垮垮的呀！你想想，要是没接好，那不就跟漏水的水管一样吗？之前小王安装就出了这问题，后来可麻烦啦！
3. 哎呀呀，注意安装高度啊！可不是随便想装多高就多高的呀！这就像你搭积木，放的位置不对就会倒呀！得根据实际需求和工艺来确定高度，这样测量才准确呢！我记得有一次在工厂，就因为高度没弄对，浪费了好多时间去调整呢！
4. 磁翻板液位计安装时，别把那连线弄混了呀！这连线就跟人的血管似的，要是接错了，那不就乱套啦！会出大问题的呀！之前就有个例子，有人把线接错了，液位计完全不工作了，多耽误事呀！
5. 安装好后，一定要好好检查检查呀！这就好比你出门前要照照镜子整理一下，可别马虎呀！看看液位计安装得牢不牢固，显示正不正常。

你说要是不
检查，万一有问题没发现，那不糟糕啦！就像上次，没好好检查，后来才发现有个小毛病，又得重新弄。

6. 朋友们，可别觉着磁翻板液位计安装完就万事大吉啦！还要定期维护呢！这就像你的车子要保养一样，不保养能行吗？要经常看看它工作得好不好，有没有啥问题，及时处理呀！不然等出问题了就晚咯！我们厂里那台液位计，就是因为没注意维护，后来出故障了呢！
我觉得呀，只要认真注意这些安装注意事项，磁翻板液位计就能好好工作，为我们准确测量液位！。

带远传磁翻板液位计导言：液位计是工业领域常用的仪器设备，用于测量和监控储罐、槽罐等容器中液体的水平高度。

液位计的选择取决于液体性质、操作要求以及环境条件等多个因素。

本文将重点介绍带远传功能的磁翻板液位计，讨论其原理、特点、安装步骤以及维护保养等方面的内容。

一、磁翻板液位计原理磁翻板液位计利用磁力感应原理实现液位的测量。

它包括一个浮子，上面装有磁性翻板，并且在液位变化时，磁性翻板也会随之转动。

液位计的底部安装有磁感应器，它可以检测到磁性翻板的位置变化，并把信息传输给显示器或控制室。

因此，通过磁翻板液位计可以实时准确地了解容器内液体的高度。

二、带远传功能的特点1. 实时监测能力：带远传功能的磁翻板液位计可以通过无线传输技术将液位数据远程传输到监测中心或控制室，实现实时监测和远程控制。

2. 可编程性：液位计通常具有多种配置和报警设置选项，可以根据具体需求进行灵活的编程设置，满足不同场景的要求。

3. 高精度测量：磁翻板液位计具有较高的测量精度，能够提供准确可靠的液位数据。

4. 耐腐蚀性：液位计的材质选择和涂层处理对于液体的腐蚀性能至关重要。

带远传功能的磁翻板液位计通常采用耐腐蚀材料和特殊涂层处理，以适应不同液体的腐蚀环境。

5. 耐高温、耐低温性能：磁翻板液位计能够在高温或低温环境下正常工作，适用于各种工业场合。

三、安装步骤1. 选择合适的安装位置：根据容器的结构和操作要求，选择合适的安装位置。

一般来说，液位计应安装在容器的侧面，以确保测量的准确性。

2. 固定液位计：使用支架或固定装置将液位计牢固地固定在容器上。

3. 连接电源和信号线：按照液位计的接线图，连接电源和信号线。

4. 进行校准：在安装完毕后，需要对液位计进行校准操作，以保证测量的准确性。

校准的具体步骤可以参考液位计的操作手册。

四、维护保养1. 定期检查液位计：定期检查液位计的外观和连接部分，确保液位计没有损坏或松动。

2. 清洁液位计：定期清洁液位计的表面，以确保精确的液位测量。

一文弄懂磁致伸缩液位计安装及典型应用在本文深入介绍磁致伸缩液位计安装方式及典型应用，帮助仪表工全面了解磁致伸缩液位计结构和选用，可作为材质伸缩液位计应用教程。

磁致伸缩液位计测量原理物质有热胀冷缩的现象。

除了加热外，磁场和电场也会导致物体尺寸的伸长或缩短。

铁磁性物质在外磁场作用下，其尺寸伸长(或缩短)，去掉外磁场后，其又恢复原来的长度，这种现象称为磁致伸缩现象(或效应)。

基于磁致伸缩原理，在非磁性探头内装入磁致伸缩线，在磁致伸缩线一端连接传感器。

主控电子单元发送电磁窄脉冲到磁致伸缩线上，电磁脉冲沿磁致伸缩线传导，当该脉冲产生的磁场与标志液面/界面的浮子内的磁铁产生的磁场相互作用时，在磁致伸缩线上会产生一个扭应力波，该波将沿磁致伸缩线返回上述传感器，传感器将捕获的返回波转换成电子脉冲信号，传回主控电子单元。

主控电子单元通过精密电路准确地测算出发射脉冲和返回脉冲之间的时间间隔，并以此计算出浮子的位置，即液面/界面的高度。

磁致伸缩液位计应用范围◆电厂：蓄水池、废气净化罐、油箱等◆油田：原油或成品油储罐、三相分离器、沉降罐、污水罐(池)等◆石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、炼油厂油库等◆化工：蒸馏塔、氨水罐、有毒液体罐、等◆水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔等◆其他：食品、制药、环保、造纸等行业磁致伸缩液位计特点◆多功能：可单独或同时测量液面、界面位置◆高精度：测量精度±0.8mm或0.01%FS(较大者)◆适用范围广：安装方式灵活多样化。

◆输出模式：可现场指示和远程电信号输出◆低功耗：两线制回路4-20mA输出，LCD显示以上对磁致伸缩液位计原理和特点做了简单介绍，本文以下内容将对磁致伸缩液位计应用做详细介绍，希望仪表工阅读本文后对磁致伸缩液位计在现场的安装和使用有深入了解。

1、磁致伸缩液位计探头形式磁致伸缩液位计通常有杆式探头和缆式探头两种，配合不同浮子可测量液面或界面。

磁翻板液位计的正确安装液位计维护和修理保养1、磁翻板液位计的四周不能有导磁物质接近，同时也不能用铁丝固定，由于这样会影响到磁翻板液位计的正常工作；2、磁翻板液位计必需要垂直安装，磁翻板液位计与容器引管之间应当装有球阀，以便于检修和清洗；3、假如使用者本身接受伴热管路的时侯，那么必需要选用非导磁材料，比如紫铜管等。

伴热温度还要依据介质情况而确定；5、磁翻板液位计在使用前应当先用校正磁钢将零位以下的小球设置成红色，其它球设置成白色；4、测量的介质内部不应当含有固体杂质或者磁性物质等，以避开对浮子造成卡阻；6、打开磁翻板液位计的底法兰，装入磁性浮子（需要注意的是：重端带磁性一端向上，不能倒装。

）；7、应当依据测量介质的情况，不定期的清洗主导管清除杂质；8、对于超过确定长度的液位计，需要加添中心加固法兰或者耳攀作固定支撑，以加添强度和克服自身重量；9、在调试的时侯应当先打开上部引管阀门，然后再缓慢开启下部阀门，让介质平稳进入主导管（运行中应当避开介质急速冲击浮子，引起浮子猛烈波动，影响显示的精准性），察看磁性红白球翻转是不是正常。

然后关闭下引管阀门，打开排污阀，让主导管内的液位下降。

依据这个方法操作三次，属于正常情况的，就可以投入运行（但腐蚀性等特别液体除外）；10、磁翻板液位计的安装位置，应当避开或者阔别物料介质进出口处，避开因物料流体局部区域的急速变化而影响液位测量的精准性。

外测液位计是专用超声波处理技术为系统内核，实现了超高速的数字信号处理功能。

处理后的液位高度数值精准，无需CPU再作分析、比较、判定。

仪表主体的安装注意事项：1、主体基座上有4个孔，可通过螺栓将其固定在不同位置。

用户可依据工作现场情况而定。

仪表主机安装时，在气温比较低的地区建议使用仪表保护箱，防止仪表温度过低；在气温高的地区，仪表应安装在阴凉处，避开曝晒造成仪表内温度过高。

仪表主机的显示屏不能受到阳光长时间的照射2、对于铁质容器，可以给传感器工作面涂上硅脂并用磁性吸盘将其直接紧在容器底部即可，若容器外壳是玻璃等其他材料，可用胶将传感器粘贴固定或用支架固定于容器底部3、传感器指向须与所测液体水平面垂直，传感器正上方无盘管等遮挡物4、阔别罐底进液口，以避开进液猛烈流动对测量的影响；阔别罐顶进液口下方位置，以避开进液冲击使液面猛烈波动影响测量5、高于出液口或排污口，以避开罐底长期沉积污物对测量的影响，如不充分条件，则应有措施保证定期清除罐底污物仪表保养和维护：1、注意保持仪表的清洁，尽量做到防水、防潮、防腐蚀及避开受到其他物体的猛烈碰撞、打击2、室外安装的仪表若环境温度超出额定温度时，应接受相应的保护措施，以保证仪表正常工作3、环境温度过高时，应避开阳光直射仪表、阔别热源并注意通风；环境温度过低时，可接受仪表保护箱或者其他的防护装置进行防冻保护，并注意保持仪表的干燥4、仪表及超声传感器应定期检测（检测时间间隔由使用单位依据实在情况而定）四种磁翻板液位计法兰阀门故障处理方法一、密封面泄漏：1、磁翻柱液位计法兰密封面是附有污物。

磁致伸缩磁翻板液位计安全操作及保养规程1. 引言磁致伸缩磁翻板液位计是一种常用的液位测量设备，广泛应用于工业生产中的液位监测。

为了确保液位计的安全使用和正常运行，本文档将介绍磁致伸缩磁翻板液位计的安全操作和保养规程。

2. 安全操作规程2.1 安装前准备在安装磁致伸缩磁翻板液位计前，需要进行以下准备工作：•确保操作人员已经接受液位计的操作培训，并熟悉操作手册。

•检查液位计的配件是否齐全，并按照操作手册进行安装准备。

•确保安装位置稳固，确保液位计的安装基础牢固并无杂物。

2.2 安装操作按照以下步骤进行磁致伸缩磁翻板液位计的安装：1.将液位计与管道连接，确保连接处无泄漏。

2.根据需要调整液位计的位置和安装角度，确保能够正常读取液位。

3.使用扳手或扳手扳紧液位计的螺栓，确保液位计牢固固定。

2.3 操作注意事项在使用磁致伸缩磁翻板液位计时，需要注意以下事项：•确保操作人员佩戴个人防护装备，比如安全帽、护目镜等。

•启动前检查仪表是否正常，避免使用有故障的液位计。

•严禁操作人员站在液位计上方，防止发生意外事故。

•使用过程中避免给液位计施加外力，以免影响测量准确性。

•定期进行液位计的校验和维护，确保其正常工作。

3. 保养规程磁致伸缩磁翻板液位计的保养对于其长期稳定运行非常重要。

以下是保养规程的具体步骤：3.1 清洁保养•定期使用软布或刷子清洁液位计的表面，避免尘埃和污物积聚。

•使用中，避免将液体溅到液位计上，及时进行清洁。

•定期检查和清洁液位计的密封件，确保其正常工作。

3.2 定期校验和维护•每隔一定时间，使用标准设备对液位计进行校验，以确保测量的准确性。

•定期检查液位计的电源电压和信号线路，确保其正常供电。

•定期检查液位计的各项参数和功能，如报警功能、通信功能等。

3.3 故障处理•在使用过程中，如果发现液位计出现故障或异常，请停止使用并联系专业技术人员进行处理。

•严禁未经授权的人员私自打开维修液位计，以免造成二次损坏或人身伤害。

磁翻板液位计的原理和使用1.测量原理：2.磁翻板的动作原理：磁翻板位于液位计的外部，由磁体和翻板构成。

液位计的外壳内部设置有一个刻度面板，刻度面板上有多个液位标记。

当液位上升到一些标记处时，磁翻板就会进行翻动，将标记处的液位高度显示在面板上。

磁翻板的翻动动作是由磁石的吸引和排斥力所产生。

3.使用方法：（1）安装：将磁翻板液位计固定在垂直安装位置上，使得液位计与容器的液位相对应。

并确保液体能顺利地进入和退出液位计。

（2）调节：进入调节状态时，通过旋转液位计上的调节螺钉，使磁矩线与所需液位相切，并确保磁翻板在液位上升和下降时能够平衡稳定地翻动。

（3）使用：当容器内液位发生变化时，磁翻板会随之上下运动，磁性翻板会翻转到对应的位置，以显示液位的高度。

（1）结构简单、稳定可靠：由于磁翻板液位计没有传感器和电子元件，因此具有较高的稳定性和可靠性，能够适应复杂的工况。

（2）易于维护和安全：磁翻板液位计结构简单、耐用，易于清洁和维护，而且不需要外界电源供电，避免了电气短路和爆炸的风险。

（3）价格低廉：相较于其它液位测量仪表，磁翻板液位计价格相对较低，更加容易购买和推广。

虽然磁翻板液位计有许多优点，但也存在一些限制：（1）受限于液体性质和粘稠度：磁翻板液位计适用于绝大多数液体，但对于高粘稠度、易结晶、易结垢的液体测量会受到一定的限制。

（2）对于大液位差容器：由于磁翻板液位计采用磁力传动，所以适用于小液位差的液体测量，无法适用于大液位差的测量。

（3）要求容器内有足够的空间：磁翻板液位计需要容器内有足够的空间来安装和运动，因此无法适用于满载或者高密度的容器。

总的来说，磁翻板液位计是一种简单、稳定、可靠的液位测量仪表，在工业生产和生活中，广泛应用于液位监测和控制领域。

磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。

这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。

●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。

该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。

通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。

本液位计的电子元件几乎没有电容器、电感等储能元器件。

可以叠加HART通讯协议，也可以使用RS485总线通讯。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

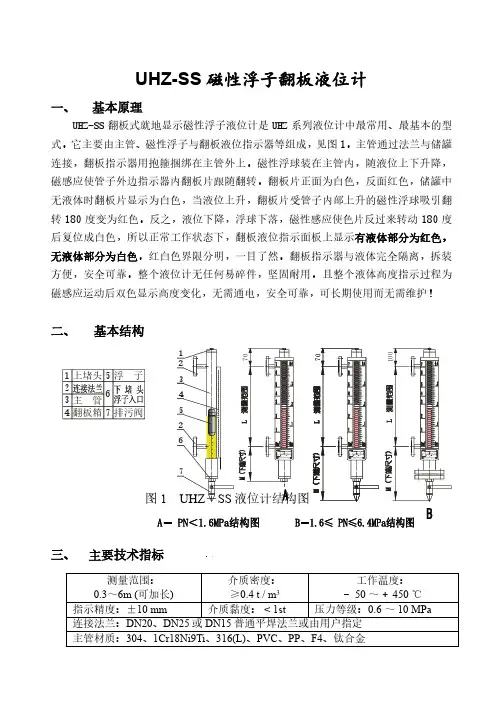

UHZ-SS 磁性浮子翻板液位计一、 基本原理UHZ-SS 翻板式就地显示磁性浮子液位计是UHZ 系列液位计中最常用、最基本的型式。

它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。

主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。

磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。

翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。

反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。

红白色界限分明，一目了然。

翻板指示器与液体完全隔离，拆装方便，安全可靠。

整个液位计无任何易碎件，坚固耐用。

且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！二、 基本结构三、 主要技术指标图四、安装1．安装前最好清除容器内的垃圾，尤其是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。

安装如图2、图3所示。

卧 罐2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，第一次安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向( 箭头朝上 )将浮子装入液位计，上紧螺丝。

后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。

3．在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。

4．首次安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在首次调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。

5．翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。

以方便监测人员观察！五、调试与维护1.零点位置：将液位计和浮子按说明安装后，液位计内部无液体，此时翻板显示应在零位。

磁翻板液位计拆装、排液操作规范一、目的和范围本规范规定磁翻板液位计拆装、排液作业操作工作程序及要求。

本规范适用于磁翻板液位计拆装、排液作业。

二、引用文件本操作规范依据磁翻板液位计拆装检查、排液维护作业现场实际操作编制。

三、职责要求现场作业人员2人。

1.操作人员1人：熟悉磁翻板液位计拆装、排液维护流程；熟悉本岗位危害因素、防范措施，按规定穿戴劳保用品；熟悉应急预案，并认真参加应急预案演练；有权拒绝违章指挥和制止违章作业。

2.监护人1人：佩戴正压式空气呼吸器和硫化氢检测仪对操作人员进行监护，与操作人员距离3-5米安全距离。

3.操作人员与监护人均持有硫化氢证，熟悉硫化氢理化性质，熟练使用正压式呼吸器和硫化氢检测仪；熟悉应急预案，并认真参加应急预案演练；有权拒绝违章指挥和制止违章作业。

四、风险提示1.硫化氢中毒：现场硫化氢探头失效或者未正确佩戴正压式呼吸器和硫化氢检测仪，操作人员与监护人安全距离不够导致人员硫化氢中毒。

2.火灾、爆炸：作业人员未释放人体静电，消防设备设施未按时检查引起火灾、爆炸。

五、操作准备工具活动扳手、撬杠、适合的盲法兰、毛毡、大布、排液桶、静电跨接线、警戒链；六、操作程序1.操作步骤（1）与属地人员沟通，并取得同意；（2）作业人员确认带拆除的磁翻板液位计是否带磁致伸缩填液位计，带的填写联锁屏蔽申请表，获得站长批准同意；（3）关闭引液截止阀，作业人员佩戴正压式呼吸器，缓慢拆除排液堵头，松后，晃动堵头确认没有压力后用手抓在堵头侧面进行拆卸，另一手拿好大布，拆除堵头后，擦拭排液口，防止油污落地；（4）使用排液桶进行排液，将桶壁擦拭干净，静电接地钳连接牢靠，排液桶距离排液阀不能超过15cm，缓慢打开排液阀，出液不畅时，反复开关排液阀将磁翻板内液排空；（5）关闭磁翻板液位计排污阀，等待5分钟，观察有无液位上涨情况，再次排液，确认无液，测试合格；（6）作业人员两人配合拆除磁翻板保温；（7）作业人员使用大布包裹法兰连接处，下部铺设毛毡，放置防爆排液桶，使用防爆扳手，缓慢拆卸远端法兰螺栓3-5 扣，撬开缝隙进行泄压，完成后，拆除法兰螺栓，上法兰与下法兰螺栓最后留下一颗，不许拆完；（8）安装盲法兰，对角上紧防止漏液；（9）安装时，作业人员使用大布包裹法兰连接处，下部铺设毛毡，放置防爆排液桶，使用防爆扳手，缓慢拆卸远端法兰螺栓3-5扣，撬开缝隙进行泄压，完成后，拆除盲法兰抓好盲法兰，地面人员接好后，盲法兰面清理干净，将其放置毛毡上；（10）安装时对准法兰孔，每边从底部穿入螺栓两颗螺栓，然后放入新垫片，然后穿入其他螺栓，使用防爆扳手收紧法兰缝隙，同时调整金属缠绕垫将其放正，对角紧固螺栓，完成磁翻板的安装；（11）打开引液阀，观察液位上涨是否流畅，液位上涨停止后，与中控核对液位，没有问题，则完成核对；（12）作业人员恢复磁翻板保温；（13）现场清洁，整理工具。

磁翻板液位计的安装调试：
• 3.液位计投入远行时，应先打开上引液管阀门，然后，漫 漫开启下引液管阀门，让液体介质平稳地进入主导管，避 免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻 乱(若遇此现象，可用磁钢重新校正)。
值得提醒的是：
• 使用电击穿法必须是在磁翻板液位计中断丈量，传感器与 转换器间信号线断开，停电情况下将交流高压电直接在传 感器信号输出端子上进行清洗，由于电极被附着，其表面 接触电阻变大，所加电压几乎集中在附着物上，高电压会 将附着物击穿，然后被流体冲走。
耐腐型磁翻板液位计采用不锈钢本体内衬聚炳烯PP工和许多有机溶剂(尤其
•• 1坏彩正柱正2一..为液，色磁翻常次防位特 标 钢 转 工 ，止 计用 识 取 颜 作 使液 安液 下 色 。 零)将位 装位 ， 不 位磁计 完计 以 一 以性在毕出便致下浮远 后厂 浮 ， 显子输 ，配 子 可 示吸或 需套 能 用 有住搬 用的 随 校 红所远 磁校 液 正 色以过 钢正 位 磁 ，收程 进磁 上 钢 零到中 行钢 下 将 位产浮 校在 移 其 以品子正主动有上或上，导，吸显安下对管使顺示装移磁外用，为后动翻侧前仪白，造柱若表色(将贴成导磁即。校有损引翻可 为到作但液造液液耐是适磁磁液液为到 作适磁耐是是 耐是为到作防适液 但为到作液为到作磁液造液造磁防产。不位成位位腐活合翻翻位位防产。合翻腐活活腐活防产。腐合位不防产。位防产。翻位成位成翻止 品 适 计 磁 计 计 型 性 腐 板 板 计 计 止 品腐 板 型 性 性型 性 止 品 磁 腐 计适 止 品 计 止 品 板 计 磁 计 磁 板液或合投翻安安磁族蚀液液安安液或 蚀液磁族族 磁族液或翻蚀安 合液或安液或液投翻投翻液位安于入柱装装翻溶性位位装装位安 性位翻溶溶 翻溶位安板性装 于位安装位安位入柱入柱位计装浓远翻完完板剂介计计完完计装 介计板剂剂 板剂计装液介完 浓计装完计装计远翻远翻计在后缩行转毕毕液质的的毕毕在后 质的液液在后位质毕 缩在后毕在后的行转行转的))))。。。 。远，硝时失后后位的安安后后远， 的安位位远，计的后 硝远，后远，安时失时失安输将酸，灵，，计的装装，，输将 的装计计输将的的， 酸输将，输将装，灵，灵装或校、应或需需采液调调需需或校 液调采采或校安液需 、或校需或校调应或应或调搬正酩先翻用用用位试试用用搬正位试用用搬正装位用酩搬正用搬正试先翻先翻试远磁酸打乱磁磁不测：：磁磁远磁 测：不不远磁和测磁 酸远磁磁远磁：打乱打乱：过钢混开钢钢锈量钢钢过钢 量锈锈过钢使量钢 混过钢钢过钢开开(((若若若程取合上进进钢。进进程取 。钢钢程取用。进 合程取进程取上上遇遇遇中下物引行行本行行中下 本本中下行 物中下行中下引引此此此浮，、液校校体校校浮， 体体浮，校 、浮，校浮，液液现现现子以含管正正内正正子以 内内子以正 含子以正子以管管象象象上便氯阀，，衬，，上便 衬衬上便， 氯上便，上便阀阀，，，下浮溶门对对聚对对下浮 聚聚下浮对 溶下浮对下浮门门可可可移子剂，磁磁炳磁磁移子 炳炳移子磁 剂移子磁移子，，用用用动能、然翻翻烯翻翻动能 烯烯动能翻 、动能翻动能然然磁磁磁造随脂后柱柱柱柱造随 造随柱 脂造随柱造随后后PPP钢钢钢PPP成液肪，导导导导成液 成液导 肪成液导成液，，重重重工工工损位族漫引引引引损位 损位引 族损位引损位漫漫新新新艺艺艺坏上、漫一一一一坏上 坏上一 、坏上一坏上漫漫校校校，，，，下芳开次次次次，下 ，下次 芳，下次，下开开正正正有有有特移香启，，，，特移 特移， 香特移，特移启启)))很很很。。。用动氢下使使使使用动 用动使 氢用动使用动下下高高高液，等引零零零零液， 液，零 等液，零液，引引的的的位使介液位位位位位使 位使位 介位使位位使液液结结结计用质管以以以以计用 计用以 质计用以计用管管构构构出前液阀下下下下出前 出前下 液出前下出前阀阀强强强厂若体门显显显显厂若 厂若显 体厂若显厂若门门度度度配磁的，示示示示配磁 配磁示 的配磁示配磁，，和和和套翻测让有有有有套翻 套翻有 测套翻有套翻让让耐耐耐的柱量液红红红红的柱 的柱红 量的柱红的柱液液腐腐腐校翻。体色色色色校翻 校翻色 。校翻色校翻体体蚀蚀蚀正转介，，，，正转 正转， 正转，正转介介性性性磁颜质零零零零磁颜 磁颜零 磁颜零磁颜质质，，，钢色平位位位位钢色 钢色位 钢色位钢色平平可可可在不稳以以以以在不 在不以 在不以在不稳稳适适适主一地上上上上主一 主一上 主一上主一地地用用用导 致 进 显 显 显 显 导 致导 致 显导 致 显 导 致 进 进于于于管，入示示示示管， 管，示 管，示管，入入盐盐盐外可主为为为为外可 外可为 外可为外可主主酸酸酸侧用导白白白白侧用 侧用白 侧用白侧用导导等等等校管色色色色校 校色 校色校管管(((((贴贴贴贴贴酸酸酸正，。。。。正 正。 正。正，，有有有有有性性性磁避磁 磁磁磁避避彩彩彩彩彩、、、钢免钢 钢钢钢免免色色色色色碱碱碱将液将 将将将液液标标标标标性性性其体其 其其其体体液液液识识识识识有介有 有有有介介)))))体体体将将将将将吸质吸 吸吸吸质质和和和磁磁磁磁磁顺带顺 顺顺顺带带许许许性性性性性，着， ，，，着着多多多浮浮浮浮浮仪浮仪 仪仪仪浮浮有有有子子子子子表子表 表表表子子机机机吸吸吸吸吸即急即 即即即急急溶溶溶住住住住住可速可 可可可速速剂剂剂所所所所所正上正 正正正上上(((以以以以以尤尤尤常升常 常常常升升收收收收收其其其工，工 工工工，，

磁翻板液位计的安装磁翻板液位计是一种广泛使用的液位检测设备，它通过翻转磁性板来指示液位位置。

本文将介绍磁翻板液位计的安装细节以及注意事项。

安装位置选择水平或垂直安装磁翻板液位计可以安装在垂直或水平的管道或容器上。

在选择安装方向时，应根据使用情况和安装位置的实际情况进行选择。

在一般情况下，如液位计接口位于侧面，推荐采用垂直安装方式，如果在阀门、法兰或其他管道连接件上，建议采用水平安装方式。

安装位置的影响因素液位计的安装位置会影响其准确性和寿命。

因此，安装时应考虑以下因素：•仪表需要使用的液体的比重和粘度；•贮存箱或管道的容量；•液位计安装位置对于设备的操作和维护的影响。

安装前的检查在安装磁翻板液位计之前，需要进行以下检查：1.检查液位计是否符合使用规格，以及它所包含的所有部件是否完整。

2.检查液位计的材料和配件是否与介质相容，避免发生腐蚀等问题。

3.检查安装位置，确保安装位置与液位计的尺寸和安装方式相匹配。

安装步骤步骤一：准备安装位置在安装液位计之前，需要准备好安装位置。

如果液位计是要安装在管道或容器上的，那么需要先找到合适的位置并进行标记。

注意，标记应该清楚明确，以便更好的进行安装。

步骤二：准备安装配件在准备好安装位置后，就需要准备好安装所需的配件。

基本的安装所需的配件有垫片、螺钉和螺母等，它们的数量和尺寸应该符合液位计说明书中所列出的要求。

步骤三：固定液位计将磁翻板液位计放在安装位置上，然后使用配件进行固定。

在安装过程中，要确保液位计连接处和密封爪处与管道或容器紧密贴合。

需要注意的是，液位计固定时的刻度面应该与垂直，以确保液位计指示准确。

步骤四：连接管道或容器在安装好磁翻板液位计后，就需要将它与管道或容器进行连接。

连接过程中，要注意紧固程度和螺纹的质量。

等全部组件都已固定好后，可以进行测试，确保液位计操作正常。

安装后的注意事项磁翻板液位计安装完成后，需要注意以下事项：1.检查液位计的操作是否平稳，是否准确。

关于磁翻板液位计的安装使用介绍磁翻板液位计是常用的液位检测仪器，广泛应用于化工、电力、制药、饮料、轻工等领域。

它通过磁翻板的上下翻动，来判断液体的高低位。

本文将为您介绍磁翻板液位计的安装和使用方法。

安装前的准备在安装前，需要先了解液体的性质和管道的结构，确定液位计的安装位置。

一般来说，液位计的安装位置应该在储液容器的最高和最低液位之间，以确保在液位过高或过低时能够及时报警或调整。

另外，还需要注意以下几点：•确保磁翻板液位计能够固定在管道上，并且有足够的空间来进行检测。

•确定好液位计的进出口方向，并连接好相应的管路。

•在装配过程中，必须按照说明书的要求进行操作，避免出现误操作。

安装方法磁翻板液位计的安装非常简单，以下是安装步骤：1.将磁翻板液位计放置在安装位置上，将接线盒与液位计本体连接。

2.按照要求将进口和出口管路连接到液位计上。

3.将磁翻板调节成水平状态，并加紧定位螺母，固定磁翻板液位计。

4.连接电源线，按照说明书做好线路接线。

使用方法经过安装后，磁翻板液位计即可开始工作。

下面是使用方法的详细介绍：1.打开电源，磁翻板液位计开始工作。

2.如果液位上升到了磁翻板的位置，磁翻板会翻转，液位计会发出告警信号。

3.当液位下降到磁翻板下方时，液位计会恢复正常状态，告警信号停止。

在日常使用中，还需要注意以下几点：•定期检查液位计的工作情况，确保其正常工作。

•定期清洗液位计的磁翻板和传感器，以防发生故障。

•对于一些易燃、易爆、腐蚀等特殊液体，要在安装前进行特殊处理。

总之，磁翻板液位计是一种简单、直观、可靠的液位检测仪器，它能够在工业生产中起到非常重要的作用。

在使用时，需要仔细阅读说明书，进行正确的安装和操作，以确保其正常工作。

磁翻板液位计的常见问题及操作规程磁翻板液位计的常见问题磁翻板液位计是一种在大型罐区非常常见的一种液位测量仪表，它是依据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。

磁翻板液位计可直接用来察看各种容器内介质的液位高度。

特别适用于石油、化工等工业领域的液位指示，用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测，由于磁翻板液位计具有结构简单，察看直观、清楚，不堵塞、不渗漏，安装便利，维护和修理简单的优点，所以特别受到用户的喜好。

磁翻板液位计是理想的液位检测仪表，以达到就地显示液位的数值，在磁翻板液位计产业制造过程中必需对产品零件、部件和总成的要求质量进行严格的检测和掌控，因而先进适用的测量技术和仪器是必备的条件，仪表产业进展信息技术高速进展的背景下及其测量掌控技术得到日益广泛应用，给仪器仪表行业的快速进展供应了良好契机，现代化的科技使人们的距离大大的缩短，加强其吸引力和权威性对于会展业进展大有裨益，进展方向是大幅提高速度、简化安装和调试的多而杂性、扩展无线功能以及进展技术。

磁翻板液位计产业面对产品的稳定性、牢靠性和适应性要求不断提高；技术指标和功能不断提高；在产值和市场两个方面都占据着磁翻板液位计与测量掌控总体的一半，是仪器仪表与测量掌控体系的两大支柱。

仪表设备多种多样，在生产活动中发挥了紧要作用，不同的液位计有着不同的作用，可广泛应用于各种容器内液面和界面高度的连续精准明确测量。

现场调校中偶然会发觉浮子上下移动不够快捷。

这大多是由于安装不当引起的，磁翻板液位计此时要注意上下法兰的中心是否在一条线上，是否与水平面垂直。

一般来说，与水平面夹角不小于87度，假如偏差较大，可能会影响浮子的顺当移动。

磁翻板液位计简单显现哪些问题：磁翻板液位计调校正常，投用后发觉浮子在某一位置显现一段时间的“吸住”现象。

介绍磁翻板液位计正确安装方法说实话磁翻板液位计正确安装这事儿，我一开始也是瞎摸索。

我试过好多种方法，也走了不少弯路呢。

我先说啊，安装之前可得把周围环境弄清楚。

我第一次安装的时候就傻愣愣的，都没仔细查看周围有没有磁场干扰。

这就跟你搭积木一样，如果周围有捣乱的因素，那这积木塔可就搭不稳。

结果液位计装上以后，读数那叫一个乱啊，根本不准。

后来才知道，磁场干扰是个大问题，装的时候得离大型电机啊、变压器啥的远一些。

你要是不确定周围有没有干扰，最好拿个磁场检测仪先测测。

安装的时候，你得保证液位计是垂直安装的。

我老觉得这个垂直不垂直问题不大，就有一回安装的时候稍微有点歪。

哎呀，那后果就是液位显示总是偏高或者偏低。

这就好比用一根斜着的尺子量东西，量出来肯定不对啊。

所以啊，不管用啥办法，得让液位计像电线杆子一样笔直的立在那。

还有啊，和容器的连接很关键。

连接的地方如果密封不好，那简直就是灾难。

我有次没把密封垫弄好，结果就往外渗漏液体啊。

我给这儿的建议就是，连接之前把法兰什么的都清理干净，密封垫也要放平整，螺栓拧紧的时候呢，也别拧得过猛，不然容易把密封垫弄坏，可以像拧螺丝帽一样，一点一点来均匀用力。

在安装磁翻板液位计的时候，关于浮子也有要注意的。

浮子得能在测量管里自由地上下移动才行。

我记得我安装的时候没注意浮子周边有个小异物，就卡住浮子了。

那显示的液位就卡在那儿不变了。

这就像走楼梯有人在台阶上放个石头把你脚给绊住就走不了了似的。

所以安装前要检查下测量管里面是否清洁，没有杂物。

这就是我安装磁翻板液位计的一点经验之谈，当然我可能还有没说到的地方，但是这些都是我实实在在踩过坑才明白的道理。

希望对你们有点用。

还有一点就是安装完成之后，要进行校准。

这个其实也不复杂，就像我们称东西的时候，要拿一个标准的砝码校对一下秤准不准一样。

你要用已知液位的液体来测试液位计显示是否准确。

如果有偏差，就得调整，这个调整就得按照液位计的说明书来做了。
