汽车空调工作原理及管路连接简图尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。
造成臭氧层消耗，破坏了环境。
二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。
汽车空调分高压管路和低压管路。
高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。
一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。
另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。
贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器它们虽然叫法不一样，但结构类似。
它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。
冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。
其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。
总之冷凝器是哪里凉快哪里去，以便其散热冷凝。
蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。
压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。
管道由于要注入一定压力的制冷剂，所以必须采用金属管道。

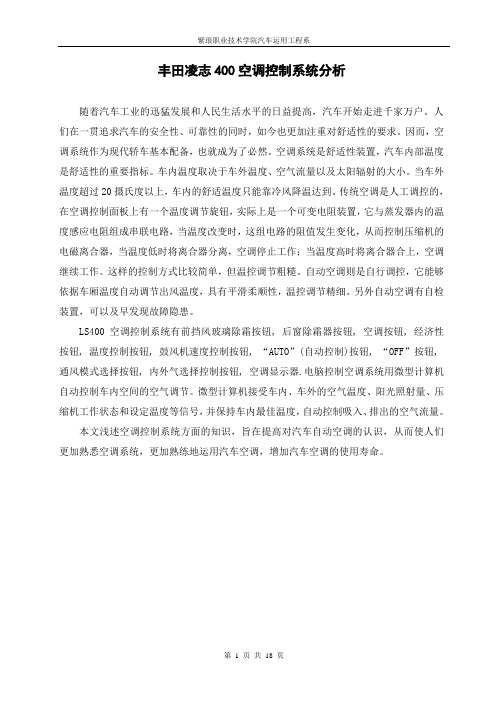

丰田凌志400空调控制系统分析随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。
人们在一贯追求汽车的安全性、可靠性的同时，如今也更加注重对舒适性的要求。
因而，空调系统作为现代轿车基本配备，也就成为了必然。
空调系统是舒适性装置，汽车内部温度是舒适性的重要指标。
车内温度取决于车外温度、空气流量以及太阳辐射的大小。
当车外温度超过20摄氏度以上，车内的舒适温度只能靠冷风降温达到。
传统空调是人工调控的，在空调控制面板上有一个温度调节旋钮，实际上是一个可变电阻装置，它与蒸发器内的温度感应电阻组成串联电路，当温度改变时，这组电路的阻值发生变化，从而控制压缩机的电磁离合器，当温度低时将离合器分离，空调停止工作；当温度高时将离合器合上，空调继续工作。
这样的控制方式比较简单，但温控调节粗糙。
自动空调则是自行调控，它能够依据车厢温度自动调节出风温度，具有平滑柔顺性，温控调节精细。
另外自动空调有自检装置，可以及早发现故障隐患。
LS400空调控制系统有前挡风玻璃除霜按钮, 后窗除霜器按钮, 空调按钮, 经济性按钮, 温度控制按钮, 鼓风机速度控制按钮, “AUTO”(自动控制)按钮, “OFF”按钮, 通风模式选择按钮, 内外气选择控制按钮, 空调显示器.电脑控制空调系统用微型计算机自动控制车内空间的空气调节。
微型计算机接受车内、车外的空气温度、阳光照射量、压缩机工作状态和设定温度等信号，并保持车内最佳温度，自动控制吸入、排出的空气流量。
本文浅述空调控制系统方面的知识，旨在提高对汽车自动空调的认识，从而使人们更加熟悉空调系统，更加熟练地运用汽车空调，增加汽车空调的使用寿命。
一、空调控制系统的分类及基本工作原理1.1 风门的工作原理示意图图1-1风门的工作原理1.2 车内温度控制系统图1-2 车内温度控制系统1）、用TEMP开关设置控制温度。
2）、根据输入信号(车内温度、环境温度、蒸发器温度传感器和阳光传感器）和设置控制温度，空调控制ECU确定空气流量，并输出信号到空气混合伺服马达。
排除了计量单元电器方面的故障，就只剩下的机械方面的故障排除了。
将计量单元从高压油泵上拆卸下来，发现计量单元头部的滤网已经严重堵塞(如图10所示)。
根据依维柯公司提供的燃油计量阀结构图(图11)分析，燃油中的杂质进入燃油计量单元，导致计量单元内使针阀卡滞在常开位置，因此失去了调节轨压的能力，导致轨压超高。
为用户更换燃油计量单元后，启动发动机，运行正常，故障得以解决。
运行一个月未出现任何问题，确认故障彻底排除。
图10 燃油计量单元的滤网堵塞图11 燃油计量阀结构图1-球阀 2-针阀 3-进出油阀 4-弹簧5-电磁线圈 6-壳体 7-衔铁文/江苏 杨天桥丰田汽车自动空调系统解析(下)二、自动空调系统故障诊断1.诊断功能自动空调系统在自诊断时，故障信息可以通过两种方法获取：一种是使用智能检测仪连接到车辆上的诊断插座(DLC3)上，读取系统的数据(表2)及故障码；另一种是同时按下空调控制面板上的AUTO和REFRESH/FRESH键，进入自诊断模式(图19所示)。
这时空调放大器将指示灯、传感器和执行器存在的所有故障信息将呈现在控制面板上，即使关闭点火开关，这些故障信息也将保留在空调放大器的存储器中。
(1)指示灯检查如图20a所示，AUTO和REFRESH/FRESH键被触发后，指示灯会以1秒的间隔点亮/熄灭，闪烁4次后熄灭，表示指示灯正常。
(2)传感器检查如图20b所示，显示屏可以显示传感器历史和当前故障。
当存在一个以上的故障时，可按A/C键，逐一查看传感器的所有故障信息。
如果在户内检查日照传感器，可能会显示开路故障，这时要将日照传感器置于白炽灯下或将车辆停到户外进行检查。
图19 空调自诊断模式图20 自诊断监控对象(a)(b)(c)AUTO RECIRC/FRESH显示开关工作DEF或驾驶员侧温度控制开关在AUTO和RECIRC/FRESH 开关按下时，打开点火开关如果A U T O和R E C I R C/FRESH开关没有同时按下指示灯检查关传感器检查(连续工作)R/FAUTODEF执行器检查(分级工作)关关关传感器检查(连续工作)AUTOR/FAUTODEFDEFDEF执行器检查(分级工作)关闭检查模式(允许正常工作)DEF指示灯检查嘟嘟！嘟嘟！TEMP传感器检查哪儿出错了？14这是14检查水温传感器执行器检查ECU气流挡板压缩机空气混合挡板鼓风机电机进气风挡(3)执行器检查如图20c所示，空调放大器用模拟输出信号对气流模式挡板、空气进口挡板、空气混合挡板的伺服机构、压缩机及送风机等执行器进行检查。
