单调谐回路调谐放大器仿真

实验1单调谐回路谐振放大器―、实验准备1•做本实验时应具备地知识点：放大器静态工作点LC并联谐振回路单调谐放大器幅频特性2•做本实验时所用到地仪器：单调谐回路谐振放大器模块双踪示波器万用表频率计高频信号源二、实验目地1 •熟悉电子元器件和高频电子线路实验系统；2•掌握单调谐回路谐振放大器地基本工作原理；3.熟悉放大器静态工作点地测量方法；4 •熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性带、Q＜包括电压增益、通频值）地影响；5 •掌握测量放大器幅频特性地方法.、实验内容1.用万用表测量晶体管各点＜对地）电压VB VE、VC，并计算放大器静态工作点;2 •用示波器测量单调谐放大器地幅频特性；3•用示波器观察静态工作点对单调谐放大器幅频特性地影响；4•用示波器观察集电极负载对单调谐放大器幅频特性地影响四、基本原理1单调谐回路谐振放大器原理小信号谐振放大器是通信接收机地前端电路，主要用于高频小信号或微弱信号地线性放大和选频•单调谐回路谐振放大器原理电路如图1-1所示.图中，R BI、吊2、R用以保证晶体管工作于放大区域,从而放大器工作于甲类.C E是R E地旁路电容，C B、C C是输入、输出耦合电容丄、C是谐振回路,R C是集电极＜交流）电阻,它决定了回路Q直、带宽•为了减轻晶体管集电极电阻对回路Q直地影响,采用了部分回路接入方式• b5E2RGbCAP图1-1单调谐回路放大器原理电路图1-2单调谐回路谐振放大器实验电路图2•单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示.其基本部分与图1-1相同.图中，1C2用来调谐,1K02用以改变集电极电阻，以观察集电极负载变化对谐振回路< 包括电压增益、带宽、Q直）地影响.IW oi用以改变基极偏置电压,以观察放大器静态工作点变化对谐振回路<包括电压增益、带宽、Q值）地影响.1Q02为射极跟随器，主要用于提高带负载能力.plEanqFDPw五、实验步骤1•实验准备<1）插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关1K01.<2）接通电源，此时电源指示灯亮.2•单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法•扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪•点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号地频率，测出与频率相对应地单调谐回路揩振放大器地输出电压幅度，然后画出频率与幅度地关系曲线，该曲线即为单调谐回路谐振放大器地幅频特性• DXDiTa9E3d<1 ）扫频法，即用扫频仪直接测量放大器地幅频特性曲线•用扫频仪测出地单调谐放大器幅频特性曲线如下图：图1-3扫频仪测量地幅频特性＜2）点测发，其步骤如下:①I©置“ of “位,即断开集电极电阻1R3,调整1W i使1Q i地基极直流电压为2.5V左右＜用三用表直流电压档测量1R1下端），这样放大器工作于放大状态•高频信号源输出连接到单调谐放大器地输入端＜1P01）.示波器CH1接放大器地输入端1TP01,示波器CH2接单调谐放大器地输出端1TP02,调整高频信号源频率为6.3MHZ ＜用频率计测量）,高频信号源输出幅度＜峰-峰值）为200mv^波器CH1 监测）.调整单调谐放大器地电容1C2,使放大器地输出为最大值＜示波器CH2监测）•此时回路谐振于6.3MHZ.比较此时输入输出幅度大小，并算出放大倍数• RTCrpUDGiT②按照表1-2改变高频信号源地频率＜用频率计测量），保持高频信号源输出幅度为200mv^波器CH监视），从示波器CH2±读出与频率相对应地单调谐放大器地电压幅值，并把数据填入表1-2. 5PCzVD7HxA表1-2③以横轴为频率，纵轴为电压幅值，按照表1-2,画出单调谐放大器地幅频特性曲线.3•观察静态工作点对单调谐放大器幅频特性地影响顺时针调整1W1＜此时1W1阻值增大），使10）1基极直流电压为1.5V,从而改变静态工作点•按照上述幅频特性地测量方法，测出幅频特性曲线•逆时针调整1W＜此时1W,阻值减小），使10）1基极直流电压为5V,重新测出幅频特性曲线•可以发现：当1W1加大时，由于I CQ 减小，幅频特性幅值会减小，同时曲线变“瘦”＜带宽减小）；而当1W1减小时，由于I CQ加大,幅频特性幅值会加大，同时曲线变“胖”＜带宽加大）.jLBHrnAlLg4 •观察集电极负载对单调谐放大器幅频特性地影响当放大器工作于放大状态下，按照上述幅频特性地测量方法测出接通与不接通 1R3地幅 频特性曲线•可以发现：当不接1R3时,集电极负载增大 ，幅频特性幅值加大，曲线变“瘦” ，Q 值增高,带宽减小.而当接通1R3时,幅频特性幅值减小,曲线变“胖” ，Q 值降低, 带宽加大• XHAQX74J0X用扫频仪测出接通与不接通 1R3地幅频特性曲线，如下图：不接1R3时地幅频特性曲线接1R3时地幅频特性曲线六、实验报告要求1 •对实验数据进行分析，说明静态工作点变化对单调谐放大器幅频特性地影响，并画出相应地幅频特性•2•对实验数据进行分析，说明集电极负载变化对单调谐放大器幅频特性地影响，并画出相应地幅频特性•3 •总结由本实验所获得地体会1Q01基极直流电压为1.5V 时扫频曲线1Q01基极直流电压为5V 时扫频曲线实验3电容三点式LC振荡器'、实验准备1做本实验时应具备地知识点：三点式LC振荡器西勒和克拉泼电路电源电压、耦合电容、反馈系数、等效Q值对振荡器工作地影响2•做本实验时所用到地仪器：LC振荡器模块双踪示波器万用表二、实验目地1熟悉电子元器件和高频电子线路实验系统；2•掌握电容三点式LC振荡电路地基本原理，熟悉其各元件功能；3•熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率地影响；4•熟悉负载变化对振荡器振荡幅度地影响.三、实验电路基本原理1.概述LC振荡器实质上是满足振荡条件地正反馈放大器• LC振荡器是指振荡回路是由LC元件组成地•从交流等效电路可知：由LC振荡回路引出三个端子,分别接振荡管地三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器•如果反馈电压取自分压电感则称为电感反馈LC振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈LC振荡器或电容三点式振荡器• LDAYtRyKfE在几种基本高频振荡回路中，电容反馈LC振荡器具有较好地振荡波形和稳定度路形式简单，适于在较高地频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百M HZ〜GHZ . Zzz6ZB2Ltk2.LC振荡器地起振条件一个振荡器能否起振，主要取决于振荡电路自激振荡地两个基本条件，即：振幅起振平衡条件和相位平衡条件•3.LC振荡器地频率稳定度频率稳定度表示：在一定时间或一定温度、电压等变化范围内振荡频率地相对变化程度,常用表达式：△ f。

谐振功率放大器仿真姓名：学号：班级：电信
仿真电路如下：
结果与分析：
一．R
c
变化对放大器工作状态打得影响——调谐功放的负载特性
（1）当R
c =51Ω时，放大器工作在欠压区，i
e
的波形如下，V
e
=5.921V。

（3）当R c =680K Ω时，放大器工作在过压区，i e 波形如下，V e =1.660V 。

由以上数据可以看出，R c 对功放的影响为在欠压区时电流基本维持不变，放大器可以视为恒流源；当工作在过压区时输出电压基本不随R c 变化，可以视为恒压源。

二．E c 变化对放大器工作状态的影响——集电极调制特性
（1）当V cc =3V 时，放大器工作在过压区，i e 波形如下，V c =1.344V 。

（2）当V cc =5V 时，放大器工作在临界区，i e 波形如下，V e =5.866V 。

由以上数据可以看出，当放大器工作在过压区时，电流随E c 变化而变化明显，而当工作在欠压区时，基本保持不变。

三．E b 变化对放大器工作状态的影响——基极调制特性
（1）当E b =-1V 时，放大器工作在欠压区，i e 波形如下，V e =3.286V 。

（2）当E b =2V 时，放大器工作在临界区，i e 波形如下，V e =5.134V 。

（3）当E b =5V 时，放大器工作在过压区，i e 波形如下，V e =5.254V 。

由以上数据可以看出，当放大器工作在欠压区时，输出电压随E b 变化明显，而当放大器工作在过压区时，输出电压变化很小。

实验一单调谐回路谐振放大器仿真实验一、实验原理单调谐放大电路采用LC回路作为选频器的放大电路，它只有一个LC回路，调谐在一个频率上。

本实验用三极管作为放大器件，LC并联谐振回路作为选频网络，构成一个基本的调谐回路小信号谐振放大器。

电路谐振频率可通过CT进行调节。

由于仿真元器件数据库中没有自耦变压器，实际使用中可使用隔直流电容器耦合输出。

调谐放大器的增益与其动态范围成反比关系：放大器电压增益越高，其动态范围越小；电压增益越小，动态范围越宽。

实验电路中的Re为提高电路工作点的稳定而接入的射极负反馈电阻，对其电路特性有重要影响。

Re越大，负反馈越深，放大器增益越低，电路动态范围越大，通频带越宽，电路的选择性越差；Re越小，负反馈越浅，放大器增益越高，电路动态范围越小，通频带越小，电路的选择性越好。

共发电路的射极电阻Re具有电流负反馈作用，当Re两端不接电容Ce时，Re既有直流负反馈（起稳定直流工作点作用），又有交流负反馈作用（减小放大量，展宽频带）当Re 两端接入大容量电容Ce时，Re只有直流反馈，而没有交流负反馈的作用。

当Re两端接入一定容量的Ce时，由于容抗Xc=1/ωc，随着频率的增加而下降，因而对频率中因极间电容和分布电容而损失的高频成分的放大有一定的补偿作用，Ce可称为高频补偿电容。

谐振回路的负载电阻R在电路中不影响电路的谐振频率，但影响谐振回路的效率。

由于R的接入，回路的品质因数Q减小，谐振回路的效率降低，电路的通频带比无载时要宽，选择性变差。

负载电阻R与回路的品质因数Q成正比。

？二、实验内容使用仿真软件完成如下仿真实验，结合实验电路分别仿真结果进行分析和总结。

1.电路直流工作点分析测试电路中Re=1KΩ，使用“直流工作点分析”仿真测试晶体管的静态直流工作点。

根据实验结果分析判断电路是否工作在放大状态。

V BV CE所以电路工作在放大状态2.使用波特图仪对放大器动态频率特性进行测试…取Re=1K,分别选R=10K/2K/500Ω,信号源V1接电路输入端，取Vi=10mV，调节CT使回路谐振在，同时使用波特图仪进行测试确认，测量并记录电路增益、幅频特性曲线和3db 带宽。

实验三高频小信号谐振回路仿真实验按图1所示电路参数在Multisim中画出相应的电路。

T1
46.5MHz 0°18.6MHz
0°
注：T1的初次级电感量均为58.3nH 图1 高频谐振回路仿真实验图
一、静态分析
该电路为放大电路，首先需要选择合适的偏置电阻使其工作在放大区。

使用参数扫描法，进行在改变R5情况下的静态工作点分析。

要求R5从12kΩ～20kΩ,10个观测点，观测三极管三个极电压V2、V3、V8。

将分析结果填入下表中。

表1 R5参数扫描的静态工作点
二、谐振频率的计算
C6选择51%，即15pF,T1的初次级电感量均为58.3nH。

可得谐振频率：
三、电压增益
使用双踪示波器（oscilloscopc）观察输入和输出电压波形。

使用电压表测量输入和输出电压的有效值，得到电压增益：
四、幅频特性及通频带
用波特图仪观察频率特性，如图。

移动标尺至幅频下降3dB，得到下限频率，上限频率，通频带为：。

五、负载对频率特性曲线的影响
使用参数扫描法，进行在改变RL情况下的交流分析。

基于Multisim8单调谐放大电路仿真分析【摘要】通过Multisim8仿真软件对高频单调谐放大电路的电压、增益、通频带、选择性等参数进行测试并仿真分析，仿真结果直观、精确，很好地验证了理论。

该软件有强大的仿真和分析功能，在实现高频电路分析和设计方面不仅高效、可靠，而且具有逼近真实电路的效果。

【关键词】Multisim8；仿真分析；单调谐放大器通过Multisim8仿真软件对高频单调谐放大电路的电压、增益、通频带、选择性等参数进行测试并仿真分析，仿真结果直观、精确，很好地验证了理论。

该软件有强大的仿真和分析功能，在实现高频电路分析和设计方面不仅高效、可靠，而且具有逼近真实电路的效果。

采用计算机仿真来代替实际的实验电路，不仅可以大大减少实际环境中的干扰，提高工作效率，还能保存仿真过程所产生的大量数据和图形，为高频电子线路整体分析与改进提供了一条捷径。

1.multisim8仿真软件简介Multisim8是一个电路原理设计、电路功能测试的虚拟仿真软件。

Multisim8的虚拟测试仪器种类齐全，有一般实验用的通用仪器，如万用表、信号发生器、双通道示波器、直流、交流电源；还有一般实验室少有或没有的仪器，如波特图示仪、字信号发生器、逻辑分析仪、逻辑转换器、失真度测试仪、频谱分析仪和网络分析仪等。

Multisim8具有较为详细的电路分析功能，可以完成电路的瞬态和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。

2.用Multisim8对单调谐回路放大器的仿真分析高频调谐放大器是高频电子线路中的基本单元电路，广泛应用于广播、雷达、通信等接收设备中，调谐放大器可分为单调谐、双调谐和参差调谐放大器，电压增益、谐振频率、通频带、选择性等是调谐放大器的主要质量指标，单调谐放大器是分析其它放大器的基础。

202X年高频实验报告(一)单调谐回路谐振放大器一、实验目的1. 掌握单调谐回路的工作原理和谐振放大器的特点。

2. 能够熟练测量单调谐回路的谐振频率和带宽，并能够计算回路品质因数。

3. 能够使用单调谐回路组装谐振放大器，并观察其输出波形和增益特性。

二、实验原理1. 单调谐回路单调谐回路由电感L、电容C和电阻R串联而成，如下图所示：当串联谐振回路中的电感L、电容C和电阻R的数值满足以下条件时，回路将在某一频率处产生谐振现象，电压幅度将增大。

其中，L为电感，单位为亨，C为电容，单位为法拉，R为电阻，单位为欧姆。

谐振频率f0为：谐振频率f0与电感L和电容C有关，当L或C的数值改变时，谐振频率f0会相应改变。

谐振频率f0与电阻R有关，当电阻R变化时，谐振频率f0也会发生变化。

带宽BW为：品质因数Q为：品质因数Q与电阻R、电感L、电容C有关，当电阻R、电感L或电容C的数值改变时，品质因数Q也会发生变化。

2. 谐振放大器谐振放大器是一种利用谐振回路进行放大的电子电路，其基本原理为，将输入信号加到谐振回路的输入端，由于回路在谐振频率处有较大的放大，因此放大后的信号输出到输出端将比输入信号增加一个较大的幅度。

三、实验内容四、实验器材与设备1. 示波器2. 汽笛发生器3. 电感L4. 电容C5. 变阻器8. 喇叭9. 电源10. 万用表五、实验步骤1. 使用汽笛发生器产生一个频率为500Hz的信号。

2. 将信号输入到单调谐回路中，同时使用万用表测量回路的电压。

3. 调节变阻器的电阻，找到回路谐振频率。

4. 测量谐振频率f0，并记录下数值。

5. 测量谐振频率两侧的电压幅值，计算出回路的带宽BW，并记录下数值。

6. 计算回路品质因数Q，并记录下数值。

9. 使用示波器观察输出波形，并记录下输出幅度。

10. 测量谐振放大器的增益特性，即输入信号与输出信号之比的对数值，记录下数值。

11. 连接喇叭到谐振放大器输出端，观察喇叭的声音变化。

基于MULTISIM单调谐放大器的仿真分析一、实验目的1、熟练掌握multisim 软件的使用方法，并能够通过仿真而了解到电路的一些特性以及各电路原件的作用。

2、掌握单调谐回路调谐放大器的工作原理和基本电路结构。

3、了解电压增益与静态工作点以及回路特性的关系。

4、了解谐振回路的幅频特性，分析通频带与选择性。

5、了解负载对谐振回路的影响，从而了解频带扩展。

二、实验原理由LC组成的并联谐振回路放大器，其放大倍数与频率有关，在谐振频率f0时放大器的放大倍数最大。

在高于或低于f0时放大倍数就迅速减小。

因此选用这种放大器可以只放大我们所需要的某一频率信号，而抑制不需要的信号或外界干扰信号，所以调谐放大器在无线通讯方面广泛用于高频选频放大器。

三、实验电路该电路中L与C组成并联谐振回路，与晶体管共同起着选频放大作用。

R1，R2是放大器的偏置电阻，Re是直流负反馈电阻，C2是旁路电容，用来稳定放大器静态工作点。

R用来增大放大器输出端调谐回路的品质因数Q的值，减小放大器的通频带，从而提高选择性。

四、仿真平台的建立1、测试仪器（1）示波器：用来观测输入和输出波形（2）波特图仪：用来观测输出信号的幅频和相频特性（3）交流输入信号：提供交流信号（4）电压表：用来测量各个静态工作点电压2、仪器参数设置波特图仪：五、研究内容及实现方法（1）研究单调谐放大器的电压放大倍数与LC 并联谐振回路频率的关系，通过观察示波器的输入输出对比实现。

（2）研究单调谐放大器的电压放大倍数与静态工作点的关系，通过观察电压表以及示波器的输入输出对比实现。

（3）研究单调谐放大器的幅频、相频特性与品质因素Q 的关系，通过观察波特图仪的输出实现。

六、仿真分析结果（1）单调谐放大器的放大倍数与LC 并联谐振回路频率的关系将单调谐放大器的工作频率设置为10.7MHz ，输入信号的有效值为50mv ，取R=Re=2K ，除了变动L 和C 值以外，其余参数不变。

实验一调谐放大器[实验目的]1.熟悉仿真软件Multisim的使用，学会用Multisim做谐振放大器实验。

2.熟悉谐振回路的幅频特性分析---通频带与选择性。

3.熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4.熟悉和了解放大器的动态范围及其测试方法。

[实验原理及预习要求]1.预习有关EWB使用方法的内容，熟悉EWB的基本操作。

2.小信号谐振放大器的原理小信号谐振放大器是接收机和各种电子设备中广泛应用的一种电压放大器。

它的主要特点是晶体管的集电极（共发射极电路）负载不是纯电阻，而是由L、C组成的并联谐振回路。

调谐放大器具有较高的电压增益，良好的选择性，当元件器件性能合适和结构布局合理时，其工作频段可以做得很高。

小信号调谐放大器的类型很多，按调谐回路区分。

由单调谐回路，双调谐回路和参差调谐回路放大器。

按晶体管连接方法区分，有共基极、公发射极和公集电极放大器。

实用上，构成形式根据设计要求而不同。

典型的单调谐放大器电路如下图所示。

图中R1 ,R2 是直流偏置电阻，用以形成稳定的静态工作点；LC并联谐振回路为晶体管的集电极负载，由于LC回路有带阻作用，即对带内信号阻抗较大，因而有用信号成分可在其上形成信号电压；Re 为提高工作点的稳定性而接入的直流负反馈电阻，Ce 是对信号频率的旁路电容。

输入信号Us经电容器C1耦合到be“基射”之间。

放大后再耦合到外接负载上。

[实验内容及步骤]1.打开仿真软件Multisim，在工作区中建立单调谐回路谐振放大器，如图3所示图3 单调谐回路谐振放大器仿真也可以执行直流分析，由EWB直接得出各静态工作点。

3. 动态研究(1) 测放大器的动态范围Vi━V0（在谐振点）选R=10K，Re=1k。

把高频信号发生器接到电路输入端，电路输出端接毫伏表，选择正常放大区的输入电压Vi, 调节频率f使其为10.7MHZ，调节Cr使回路谐振，是使输出电压幅度为最大。

此时调节V1由0.02伏变到0.8伏，逐点记录V0电压，并填入表1.2。

班级： 学号： 姓名： 指导老师： 实验地点：
实验时间： 学年第 学期第 周星期 第 节（ 年 月 日）
高频电子电路实验考题四
一、高频单调谐回路放大器电路原理图如下图所示。

二、利用multisim 软件完成以下实验任务。

1．正确绘制电路原理图；（15分）
2．测量三极管静态工作点及判断三极管工作状态，将相关数据记录于下表。

（15分）
3．用波特图仪测量电路的谐振频率、通频带及谐振增益，将相关数据记录于下表。

（30分）
（注意：此步完成后应提请老师进行相关波形及数据检查，然后再进行下一步。

）
5．定量绘制幅频特性曲线。

（10分） 6．整理实验现场。

（10分）
（注意：此步必需完成，否则实验成绩计零分）
三、请简要回答以下问题。

1. 请写出I CQ 的计算过程。

（5分）
2.请叙述调整可变电容大小的三种方法。

（15分）。

深圳大学实验报告课程名称：高频电路实验项目名称：实验一单调谐回路谐振放大器学院：信息工程学院专业：电子信息指导教师：陈田明报告人：学号：班级：电子1班实验时间：2016.3.23 实验报告提交时间：2016.4.20二、方法、步骤：1．AS1637函数信号发生器用作扫频仪时的参数予置⑴频率定标频率定标的目的是为频率特性设定频标。

每一频标实为某一单频正弦波的频谱图示。

1）频率定标个数：共设8点频率，并存储于第0~7存储单元内。

若把中心频率10.7MHz置于第3单元内，且频率间隔取为1MHz，则相应地有：0单元—7.7 MHz，1单元—8.7 MHz，…，7单元—14.7图1-2 单调谐回路谐振放大器实验电路MHz。

2）频率定标方法①准备工作：对频率范围、工作方式、函数波形作如下设置。

(ⅰ) 频率范围：2MHz~16MHz范围（按“频段手动递增/减”按键调整）；（ⅱ）工作方式：内计数（“工作方式”按键左边5个指示灯皆暗）；（ⅲ）函数波形：正弦波。

②第0单元频率定标与存储(ⅰ) 调“频率调谐”旋钮，使频率显示为7700（与此同时，“kHz”灯点亮，标明频率为7.7 MHz）；（ⅱ）按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮，使存储单元编号显示为0；（ⅲ）再按“STO”键，相应指示灯变暗，表明已把7.7 MHz频率存入第0单元内。

③第1单元频率定标与存储(ⅰ) 调“频率调谐”旋钮，使频率显示为8700（与此同时，“kHz”灯点亮，标明频率为8.7 MHz）；（ⅱ）按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮（只需顺时针旋转1格），使存储单元编号显示为1；（ⅲ）再按“STO”键，相应指示灯变暗，表明已把8.7 MHz频率存入第1单元内。

④依此类推，直到把14.7 MHz频率存入第7单元内为止。

三、实验过程及内容：1．用万用表测量晶体管各点（对地）电压V B、V E、V C，并计算放大器静态工作点。

单调谐回路谐振放大器实验报告实验目的，通过实验，掌握单调谐回路谐振放大器的基本原理和特性，加深对谐振放大器的理解。

实验仪器，信号发生器、电压表、电流表、示波器、电阻、电容、电感等元器件。

实验原理，单调谐回路谐振放大器是利用谐振电路的谐振特性进行放大的一种放大电路。

在谐振频率附近，放大器对输入信号的放大倍数最大，这就是所谓的谐振放大。

谐振放大器的谐振频率由电路中的电容和电感决定，而放大倍数由放大电路的增益决定。

实验步骤：1. 搭建单调谐回路谐振放大器电路，连接好各元器件，并接通电源。

2. 调节信号发生器的频率，使其在谐振频率附近进行扫描，观察电压表和电流表的读数，记录下谐振频率对应的电压和电流数值。

3. 连接示波器，调节信号发生器的频率，观察示波器上的波形变化，找到谐振频率对应的波形特征。

4. 测量电路中各元器件的参数，如电容的电容值、电感的电感值等。

实验数据：在实验中，我们得到了如下数据：谐振频率，f0 = 1kHz。

谐振电压，V0 = 5V。

谐振电流，I0 = 2mA。

电容值，C = 0.1μF。

电感值，L = 100mH。

实验结果分析：根据实验数据，我们可以计算出单调谐回路谐振放大器的品质因数Q：Q = (2πf0L) / R。

代入实验数据，得到：Q = (2π×1000×0.1) / R = 200π / R。

根据实验数据，我们可以进一步计算出电阻R的数值：R = (200π) / Q。

假设Q = 50，代入上式，得到：R = (200π) / 50 = 4πΩ。

因此，我们可以得出电阻R的数值为4πΩ。

结论：通过本次实验，我们成功搭建了单调谐回路谐振放大器电路，并获得了谐振频率、谐振电压、谐振电流等实验数据。

通过数据分析，我们还计算出了电路的品质因数Q和电阻R的数值。

这些数据和计算结果都验证了单调谐回路谐振放大器的基本原理和特性。

同时，本次实验也增强了我们对谐振放大器的理解，为今后的电路设计和实际应用奠定了基础。

单调谐回路谐振放大器实验报告实验目的：1.学习单调谐回路谐振放大器的基本原理和特性；2.掌握构成单调谐回路谐振放大器的电路原理图设计和电路调试。

实验仪器：双踪示波器、函数信号发生器、直流稳压电源、万用表。

实验原理：单调谐回路谐振放大器是一种基于谐振放大器的电路，其特点是具有典型的谐振特性，即在谐振频率处具有最大的电压放大倍数。

单调谐回路由电感L、电容C和电阻R构成。

在谐振频率f0处，电感与电容的阻抗相等，构成共振回路，导致电路中电流最大、电压最大，而在谐振频率两侧，电感和电容阻抗不相等，导致电路中的电流和电压都会减小。

单调谐回路谐振放大器的电路原理图如下：实验步骤：1.按照电路原理图，连接电路，并使用万用表检查电路的连接是否正常。

2.将函数信号发生器输出信号接入电路的输入端，设置合适的信号频率和大小。

3.调节电压放大倍数，观察双踪示波器上的输出波形，确定电路的谐振频率。

4.调整电路的电阻大小和电容大小，使电路的谐振频率精确匹配信号发生器的输出频率。

5.调整电压放大倍数，记录电路的电压放大倍数和输出波形，并计算出谐振频率处的电压放大倍数。

实验结果：在实验中，我们使用了双踪示波器、函数信号发生器、直流稳压电源、万用表等实验仪器，通过连接电路、调节电路参数和观察输出波形，成功地实现了单调谐回路谐振放大器的实验。

通过实验，我们发现单调谐回路谐振放大器的特点是在谐振频率处具有最大的电压放大倍数，因此其在滤波和放大信号方面具有广泛的应用。

同时，构成单调谐回路的电感、电容和电阻的大小和比例对于电路的谐振频率、放大倍数和带宽都有影响，因此在实际应用中需要根据需求选择合适的参数。

实验总结：本次实验，我们通过对单调谐回路谐振放大器的实验，掌握了单调谐回路谐振放大器的基本原理和特性，同时也学习了构成单调谐回路谐振放大器的电路原理图设计和电路调试。

通过实验，我们也发现了单调谐回路谐振放大器的一些应用，例如在滤波和放大信号方面具有广泛的应用，因此在实际应用中需要结合具体需求选择合适的参数和电路设计。

任务三、高频小信号单调谐放大器仿真分析一、目的（1）分析高频小信号单调谐放大器电路，并选择合适的元件参数，运用Multisim 仿真软件进行仿真分析与测试。

（2）测试高频小信号单调谐放大器的动态U i —U o 曲线和电压放大倍数. （3）利用波特图示仪测试高频小信号单调谐放大器回路谐振曲线。

（4）测试频率特性. 二、仪器和设备计算机：安装Multisim 电路仿真软件 三、原理图2—47 高频小信号单调谐放大器原理电路及等效电路小信号调谐放大器的指标：图2-48 单调谐放大电路等效电路高频小信号单调谐放大器等效电路进一步简化如图所示，该等效电路实质就是一单调谐回路，因此单调谐放大器指标的计算最终归结为单调谐回路的计算。

（1）谐振频率 LCf π210=（2）通频带 Qf B 07.0= 品质因数GC LG LC R C R LR Q 00001ωωωω=====（3）放大器的选择性 K 0.1 = BW 0。

1 / BW 0.7 = 9。

96 ≈ 10 （4）电压增益 GY p p Gu u Y p p u u p u u A fe 12SS fe 12SL 2SL 0V '====（5）增益带宽乘积 CY p p B A GB π2fe 127.00V ==四、内容与步骤1. 动态Ui-Uo 曲线和电压放大倍数测试图2-49 动态U i—U o曲线和电压放大倍数测试图1．连接电路如图，在发射极电阻R3上并联万用表,开启仿真开关，调整电位器R P，使万用表指示在1V 左右,并保持静态电压不变。

2．将万用表改接到输出端B,在输入端A接上信号发生器，信号发生器设置为：正弦波，频率10。

7MHz，峰值电压20mV；开启仿真开关，调节可变电容C2的百分比为35%，此时LC回路处于谐振状态，万用表交流电压读数最大为563。

955mV.3．逐渐增大信号发生器的信号幅值U i，记录每次的U o 。

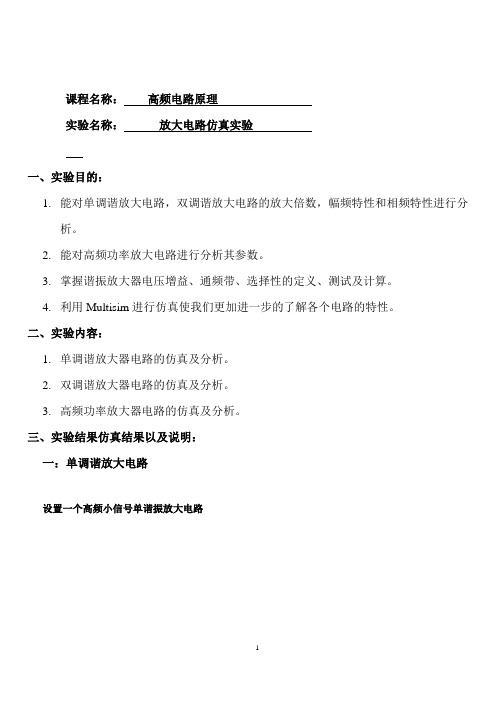

课程名称：高频电路原理实验名称：放大电路仿真实验一、实验目的：1.能对单调谐放大电路，双调谐放大电路的放大倍数，幅频特性和相频特性进行分析。

2.能对高频功率放大电路进行分析其参数。

3.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。

4.利用Multisim进行仿真使我们更加进一步的了解各个电路的特性。

二、实验内容：1.单调谐放大器电路的仿真及分析。

2.双调谐放大器电路的仿真及分析。

3.高频功率放大器电路的仿真及分析。

三、实验结果仿真结果以及说明：一：单调谐放大电路设置一个高频小信号单谐振放大电路1结果显示及分析显示结果分析通道A是输出的波形，幅值为1v*1.6=1.6v，通道B是输入波形，幅值为10mv*2=20mv。

由此可以得出电压放大的增益Au=1.6/0.02=80（2）波特图示仪上的显示幅频特性显示结果分析如下信号源的谐振频率为f=11.087MHz，放大的增益为Au=38.416dB，放大倍数折算后约为80倍。

相频特性显示结果分析如下谐振频率为f=10.763MHz，相位角为-137.387°二：双调谐放大器电路设置一个高频小信号双谐振放大电路示波器上的显示如下显示结果分析通道A是输出的波形，幅值为1v*2.2=2.2v，通道B是输入波形，幅值为100mv*2=200mv。

由此可以得出电压放大的增益Au=2.2/0.2=11波特图示仪上的显示幅频特性显示结果分析如下信号源的谐振频率为f=5.446MHz，放大的增益为Au=19.681dB，放大倍数折算后约为11倍。

结果分析如下信号源的谐振频率为f=11.26MHz，放大的增益为Au=22.866dB，放大倍数折算后约为11倍。

相频特性显示结果分析如下谐振频率为f=10.789MHz，相位角为-112.929°三：高频功率放大器电路设置一个高频高频功率放大器二．结果显示及分析示波器上的显示如下四、实验总结：过本次高频仿真实验课，我对高频小信号放大器的电路及其一些参数有了进一步了解。

五、谐振放大电路仿真与测试5.1 单调谐回路谐振放大器1．仿真目的（1）掌握小信号调谐放大器的基本工作原理；（2）了解三极管的高频等效电路及谐振放大器的等效电路；（3）掌握谐振放大器电压增益、通频带、选择性的定义、计算与测试方法；（4）了解高频小信号放大器动态范围的测试方法；2．仿真电路高频小信号谐振放大器：输入信号频率465kHz,振幅10mV。

，输出信号幅度接近100伏，放大倍数接近1000倍。

这其中有变压器变压比25倍，实际放大器放大40倍。

如图5-1所示为单调谐回路谐振放大器电路图。

如图5-1所示为单调谐回路谐振放大器幅频特性图。

如图5-1所示为单调谐回路谐振放大器波形图。

图5-1 单调谐回路谐振放大器电路图图5-2 单调谐回路谐振放大器幅频特性图图5-3 单调谐回路谐振放大器波形图3．测试内容（1）测试放大器的静态工作点，判断三极管的工作状态。

（2）改变电阻R4的大小，通过扫频仪（XBP1）观察频带宽度的变化。

（3）改变电容C3的大小，通过示波器（XSC1）观察输出信号幅度的变化。

5.2双调谐回路谐振放大器1．仿真目的（1）掌握双调谐回路谐振放大器的基本工作原理；（2）掌握谐振放大器电压增益、通频带、选择性的定义、计算与测试方法；2．仿真电路信号源频率465kHz,振幅10mV。

如图5-4所示为双调谐回路谐振放大器电路图。

图5-4 双调谐回路谐振放大器电路图如图5-5所示为双调谐回路谐振放大器幅频特性图。

图5-5 双调谐回路谐振放大器幅频特性图如图5-5所示为双调谐回路谐振放大器幅频波形图。

图5-6 双调谐回路谐振放大器波形图3．测试内容（1） 测试晶体管的静态工作点。

并与理论计算值比较。

（2） 调整放大器的谐振回路C2、C3、L1、L2，使其谐振在输入信号的频率上。

（3） 测量电压增益VO A 。

测量放大器通频带7.0B 。

测量放大器选择性1.0K。
