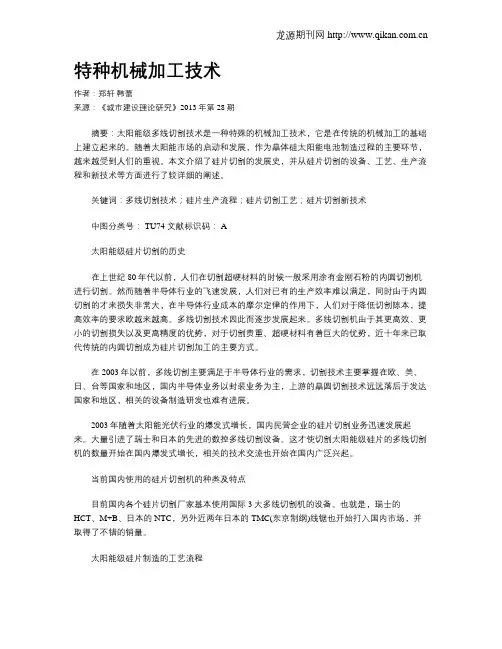

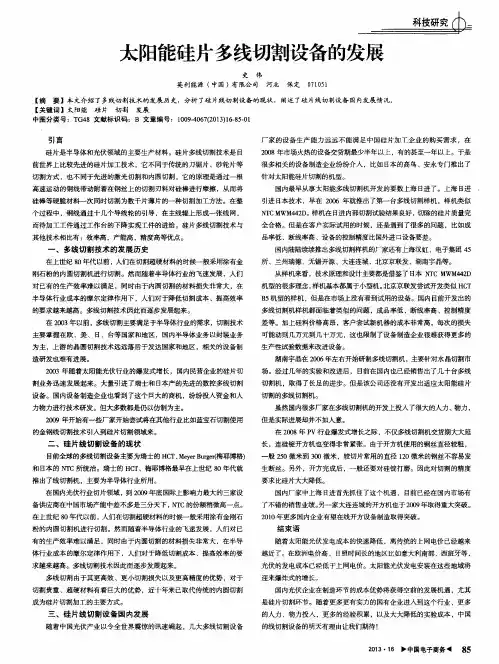

特种机械加工技术作者：郑轩韩蕾来源：《城市建设理论研究》2013年第28期摘要：太阳能级多线切割技术是一种特殊的机械加工技术，它是在传统的机械加工的基础上建立起来的。
随着太阳能市场的启动和发展，作为晶体硅太阳能电池制造过程的主要环节，越来越受到人们的重视。
本文介绍了硅片切割的发展史，并从硅片切割的设备、工艺、生产流程和新技术等方面进行了较详细的阐述。
关键词：多线切割技术；硅片生产流程；硅片切割工艺；硅片切割新技术中图分类号： TU74 文献标识码： A太阳能级硅片切割的历史在上世纪80年代以前，人们在切割超硬材料的时候一般采用涂有金刚石粉的内圆切割机进行切割。
然而随着半导体行业的飞速发展，人们对已有的生产效率难以满足，同时由于内圆切割的才来损失非常大，在半导体行业成本的摩尔定律的作用下，人们对于降低切割陈本，提高效率的要求欧越来越高。
多线切割技术因此而逐步发展起来。
多线切割机由于其更高效、更小的切割损失以及更高精度的优势，对于切割贵重、超硬材料有着巨大的优势，近十年来已取代传统的内圆切割成为硅片切割加工的主要方式。
在2003年以前，多线切割主要满足于半导体行业的需求，切割技术主要掌握在欧、美、日、台等国家和地区，国内半导体业务以封装业务为主，上游的晶圆切割技术远远落后于发达国家和地区，相关的设备制造研发也难有进展。
2003年随着太阳能光伏行业的爆发式增长，国内民营企业的硅片切割业务迅速发展起来。
大量引进了瑞士和日本的先进的数控多线切割设备。
这才使切割太阳能级硅片的多线切割机的数量开始在国内爆发式增长，相关的技术交流也开始在国内广泛兴起。
当前国内使用的硅片切割机的种类及特点目前国内各个硅片切割厂家基本使用国际3大多线切割机的设备。
也就是，瑞士的HCT、M+B、日本的NTC，另外近两年日本的TMC(东京制纲)线锯也开始打入国内市场，并取得了不错的销量。
太阳能级硅片制造的工艺流程太阳能级硅片制造目前分为两种：一是多晶硅片的制造流程，一是单晶硅片的制造流程。
硅片切割工艺及设备
硅片切割是太阳能电池制造过程中的一个关键步骤，它将硅锭切割成薄片，用于制造太阳能电池。
以下是硅片切割的工艺及设备的一些基本信息：
1. 工艺流程：
- 硅锭准备：首先，将硅锭固定在切割设备上，并确保硅锭表面干净平整。
- 切割：使用金刚石线或砂轮进行切割。
金刚石线通过高速运动将硅锭切割成硅片，砂轮则通过旋转和进给来切割硅锭。
- 去毛刺：切割后，硅片的边缘可能会有毛刺，需要使用化学或机械方法去除。
- 清洗：对硅片进行清洗，以去除表面的污垢和杂质。
- 检测：对硅片进行外观和尺寸检测，确保符合质量标准。
2. 设备：
- 切片机：用于将硅锭切割成硅片的设备。
切片机通常使用金刚石线或砂轮作为切割工具。
- 线锯：一种使用金刚石线进行切割的设备。
它通过高速运动的金刚石线将硅锭切割成硅片。
- 砂轮切割机：使用砂轮进行切割的设备。
它通过旋转的砂轮和进给系统将硅锭切割成硅片。
- 清洗设备：用于清洗硅片的设备，通常使用化学清洗或超声波清洗技术。
- 检测设备：用于检测硅片的外观和尺寸的设备，如显微镜、卡尺等。
硅片切割的工艺和设备不断在发展和改进，以提高切割效率、降低成本和提高硅片质量。
随着技术的进步，新的工艺和设备可能会不断涌现。

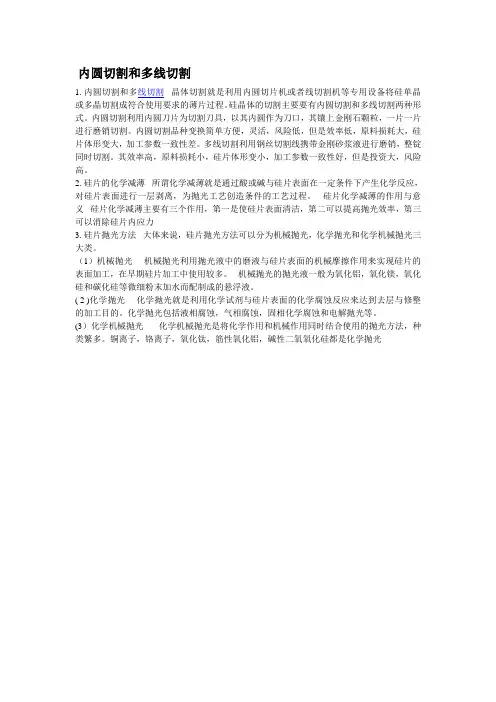

内圆切割和多线切割
1. 内圆切割和多线切割晶体切割就是利用内圆切片机或者线切割机等专用设备将硅单晶或多晶切割成符合使用要求的薄片过程。
硅晶体的切割主要要有内圆切割和多线切割两种形式。
内圆切割利用内圆刀片为切割刀具，以其内圆作为刀口，其镶上金刚石颗粒，一片一片进行磨销切割。
内圆切割品种变换简单方便，灵活，风险低，但是效率低，原料损耗大，硅片体形变大，加工参数一致性差。
多线切割利用钢丝切割线携带金刚砂浆液进行磨销，整锭同时切割。
其效率高，原料损耗小，硅片体形变小，加工参数一致性好，但是投资大，风险高。
2. 硅片的化学减薄所谓化学减薄就是通过酸或碱与硅片表面在一定条件下产生化学反应，对硅片表面进行一层剥离，为抛光工艺创造条件的工艺过程。
硅片化学减薄的作用与意义硅片化学减薄主要有三个作用，第一是使硅片表面清洁，第二可以提高抛光效率，第三可以消除硅片内应力
3. 硅片抛光方法大体来说，硅片抛光方法可以分为机械抛光，化学抛光和化学机械抛光三大类。
（1）机械抛光机械抛光利用抛光液中的磨液与硅片表面的机械摩擦作用来实现硅片的表面加工，在早期硅片加工中使用较多。
机械抛光的抛光液一般为氧化铝，氧化镁，氧化硅和碳化硅等微细粉末加水而配制成的悬浮液。
( 2 )化学抛光化学抛光就是利用化学试剂与硅片表面的化学腐蚀反应来达到去层与修整的加工目的。
化学抛光包括液相腐蚀，气相腐蚀，固相化学腐蚀和电解抛光等。
(3）化学机械抛光化学机械抛光是将化学作用和机械作用同时结合使用的抛光方法，种类繁多。
铜离子，铬离子，氧化钛，筋性氧化铝，碱性二氧氧化硅都是化学抛光。
硅片(多晶硅)切割工艺及流程硅片切割是硅片制备和加工过程中非常重要的一环。
多晶硅是制造太阳能电池、集成电路和液晶显示器等高科技产品的主要材料之一，因其具有优异的光电性能和导电性能而广泛应用。
在多晶硅制备过程中，硅棒经过切割工艺分割成薄片，以满足不同尺寸和用途的需求。
切割工艺硅片切割工艺通常分为以下几个步骤：划线、局部破裂、切断和研磨。
划线划线是硅片切割的第一步，也是一个非常重要的步骤。
在这一步骤中，切割者需要根据所需的硅片尺寸和形状，在硅片表面划出一条细线，作为切割的指导线。
通常使用一种称为划线刀的工具来完成这个步骤，划线刀具有极高的硬度，不会对硅片表面造成损伤。
局部破裂局部破裂是硅片切割的关键步骤之一。
在这一步骤中，切割者需要在划线处施加适当的力量，使硅片发生局部破裂。
通常采用的方法是在硅片表面施加脉冲激光或机械震动，使硅片局部发生应力集中，从而导致硅片在划线处断裂。
为了确保切割的精度和质量，切割者需要根据硅片的特性和要求来调整切割参数。
切断切断是硅片切割的下一个步骤，即将硅片切割成所需的尺寸和形状。
在这一步骤中，切割者使用一种称为切割刀的工具，在局部破裂处施加适当的力量，将硅片切割成两部分。
切割刀通常由硬质材料制成，能够在切割过程中保持稳定的切割质量和高度的精度。
研磨研磨是硅片切割的最后一步，也是一个非常重要的步骤。
在这一步骤中，切割者使用研磨机或抛光机将切割得到的硅片进行研磨，以去除切割过程中可能产生的划痕和凸起物，并获得平滑的表面。
研磨过程需要控制研磨厚度和研磨速度，以确保最终得到的硅片满足要求的表面粗糙度和质量。
切割流程硅片切割的流程可以概括为以下几个步骤：准备工作、划线、局部破裂、切断、研磨和检验。
1.准备工作：在进行硅片切割之前，需要对设备和工具进行准备，包括划线刀、切割刀、研磨机等。
同时，需要对切割区域进行清洁处理，以避免切割过程中的污染和损伤。
2.划线：根据所需的硅片尺寸和形状，在硅片表面使用划线刀划出一条细线，作为切割的指导线。
切硅片的原理切割硅片是指将硅棒或硅大块切割成薄片或小块的加工过程，是制备半导体器件的基础步骤之一。
切割硅片的原理主要涉及到切割工具、切割方式以及切割操作。
1. 切割工具：切割硅片常用的工具是切割盘和金刚石切割线。
切割盘通常由多晶刚玉等材料制成，具有高硬度和刚性，能够提供足够的切割压力。
金刚石切割线则是由金刚石粉末与金属或陶瓷材料混合压制而成，具有极高的硬度和耐磨性。
2. 切割方式：主要有线切割和盘切割两种方式。
线切割是将硅棒或硅大块固定在两个滚轮之间，通过线切割盘上的金刚石线切割硅材料。
盘切割是将硅大块放置在切割盘上，通过旋转盘切割硅材料。
3. 切割操作：切割硅片的具体操作步骤如下：（1）准备工作：将硅棒或硅大块清洗，去除表面的杂质和氧化层。
将硅材料固定在切割盘上或两个滚轮之间，并调整好切割机的参数。
（2）切割：开启切割机，启动切割盘或滚动线切割设备，硅材料开始被切割。
切割盘或线切割设备的切割方式可以根据需要进行选择和调整。
（3）润滑剂：在切割过程中，为了降低切割盘或线与硅材料的摩擦，防止过热和损伤硅材料，通常会使用润滑剂。
润滑剂可以增加切割效率和保护硅材料的质量。
（4）切割后处理：切割完成后，将切割下来的硅片从切割盘或滚轮上取下，进行清洗和检查。
根据需要，可以将硅片进行进一步的处理，如去除边缘磕碰，修整大小等。
总结：切割硅片的原理主要包括切割工具、切割方式和切割操作。
切割工具包括切割盘和金刚石切割线，能够提供足够的切割压力和硬度。
切割方式主要有线切割和盘切割两种，可以根据需要选择。
切割操作需要将硅材料固定好，调整好切割机的参数，并使用润滑剂降低摩擦，防止过热和损伤硅材料。
切割完成后进行处理，如清洗和修整等。
切割硅片是制备半导体器件的重要步骤，其切割质量和精度对后续工艺和器件性能有重要影响。

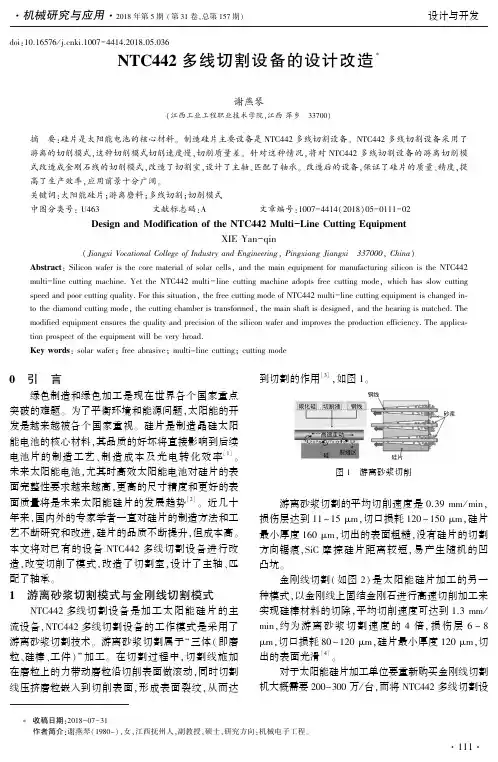

ｄｏｉ:１０.１６５７６/ｊ.ｃｎｋｉ.１００７－４４１４.２０１８.０５.０３６ＮＴＣ４４２多线切割设备的设计改造∗谢燕琴(江西工业工程职业技术学院ꎬ江西萍乡㊀３３７００)摘㊀要:硅片是太阳能电池的核心材料ꎮ制造硅片主要设备是ＮＴＣ４４２多线切割设备ꎮＮＴＣ４４２多线切割设备采用了游离的切削模式ꎬ这种切削模式切削速度慢ꎬ切削质量差ꎮ针对这种情况ꎬ将对ＮＴＣ４４２多线切割设备的游离切削模式改造成金刚石线的切削模式ꎬ改造了切割室ꎬ设计了主轴㊁匹配了轴承ꎮ改造后的设备ꎬ保证了硅片的质量㊁精度ꎬ提高了生产效率ꎬ应用前景十分广阔ꎮ关键词:太阳能硅片ꎻ游离磨料ꎻ多线切割ꎻ切削模式中图分类号:Ｕ４６３㊀㊀㊀㊀㊀㊀文献标志码:Ａ㊀㊀㊀㊀㊀㊀文章编号:１００７－４４１４(２０１８)０５－０１１１－０２ＤｅｓｉｇｎａｎｄＭｏｄｉｆｉｃａｔｉｏｎｏｆｔｈｅＮＴＣ４４２Ｍｕｌｔｉ－ＬｉｎｅＣｕｔｔｉｎｇＥｑｕｉｐｍｅｎｔＸＩＥＹａｎ－ｑｉｎ(ＪｉａｎｇｘｉＶｏｃａｔｉｏｎａｌＣｏｌｌｅｇｅｏｆＩｎｄｕｓｔｒｙａｎｄＥｎｇｉｎｅｅｒｉｎｇꎬＰｉｎｇｘｉａｎｇＪｉａｎｇｘｉ㊀３３７０００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＳｉｌｉｃｏｎｗａｆｅｒｉｓｔｈｅｃｏｒｅｍａｔｅｒｉａｌｏｆｓｏｌａｒｃｅｌｌｓꎬａｎｄｔｈｅｍａｉｎｅｑｕｉｐｍｅｎｔｆｏｒｍａｎｕｆａｃｔｕｒｉｎｇｓｉｌｉｃｏｎｉｓｔｈｅＮＴＣ４４２ｍｕｌｔｉ－ｌｉｎｅｃｕｔｔｉｎｇｍａｃｈｉｎｅ.ＹｅｔｔｈｅＮＴＣ４４２ｍｕｌｔｉ－ｌｉｎｅｃｕｔｔｉｎｇｍａｃｈｉｎｅａｄｏｐｔｓｆｒｅｅｃｕｔｔｉｎｇｍｏｄｅꎬｗｈｉｃｈｈａｓｓｌｏｗｃｕｔｔｉｎｇｓｐｅｅｄａｎｄｐｏｏｒｃｕｔｔｉｎｇｑｕａｌｉｔｙ.ＦｏｒｔｈｉｓｓｉｔｕａｔｉｏｎꎬｔｈｅｆｒｅｅｃｕｔｔｉｎｇｍｏｄｅｏｆＮＴＣ４４２ｍｕｌｔｉ－ｌｉｎｅｃｕｔｔｉｎｇｅｑｕｉｐｍｅｎｔｉｓｃｈａｎｇｅｄｉｎ￣ｔｏｔｈｅｄｉａｍｏｎｄｃｕｔｔｉｎｇｍｏｄｅꎬｔｈｅｃｕｔｔｉｎｇｃｈａｍｂｅｒｉｓｔｒａｎｓｆｏｒｍｅｄꎬｔｈｅｍａｉｎｓｈａｆｔｉｓｄｅｓｉｇｎｅｄꎬａｎｄｔｈｅｂｅａｒｉｎｇｉｓｍａｔｃｈｅｄ.Ｔｈｅｍｏｄｉｆｉｅｄｅｑｕｉｐｍｅｎｔｅｎｓｕｒｅｓｔｈｅｑｕａｌｉｔｙａｎｄｐｒｅｃｉｓｉｏｎｏｆｔｈｅｓｉｌｉｃｏｎｗａｆｅｒａｎｄｉｍｐｒｏｖｅｓｔｈｅｐｒｏｄｕｃｔｉｏｎｅｆｆｉｃｉｅｎｃｙ.Ｔｈｅａｐｐｌｉｃａ￣ｔｉｏｎｐｒｏｓｐｅｃｔｏｆｔｈｅｅｑｕｉｐｍｅｎｔｗｉｌｌｂｅｖｅｒｙｂｒｏａｄ.Ｋｅｙｗｏｒｄｓ:ｓｏｌａｒｗａｆｅｒꎻｆｒｅｅａｂｒａｓｉｖｅꎻｍｕｌｔｉ－ｌｉｎｅｃｕｔｔｉｎｇꎻｃｕｔｔｉｎｇｍｏｄｅ０㊀引㊀言绿色制造和绿色加工是现在世界各个国家重点突破的难题ꎮ为了平衡环境和能源问题ꎬ太阳能的开发是越来越被各个国家重视ꎮ硅片是制造晶硅太阳能电池的核心材料ꎬ其品质的好坏将直接影响到后续电池片的制造工艺㊁制造成本及光电转化效率[１]ꎮ未来太阳能电池ꎬ尤其时高效太阳能电池对硅片的表面完整性要求越来越高ꎬ更高的尺寸精度和更好的表面质量将是未来太阳能硅片的发展趋势[２]ꎮ近几十年来ꎬ国内外的专家学者一直对硅片的制造方法和工艺不断研究和改进ꎬ硅片的品质不断提升ꎬ但成本高ꎮ本文将对已有的设备ＮＴＣ４４２多线切割设备进行改造ꎬ改变切削了模式ꎬ改造了切割室ꎬ设计了主轴㊁匹配了轴承ꎮ１㊀游离砂浆切割模式与金刚线切割模式ＮＴＣ４４２多线切割设备是加工太阳能硅片的主流设备ꎬＮＴＣ４４２多线切割设备的工作模式是采用了游离砂浆切割技术ꎮ游离砂浆切割属于 三体(即磨粒㊁硅棒㊁工件) 加工ꎮ在切割过程中ꎬ切割线施加在磨粒上的力带动磨粒沿切削表面做滚动ꎬ同时切割线压挤磨粒嵌入到切削表面ꎬ形成表面裂纹ꎬ从而达到切割的作用[３]ꎬ如图１ꎮ图１㊀游离砂浆切削㊀㊀游离砂浆切割的平均切削速度是０.３９ｍｍ/ｍｉｎꎬ损伤层达到１１~１５μｍꎬ切口损耗１２０~１５０μｍꎬ硅片最小厚度１６０μｍꎬ切出的表面粗糙ꎬ没有硅片的切割方向锯痕ꎬＳｉＣ摩擦硅片距离较短ꎬ易产生随机的凹凸坑ꎮ金刚线切割(如图２)是太阳能硅片加工的另一种模式ꎬ以金刚线上固结金刚石进行高速切削加工来实现硅棒材料的切除ꎬ平均切削速度可达到１.３ｍｍ/ｍｉｎꎬ约为游离砂浆切割速度的４倍ꎬ损伤层６~８μｍꎬ切口损耗８０~１２０μｍꎬ硅片最小厚度１２０μｍꎬ切出的表面光滑[４]ꎮ对于太阳能硅片加工单位要重新购买金刚线切割机大概需要２００－３００万/台ꎬ而将ＮＴＣ４４２多线切割设１１１机械研究与应用 ２０１８年第５期(第３１卷ꎬ总第１５７期)㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀设计与开发∗收稿日期:２０１８－０７－３１作者简介:谢燕琴(１９８０－)ꎬ女ꎬ江西抚州人ꎬ副教授ꎬ硕士ꎬ研究方向:机械电子工程ꎮ备的游离砂浆切割模式改造成金刚线切割模式只需４万元/台ꎬ为了减少投资ꎬ降低成本ꎬ解决现有状况ꎬ各单位ＮＴＣ４４２多线切割设备的改造迫在眉睫ꎮ图２㊀金刚线切削２㊀ＮＴＣ４４２多线切割设备的改造ＮＴＣ４４２多线切割设备的游离砂浆切削模式改造成金刚实线切割模式ꎬ要从以下几个方面进行改造:①切割室的改造ꎬ两轴变三轴 增加中心主辊ꎻ②轴承的设计ꎻ③工作台的设计ꎻ④切削液的选择ꎻ⑤接地报警ꎻ⑥过线滑轮等等ꎬ前两方面的改造是关键ꎮ２.１㊀切割室的改造ＮＴＣ４４２多线切割设备的线网支撑面是通过两根主辊(也称为主槽轮ꎬ中心距离为６００ｍｍ)支撑钢线达到切割的目的ꎬ如图３ꎮ由于两主辊的中心距离较远ꎬ钢线线速较快ꎬ而钢线的直径只有１２０μｍꎬ稳定性差ꎬ在主辊之间易产生晃动ꎬ切削的硅片品质难以控制ꎮ因此ꎬ需要在两根主辊之间增加中心主辊ꎬ如图４ꎮ建立的三维模型如图４所示ꎮ图３㊀改造前的切割式㊀㊀㊀图４㊀改造后的切割式２.２㊀中心主辊的设计在加工过程中ꎬ中心主辊起到支撑线网和提供一定的切入角的作用ꎬ受力主要是金刚石线对它的压力(压力是均匀分布ꎬ且有一定的斜度ꎬ即有径向力和轴向力)ꎬ还受到金刚石线的摩擦力ꎬ以及轴承对其的支撑力ꎮ每根金刚石线的张紧力要达到１３Ｎꎬ槽轮上最多可以均匀绕１５００圈金刚石线(切片的数量最多１５００片)ꎬ所以选择的材料为３８ＣｒＭｏＡｌꎬ设计的尺寸如图５ꎮ图５㊀中心主辊的尺寸２.３㊀轴承的选择金刚线在切片的时候ꎬ要求切片精度高ꎬ速度快ꎮ另外ꎬ在水平面上ꎬ金刚线绕线成一定斜度ꎬ要承受轴向力ꎮ在铅垂面上ꎬ中心主辊略高于左右主辊(大约高２ｍｍ)ꎬ承受一定的径向压力ꎮ综上所述ꎬ在选择轴承时候ꎬ后端用来定位并保证一定的加工灵敏度ꎬ选择三个单列的角接触轴承ꎬ型号为ＳＫＦ７２０８Ｃꎬ前端用来承受较大的力ꎬ选择两个圆柱滚柱轴承ꎬ型号为ＳＫＦＮＵ２０８Ｅꎬ安装后的效果ꎬ如图６ꎮ图６㊀轴承安装图３㊀结㊀论ＮＴＣ４４２多线切割设备的游离切削模式改造成金刚石线的切削模式ꎮ改造后的设备ꎬ不仅提高了硅片的质量㊁精度以及企业生产效率ꎬ还节约了原材料和能源消耗ꎬ很大程度地提高经济效益ꎬ更好地满足了企业需求ꎬ为企业赢得了效益ꎮ参考文献:[１]㊀鲍官培ꎬ周㊀翟.太阳能硅片游离磨料电解磨削多线切割表面完整性研究[Ｊ].机械工程学报ꎬ２０１６ꎬ２６(４):８０－８３.[２]㊀邱明波ꎬ黄因慧ꎬ刘志东ꎬ等.太阳能硅片制造方法研究现状[Ｊ].机械科学与技术ꎬ２００８ꎬ２７(８):１０１７－１０２０.[３]㊀靳永吉.线锯切割失效机理的研究[Ｊ].电子工业专用设备ꎬ２００６ꎬ１４２(３):２４－２７.[４]㊀徐㊀伟ꎬ王英民.金刚石多线切割设备在ＳｉＣ晶片加工中的应用[Ｊ].电子工艺技术ꎬ２０１２ꎬ１２(４):６０－６３.２１１ 设计与开发㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀２０１８年第５期(第３１卷ꎬ总第１５７期) 机械研究与应用。
硅片多线切割机罗拉槽计算硅片切割技术在光伏电池材料中具有重要的意义，切割技术长期成为光伏行业研究的热点。
硅片切割技术主要分为内圆切割和多线切割技术。
目前硅片切割技术多采用多线切割技术，相比以前的内圆切割，有切割效率高，成本低，材料损耗少的优点。
因此多线钢线硅片切割技术是未来切割技术的主流，目前硅片能够切出的最薄度在200um左右。
实际太阳能电池的最佳性能厚度是在60-100um.，之所以维持在200um左右是从太阳能电池的机械性考虑，硅片厚度减少不能适应一些电池工艺，如腐蚀，丝网印刷等，硅片厚度的减少带来了很大的电池制备技术难点。
硅片多线切割机罗拉槽计算方法分析：
公式：D=T+F+dw+DS
槽距=硅片厚度+游移量+钢线直径+金刚砂直径
理论切片数量=单晶有效长度/槽距。
硅片切割技术的现状和发展趋势作者：李苏杰陈钊来源：《中国科技纵横》2012年第23期摘要:随着半导体行业的发展,硅片的切割成为半导体应用时的一个必要环节,本文简介多线硅片切割和太阳能级硅片切割的机理以及特点,介绍国内外硅片切割技术的研究现状,同时对这一领域的发展趋势作出展望。
关键词:半导体硅片切割太阳能级1、引言随着半导体技术的飞速发展,工业上或是实验室制造的半导体硅片不仅直径不断增大,而且对厚度有着越来越严格的要求。
制造直径大而且超级薄的硅片是工业生产上和实验室研究中追求的目标。
因此对于硅片的切割技术有着越来越严格的要求。
切片是硅片的制备过程中一道至关重要的程序,切割的好坏直接会影响到硅片的表面晶向以及粗糙程度等,而且对于前文以及的硅片的厚度有着至关重要的影响。
因而最终影响到硅片的品质以及成品率。
在这种对于硅片切割的高要求的驱动下,现今切割技术正在不断改进,很多新型的硅片切割技术陆续被提出并得到广泛应用,后文将提及的太阳能级硅片切割技术以及硅片多线切割技术就是应用很广的两种硅片切割重要手段。
2、硅片多线切割技术简介2.1 宏观机理从硅片多线切割设备的宏观机理简图看待切割的晶棒由玻璃板固定于不锈钢的工件上,然后放在切割机的相应部位上,导轮经过开槽工艺来对对精密线槽进行处理,钢线有序的缠绕在四个导轮上形成了上下两个互相平行的线网。
当发动机带动导轮开始旋转时,导轮也带动线网移动,线速一般可达15m/s左右。
当将砂浆均匀喷洒在线网上时,砂浆将随着切割线进入单晶棒,从而进行切割作业。
切割晶棒的最大直径将会受到导轴之间的空间大小的限制,一般的这种切割装置的适用于切割7英寸左右的晶棒。
2.2 微观机理硅片多线切割的微观机理看出碳化硅和砂浆的悬浮液填充于切割线和单晶表面,使得单晶棒向着切割线的方向移动,同时切割线也发生了弯曲,弯曲角度一般在5度以内。
在接触的不同区域,由钢线造成的压力是不相同的,在其正下方可以达到最大值。
太阳能电池片切割方法

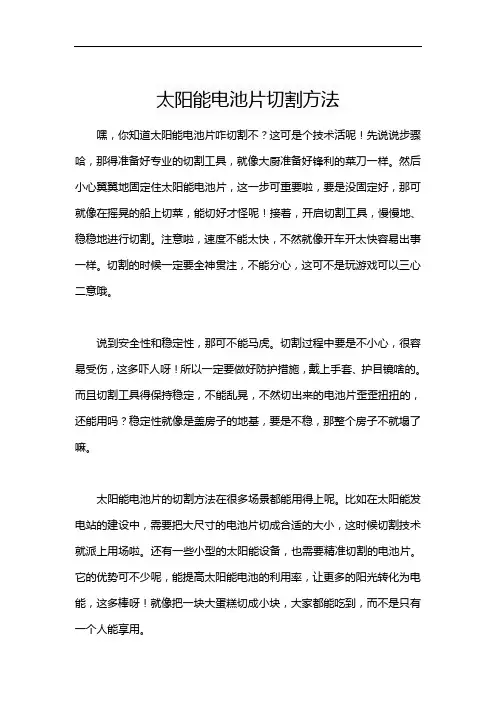

嘿，你知道太阳能电池片咋切割不？这可是个技术活呢！先说说步骤哈，那得准备好专业的切割工具，就像大厨准备好锋利的菜刀一样。
