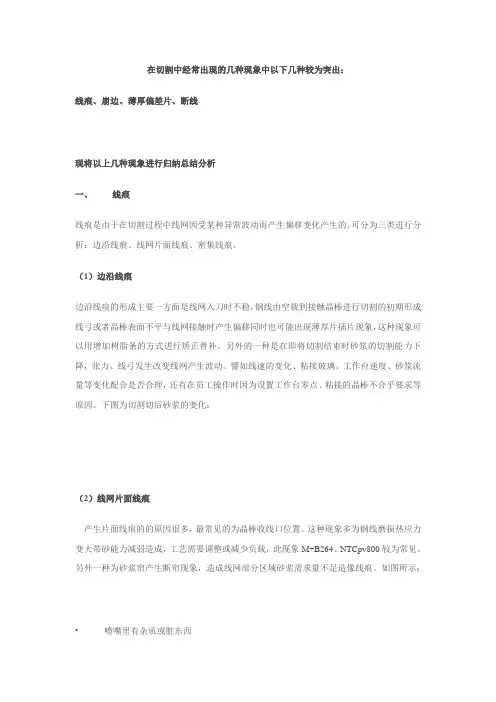

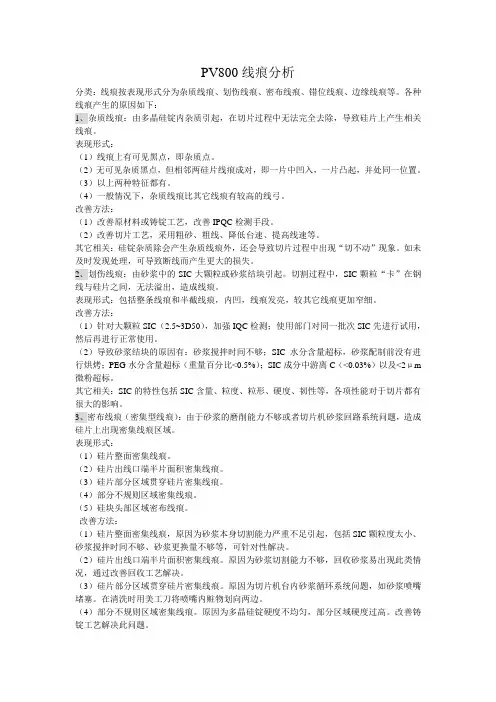

多线切割线痕产生原因
1.硅片表面出现单一的一条阴刻线（凹槽）、一条阳刻线（凸出），并不是由于碳化硅微粉的大颗粒造成的，单晶硅、多晶硅在拉制过程中出现的硬质点造成跳线，而形成的线痕；
2.硅片表面集中在同一位置的线痕，很乱且不规则；①机械原因、②导轮心震过大、③多晶硅铸锭的大块硬质晶体；
3.硅片切割第一刀出现线痕，硅片表面很多并不太清晰：①沙浆粘度不够、碳化硅微粉粘浮钢线少、切削能力不够，②碳化硅微粉有大颗粒物，③钢线圆度不够、带沙量降低，④钢线的张力太小产生的位移划错，⑤钢线的张力太大、线弓太小料浆带不过去，⑥打沙浆的量不够，⑦线速过高、带沙浆能力降低，⑧沙、液比例不合适，⑨热应力线膨胀系数太大，⑩各参数适配性差。
4.切割中集中在某一段的废片，是由于跳线引起的；跳线的原因：①导轮使用时间太长、严重磨损引起的跳线（导轮使用次数一般为75-85次），②沙浆的杂
质进入线槽引起的跳线。5.常见阴刻线线痕，由于晶棒本身有生成气孔，切割硅片后可见像硅表面一样亮的阴刻线，并不是线痕。6.常见线痕：①进刀口：由于刚开始切割，钢线处在不稳定状态，钢线的波动产生的线痕（进线点质硬，加垫层可消除线摆）；②倒角处的线痕：由于在粘结硅棒时底
部残留有胶，到倒角处钢线带胶切割引起的线痕，③硅棒后
面的线痕：钢线磨损、造成光洁度、圆度都不够，带沙量低、切削能力下降、线膨胀系数增大引起的线痕。
