下载文档原格式

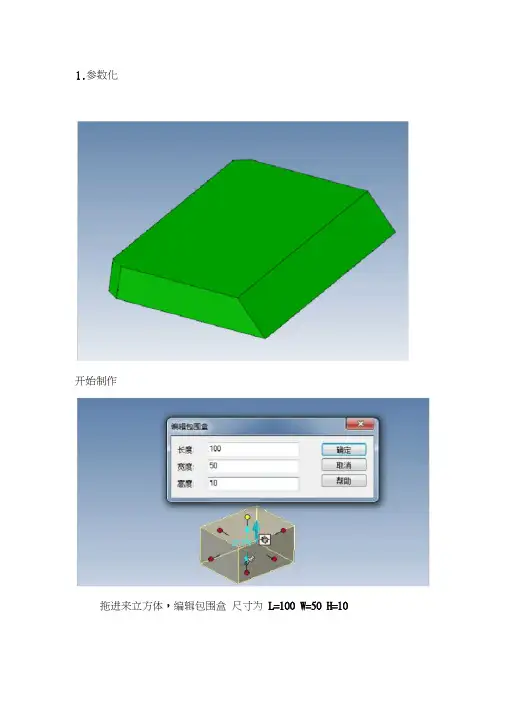

1.参数化开始制作拖进来立方体，编辑包围盒尺寸为L=100 W=50 H=10左键点击零件到包围盒状态下点击右键选择参数垃用佰□当前单元搭：』显示下面谨择的对劭的所有塗埶.十前旳隊：长方体尊;设计2+ J■+ 金旬<1❻割牛i'勘噬数WW垂勤MiimetersUirT^tfrs卫芋Si览瞼垂IE隔〕乘达式100 DDDD0050 DD000QL显磁选 [薪除非法更SfiExcel 点击增加参数填入L=100 和W=5添加完成应用确定.参数名称H 参数值10 依次增加还是点击到包围盒状态下右键选择智能图素属性选择包围盒尺寸依次填写参数里增加的三个代号L W H 点击确定完成.关联上参数后操作柄会变为青绿色|为了匪个2□互圏淳加创…2D草图放置类璽H过送与已知面成衰角©站射面朋二罢、圖、圖英.艇园确••• e过雌t一点的曲袋法平面与面垂亘建立草图使用三点平面选择的第一个点为草图原点平更垂面继续丄继续_水平霽标］三超十：畫合⑥穿遠4遼蔓詁'■启晶竝临LM ⑥融”使用等长命令元素两条线使用重合命令完成后関棄智百器注J- 亠二 丄继续约束1厦▼肚载西暂詔标注 ■- 二水乎劈相切夕臬长 /星台书雰逵 N竖葺霊平行 丄「断 ・卜畫瘵晅蜩尺= h 垂亘©同ST /申点二因W 柳用隹逢命令伊®部井其绽继续约束完成后如图继续完成草图使用拉伸命令选择从设计环境中选择零件想要的尺寸 可以更改 想对应的 值就可以了向門拔桓 抜樓價O.OOOOOO(deg)方向1的琛度A^12完成退出迥止降零件以下屋次 查找浮动特征y 智館臺饕…制远”二 g 零件冨性-LJ 生咸为曲面[/允许璽组&揃出。
3D DS’2015第8届全国3D 大赛复赛作品提交操作步骤演示【第一步】登陆大赛官网，进入个人中心/login.php【第二步】点击创建团队、填写团队信息【第三步】填写团队信息相关表格注意：根据参赛规则要求，团队成员必须是1-2位指导老师，2-4位学生成员组成，团队信息表指导老师和学生成员顺序将是证书上的顺序，请仔细填写。
【第四步】点击所创建团队图标，上传该团队作品等相关信息；【第五步】可以点击“修改团队”修改团队信息，点击“删除团队”删除已创建的团队，点击“上传该团队作品1”，开始上传作品。
【第六步】进入复赛作品上传界面，填写作品相关信息，作品帖内的作品建议是作品说明PPT转为图片格式上传，如有视频请先上传至优酷、腾讯等网站，然后将flash地址黏贴至大赛官网作品帖（见下图所示）【第七步】作品上传完成后，点击保存帖子，作品1上传完成；【第八步】若该团队只有一件作品，点击“确认发布”，若该团队有两件作品，点击“上传该团队作品2”继续上传；【第九步】进入系统自动生成的参赛资格表，查看团队作品信息，无误请点击“确认提交申请”，有误请修改完善，并将参赛资格表保存至本地，以便后续提交云盘资料；【第十步】提交参赛资格表完成后，需将作品相关文件（参赛资格表扫描件、作品说明书、源文件、图片、视屏）按照如下文件夹目录存放，然后打包上传至云盘，将云盘链接及提取码发送。
附：云盘上传操作步骤演示（以百度云盘为例、也可使用360云盘）1）注册并登陆百度云盘/2）在百度云盘个人中心上传压缩文件；3）将上传完成的压缩文件设置分享，设置私密分享链接4）文件会生成链接和提取密码，复制该链接及提取码；5）大赛官网将云盘作品生成的分享链接（链接及提取码提交给大赛秘书处）2015第8届全国3D 大赛学3D 用3D 我创造我快乐【第十一步】提交完成后，可以在作品展示栏查看上传的作品，秘书处将在15个工作日内审核，审核通过将有“通过审核”的章印，未通过将在评论栏中显示未通过的原因。

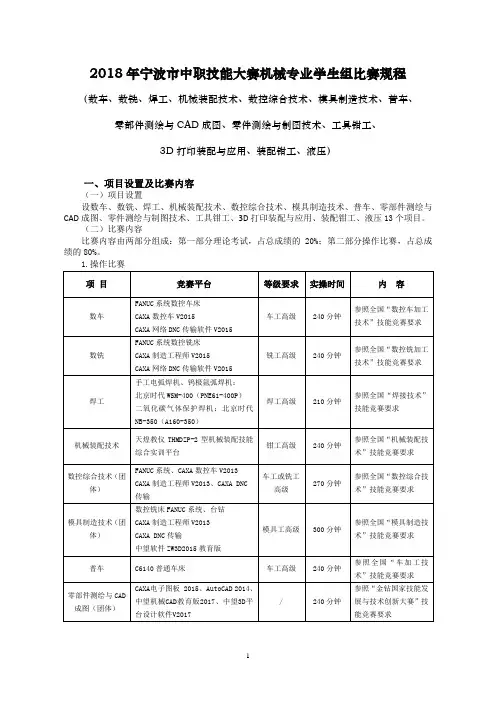

2018年宁波市中职技能大赛机械专业学生组比赛规程（数车、数铣、焊工、机械装配技术、数控综合技术、模具制造技术、普车、零部件测绘与CAD成图、零件测绘与制图技术、工具钳工、3D打印装配与应用、装配钳工、液压）一、项目设置及比赛内容（一）项目设置设数车、数铣、焊工、机械装配技术、数控综合技术、模具制造技术、普车、零部件测绘与CAD成图、零件测绘与制图技术、工具钳工、3D打印装配与应用、装配钳工、液压13个项目。
（二）比赛内容比赛内容由两部分组成：第一部分理论考试，占总成绩的20%；第二部分操作比赛，占总成绩的80%。
1.操作比赛项目竞赛平台等级要求实操时间内容数车FANUC系统数控车床CAXA数控车V2015CAXA网络DNC传输软件V2015车工高级240分钟参照全国“数控车加工技术”技能竞赛要求数铣FANUC系统数控铣床CAXA制造工程师V2015CAXA网络DNC传输软件V2015铣工高级240分钟参照全国“数控铣加工技术”技能竞赛要求焊工手工电弧焊机、钨极氩弧焊机：北京时代WSM-400（PNE61-400P）二氧化碳气体保护焊机：北京时代NB-350（A160-350）焊工高级210分钟参照全国“焊接技术”技能竞赛要求机械装配技术天煌教仪THMDZP-2型机械装配技能综合实训平台钳工高级240分钟参照全国“机械装配技术”技能竞赛要求数控综合技术（团体）FANUC系统、CAXA数控车V2013CAXA制造工程师V2013、CAXA DNC传输车工或铣工高级270分钟参照全国“数控综合技术”技能竞赛要求模具制造技术（团体）数控铣床FANUC系统、台钻CAXA制造工程师V2013CAXA DNC传输中望软件ZW3D2015教育版模具工高级300分钟参照全国“模具制造技术”技能竞赛要求普车C6140普通车床车工高级240分钟参照全国“车加工技术”技能竞赛要求零部件测绘与CAD 成图（团体）CAXA电子图板 2015、AutoCAD 2014、中望机械CAD教育版2017、中望3D平台设计软件V2017/ 240分钟参照“金钻国家技能发展与技术创新大赛”技能竞赛要求零件测绘与制图技术（面向人人团体）CAXA电子图板 2015、AutoCAD 2014、中望机械设计软件2017竞赛版/ 180分钟参照省“零部件测绘面向人人”技能竞赛要求工具钳工（面向人人团体）钳工桌、台虎钳、台钻钳工中级180分钟参照省“工具钳工面向人人”技能竞赛要求3D打印装配与应用技术设备1：CANVBOT T600 3D打印设备散装套件设备2： HORI E3 3D打印设备设备3：CANVBOT T600 3D打印设备设备4：HORI E3 3D打印设备/ 240分钟参照“全国行业赛”技能竞赛要求装配钳工“THMDZT-1A型机械装调技术综合实训装置”钳工高级240分钟参照全国“装配钳工”技能竞赛要求液压天煌科技THPHDW_1型液压与气压传动综合实训系统电工高级270分钟参照全国“液压与气动”技能竞赛要求备注:数控类项目有使用其他软件的学校请在报名时与赛项负责老师取得联系,以便安排。

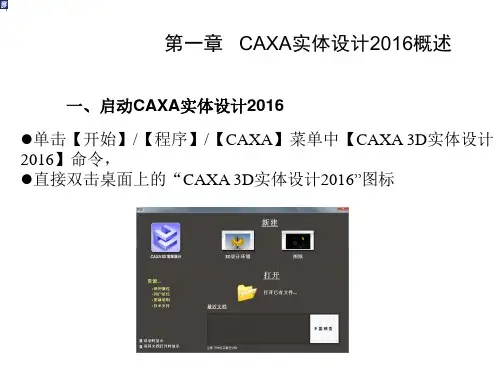

目录应用实例集 (1)序言 (3)第一章 CAXA实体设计概述 (4)第二章零件设计 (11)2.1简单零件设计----底座 (11)2.2复杂零件设计----泵体 (20)第三章工程图生成 (27)3.1生成标准视图 (27)3.2定制工程图模板 (34)第四章 钣金设计 (36)4.1包络钣金设计 (36)4.2箱式钣金件设计 (49)第五章曲面设计 (66)5.1曲线曲面的构造 (66)5.2曲面实体混合造型 (71)第六章装配设计 (75)6.1三维球装配 (75)6.2无约束装配 (86)6.3约束装配 (92)6.4TOP/DOWN设计 (96)第七章渲染 (102)第八章动画设计 (109)8.1一维动画 (109)8.2三维动画 (113)8.3约束动画 (116)第九章系列化产品设计 (119)第十章数据交换 (126)第十一章库操作 (129)应用实例集序言欢迎您参加CAXA实体设计培训课程！这是一个计算机技术日新月异的时代，随着CAXA实体设计的推出，您将有机会亲身体会新一代三维创新设计软件给您带来的惊喜和全新的设计理念。
CAXA实体设计是一套面向以机械行业为主的三维设计软件，她突出的体现了新一代CAD 技术以创新设计为发展方向的特点。
以完全的Windows界面，提供了一套简单、易学的全三维设计工具。
他能为您的企业快速的完成新产品设计，响应客户的个性化需要提供有力的帮助。
CAXA 实体设计能为设计人员或企业带来以下具体收益：以三维设计完成以前二维设计无法表达清楚或完成的零件设计。
为后续的分析、仿真与数控加工提供三维数字模型。
通过装配三维虚拟样机，节省企业制造真实样机和不断修改的费用。
真实感的三维照片为企业的市场和销售部门争取更多的用户订单提供多种宣传、展示手段。
真实的动画效果可清楚的表现产品结构，为生产和维修服务提供第一手资料。
完整的产品三维数据能够为企业整体信息化建设提供牢固的基础。

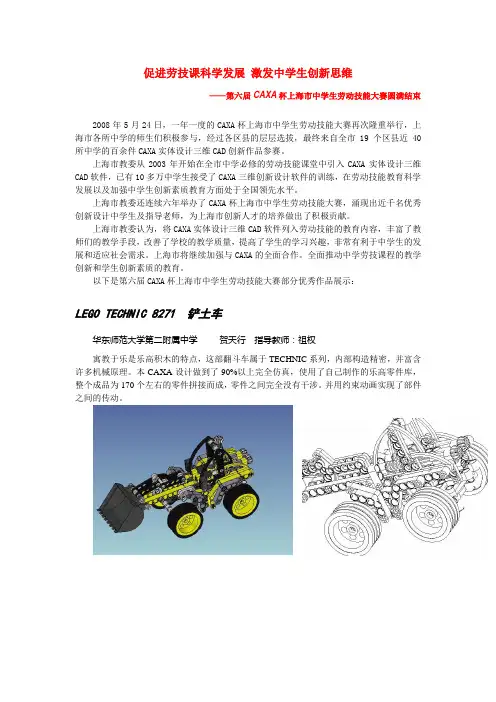

促进劳技课科学发展激发中学生创新思维——第六届CAXA杯上海市中学生劳动技能大赛圆满结束2008年5月24日，一年一度的CAXA杯上海市中学生劳动技能大赛再次隆重举行，上海市各所中学的师生们积极参与，经过各区县的层层选拔，最终来自全市19个区县近40所中学的百余件CAXA实体设计三维CAD创新作品参赛。
上海市教委从2003年开始在全市中学必修的劳动技能课堂中引入CAXA实体设计三维CAD软件，已有10多万中学生接受了CAXA三维创新设计软件的训练，在劳动技能教育科学发展以及加强中学生创新素质教育方面处于全国领先水平。
上海市教委还连续六年举办了CAXA杯上海市中学生劳动技能大赛，涌现出近千名优秀创新设计中学生及指导老师，为上海市创新人才的培养做出了积极贡献。
上海市教委认为，将CAXA实体设计三维CAD软件列入劳动技能的教育内容，丰富了教师们的教学手段，改善了学校的教学质量，提高了学生的学习兴趣，非常有利于中学生的发展和适应社会需求。
上海市将继续加强与CAXA的全面合作。
全面推动中学劳技课程的教学创新和学生创新素质的教育。
以下是第六届CAXA杯上海市中学生劳动技能大赛部分优秀作品展示：LEGO TECHNIC 8271 铲土车华东师范大学第二附属中学贺天行指导教师：祖权寓教于乐是乐高积木的特点，这部翻斗车属于TECHNIC系列，内部构造精密，并富含许多机械原理。
本CAXA设计做到了90%以上完全仿真，使用了自己制作的乐高零件库，整个成品为170个左右的零件拼接而成，零件之间完全没有干涉。
并用约束动画实现了部件之间的传动。
“千里眼”微型侦测直升机华东师范大学第二附属中学李一凡指导教师：祖权看到汶川大地震后，我军伞兵冒死空降灾区进行震后灾情侦察的情景，我产生了发明一种小型侦测直升机的想法。
有了它我们不仅可以迅速收集到第一手的地震资料；还可以利用云层透视功能，让伞兵清楚看到地面的情况，大大降低的跳伞的风险，在地震发生后的第一时间里就能将更多的伞兵投入现场，为救援赢得宝贵时间……直升机的设计：它只有一个5.7cm*5.7cm*5.7cm的魔方那么大，易于钻入微小的缝隙，勘察实情，新一代高科远程即时摄像头，每分每秒都能带来清晰连贯的动画影像。
2011 CAXA杯创新作品展示海之韵时钟嘉定一中严怡佳指导老师：严海平清新而深邃的海蓝，造就了它灵动的外型，海豚环绕在钟表周围。
钟表和海豚可以呈环行360度摆动，仿佛在水面一跃而起，而运用平衡原理，不会影响整个支架的稳定性。
这样的设计源于既可以突破传统钟表带来视觉上的审美倾向，又有实用价值的出发点。
将颜色与线条相结合，以体现蓝的魅力，海的享受。
功能简介1、艺术欣赏:不论是放在客厅或者卧室，早上起床或偶儿瞥见，都能给人清新、惬意，结合如海洋般幽深的色彩，令人舒心，带给人好心情。
能向各角度旋转，是一件观赏的艺术品。
2、安静环保:不使用秒针，只使用时针和分针。
既为了防止夜晚秒针走动的声音会过于烦躁，也取自虽若静态之美，实则“万物不能一瞬”的变化与静谧之美。
3、太阳能电池:所有一切的都采用太阳能收集热量,转化成电能供钟表的工作。
这件作品不但造型优美，画面清新，而且动画流畅自然，更把亲近自然的环保理念同科技进步与艺术欣赏融为一体，是件不可多得的作品。
涡轮雪橇同济大学附属第一中学陆俊杰指导老师：潘青云这辆雪橇车用纯电动能源，并且其涡轮电机在不工作时可以靠着雪山雪地的风能充电，充分利用了能源，适合高纬度能源紧缺的国家。
其也具备了在一些必要的时候装载小型货物的功能。
车速有2个不同的档位，普通行驶适合正常天气，而高速模式则适应暴风雪天气。
该作品造型完整精巧，构思缜密，关注生活与社会发展，很好地运用了造型仿真和渲染技巧，是件非常好的作品。
中国第一艘航母瓦良格号进才中学郑思宇指导老师：祁广巍作者热爱党和国家，值建党90周年之际，动用所学实体造型知识，建造了一艘航空母舰，造型复杂，功能齐全，动画流畅。
作者在航母上设计了信号接收台、航母螺旋桨；同时为战斗机配置了3层涡轮引擎，喷射器和先进起落架。
作者充分发挥他所学知识，在软件中很好将他所想的表现了出来，造型、动画都运用的非常熟练，是件很好的作品。
乐高篮球场华师大二附中刘仲源指导老师：张智勇作者是位运动爱好者，他创新的将乐高玩具在CAXA中变现出来，建模复杂而且逼真，同时又将篮球体育赛事和乐高玩具结合在一起，运用工程学的传动，把乐高玩具由静态转变向了动态。
CAXA实体设计教程目录实体设计概述 (3)L 快速启动栏 (3)2. 功能区 (4)2J 特征功能区 (4)2.2 草图功能区 (4)2.3 曲而 (5)2.4 装配 (5)2.5 饭金 (6)2.6 工具 (6)2.7 显示 (7)2.8 壬莎标注 (7)2.9 常用 (7)2.10 加载应用程序 (8)1 设计树和属性查看栏 (8)3J 设计树 (8)3.2 属性査看栏 (8)£状态栏 (9)丄设计元素库 (9)5.1 拖放式操作 (10)5.2 创建、打开、关闭设计元素库 (10)6. 操作手柄 (11)6」基本操作 (11)6.2 尺寸修改 (11)7. 快捷键 (12)实体设计概述要点说明：主要介绍操作界面，快捷键，视图，操作技巧，图素.拖放式操作、操作手柄等。
1.快速启动栏位于软件界而的最上端」几可以通过最右侧的下拉菜单自泄义快速启动工具栏：功能面板上的特征工具可以通过单击右键，“添加到快速启动工具栏”目越竝具栏・・ 在功能区下方显示快速吕动工具栏 2・功能区位于快速启动栏下方:快速启动栏2令 £状态栏 如"一UH *Uftsrw・• FC、代_ J|©!*-.•-« - 衣to-a*®* iiwi MU. • i・• *>«设计树设计元素库PF .•・■•lT2n»-.» ・・・ ・}・4■c O •添如到快速启动工具栏功能区如上图所示。
在实体设计中分为特征、草图、曲面、装配、锻金、工具、显示、1:程标注、常用、加载应用程序儿项。
2.1特征功能区这是特征操作的功能区。
这里将此功能区分为参考、特征、修改、变换、直接编辑等儿 项。
2.2 草图功能区这是草图操作的功能区。
这里将此功能区分为草图、绘制、修改、约束、显示等儿项。
草图：可以在这里新建草图，绘制草图结束后，可以通过这里完成或取消草图。

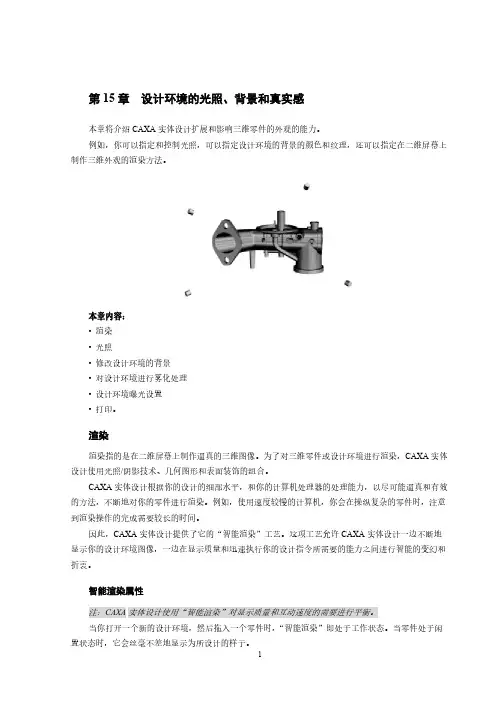

第15章设计环境的光照、背景和真实感本章将介绍CAXA实体设计扩展和影响三维零件的外观的能力。
例如，你可以指定和控制光照，可以指定设计环境的背景的颜色和纹理，还可以指定在二维屏幕上制作三维外观的渲染方法。
本章内容：• 渲染• 光照• 修改设计环境的背景• 对设计环境进行雾化处理• 设计环境曝光设置• 打印。
渲染渲染指的是在二维屏幕上制作逼真的三维图像。
为了对三维零件或设计环境进行渲染，CAXA实体设计使用光照/阴影技术、几何图形和表面装饰的组合。
CAXA实体设计根据你的设计的细部水平，和你的计算机处理器的处理能力，以尽可能逼真和有效的方法，不断地对你的零件进行渲染。
例如，使用速度较慢的计算机，你会在操纵复杂的零件时，注意到渲染操作的完成需要较长的时间。
因此，CAXA实体设计提供了它的“智能渲染”工艺。
这项工艺允许CAXA实体设计一边不断地显示你的设计环境图像，一边在显示质量和迅速执行你的设计指令所需要的能力之间进行智能的变幻和折衷。
智能渲染属性注：CAXA实体设计使用“智能渲染”对显示质量和互动速度的需要进行平衡。
当你打开一个新的设计环境，然后拖入一个零件时，“智能渲染”即处于工作状态。
当零件处于闲置状态时，它会丝毫不差地显示为所设计的样子。
而当你移动或旋转零件时，CAXA实体设计则会暂时切换到一种较为简单的渲染方法。
举例来说，零件可以会显示为线骨架图模式，而你的纹理、阴影处理等效果，则可能会暂时消失；不过，等到零件再次固定下来，它们又会再次出现。
在默认情况下，“智能渲染”选项处于启用状态。
这个选项位于“设置”下拉菜单中“智能渲染”中。
进入智能渲染属性对话框：1. 在设计环境中点击鼠标右键，然后从弹出菜单中选择“智能渲染”。
你也可以从设置下拉菜单中选择渲染。
设计环境属性对话框将出现，同时显示渲染属性页。
2. 在属性表上，请注意“允许简化”前边的方框在默认情况下是选中的。
要取消对它的选择，只需点击一下，去掉方框中的对勾。

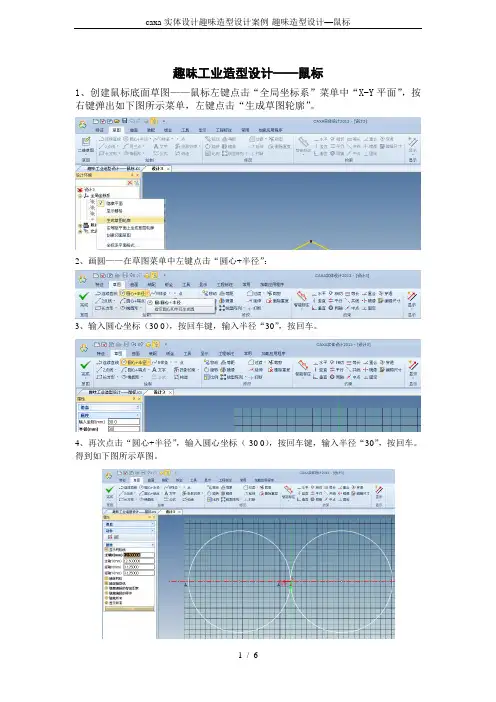

趣味工业造型设计——鼠标1、创建鼠标底面草图——鼠标左键点击“全局坐标系”菜单中“X-Y平面”，按右键弹出如下图所示菜单，左键点击“生成草图轮廓”。
2、画圆——在草图菜单中左键点击“圆心+半径”：3、输入圆心坐标（30 0），按回车键，输入半径“30”，按回车。
4、再次点击“圆心+半径”，输入圆心坐标（-30 0），按回车键，输入半径“30”，按回车。
得到如下图所示草图。
5、点击“2点线”，输入坐标（30 -30），回车：6、输入坐标（-30 -30），回车。
得到如下图所示草图。
7、输入坐标（-30 -30），回车；输入坐标（-30 30），回车。
得到如下图所示草图。
8、点击“裁剪”图标：9、依次选中要删除的曲线线段。
10、删除后得到如下图所示草图：11、2D草图1绘制完成，点击“草图”菜单下面图标“完成”，退出该草图界面。
12、左键选中草图1曲线，单击右键，在下拉菜单中点开“生成——拉伸”：13、按下图所示填写“创建拉伸特征”菜单栏内容，拉伸距离为50：14、拉伸完成后，得到如下图所示零件：15、左键选中“在Z-X基准面”绘制草图，创建草图2：16、左键点击“B样条”：17、依次在“输入坐标”后的空框里输入（-60 0）、（0 -30）、（30 -22.5）、（60 -15）18、输入完成后等到如下图所示样条曲线：19、左键“2点线”，依次连接各点如下图所示：20、草图2绘制完成。
21、拉伸切除多余材料：点开“特征”菜单22、“拉伸向导”23、点击草图2上的曲线，弹出“创建拉伸特征”对话框，鼠标左键点击在“相关零件”下的空框里，再点击图中零件1上的任意处，即对话框如下图所示：24、在对话框中勾选“除料”、“从中面拉伸”、“距离”都填“30”，点击确定，得到如下图所示：25、圆角过渡——左键点击“特征”菜单栏下“圆角过渡”：26、“半径”处输入3，光标点在“几何”框内，在图中所示零件的任意边上点击鼠标左键，得到如下所示：27、点击“√”确定28、得到鼠标模型：。
2015年度Pentawards大奖赛，中国大陆共十五项作品获奖上一期为大家展示了2015年度Pentawards大奖赛的金奖获奖名单，作为包装业界的风向标，Pentawards大奖赛无疑是包装设计中最权威的比赛！而近年来越来越多中国面孔在Pentawards大奖赛里露脸，今年中国大陆地区更是有15项作品分别获得金、银、铜奖，在设计界中占有一席之地，在亚洲地区更是名列前茅，能堪比包装设计大国日本。
其中，潘虎设计实验室和深圳甲古文创意更是同时获得多个奖项。
为此我们为中国获奖者表示祝贺，也为他们带来的这份荣誉而表示致敬！2015奖项：2015 Pentawards 饮品类金奖品牌：The master' private tea （茶品）设计机构：Shenzhen Oracle Creative Design Co, Ltd（深圳甲古文创意）创意总监：Kang Weijie设计师：SunL地区：中国奖项：2015 Pentawards食品类金奖品牌：Fengfan Farm Products（丰番农品）机构：Rong Design（融设计）设计师：Li Sun地区：中国奖项：2015 Pentawards 食品类金奖品牌：Brand Zhangren Workshop（丈人坊养生米花糖）设计机构：Entrant Sichuan Guge Dynasty Brand DesignConsultant（四川古格王朝设计工作室）地区：中国奖项：2015 Pentawards 奢侈品类金奖品牌：Lux Regis - R series（酒、香槟）设计机构: Shenzhen Excel Package Design Co, Ltd（深圳卓上设计）设计师: Kuanfu Wu & Hu Zi地区：中国奖项：2015 Pentawards 奢侈品类金奖品牌：Hadavalley （哈达谷营养食品）设计机构： Shenzhen Oracle Creative Design Co, Ltd（深圳甲古文创意）设计师：Weijie Kang, Bob Yang (China) - Ori Kleiner (USA)地区：中国2015奖项：2015 Pentawards 饮品类银奖品牌： HoAlive（山里蒙泉天然饮用水）设计机构：Dreamglobe Branding Design设计师：Kai-Ting Liu, Yu-Lin Hsu地区：中国台湾奖项：2015 Pentawards 饮品类银奖品牌： Master Feng（封老爷／普洱茶）设计机构：TigerPan Packaging Design Lab（潘虎包装设计实验室）设计师：Pan Hu（潘虎）地区：中国奖项：2015 Pentawards 饮品类银奖品牌：好人长（酒类）设计机构：Shenzhen Thinkland（深圳深蓝品牌设计公司）设计师：Alan Chen地区：中国奖项：2015 Pentawards 饮品类银奖品牌：XiFeng Liquor - The Drunken（西凤酒—醉酒）设计机构：Momen Design Ltd设计师：Shu Hou地区：中国奖项：2015 Pentawards 饮品类银奖品牌：Mannings - Mineral Water（万宁矿泉水）设计机构：Passionfruit Asia地区：中国香港奖项：2015 Pentawards 其他市场产品类银奖品牌：Samsung - Up-market mobile package（三星手机包装）设计机构： Samsung Design China, KHT Brand Management （上海金汇通品牌管理）设计师： Zhengming Wang, Wei Wei, Liang Yuan地区：中国奖项：2015 Pentawards 其他市场产品类银奖品牌：阿里山烟草设计机构：TigerPan Packaging Design Lab（潘虎包装设计实验室）设计师：Pan Hu（潘虎）地区：中国奖项：2015 Pentawards 其他市场产品类银奖品牌：Taishan - Ping An（泰山- 平安）设计机构：Khan A+D and Jingfu Color Printing设计师：Cheng Lin - Khan A+D地区：中国台湾奖项：2015 Pentawards 奢侈品类银奖品牌：Jiulan Mountain - Gift of nature（久兰山）设计机构：Left and Right Design Co, Ltd（左和右酒类包装品牌设计）设计师：Zhou Jingkuan（周景宽）地区：中国奖项：2015 Pentawards概念奢侈品类银奖品牌：Herborist - In soul be nature!（佰草集化妆品）设计机构：Shanghai Jahwa United Co., Ltd（上海家化联合有限公司）设计师：Donglei Guo地区：中国2015奖项：2015 Pentawards 饮品类铜奖品牌：Yun Shu Chun（云树春茶叶）设计机构：Shenzhen Lajiao design（深圳市辣椒品牌设计顾问）设计师：Wen Jin Heng（温金恒）国家：中国奖项：2015 Pentawards 饮品类铜奖品牌：Slim Q - Good Eats（纤Q好手艺）设计机构： E-JOY Biotechnology Co. Ltd/Wei, （易珈生技股份有限公司）设计师：Wei, Chun-Huan地区：中国台湾奖项：2015 Pentawards其他市场产品类铜奖品牌：MU（烟草）设计机构：Nexxone Branding Limited设计总监：Simon Siu设计师：Vincent Mok, Joseph Leung, Simon Wong, Jenn Chan地区：中国香港奖项：2015 Pentawards 其他市场产品类铜奖品牌：Excel - We are legend & Youth is the present（我们是传奇&青春，就是现在）设计机构：Shenzhen Excel Package Design Co, Ltd（深圳卓上设计）设计师： Kuanfu Wu & Excel team地区：中国奖项：2015 Pentawards 奢侈品类铜奖品牌：Hokito（保健品：衡济堂）设计机构： Shenzhen Thinkland （深圳深蓝品牌设计公司）设计师：Alan Chen地区：中国。
目录序言 (1)第一章CAXA实体设计概述 (2)第二章零件设计 (10)2.1简单零件设计----底座 (10)2.2简单零件设计----三通 (18)2.3简单零件设计----表面修改 (24)2.4复杂零件设计----泵体 (28)第三章工程图生成 (38)3.1生成标准视图 (38)3.2定制工程图模板 (43)第四章钣金设计—机箱电源 (44)第五章曲面设计 (58)5.1曲线曲面的构造 (58)5.2曲面实体混合造型 (62)第六章装配设计 (66)6.1三维球装配 (66)6.2无定位约束 (73)6.3定位定位约束 (77)第七章渲染 (81)第八章动画设计 (86)8.1二维动画 (86)8.2三维动画 (89)8.3约束动画 (91)第九章系列化产品设计................................................................................ 错误！未定义书签。
第十章数据交换 ........................................................................................... 错误！未定义书签。
第十一章库操作 ........................................................................................... 错误！未定义书签。
序言欢迎您参加CAXA实体设计2011培训课程！这是一个计算机技术日新月异的时代，随着CAXA实体设计2011新版的推出，您将能切身体会传统工程建模模式、新一代创新建模模式、强大二维工程图的完美结合，帮助您将更多的精力用于产品设计，而不是软件使用。
CAXA实体设计2011是一套面向以机械行业为主的三维设计软件，她突出的体现了新一代CAD技术以创新设计为发展方向的特点。
CAXA实体设计介绍CAXA是一种计算机辅助设计（Computer-Aided eXperience and eAssistance）软件，旨在帮助用户快速和准确地进行实体设计。
在CAXA中，实体设计是指使用计算机软件创建、编辑和修改三维实体模型的过程。
该文档将介绍CAXA 实体设计的基本概念、功能和使用方法。
概念实体在CAXA中，实体是三维空间中具有形状、尺寸和位置的对象。
它可以是实际存在的物体（如机械零件），也可以是虚拟的概念模型（如建筑结构）。
实体可以由多个几何元素组成，如点、线、曲线、面和体。
CAXA提供了丰富的工具和功能，以创建和编辑各种类型的实体。
设计空间设计空间是指CAXA中用于进行实体设计的工作区域。
用户可以在设计空间中放置和操作实体，进行模型的构建和修改。
设计空间提供了多种视图选项，如平面视图、立体视图和透视视图，以便用户可以从不同的角度查看和编辑实体。
操作CAXA提供了丰富的操作工具，以帮助用户对实体进行各种操作。
常见的操作包括创建实体、修改实体形状、复制和移动实体、旋转和缩放实体等。
用户可以使用鼠标、键盘或特定的命令来执行这些操作。
CAXA还支持撤消和恢复功能，以便用户可以随时回退到之前的操作状态。
功能实体创建CAXA提供了多种实体创建工具，以满足不同类型的设计需求。
用户可以使用简单的绘图工具绘制基本几何形状，如线段、圆、矩形等。
此外，CAXA还支持导入外部文件，如CAD文件、图像文件和模型文件，以便用户可以在CAXA中进一步编辑和修改实体。
在CAXA中，用户可以对已创建的实体进行各种修改和编辑。
例如，用户可以修改实体的尺寸、形状和位置，以满足具体的设计要求。
CAXA提供了多种编辑工具，如平移、旋转、缩放、修剪、延伸等，以便用户可以灵活地操作实体。
实体组合CAXA还支持将多个实体组合为一个整体。
用户可以使用组合工具将多个实体合并成一个复杂的结构。
此外，用户还可以对已组合的实体进行分解，将其拆分为原始的单个实体。
