维修电工中级操作技能考核试卷

维修电工中级操作技能考核试卷注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、三相异步电动机双重联锁正反转启动能耗制动控制电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：按照电气安装规范，依据图1.1.5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制电路的安装、接线和调试。

图L1.5-3笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。

QS( )；FUl( )；KMl( )；KT( )；SBl( )。

(2)正确使用工具；简述电工刀使用注意事项。

答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。

答：(4)安全文明生产，回答触电事故主要有那两类？答：操部作分：(5)按照电气安装规范，依据图LL5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制线路的安装和接线；(6)通电试运行。

试题2、三相交流异步电动机变频器控制装调(1)考试时间：60分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：依据图2.2.1-2的控制要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。

按下启动按钮后，电动机按照图2.2.1-2要求运行。

工作方式设置：手动时，按下手动启动按钮,完成一次工作过程；自动时，按下自动按钮，能够重复循环工作过程。

有必要的电气保护环节。

图2.2.1-2笔试部分：(1)依据控制要求，在答题纸上正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。

(2)正确使用工具；简述电烙铁使用注意事项。

答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。

答：(4)安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答:操部作分：(5)按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；(6)正确设置变频器的参数；(7)通电试运行。

考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、根据X62W 万能铣床电路图，安装与调试工作台进给控制线路,并试车 考核要求： (1) 按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，配线要求紧固、美观，导线要进行线槽。

正确使用工具和仪表。

(2) 按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

(3) 安全文明操作。

(4) 考核注意事项：满分40分，考试时间240分钟。

试题2、检修电视机稳压电源 在电视机稳压电源的线路上设隐蔽故障2处。

由考生单独排除故障。

考生向考评员询问故障现象时，考评员可以将故障现象告诉考生。

考核要求： (1) 正确使用电工工具、仪器和仪表。

(2) 根据故障现象，在电子线路图上分析故障可能产生的原因，确定故障发生的范围。

(3) 在考核过程中，带电进行检修时，注意人身和设备的安全。

(4) 满分40分，考试时间60分钟。

否定项：故障检修得分未达20分，本次鉴定操作考核视为不通过。

试题3、用四端钮接地电阻测量仪测量避雷装置的接地电阻 考核要求： (1) 用接地电阻测量仪测量避雷装置的接地电阻，测量结果准确无误。

(2) 考核注意事项：满分10分，考核时间20分钟。

否定项：不能损坏仪器、仪表，损坏仪器、仪表扣10分。

试题4、在各项技能考核中，要遵守安全文明生产的有关规定 考核要求： (1) 劳动保护用品穿戴整齐。

(2) 电工工具佩带齐全。

(3) 遵守操作规程。

(4 ) 尊重考评员，讲文明礼貌。

(5) 考试结束要清理现场。

考生答题不准超过此线考件编号:(6) 遵守考场纪律，不能出现重大事故。

(7) 考核注意事项：①本项目满分10分。

②安全文明生产贯穿于整个技能鉴定的全过程。

国家职业技能鉴定维修电工中级工技能鉴定理论试题（第三套）一、选择题1、测速发电机是一种将（）转换为电气信号的机电式信号。

A、电磁转矩B、输入电压C、转子速度D、输出电压2、劳动者的基本义务包括()等。

A、完成劳动任务B、获得劳动报酬C、休息D、休假3、在电源内部由负极指向正极，即从()。

A、高电位指向高电位B、低电位指向低电位C、高电位指向低电位D、低电位指向高电位4、职业道德对企业起到()的作用。

A、决定经济效益B、促进决策科学化C、增强竞争力D、树立员工守业意识5、机床的电气连接时，元器件上端子的接线用剥线钳剪切出适当长度，剥出接线头，除锈，然后镀锡，()，接到接线端子上用螺钉拧紧即可。

A、套上号码套管B、测量长度C、整理线头D、清理线头6、游标卡尺测量前应清理干净，并将两量爪合并，检查游标卡尺的()。

A、贴合情况B、松紧情况C、精度情况D、平行情况7、较复杂机械设备电气控制线路调试的原则是()。

A、先闭环，后开环B、先系统，后部件C、先外环，后内环D、先阻性负载，后电机负载8、在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中，由R29、()、R38组成电压负反馈电路。

A、R27B、R26C、R36D、R379、电阻器反映()对电流起阻碍作用的大小。

A、电阻率B、导体C、长度D、截面积10、测速发电机可以作为()。

A、电压元件B、功率元件C、解算元件D、电流元件11、用万用表测量测量控制极和阴极之间正向阻值时，一般反向电阻比正向电阻大，正向几十欧姆以下，反向（）以上。

A、数百欧姆以上B、数十欧姆以上C、数千欧姆以上D、数十千欧姆以上12、在MGB1420万能磨床的内外磨砂轮电动机控制回路中，接通电源开关QS1，220V交流控制电压通过开关( )控制接触器KM2的通断，达到内外磨砂轮电动机的启动和停止。

A、SA1B、SA2C、SA3D、SA413、潮湿和有腐蚀气体的场所内明敷或埋地，一般采用管壁较厚的()。

中级电工实操试题一、安装单相三极及三相四极插座二、安装白炽灯照明电路三、用数字式万用表测量交、直流电压四、用兆欧表测量三相异步电动机绝缘电阻五：T型连接单股导线一：安装单相三极及三相四极插座1、准备要求（1）设备准备（2）材料准备（2（1）操作程序说明：1）安装电路；2）清理现场；3）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相三极及三相四极插座的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：10min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相三极及三相四极插座试题名称：安装单相三极及三相四极插座考核时间：10min 序号考核内容评分要素配分评分标准检测结果扣分得分备注1 安装电路安装单相三极插座51相线位置接错扣6分零线位置接错扣6分地线位置接错扣6分相线颜色选错扣6分零线颜色选错扣6分地线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣5分）损坏元件扣10分安装三相四级插座49相线位置接错扣6分零线位置接错扣6分相线颜色选错一处扣5分零线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣6分）损坏元件扣10分2清理现场清理现场未清理现场从总分中扣5分3安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核4 考核时限在规定时间内完成到时停止操作考核合计100二：安装白炽灯照明电路（两只开关两地控制一盏灯）1、准备要求 （1）设备准备（2）材料准备（3）工用具准备（1）操作程序说明： 1）安装电路； 2）通电试验； 3）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核； 2）考核采用百分制，考核项目得分按鉴定比重进行折算。

维修电工中级理论考核试题题库及答案一、判断题（每题2分，共20题，满分40分）1. 维修电工在工作中，必须遵循安全第一，预防为主的原则。

（）2. 维修电工在工作中，可以单人操作电气设备。

（）3. 维修电工应定期进行身体检查，患有高血压、心脏病等疾病的人员不得从事电气工作。

（）4. 维修电工在操作电气设备时，应戴好绝缘手套，穿好绝缘鞋。

（）5. 维修电工在操作电气设备时，可以不用切断电源。

（）6. 维修电工在操作电气设备时，应按照操作规程进行，不得擅自改变设备接线方式。

（）7. 维修电工在操作电气设备时，应先检查设备是否处于停止状态。

（）8. 维修电工在操作电气设备时，应先检查设备电压是否符合要求。

（）9. 维修电工在操作电气设备时，可以不用检查设备接线是否牢固。

（）10. 维修电工在操作电气设备时，如发现异常情况，应立即停止操作，并及时报告。

（）11. 维修电工在操作电气设备时，应确保设备周围清洁、无易燃易爆物品。

（）12. 维修电工在操作电气设备时，应确保设备标志、警告标志清晰可见。

（）13. 维修电工在操作电气设备时，应确保设备防护装置完好。

（）14. 维修电工在操作电气设备时，应确保设备接地良好。

（）15. 维修电工在操作电气设备时，应确保设备绝缘性能良好。

（）16. 维修电工在操作电气设备时，如发生触电事故，应立即切断电源，并进行现场救援。

（）17. 维修电工在操作电气设备时，应定期对设备进行维护保养。

（）18. 维修电工在操作电气设备时，应熟悉设备操作规程，但不需要了解设备原理。

（）19. 维修电工在操作电气设备时，如发现设备故障，应立即进行维修。

（）20. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作。

（）二、选择题（每题5分，共20题，满分100分）1. 以下哪种情况，维修电工应立即停止操作电气设备？（）A. 设备运行声音异常B. 设备电压不稳定C. 设备周围有易燃易爆物品D. 设备操作规程不明确2. 维修电工在操作电气设备前，应进行的检查不包括以下哪项？（）A. 设备电压是否符合要求B. 设备接线是否牢固C. 设备周围是否清洁D. 设备外观是否美观3. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作4. 维修电工在操作电气设备时，如发生触电事故，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来5. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作，以下哪种设备不需要设置安全防护装置？（）A. 电动机B. 切割机C. 钻床D. 电压表6. 以下哪种工具是维修电工操作电气设备时常用的工具？（）A. 螺丝刀B. 电压表C. 电流表D. 电笔7. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求8. 维修电工在操作电气设备时，应确保设备接地良好，以下哪种做法是正确的？（）A. 设备接地线使用绝缘材料B. 设备接地线使用导线C. 设备接地线埋入地下D. 设备接地线固定在设备上9. 维修电工在操作电气设备时，应确保设备绝缘性能良好，以下哪种做法是正确的？（）A. 设备绝缘部分使用绝缘材料B. 设备绝缘部分使用导线C. 设备绝缘部分涂上绝缘漆D. 设备绝缘部分不用进行特殊处理10. 以下哪种情况，维修电工应定期对设备进行维护保养？（）A. 设备电压不稳定B. 设备运行声音异常C. 设备外观损坏D. 设备运行正常11. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 切断电源，再进行操作C. 检查设备接线是否牢固D. 随意改变设备接线方式12. 维修电工在操作电气设备时，如发现设备故障，以下哪种做法是正确的？（）A. 立即停止操作，并及时报告B. 继续操作，等待设备自行恢复C. 自行维修设备D. 立即报告领导，但不进行维修13. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 先启动设备，再进行检查B. 先进行检查，再启动设备C. 同时进行启动和检查D. 先启动设备，再进行维修14. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 确保设备周围清洁B. 确保设备标志清晰可见C. 确保设备防护装置完好D. 确保设备接线随意摆放15. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修16. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求17. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作18. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来19. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 确保设备电压符合要求B. 确保设备接线随意摆放C. 确保设备周围有易燃易爆物品D. 确保设备防护装置损坏20. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修三、简答题（每题10分，共5题，满分50分）1. 请简述维修电工在工作中应遵循的安全操作规程。

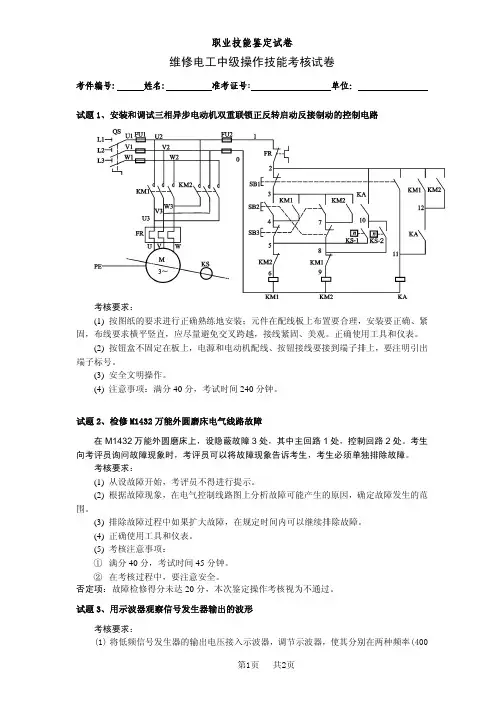

考件编号: 姓名: 准考证号:单位： 试题1、安装和调试三相异步电动机双重联锁正反转启动反接制动的控制电路考核要求：(1) 按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，布线要求横平竖直，应尽量避免交叉跨越，接线紧固、美观。

正确使用工具和仪表。

(2) 按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，要注明引出端子标号。

(3) 安全文明操作。

(4) 注意事项：满分40分，考试时间240分钟。

试题2、检修M1432万能外圆磨床电气线路故障在M1432万能外圆磨床上，设隐蔽故障3处，其中主回路1处，控制回路2处。

考生向考评员询问故障现象时，考评员可以将故障现象告诉考生，考生必须单独排除故障。

考核要求：(1) 从设故障开始，考评员不得进行提示。

(2) 根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。

(3) 排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。

(4) 正确使用工具和仪表。

(5) 考核注意事项：①满分40分，考试时间45分钟。

②在考核过程中，要注意安全。

否定项：故障检修得分未达20分，本次鉴定操作考核视为不通过。

试题3、用示波器观察信号发生器输出的波形考核要求：(1) 将低频信号发生器的输出电压接入示波器，调节示波器，使其分别在两种频率(400考件编号: 姓名: 准考证号:单位：赫兹、1000赫兹)时，荧光屏上都出现三个稳定的正弦波形，并使波形高度为6厘米，总宽度为8厘米。

(2) 考核注意事项：满分10分，考核时间30分钟。

否定项：不能损坏仪器、仪表，损坏仪器、仪表扣10分。

试题4、在各项技能考核中，要遵守安全文明生产的有关规定考核要求：(1) 劳动保护用品穿戴整齐。

(2) 电工工具佩带齐全。

(3) 遵守操作规程。

(4 ) 尊重考评员，讲文明礼貌。

(5) 考试结束要清理现场。

(6) 遵守考场纪律，不能出现重大事故。

机械行业特有工种职业技能鉴定统一试卷机电维修电工中级工技能测试试卷及评分标准A注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓需、准号证号和所在单位的名称。

2. 请仔细阅读各种题目的回答要求，在规泄的位置填写您的答案。

3. 请用蓝（或黑色）钢笔、圆珠笔答卷；不要在试卷内填写与答题无关的内容。

4.本试卷满分为100分，考试时间为180分钟。

第一部分 电子设备的组装及调试（60分）一、液位控制器组装焊接与测量（60分）原理电路图配件清单名称数虽 名称 数虽 名称 数虽名称 数虽 电阻1K 1 电容103 1 三极管8050 12. 54三P 座1 电阻2K2 电容1043 M3LED 绿 1 12V5脚继电器1 电阻10K 1 电容220U 1 NE555 1电路板 1 电阻33K 1 1N4007 5 8P IC 座 1图纸 1电阻1M 1 1W12V 稳压管 1 2P 接线柱 1电阻1W1K1M3 红 LED13P 接线柱1--------- 綜--------------- 并#如犁.密评分标准：所有数据以考评员在电路安装正确的前提下实测±10%内得分1、元器件识別及检测：学生能独立挑选识别元器件淸单列出的元器件，在开考15分钟后发现元器件损坏的按自己烧坏扣分。

（配分15分）2、整机装配:严格按照无线电设备装接工艺组装焊接，元器件整形美观整齐，布局合理规范，焊点明亮光滑, 没有安装错误，没有脱焊连焊。

（配分20分，每个错误减2分，每个工艺差点减1分不得负分）3、性能测试根据测试填写水位变化后电路发生的相关逻辑功能。

（配分15分）1I載3. 文明安全生产。

第二部分 电工仪表的使用及电气设备测试（40分）一、原理图1. 〔2.按给定电气原理图，选择元件接线，布局合理正确使用行线槽布线（仅接控制电路）O 正确使用万用表，摇表及钳形表等电工具及仪表，测得相关数据填写在下表中（4分）电动机线圈电阻交流接触器线圈电阻I二、 备料单如图：接触器3个，热继电器1个，熔断器5个，3联按钮1个软线布线行线槽米, 软线20米，线号管1米，25MM 自攻钉50支，15MM 20支，绝缘胶布1卷，优质焊锡丝3心 三^考核内容:三相电动机控制接线配分、评分标准:评分人: 核分人:。

维修电工中级操作技能考核试卷I公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）总分60分（2）考核时间：60分钟试题2、三相异步电动机的拆装、检测（1）总分40分（2）考核时间：60分钟维修电工中级操作技能考核准备通知单（考生）姓名：_________准考证号：______________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（由考场准备）根据考核题图在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。

试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。

维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（1）电工工具1套、电机1个、导线若干、检测仪器1套（2）正反转运行手动控制线路图：试题2、三相异步电动机的拆装、检测（1）电机1个、电工工具1套、导线若干、检测仪器1套及其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________总成绩表统分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。

评分人：年月日核分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________试题2、三相异步电动机的拆装、检测完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。

维修电工中级操作技能考试卷星三角起动文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]职业技能鉴定国家题库 维修电工中级操作技能考核试卷注 意 事 项一、本试卷依据2001年颁布的《维修电工国家职业标准》命制； 2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答；4、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。

试题1、根据电路图安装调试电动机控制电路。

本题分占：40% 考核要求：（1）考生根据电气原理图， 在规定的时间内写出线路工作原理和进行安装接线。

（2）元件布置整齐、均匀、合理和牢固。

（3）按电气原理图接线，板面整齐、清洁、美观，无架空跨接现象。

（4）接点不可以松动、反圈、露铜过长、压绝缘层。

不可以损伤导线绝缘或线芯。

（5）安全文明操作，整齐穿戴劳保用品。

（6）考试时间150分钟。

原理图：考 生 答 题 不 准 超 过 此维修电工初级操作技能考核评分记录表1单位_____________ 姓名__________________ 抽签号_______考核工时：分钟得分_________序号项目考核要求及评分标准配分扣分说明一操作应知根据所给的原理图，写出工作原理。

（1）不会写的扣10分。

（2）每写错一步扣3分。

101、由考生根据电气原理图，在150分钟内写出线路工作原理和进行安装接线。

具体时间在电气原理图上说明。

2、在监考教师同意下，考生进行不带电动机通电试车，同二元件安装1、元件布置整齐、均匀、合理，否则扣1分/每个。

2、元件安装牢固，否则扣 2分/每个。

5线路安装1、按电气原理图接线，否则扣5分。

2、板面整齐、清洁、美观，否则扣 1分/每次。

152、主控线路配线正确、齐全，否则扣2分/每根。

153、接点不可以松动、反圈、露铜过长、压绝缘层。
