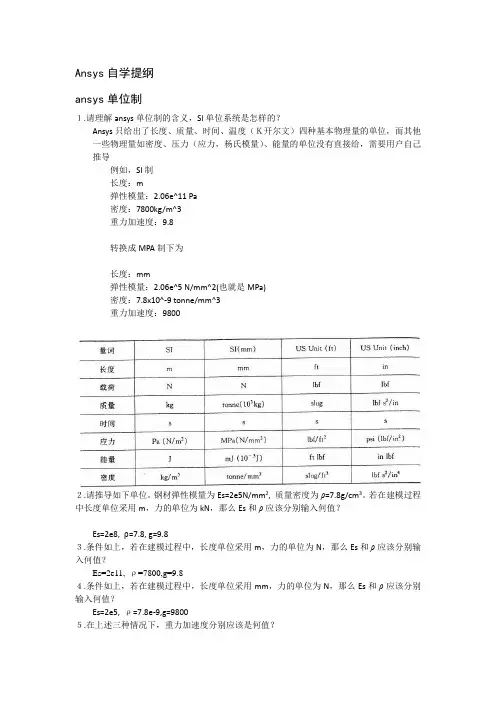

ANSYS 考试试题及答案

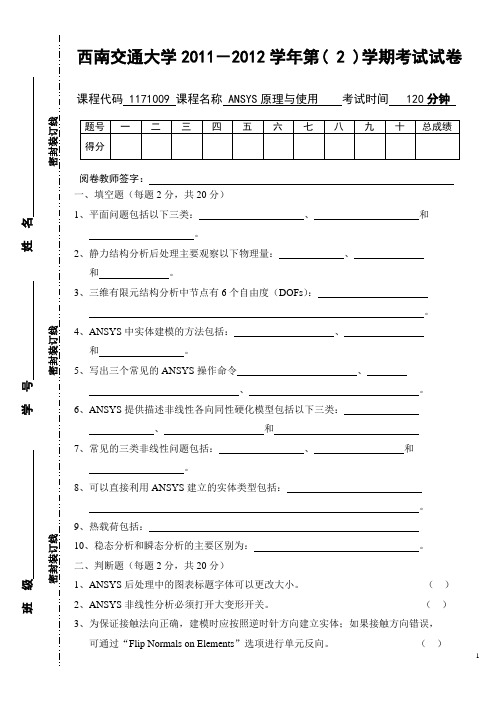

西南交通大学2011－2012学年第( 2 )学期考试试卷课程代码 1171009 课程名称 ANSYS 原理与使用 考试时间 120分钟阅卷教师签字： 一、填空题（每题2分，共20分）1、平面问题包括以下三类： 、 和 。

2、静力结构分析后处理主要观察以下物理量： 、 和 。

3、三维有限元结构分析中节点有6个自由度（DOFs ）： 。

4、ANSYS 中实体建模的方法包括： 、 和 。

5、写出三个常见的ANSYS 操作命令 、 ___ 、 ___________________________。

6、ANSYS 提供描述非线性各向同性硬化模型包括以下三类： ___ 、 和 _________7、常见的三类非线性问题包括： 、 和 。

8、可以直接利用ANSYS 建立的实体类型包括： 。

9、热载荷包括： 10、稳态分析和瞬态分析的主要区别为： _______________。

二、判断题（每题2分，共20分）1、ANSYS 后处理中的图表标题字体可以更改大小。

（ ）2、ANSYS 非线性分析必须打开大变形开关。

（ ）3、为保证接触法向正确，建模时应按照逆时针方向建立实体；如果接触方向错误， 可通过“Flip Normals on Elements ”选项进行单元反向。

（ ）班 级 学 号 姓 名密封装订线 密封装订线 密封装订线4、接触分析中必须考虑摩擦系数，否则接触体之间会出现大的滑移而不收敛。

（）5、ANSYS只能通过实体建模，然后进行网格划分来生成单元。

（）6、时间历程处理器（TimeHist Postproc）可以得到位移、应力和应变分量随时间变化曲线。

（）7、ANSYS窗口背景颜色可以改变，但是ANSYS窗口右上角的图标不可删除。

（）8、在模态分析中，可在后处理中观察到结构的变形和应力分布。

（）9、为了避免结构局部几何缺陷引起的应力集中，网格划分越精细越好。

（）10、ANSYS工作面可以用来分割线、面和体。

1. ANSYS交互界面环境包含交互界面主窗口和信息输出窗口。

2. 通用后处理器提供的图形显示方式有变形图、等值线图、矢量图、粒子轨迹图以及破裂和压碎图。

3. ANSYS软件是融结构、流体、电场、磁场、声场和耦合场分析于一体的有限元分析软件。

4. 启动ANSYS 10.0的程序，进入ANSYS交互界面环境，包含主窗口和输出窗口。

5. ANSYS程序主菜单包含有前处理、求解器、通用后处理、时间历程后处理器等主要处理器，另外还有拓扑优化设计、设计优化、概率设计等专用处理器。

6. 可以图形窗口中的模型进行缩放、移动和视角切换的对话框是图形变换对话框。

7. ANSYS软件默认的视图方位是主视图方向。

8. 在ANSYS中如果不指定工作文件名，则所有文件的文件名均为 file 。

9. ANSYS的工作文件名可以是长度不超过 64 个字符的字符串，必须以字母开头，可以包含字母、数字、下划线、横线等。

10. ANSYS常用的坐标系有总体坐标系、局部坐标系、工作平面、显示坐标系、节点坐标系、单元坐标系和结果坐标系。

11. ANSYS程序提供了4个总体坐标系，分别是：总体直角坐标系，固定内部编号为0；总体柱坐标系，固定内部编号为；总体球坐标系，固定内部编号为2；总体柱坐标系，固定内部编号为5。

12. 局部坐标系的类型分为直角坐标系、柱坐标系、球坐标系和环坐标系。

13. 局部坐标系的编号必须是大于或等于 11 的整数。

14. 选择菜单路径Utility Menu →WorkPlane→Display Working Plane，将在图形窗口显示工作平面。

15. 启动ANSYS进入ANSYS交互界面环境，最初的默认激活坐标系（当前坐标系）总是总体直角坐标系。

16. ANSYS实体建模的思路（方法）有两种，分别是自底向上的实体建模和自顶向下的实际建模。

17. 定义单元属性的操作主要包括定义单元类型、定义实常数和定义材料属性等。

现代设计方法课程设计题目1、梁的有限元建模与变形分析计算分析模型如图所示梁承受均布载荷：1.0e5 Pa梁截面分别采用以下三种截面（单位：m ）：矩形截面： 圆截面： 工字形截面：B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2,t1=0.0114，t2=0.0114，t3=0.0072、坝体的有限元建模与应力应变分析选用Plane82单元分析如图所描述的水坝受力情况，设坝体材料的平均密度为2g/cm 3，考虑自重影响，材料弹性模量为E=700Mpa, 泊松比为0.3。

按水坝设计规范，在坝体底部不能出现拉应力。

分析坝底的受力情况，是否符合要求。

(给斜边施加x 方向的分布载荷：载荷函数：1000*{X})R 1承受内压：1.0e 8 P a第2题 第3题3、受均匀内压作用的球体的有限元建模与分析如图所示的空心圆球，R1=0.3m ，R2=0.5m ，受到P=100Mpa 的内压作用，材料的弹性模量为Mpa E 5101.2⨯=，泊松比为0.3。

求空心圆球的受力后的径向位移并分析计算精度，要求将计算结果与解析解进行比较，选则一个与解析解最接近的网格方案。

空心圆球受内压作用后径向位移的解析解为：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-+-++=P R R r R E r u r 11212)1(3132332μμμ 4、带孔薄板应力分析厚度为0.01m ，边长为0.16m x 0.16m 正方形板，在其中心开有直径为0.01m 的孔，板在y 方向受有0.1MPa 的压力，设E ＝0.1MPa ，μ=0.1。

分析板中的应力。

5、人字形屋架的静力分析跨度8m 的人字形屋架，左边端点是固定铰链支座，右端是滑动铰链支座。

在上面的3个节点上作用有3个向下集中力P=1kN ，结构的几何尺寸和边界条件如图所示，杆的横截面积为0.01m 2，E=207GPa ，试利用二维杆单元分析该屋架在3个集中力作用下的变形和内力。

ansys上机考试题及参考答案一、选择题（每题2分，共20分）1. 在ANSYS中，以下哪个选项不是材料属性的参数？A. 弹性模量B. 泊松比C. 密度D. 摩擦系数答案：D2. ANSYS中，以下哪个命令用于定义几何体？A. /PREP7B. /POST1C. /SOLUD. /FINI答案：A3. 在ANSYS中，以下哪个选项不是施加载荷的方式？A. 压力B. 温度C. 重力D. 惯性答案：D4. ANSYS中，以下哪个选项不是网格划分的控制参数？A. 网格大小B. 网格形状C. 网格密度D. 材料属性答案：D5. 在ANSYS中，以下哪个选项不是边界条件？A. 固定支撑B. 压力载荷C. 位移约束D. 温度变化答案：B6. ANSYS中，以下哪个命令用于求解？A. /SOLUB. /PREP7C. /POST1D. /FINI答案：A7. 在ANSYS中，以下哪个选项不是后处理的功能？A. 查看应力分布B. 查看变形图C. 计算体积D. 定义材料属性答案：D8. ANSYS中，以下哪个命令用于退出求解器？A. /SOLUB. /FINIC. /PREP7D. /POST1答案：B9. 在ANSYS中，以下哪个选项不是网格划分的类型？A. 自由网格B. 映射网格C. 扫掠网格D. 材料属性答案：D10. ANSYS中，以下哪个命令用于退出前处理器？A. /PREP7B. /FINIC. /SOLUD. /POST1答案：B二、填空题（每空1分，共20分）1. 在ANSYS中，定义材料属性的命令是 _ 。

答案：MP2. 施加固定支撑的边界条件的命令是 _ 。

答案：D3. ANSYS中，查看应力分布的后处理命令是 _ 。

答案：PLNSOL, S4. 定义几何体的坐标系的命令是 _ 。

答案：CSYS5. 在ANSYS中，施加重力载荷的命令是 _ 。

答案：CE6. 退出后处理器并返回到前处理器的命令是 _ 。

、简述下面平面建模过程（ 分）
建立模型
创建平板 （ 分）
在创建矩形对话框中输入
创建倒角线（ 分）
弹出 对话框，分别选择矩形的两条边，单击 在对话框 中输入倒角半径 ，单击 确定。

重复倒角的命令 创建另一个倒角 在对话框 中输入倒角半径 。

通过布尔运算将多余的面积删除（ 分）
选择整个面，单击 ，然后选择两条倒圆角线，单击 ，用线分离了两个面。

选则刚刚被分离的两个小面，单击 ，则生成孔板的两个倒圆角。

创建孔（ 分）
输入
输入
选择角托架为布尔减运算的基体，单击 ，然后选择两个孔，单击 ，两个孔创建完成。

移动工作平面
在输入框里输入 ，单击 。

将坐标原点移动到右边框的中点上（ 分）
创建右平面（ 分）
在创建圆形对话框中输入
通过布尔运算将面积组合为一个整体
分别选择两部分，单击 。

创建大圆孔（ 分）
在创建圆形对话框中输入
通过布尔运算生成圆孔
选择
选择孔板为布尔减运算的基体，单击 ，接着选择刚刚创建的大圆形作为被减去的部分，点击 完成整个孔板的建模。

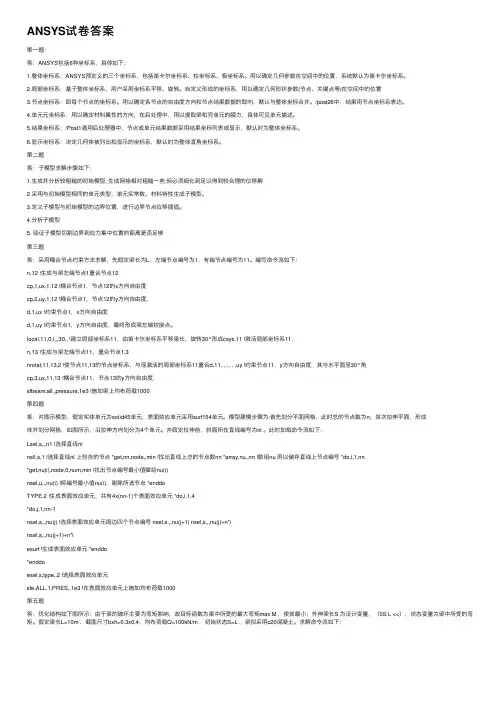

ANSYS试卷答案第⼀题：答：ANSYS包括6种坐标系，具体如下：1.整体坐标系：ANSYS预定义的三个坐标系，包括笛卡尔坐标系、柱坐标系、极坐标系。

⽤以确定⼏何参数在空间中的位置，系统默认为笛卡尔坐标系。

2.局部坐标系：基于整体坐标系，⽤户采⽤坐标系平移、旋转。

⾃定义形成的坐标系，⽤以确定⼏何形状参数(节点、关键点等)在空间中的位置3.节点坐标系：即每个节点的坐标系。

⽤以确定各节点的⾃由度⽅向和节点结果数据的取向，默认与整体坐标合并。

/post26中，结果⽤节点坐标系表达。

4.单元元坐标系：⽤以确定材料属性的⽅向，在后处理中，⽤以提取梁和壳单元的膜⼒，具体可见单元描述。

5.结果坐标系：/Post1通⽤后处理器中，节点或单元结果数据采⽤结果坐标列表或显⽰，默认时为整体坐标系。

6.显⽰坐标系：决定⼏何体被列出和显⽰的坐标系，默认时为整体直⾓坐标系。

第⼆题答：⼦模型求解步骤如下：1.⽣成并分析较粗糙的初始模型, ⽣成⽹格相对粗糙⼀些,但必须细化到⾜以得到较合理的位移解2.采⽤与初始模型相同的单元类型、单元实常数、材料特性⽣成⼦模型。

3.定义⼦模型与初始模型的边界位置，进⾏边界节点位移插值。

4.分析⼦模型5. 验证⼦模型切割边界到应⼒集中位置的距离是否⾜够第三题答：采⽤耦合节点约束⽅法求解，先假定梁长为L，左端节点编号为1，有端节点编号为11。

编写命令流如下：n,12 !⽣成与梁左端节点1重合节点12cp,1,ux,1,12 !耦合节点1，节点12的x⽅向⾃由度cp,2,uy,1,12 !耦合节点1，节点12的y⽅向⾃由度，d,1,ux !约束节点1，x⽅向⾃由度d,1,uy !约束节点1，y⽅向⾃由度，最终形成梁左端铰接点。

local,11,0,l,,,30,, !建⽴局部坐标系11，由笛卡尔坐标系平移梁长，旋转30°形成csys,11 !激活局部坐标系11，n,13 !⽣成与梁左端节点11，重合节点1,3nrotat,11,13,2 !使节点11,13的节点坐标系，与现激活的局部坐标系11重合d,11, , , , , ,uy !约束节点11，y⽅向⾃由度，其与⽔平⾯呈30°⾓cp,3,ux,11,13 !耦合节点11，节点13的y⽅向⾃由度，sfbeam,all,,pressure,1e3 !施加梁上均布荷载1000第四题答：对图⽰模型，假定实体单元为solid45单元，表⾯效应单元采⽤surf154单元。

一．填空题1、一个典型的ANSYS分析过程的六个步骤分别是：（）、（）、划分网格、（）、（）、结果分析。

2、在进行有限元分析过程中，用得最多的三种基本模块是：（）、求解模块、（）。

3、ANSYS中常用到的坐标系主要有以下几种：（）、活动坐标系、（）、节点坐标系、（）、结果坐标系。

4、直接生成实体模型的方法主要有（）和（）两种。

5、（）就是对生成的实体模型进行诸如交、并、减等的逻辑运算处理。

这样就给用户快速生成复杂实体模型提供了极大的方便。

6、归纳起来，网格划分生成节点和单元的过程主要包括（）、（）和（）三个步骤。

7、如果有限元模型本身具有对称性或反对称性的特征，则用户可以使用（）来简化模型。

8、ANSYS中提供了哪两个后处理器：（）和（）。

9、线性静力分析用于计算那些不包括惯性和阻尼效应的载荷结构或部件上引起的（）、（）、应变和力。

10、动态分析是用来确定（）和（）起着重要作用时结构或构件动力学特性的技术。

二、是非题1、热力学分析包括热传导、热对流和热交换三种热传递方式。

（）2、瞬态热分析的初始条件只可以定义为均匀温度场。

（）3、瞬态热分析中的载荷是随时间变化的，对于每一个载荷步，必须定义载荷值及时间值，同时必须选择载荷步为渐变或阶跃。

（）4、热流密度只可以施加在面单元上面。

（）5、只有在进行了网格划分之后，才可能进行载荷的施加。

（）6、在同一个节点上面同时施加热流密度和温度载荷，ANSYS中默认的是热流密度。

（）7、用扫掠的方法对体进行网格划分时，必须先对源面和目标面进行预网格划分。

（）8、工作平面也可以做减运算，用户可以用工作平面将一个图元割成两个或几个图元。

（）9、不能对已经划分网格的图元进行布尔运算，必须进行布尔运算时可先将网格从实体中清除。

（）10、当用户定义了一个新的局部坐标系时，这个新的局部坐标系将自动处于活动状态。

（）三、选择题1、有限元模型是由（）相连接而成的。

A、节点B、单元C、面D、体2、以下单元类型属于热学分析类型的有（）。

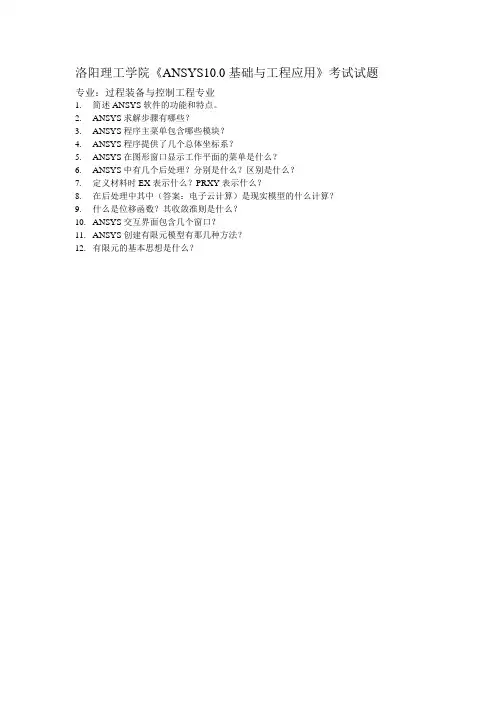

洛阳理工学院《ANSYS10.0基础与工程应用》考试试题
专业：过程装备与控制工程专业
1.简述ANSYS软件的功能和特点。

2.ANSYS求解步骤有哪些？
3.ANSYS程序主菜单包含哪些模块？
4.ANSYS程序提供了几个总体坐标系？
5.ANSYS在图形窗口显示工作平面的菜单是什么？
6.ANSYS中有几个后处理？分别是什么？区别是什么？
7.定义材料时EX表示什么？PRXY表示什么？
8.在后处理中其中（答案：电子云计算）是现实模型的什么计算？
9.什么是位移函数？其收敛准则是什么？
10.ANSYS交互界面包含几个窗口？
11.ANSYS创建有限元模型有那几种方法？
12.有限元的基本思想是什么？。

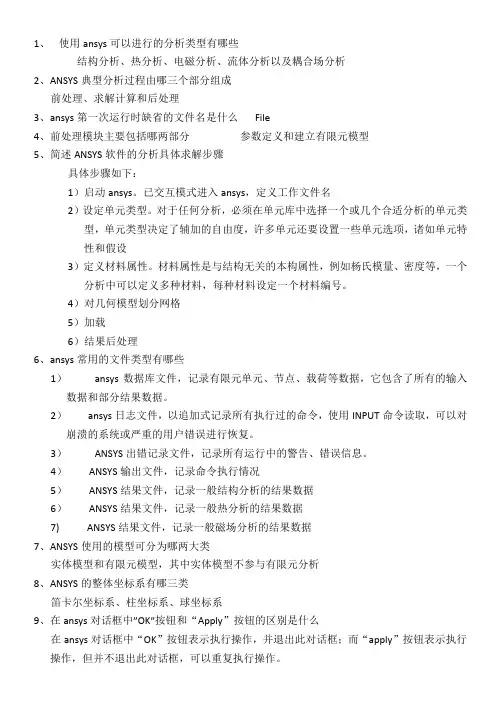

1、使用ansys可以进行的分析类型有哪些结构分析、热分析、电磁分析、流体分析以及耦合场分析2、ANSYS典型分析过程由哪三个部分组成前处理、求解计算和后处理3、ansys第一次运行时缺省的文件名是什么File4、前处理模块主要包括哪两部分参数定义和建立有限元模型5、简述ANSYS软件的分析具体求解步骤具体步骤如下：1）启动ansys。

已交互模式进入ansys，定义工作文件名2）设定单元类型。

对于任何分析，必须在单元库中选择一个或几个合适分析的单元类型，单元类型决定了辅加的自由度，许多单元还要设置一些单元选项，诸如单元特性和假设3）定义材料属性。

材料属性是与结构无关的本构属性，例如杨氏模量、密度等，一个分析中可以定义多种材料，每种材料设定一个材料编号。

4）对几何模型划分网格5）加载6）结果后处理6、ansys常用的文件类型有哪些1）ansys数据库文件，记录有限元单元、节点、载荷等数据，它包含了所有的输入数据和部分结果数据。

2）ansys日志文件，以追加式记录所有执行过的命令，使用INPUT命令读取，可以对崩溃的系统或严重的用户错误进行恢复。

3）ANSYS出错记录文件，记录所有运行中的警告、错误信息。

4）ANSYS输出文件，记录命令执行情况5）ANSYS结果文件，记录一般结构分析的结果数据6）ANSYS结果文件，记录一般热分析的结果数据7) ANSYS结果文件，记录一般磁场分析的结果数据7、ANSYS使用的模型可分为哪两大类实体模型和有限元模型，其中实体模型不参与有限元分析8、ANSYS的整体坐标系有哪三类笛卡尔坐标系、柱坐标系、球坐标系9、在ansys对话框中”OK”按钮和“Apply”按钮的区别是什么在ansys对话框中“OK”按钮表示执行操作，并退出此对话框；而“apply”按钮表示执行操作，但并不退出此对话框，可以重复执行操作。

10、ANSYS软件中提供了的创建模型的方法有哪些Ansys软件中提供了多种创建模型的方法，包括输入从CAD软件中创建的实体模型和有限元模型以及直接建模和实体建模。

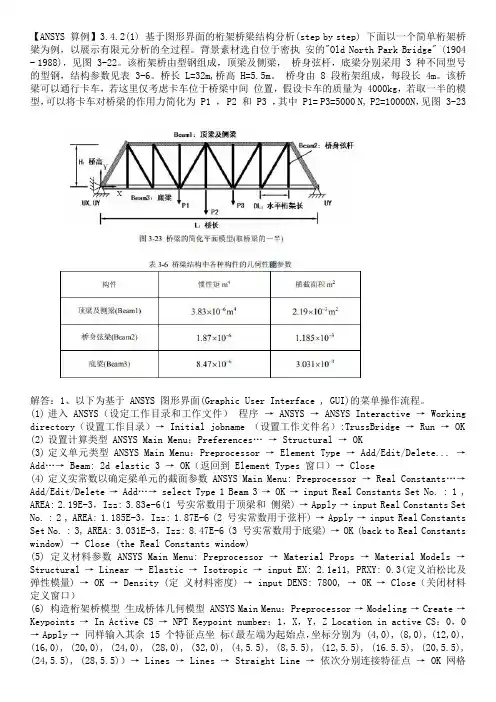

【ANSYS 算例】3.4.2(1) 基于图形界面的桁架桥梁结构分析(step by step) 下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
