【CN210068989U】一种真空阀阀芯及带有其阀芯的真空电磁阀【专利】

专利名称：一种电磁阀
专利类型：实用新型专利
发明人：陈铭
申请号：CN201920906675.0申请日：20190617
公开号：CN210069087U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型涉及阀门技术领域，尤其是一种电磁阀，包括阀体，所述阀体上端放置有压盖密封圈，所述压盖密封圈上放置有压盖组合，所述压盖组合上抵接有压盖螺母，所述压盖螺母与阀体螺纹连接，所述压盖组合上焊接有壳体，所述壳体两侧均固定安装有电磁头，所述壳体内设置有磁性棒组合，所述磁性棒组合下端延伸进阀体内，所述磁性棒组合与活塞组合通过压套进行固定，所述压套与活塞组合固定连接，所述压套上端设置有孔用弹性挡圈，所述孔用弹性挡圈外壁卡接在活塞组合内，所述磁性棒组合上套设有关阀弹簧，所述关阀弹簧另一端与压盖组合相抵接，所述壳体内固定连接有挡柱。

本实用新型具有有利于延长电磁阀使用寿命的特点。

申请人：杭州盛名电磁阀门厂
地址：310000 浙江省杭州市萧山区瓜沥镇工农村
国籍：CN
更多信息请下载全文后查看。

专利名称：真空阀
专利类型：发明专利
发明人：柳川正史,生路教典,池尾利洋申请号：CN200610135695.X
申请日：20061023
公开号：CN1955519A
公开日：
20070502
专利内容由知识产权出版社提供
摘要：本发明提供一种紧凑且寿命长、低成本的真空阀。

该真空阀1具有缸体部(12)、在阀本体(31)上具备的第1端口(32)、第2端口(33)、阀座部(34)和与可动轴(23)连接且带有与阀座部(34)接触或离开的密封部件(35)的阀体(24)，缸体部(12)具有第1活塞(45)和第2活塞(46)，通过向第1操作端口(25)供给压力流体，第1活塞(45)和第2活塞(46)受压移动，在第2活塞(46)与缸筒内接触面(21d)接触时，由于第1活塞(45)与端部接触面(45d)之间具有空间，第一活塞(45)进一步朝隔断第1端口(32)和第2端口(33)一侧移动，仅第1活塞(45)的推压力成为对接触阀座部(34)的密封部件(35)施加的压力。

申请人：喜开理株式会社
地址：日本爱知县小牧市
国籍：JP
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

专利名称：一种真空截止阀阀芯专利类型：实用新型专利
发明人：包昌强,黎东峰
申请号：CN200920192969.8申请日：20090827
公开号：CN201487255U
公开日：
20100526
专利内容由知识产权出版社提供
摘要：一种真空截止阀阀芯，涉及一种阀芯。

阀芯的直导向部在阀体中上下移动，在阀芯移动过程中易产生磨粒磨损，导致阀体或阀芯损坏及出现卡死现象，阀芯动作不灵敏，一旦排气道关闭不及时，液态金属外溢入真气抽气装置将使其报废。

本实用新型设有柱形导向部，其特征在于：所述的柱形导向部外周开有一环形槽，所述的环形槽内凹于导向部形成环形折边。

在阀芯的导向部中设环形槽，环形槽的环形折边刮落飞边，并将飞边纳于环形槽中，避免飞边累积于导向部与阀体的配合间隙中，阀芯移动不受阻，动作灵敏，保证阀芯工作的可靠性。

申请人：包昌强,黎东峰
地址：317103 浙江省三门县亭旁镇新庵路3号
国籍：CN
代理机构：浙江翔隆专利事务所
代理人：戴晓翔
更多信息请下载全文后查看。

专利名称：一种真空阀门
专利类型：实用新型专利
发明人：刘明东,闫军楼,李春阳,韩寿波,李科敏,张莹,孙志坤,张义文,陶宇
申请号：CN201320879101.1
申请日：20131227
公开号：CN203670804U
公开日：
20140625
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种真空阀门，真空阀门包括外套管及安装在外套管内的上塞、下粉管、波纹管及下塞。

上塞形成在与外部粉末供应源连接的KF接口和下粉管之间，在上塞的中部贯穿地形成与KF接口和下粉管连通的上粉末通道，上塞的外周表面与外套管的上部的内周表面螺纹连接。

在上塞的下方，波纹管形成在下粉管和外套管之间，波纹管的上端连接到上塞，波纹管的下端连接到下塞。

在下塞的中部形成堵头，在下塞的位于堵头和波纹管之间的部分形成粉末通孔，下塞的外周表面与外套管的下部的内周表面螺纹连接，堵头和下粉管之间的距离是可调节的。

该真空阀门杜绝了由阀门带入的夹杂同时能够精确地控制粉末流速。

申请人：钢铁研究总院
地址：100081 北京市海淀区学院南路76号
国籍：CN
代理机构：北京铭硕知识产权代理有限公司
更多信息请下载全文后查看。

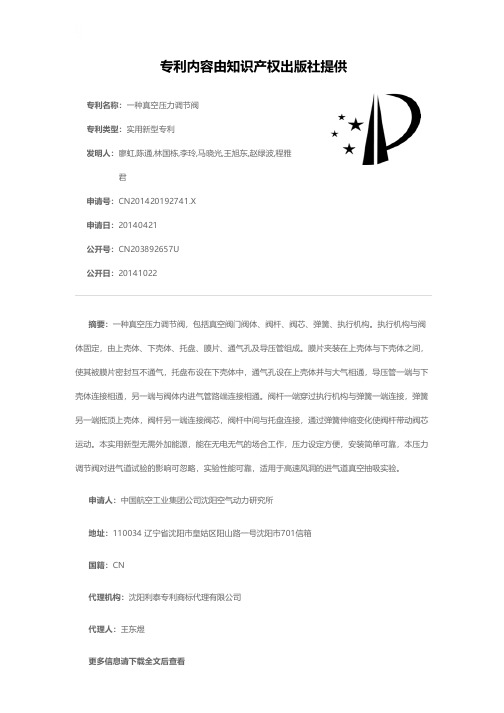

专利名称：一种真空压力调节阀
专利类型：实用新型专利
发明人：廖虹,陈通,林国栋,李玲,马晓光,王旭东,赵绿波,程雅君
申请号：CN201420192741.X
申请日：20140421
公开号：CN203892657U
公开日：
20141022
专利内容由知识产权出版社提供
摘要：一种真空压力调节阀，包括真空阀门阀体、阀杆、阀芯、弹簧、执行机构。

执行机构与阀体固定，由上壳体、下壳体、托盘、膜片、通气孔及导压管组成。

膜片夹装在上壳体与下壳体之间，使其被膜片密封互不通气，托盘布设在下壳体中，通气孔设在上壳体并与大气相通，导压管一端与下壳体连接相通，另一端与阀体内进气管路端连接相通。

阀杆一端穿过执行机构与弹簧一端连接，弹簧另一端抵顶上壳体，阀杆另一端连接阀芯，阀杆中间与托盘连接，通过弹簧伸缩变化使阀杆带动阀芯运动。

本实用新型无需外加能源，能在无电无气的场合工作，压力设定方便，安装简单可靠，本压力调节阀对进气道试验的影响可忽略，实验性能可靠，适用于高速风洞的进气道真空抽吸实验。

申请人：中国航空工业集团公司沈阳空气动力研究所
地址：110034 辽宁省沈阳市皇姑区阳山路一号沈阳市701信箱
国籍：CN
代理机构：沈阳利泰专利商标代理有限公司
代理人：王东煜
更多信息请下载全文后查看。

专利名称：一种阀门组件及电磁阀专利类型：发明专利
发明人：王磊,江明辉,文哲
申请号：CN201711058136.8申请日：20171101
公开号：CN107725826A
公开日：
20180223
专利内容由知识产权出版社提供
摘要：本发明提供了一种阀门组件及电磁阀，阀门组件包括阀套以及阀芯组件；阀套具有沿其延伸方向开设的内部空间，阀套在其表面上形成有连通内部空间的输入口、输出口以及控制口；阀芯组件设置在内部空间内，靠近其一端沿延伸方向开设有一台阶状的盲孔，盲孔包括靠近其开口的连接部及远离其开口的流通部；连接部套设于一固定单元上，阀芯组件的另一端用于连接一动力单元以使阀芯组件能够相对于固定单元沿延伸方向移动，阀芯组件移动时能够使各个口之间连通或阻断；阀芯组件上还开设有连通孔，连通孔连通流通部和控制口。

本发明采用内部反馈油路，大大降低了可能发生的高压油泄露，提升了包括该阀门组件的整个液压系统的效率。

申请人：联合汽车电子有限公司
地址：201206 上海市浦东新区榕桥路555号
国籍：CN
代理机构：上海思微知识产权代理事务所(普通合伙)
代理人：屈蘅
更多信息请下载全文后查看。

专利名称：一种真空压力控制阀专利类型：实用新型专利
发明人：蒋健伟,孙志鹏
申请号：CN201820273516.7申请日：20180227
公开号：CN207975304U
公开日：
20181016
专利内容由知识产权出版社提供
摘要：本实用新型涉及到一种在真空设备中使用的具有隔离功能的提升式压力控制阀门，包括：阀体形成有阀腔，阀体上具有至少两个使阀腔与外界联通的接口，阀腔内，与其中至少一个接口对应的位置处设有阀座；阀芯包括固定连接的阀板和阀杆，耦合器包括支架、固定在支架上的线圈和衔铁，开度执行器，用于驱动耦合器的支架上下运动，耦合器设置在阀体的上方，阀芯设置在阀腔内，阀板与阀座相配合，阀杆穿过阀体，与设置在阀体上方的衔铁固定连接。

本实用新型的一种真空压力控制阀，实现纯电连接系统下，在宽流导范围内精确调节流量，从而实现精确压力控制，并且可以实现隔离及紧急失电保护，适合于从大气压到中低真空的排气控制和工艺压力控制。

申请人：苏州欧纳克纳米科技有限公司
地址：215500 江苏省苏州市常熟市高新技术产业开发区金都路1号3幢苏州欧纳克纳米科技有限公司
国籍：CN
代理机构：常州市权航专利代理有限公司
代理人：刘洋
更多信息请下载全文后查看。
