1000MW等级汽轮发电机结构介绍_魏燕飞_2014-05-23
转子铜线（本体）
无氧含银冷拉双孔铜排
3 发电机主要结构特点
§3.11 转子槽内布置
转子槽楔 楔下垫条
以有力和完善的转子质 量控制为依托，不断优 化工艺，确保转子线圈 防匝间短路技术可靠
A. 组合式匝间绝缘结构，与 铜排等宽设计
环氧层压匝间绝缘 嵌线时粘接在匝间
B. 线圈弯形过程中采用铜排 等高工艺技术 C. 匝间绝缘与铜排间采用耐 高温的粘结材料 D. 转子嵌线过程中采用大电 流加热工艺 E. 清洁房内进行整体嵌线 F. 未发生转子匝间短路故障
发电机定子绕组承受高电压：27kV；大电流：接近24000A。
绕组设计需满足高电压、大电流（发热）、强大电动力要求。
3 发电机主要结构特点
§3.3 定子绕组
定子线圈模型图
3 发电机主要结构特点
§3.3 定子绕组
不锈钢 空导
A
采用SVPI全屏蔽技术的定子线 圈介损 tgδ < 1（标准<3） 绝缘寿命长
3 发电机主要结构特点
§3.1 定子机座 机座的作用及结构形式
机座作为固定、支撑、保护定子铁芯、定子绕组之用，同时它还须构成发 电机通风循环回路。氢冷发电机采用端盖轴承结构，它还承受转子重量,且
具有承受气体压力作用下的密封和防爆的功能 。
机座一般由外罩板、外机壁、内机壁环形隔板、各种支撑板、底板、吊环 座（吊攀座板）等部件焊接而成。
弧 形 压 板
绝 缘 盒
3 发电机主要结构特点
§3.3 定子绕组
绕组端部固定方式：
端部整体性好，线圈切向、径向 受力均匀，与传统绑扎固定结构 相比，线棒应力降低约50%，提 高了抗突然短路能力 提高整机防晕水平
1
1000MW机组发电机介绍
1000MW机组发电机介绍1000MW机组发电机介绍1. 简介发电机是电力系统中起着重要作用的设备之一，它将机械能转化为电能。
1000MW机组发电机是一种大型发电机，具有较高的发电能力和效率，广泛应用于电力站等大型发电场景。
2. 工作原理1000MW机组发电机的工作原理基于电磁感应，通过转子和定子之间的磁场相互作用来实现电能的转换。
当转子通过外部力源驱动旋转时，转子上的导体与旋转磁场相互作用，产生感应电动势，从而产生电能。
3. 结构组成1000MW机组发电机主要由转子、定子和控制系统等组成。
- 转子：转子是发电机中的旋转部件，通常由导体和磁场极对组成。
它通过旋转来产生变化的磁场，从而激励导体中的电流。
- 定子：定子是发电机中的静止部件，通常由绕组和铁芯组成。
定子中的绕组绕在铁芯上，它们与转子中的磁场相互作用，产生电磁感应。
- 控制系统：控制系统用于控制和监测发电机的运行状态，包括电流、电压、功率等参数的监测和调节，以确保发电机的安全和稳定运行。
4. 主要特点和优势1000MW机组发电机具有以下主要特点和优势：- 较高的发电能力：1000MW机组发电机的发电能力达到1000兆瓦，能够满足大型电力站和工业场所的需求。
- 较高的效率：由于采用了先进的技术和材料，1000MW机组发电机具有较高的发电效率，能够更有效地将机械能转换为电能。
- 较低的运行成本：1000MW机组发电机的运行成本相对较低，这主要得益于其高效率和可靠性。
- 较小的占地面积：与传统的低功率发电机相比，1000MW机组发电机的体积相对较小，减少了占地面积，有利于布局和建设。
5. 应用领域1000MW机组发电机主要应用于电力站和大型工业场所等领域，用于满足大规模电能需求。
除了常见的电力站外，1000MW机组发电机也可以用于特定的工业场合，如钢铁厂、石化厂等，以满足其高能耗的生产需求。
6. 总结1000MW机组发电机是一种具有较高发电能力和效率的大型发电机。

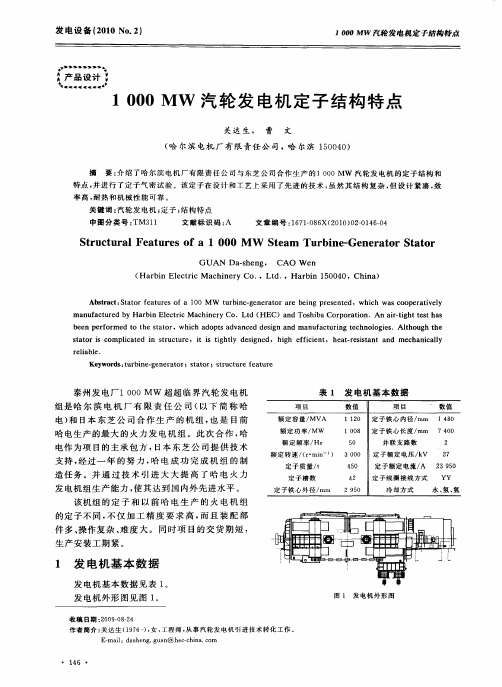

1000MW汽轮发电机定子结构特点
