nmos稳压电路原理一、引言稳压电路是电子电路中常见的一种电路，其作用是在输入电压变化的情况下，输出电压保持稳定。
nmos稳压电路是一种常见的稳压电路，本文将介绍nmos稳压电路的原理及其工作过程。
二、nmos稳压电路原理nmos稳压电路是通过调整输入电源的电阻来实现稳定输出电压的电路。
其基本原理是根据Ohm定律，当输入电压变化时，通过调整电阻来保持输出电压不变。
在nmos稳压电路中，nmos管起到关键作用。
nmos管作为开关，根据输入电压的变化，控制电阻的大小来调整输出电压。
当输入电压增加时，nmos管的导通电阻增大，从而使输出电压下降；当输入电压减小时，nmos管的导通电阻减小，从而使输出电压上升。
三、nmos稳压电路工作过程1. 基本电路结构nmos稳压电路的基本结构包括输入电源、nmos管、负载电阻和反馈电路。
输入电源为稳定的直流电源，nmos管通过控制电阻来调整输出电压，负载电阻用于消耗电流，反馈电路用于检测输出电压并控制nmos管的导通。
2. 工作原理当输入电压变化时，反馈电路会检测到输出电压的变化，并将信号传递给nmos管。
nmos管根据信号调整自身的导通电阻，以达到稳定输出电压的目的。
具体而言，当输入电压增加时，反馈电路会检测到输出电压上升，并将信号传递给nmos管。
nmos管根据信号调整自身的导通电阻，增加电阻值，从而降低电流通过负载电阻，使输出电压保持稳定。
相反，当输入电压减小时，反馈电路会检测到输出电压下降，并将信号传递给nmos管。
nmos管根据信号调整自身的导通电阻，减小电阻值，从而增加电流通过负载电阻，使输出电压保持稳定。
通过反复调整nmos管的导通电阻，nmos稳压电路能够实现对输出电压的稳定控制，使其不受输入电压变化的影响。
四、总结nmos稳压电路是一种常见的稳压电路，其原理是通过调整nmos 管的导通电阻来实现对输出电压的稳定控制。
在工作过程中，反馈电路会检测输出电压的变化并将信号传递给nmos管，nmos管根据信号调整自身的导通电阻，从而使输出电压保持稳定。
MOS管的解析第一部分：介绍MOS管金属-氧化物-半导体场效应晶体管，通常称为MOS管，是一种关键的半导体器件，广泛应用于电子领域。
它在现代电子设备和集成电路中扮演着至关重要的角色。
为了更深入理解MOS管，我们将逐步探讨其结构、工作原理和应用领域。
1.1 结构MOS管通常由金属、氧化物和半导体材料构成。
其基本结构包括两个金属电极，分别被称为源极和漏极，它们与半导体材料之间通过一个绝缘层，即氧化物层，相隔开。
这个结构创造了一个场效应晶体管，通过改变栅极电压，可以控制源极和漏极之间的电流。
1.2 工作原理MOS管的工作原理基于栅极电压的控制。
当栅极施加正电压时，在氧化物层下形成一个电场，将半导体材料中的载流子排斥或吸引到接近漏极或源极的区域。
这种电场效应导致通道的形成或截断，从而控制了电流的流动。
MOS管有两种主要类型：N沟道MOS（NMOS）和P沟道MOS（PMOS），它们分别使用不同的载流子类型。
第二部分：MOS管的应用领域MOS管作为一种强大的电子器件，被广泛用于各种应用领域。
以下是一些主要领域的应用示例：2.1 集成电路MOS管在集成电路（ICs）中扮演着关键的角色。
ICs是现代电子设备的基础，包括计算机、智能手机、芯片卡等。
MOS管的微小尺寸和低功耗特性使其成为高度集成电路的理想选择。
2.2 数模转换MOS管用于模拟信号的数字到模拟转换（ADC）和模拟到数字转换（DAC）。
这些应用包括音频处理、通信系统和传感器技术。
2.3 逻辑电路MOS管用于数字逻辑电路，如门电路、触发器和寄存器。
它们用于执行各种计算和控制任务，是计算机处理和存储信息的核心。
2.4 放大器MOS管也被用作放大器，用于放大电信号，例如音频和射频信号。
这些放大器在音响系统、通信设备和射频通信中发挥着重要作用。
2.5 电源管理MOS管在电源管理电路中用于调整电压和电流，以满足不同设备的电能需求。
这对于延长电池寿命和提高设备效率至关重要。
nmos和pmos互补型开关电路原理
在现代电子技术中，nmos和pmos互补型开关电路是一种常见的电路结构。
它们可以实现高效的电流开关和逻辑控制，被广泛应用于数字电路和集成电路设计中。
nmos和pmos是两种互补型金属氧化物半导体场效应晶体管（MOSFET）的类型，它们分别由n型半导体和p型半导体构成。
这两种晶体管的结构和工作原理有所不同，但它们可以相互配合使用，形成互补型开关电路。
在互补型开关电路中，nmos和pmos晶体管被连接成串联的方式。
当输入信号为高电平时，nmos晶体管导通，而pmos晶体管截止；当输入信号为低电平时，pmos晶体管导通，而nmos晶体管截止。
这样，通过控制输入信号的高低电平，可以实现对输出信号的开关控制。
nmos和pmos互补型开关电路具有以下特点：
1. 低功耗：互补型开关电路能够有效地控制电流的流动，从而减少功耗。
在待机状态下，电流几乎为零，能够节省能量。
2. 高速度：互补型开关电路响应速度快，能够在短时间内完成开关操作。
这对于数字电路和集成电路的高速运算非常重要。
3. 可靠性高：nmos和pmos晶体管具有良好的电流控制性能和稳定
性，能够保证电路的可靠运行。
4. 适应性强：互补型开关电路可以适应不同的输入电压和电流，并能够输出相应的信号。
nmos和pmos互补型开关电路是一种常见的电路结构，它通过控制nmos和pmos晶体管的导通状态，实现对输出信号的开关控制。
这种电路具有低功耗、高速度和可靠性高的特点，被广泛应用于数字电路和集成电路设计中。
通过合理的电路设计和布局，可以实现更加高效和稳定的电路功能。

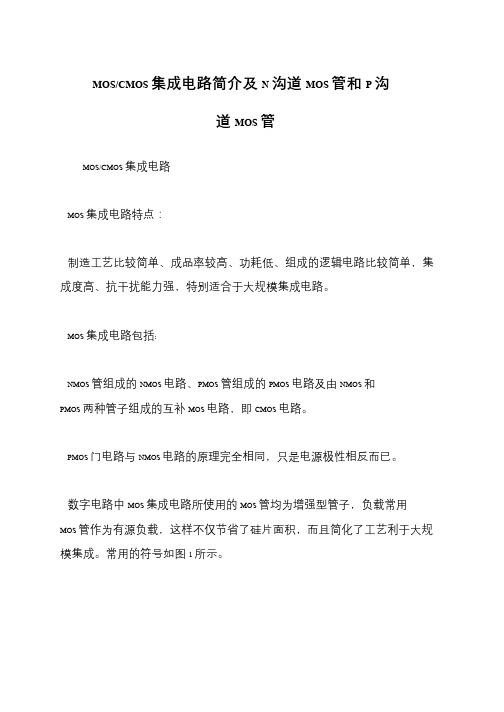

MOS/CMOS 集成电路简介及N 沟道MOS 管和P 沟
道MOS 管
MOS/CMOS 集成电路
MOS 集成电路特点：
制造工艺比较简单、成品率较高、功耗低、组成的逻辑电路比较简单，集成度高、抗干扰能力强，特别适合于大规模集成电路。
MOS 集成电路包括:
NMOS 管组成的NMOS 电路、PMOS 管组成的PMOS 电路及由NMOS 和PMOS 两种管子组成的互补MOS 电路，即CMOS 电路。
PMOS 门电路与NMOS 电路的原理完全相同，只是电源极性相反而已。
数字电路中MOS 集成电路所使用的MOS 管均为增强型管子，负载常用MOS 管作为有源负载，这样不仅节省了硅片面积，而且简化了工艺利于大规模集成。
常用的符号如图1 所示。
四种常用晶体管开关电路（2种NMOS，2种PMOS）晶体管开关”，是使用晶体管控制电路通断的开关。
根据实际应用场景，也称“模拟开关（analog Switch）”或“逻辑开关（Logic Switch）”。
它或许是一些电子发烧友们DIY时遇到的第一个电路。
本文将展示四种晶体管开关电路，其中2种使用NMOS，2种使有PMOS。
在电路设计过程中，有时需要“独立”控制几个开关的通与断。
例如构造某种波形。
晶体管开关能够实现一些开关的通与断不会影响其他开关的通与断，即开关之间相互“独立”，相互“无关”。
常在人机交互场景之中有着特定应用。
一，NMOS（NPN）晶体管开关晶体管（MOS），有NMOS（NPN）和PMOS（PNP）之分。
首先展示NMOS晶体管开关。
因为考虑到我们在人机交互构造波形时，所要求的波形具有“高使能”和“低使能”2种。
所以这里展示2种NMOS开关电路，一种生成“低使能”波形（开关按下的时候低电平），一种生成“高使能”波形（开关按下的时候高电平）。
1.1，NMOS（NPN）高使能开关1.2，NMOS（NPN）低使能开关二，PMOS（PNP）晶体管开关同理，PMOS（PNP）也可以构造2种开关电路。
2.1，PMOS（PNP）高使能开关2.2，PMOS（PNP）低使能开关多个开关可以共用同一电源和接地，而互不影响。
LED灯亮代表按下或使能。
下面展示上述四种开关电路的汇总图片：同时因为使用广泛，上述电路制成为了芯片，以容易集成调用。
典型的有基于1.1和2.1节所述开关电路原理的国产的CD4066和ti 的SN74HC4066，提供了四组高使能开关，相互独立同时冗余设计。
本文介绍了四种常用“晶体管开关”电路。
其中2种NMOS（其中1种“高使能”1种“低使能”），2种PMOS（其中1中“高使能”1种“低使能”）。
多个开关可以共用同一电源和接地，而互不影响。
在人机交互构造波形时有着广泛应用。
NMOS管和PMOS管开关控制电路原理及应⽤了解MOS管的开通/关断原理你就会发现，使⽤PMOS做上管、NMOS做下管⽐较⽅便。
使⽤PMOS做下管、NMOS做上管的电路设计复杂，⼀般情况下意义不⼤，所以很少采⽤。
下⾯先了解MOS管的开通/关断原理，请看下图：
NMOS管的主回路电流⽅向为D→S，导通条件为VGS有⼀定的压差，⼀般为510V（G电位⽐S电位
-10V（S电位⽐G电位
⾼）；⽽PMOS管的主回路电流⽅向为S→D，导通条件为VGS有⼀定的压差，⼀般为-5
⾼），下⾯以导通压差6V为例。
NMOS管
使⽤NMOS当下管，S极直接接地（为固定值），只需将G极电压固定值6V即可导通；若使⽤NMOS当上管，D极接正电源，⽽S极的电压不固定，⽆法确定控制NMOS导通的G极电压，因
为S极对地的电压有两种状态，MOS管截⽌时为低电平，导通时接近⾼电平VCC。
当然NMOS
也是可以当上管的，只是控制电路复杂，这种情况必须使⽤隔离电源控制，使⽤⼀个PMOS管
就能解决的事情⼀般不会这么⼲，明显增加电路难度。
PMOS管
使⽤PMOS当上管，S极直接接电源VCC，S极电压固定，只需G极电压⽐S极低6V即可导通
，使⽤⽅便；同理若使⽤PMOS当下管，D极接地，S极的电压不固定（0V或VCC），⽆法确定
控制极G极的电压，使⽤较⿇烦，需采⽤隔离电压设计。
综上所述，是Nmos的话，就S极接地。
Pmos就S极接电源。
都是给S极⼀个固定的电位。
1. 二极管--PN结PN结二极管是半导体的分析的最小单位。
P型半导体通过掺杂，会带有大量的空穴，可以填充电子。
N型半导体，则带有更多的活跃电子。
我们先了解一下仅含有一个P—N结的二极管的工作过程。
当在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。
这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。
同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。
2. MOSFET工作原理MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。
它一般有耗尽型和增强型两种。
这里我们以增强型MOS为例分析。
场效应管是由源极，漏极，栅极组成，由于衬底的掺杂不同可分为N沟道和P沟道场效应管。
（沟道：顾名思义就是在衬底上挖两个可填充沟道，填充N型或者P型半导体）我们将漏极接到电源正极，源极接到电源负极。
对于场效应管，在栅极没有电压时，源极和漏极之间相当于两个背靠背的二极管，不会有电流流过，此时场效应管处与截止状态。
如上面右图所示，当在栅极加上电压时，当电压小于一个阈值VGS(th)时，栅极和衬底P之间会由于电场的作用，将P型半导体中的空穴推开，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子聚集在两个N沟道之间的P型半导体中。
随着栅极电压的增大，栅极附近的电子浓度会增加。
当超过一个阈值VGS(th)时，在源极和漏极之间的N型半导体会形成一个电子沟道。
同时此时由于漏极加有正电压，就可以形成漏极到源极的电流，MOS管导通。
