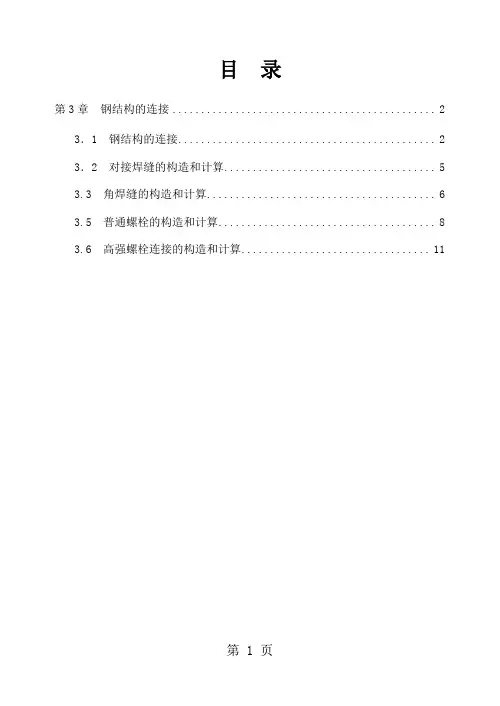

目录第3章钢结构的连接 (2)3．1 钢结构的连接 (2)3．2 对接焊缝的构造和计算 (5)3.3 角焊缝的构造和计算 (6)3.5 普通螺栓的构造和计算 (8)3.6 高强螺栓连接的构造和计算 (11)第3章钢结构的连接3．1 钢结构的连接钢结构：连接安装连接型钢、钢板————构件————结构连接原则：安全可靠、传力明确、构造简单、制造方便、节约刚材。
连接方法：焊缝连接、铆钉连接、螺栓连接、紧固件连接3．1．1 焊缝连接1、焊缝连接的特点现代钢结构最主要的连接方法。
优点：构造简单，施工方便，用料经济，连接密闭性好，结构刚度大。
缺点：热影响区内，金相组织改变，局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；局部裂纹易扩展，低温冷脆问题突出。
2、钢结构常用的焊接方法（1）手工电弧焊常用的。
焊条与主体金属相适应。
钢材不同时，低组配方案。
（2）自动或半自动埋弧焊自动化程度高。
质量好。
（3）气体保护焊（4）电阻焊板叠厚度不大于12mm。
3、焊接连接形式及焊缝形式（1）焊缝连接形式见P53图。
（2）焊缝形式焊缝连接形式对接——厚度相同或相近的构件。
传力均匀，用料省。
搭接——厚度不同的构件。
传力不均匀，费料。
构造。
T形连接——省工省料。
截面突变，应力集中，疲劳。
角部连接1、受力方向分对接焊缝角焊缝正对接焊缝斜对接焊缝正面角焊缝侧面角焊缝斜焊缝2、长度方向分连续角焊缝——受力性能好间断角焊缝——易应力集中。
压L=<1.5t；3、施焊位置平焊立焊横焊仰焊——尽量避免4、焊缝缺陷及质量检验（1）焊缝缺陷裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透等；以及焊缝尺寸不合要求、焊缝成形不良等。
（2）焊缝质量检验外观检查——观外缺陷和几何尺寸内部无损检验——内部缺陷—超声波法按检验方法和质量要求分为一级、二级、三级。
3．1．2 铆钉和螺栓连接1、铆钉连接构造复杂，少用，塑性、韧性好。
2、螺栓连接（1）普通螺栓连接A、B、C三级。
第三章：钢结构的连接本章知识点：§3.1 钢结构的连接方法§3.2 对接焊缝的构造与计算§3.3 角焊缝的构造与计算§3.4 焊缝应力和焊接变形§3.5 普通螺栓连接§3.6 高强螺栓连接本章重点难点：1．钢材的屈服点、抗拉强度、伸长率、冷弯性能和冲击韧性。
2．化学成分碳、硫、磷对钢材性能的影响。
3．钢材疲劳破坏的概念和疲劳强度验算。
4．钢结构常用钢材的钢种和钢号。
本章学习目标：1．掌握钢结构的连接方法及各方法的适用条件。
2．掌握角焊缝、对接焊缝（焊透和部分焊透）的构造和计算。
4．了解焊接应力和焊接变形产生的原因以及对构件承载力的影响。
3．掌握普通螺栓连接和高强度螺栓连（摩擦型连接和承压型连接）的构造和计算。
本章小结：通过本章学习，掌握钢结构的连接方法及各方法的适用条件，掌握角焊缝、对接焊缝（焊透和部分焊透）的构造和计算，了解焊接应力和焊接变形产生的原因以及对构件承载力的影响，掌握普通螺栓连接和高强度螺栓连（摩擦型连接和承压型连接）的构造和计算。
第一节：钢结构的连接方法一．连接形式：平接（对接），搭接，垂直连接二．连接方法1．焊接连接优点：不削弱截面，方便施工，连接刚度大；缺点：材质易脆，存在残余应力，对裂纹敏感。
（1）手工焊原理：利用电弧产生热量熔化焊条和母材形成焊缝。
原则：焊缝和母材等强度。
优点：方便，特别在高空和野外作业，小型焊接；焊条：E43××（T42××）——适用于Q235（A3）E50××（T50××）——适用于16Mn，16MnqE55××（T55××）——适用于15MnV，15MnVqkg；其中43，50，55——最小抗拉强度，单位为2mm××——电流种类，药皮及不同焊接位置。
缺点：质量波动大，要求焊工等级高，劳动强度大，效率低。
钢结构第三章钢结构的连接钢结构的连接1. 引言钢结构的连接是钢结构设计的关键环节之一。
连接的质量直接影响到整个钢结构的稳定性和安全性。
本章将详细介绍钢结构连接的相关知识，包括连接的分类、连接的选择原则、常用连接方式等。
2. 钢结构连接的分类钢结构连接可以按连接方式、连接部位、连接形式等多种方式进行分类。
常见的连接方式包括焊接连接、螺栓连接、连接件连接等。
根据连接部位可分为梁柱连接、梁梁连接、柱柱连接等。
根据连接形式可分为刚性连接和半刚性连接。
3. 焊接连接焊接连接是最常用的连接方式之一。
本节将详细介绍焊接连接的原理、方法、注意事项等。
焊接连接具有连接刚性好、承载能力高等优点，但需要注意焊接质量、焊接工艺等因素。
4. 螺栓连接螺栓连接是另一种常见的连接方式。
本节将介绍螺栓连接的原理、选型、设计要点等。
螺栓连接具有拆卸方便、适应性广等优点，但也有一些需注意的问题，如螺栓预紧力、螺栓材料等。
5. 连接件连接连接件连接是一种常用的连接方式，合用于一些特殊场合。
本节将介绍连接件连接的原理、选择、设计要点等。
连接件连接具有连接方便、适应性强等优点，但在设计过程中需要注意连接件的选择和尺寸等。
6. 钢结构连接的设计原则钢结构连接的设计原则包括强度原则、刚度原则、稳定性原则等。
本节将详细介绍这些设计原则的具体内容和应用方法，匡助读者更好地进行连接设计。
7. 钢结构连接的验算钢结构连接的验算是保证连接质量的重要环节。
本节将介绍常用的连接验算方法，如焊缝验算、螺栓验算等。
同时还将介绍一些相关的计算公式和实例，匡助读者理解和应用。
8. 钢结构连接的质量控制钢结构连接的质量控制是确保连接质量的关键。
本节将讲解常用的连接质量控制方法，如焊接质量控制、螺栓预紧控制等。
同时还将介绍一些连接质量控制的经验和技巧。
9. 钢结构连接的维护与检测钢结构连接的维护与检测是保证连接安全可靠的重要手段。
本节将介绍常用的连接维护与检测方法，如焊缝检测、螺栓松动检测等。
