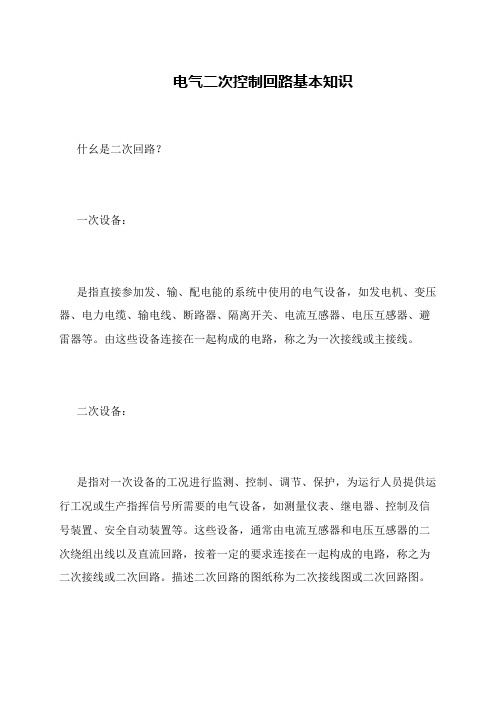

电气二次控制回路基本知识
 什幺是二次回路？
 一次设备：
 是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

由这些设备连接在一起构成的电路，称之为一次接线或主接线。

 二次设备：
 是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号装置、安全自动装置等。

这些设备，通常由电流互感器和电压互感器的二次绕组出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。

描述二次回路的图纸称为二次接线图或二次回路图。

 。

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等。

根据所起作用的不同，可将电气设备分为一次设备和二次设备。

1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1)、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要，电动机将电能转换为机械能。

（2）、用于正常或事故时,接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

（3）、限制电流和防御过电压的设备，如限制故障电流的限流电抗器，限制过电压的避雷器,保护输电线路免受雷击的避雷线等.（4）、载流导体及其绝缘设备,如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压,供给测量仪表和保护装置使用。

（6)、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全,前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备，称为二次设备，主要有以下几种：（1)、测量表计，如电压表、电流表、功率表和电能表等，用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置.继电保护的作用是当发生故障时，作用于断路器跳闸，将故障切除。

自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

(3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组，用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置,如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

电气二次控制回路基础知识精讲（通俗易懂），萌新都能看懂！电气二次原理接线图是用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）的电气联系及工作原理的电气回路图。

那么电气二次控制回路图怎么看呢？首先，我们来先认识一些低压元器件。

（1）低压电器简介1. 刀闸开关控制对象：380V， 5.5kW 以下小电机2. 熔断器作用：用于短路保护。

3. 控制按钮4. 行程开关5. 接触器6. 热继电器功能：过载保护（2）基本控制环节1. 异步机的直接起动1）点动控制2）电动机连续运行3）多地点控制4）点动+连续运行2. 电机的正反转控制3. 电机的正反转控制—加互锁4. 行程控制5. 定时控制空气式时间继电器的工作原理：6. 时间继电器触头类型7. 定时控制例一：电机的Y－△起动8. Y－△ 起动控制电路9. 定时控制例二：顺序控制1）顺序控制电路：两电机只保证起动的先后顺序，没有延时要求。

2)顺序控制电路：M1起动后，M2延时起动。

（3）电动机的保护1. 失压保护2. 短路保护方法：加熔断器。

异步电动机的起动电流（ Is t）约为额定电流（IN）的 (5~7）倍。

选择熔体额定电流时，必须躲开起动电流，但对短路电流仍能起保护作用。

通常用以下关系：3. 过载保护方法：加热继电器。

4. 自动空气断路器（自动开关）作用：可实现短路、过载、失压保护。

（4）控制电路读图和设计中应注意的问题1. 首先了解工艺过程及控制要求；2. 搞清控制系统中各电机、电器的作用以及它们的控制关系；3. 主电路、控制电路分开阅读或设计；4. 控制电路中，根据控制要求按自上而下、自左而右的顺序进行读图或设计；5. 同一个电器的所有线圈、触头不论在什么位置都叫相同的名字；6. 原理图上所有电器，必须按国家统一符号标注，且均按未通电状态表示；7. 继电器、接触器的线圈只能并联，不能串联；8. 控制顺序只能由控制电路实现，不能由主电路实现。

二次回路的基本知识二次回路是电力系统中必不可少的一部分，它起到了很重要的作用。

本文将介绍二次回路的基本知识，包括其定义、组成、类型、应用等内容。

一、二次回路的定义二次回路是指由二次绕组组成的回路。

它是变压器保护和测量的重要部分，用来将变压器的量信息传递到保护、自动化或计量仪表中。

二次回路的主要作用是：将在主回路中的电流、电压等量信息转换成二次回路中的与之成比例的电信号，然后将其传输到保护装置、自动化或计量仪表中，以实现保护、控制、监测和计量等功能。

二次回路一般由二次绕组、导线、连接件、二次互感器、板式继电器、数字化测量装置等组成。

二、二次回路的组成1.二次绕组二次绕组是二次回路的核心部分，根据不同的应用需要，二次绕组可以制成不同类型的形式，如环形（八字形）、长形（纵横形）、独立式、多圈式、电源式等。

2.导线和连接件导线和连接件负责将二次绕组与互连器、板式继电器、数字化测量装置等连接起来，传输电信号和电能。

3.二次互感器二次互感器是用来将电流或电压信号进行再次转换的元件，一般由铁心和绕组组成，常用的有电流互感器和电压互感器两种。

4.板式继电器板式继电器是保护装置的重要组成部分，它负责对传来的信号进行判断和处理，从而实现保护和控制的功能，如过电流继电器、微机继电器等。

5.数字化测量装置数字化测量装置是对电能进行准确测量的元件，能够将经过二次回路传输过来的信号进行数字化处理，计算出所需要的电能参数，如电压、电流、功率因数等。

三、二次回路的类型二次回路根据其应用不同可分为以下几种类型。

1.保护回路保护回路是指用于传送变压器保护信息的二次回路，它的主要作用是：将主回路中供电设备出现故障时所产生的电流、电压信号转换成二次回路中的电信号，然后将其传输到保护装置中，以实现对设备进行及时的保护。

2.测量回路测量回路是指用于测量变压器中电能参数的二次回路，它主要用于对变压器中的电能进行计量和监测，并提供给电力部门进行收费。

每天学习一点点——二次回路基础知识（纯文字）一、二次回路及其作用发电厂和变电所的电气设备可分为一次设备、二次设备。

（经常还将远动或测控设备称为三次设备，通讯设备称为四次设备）一次设备：也称主设备，是构成电力系统的主体。

它是直接生产、输送与分配电能的设备，包括如：发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。

二次设备：是对一次设备及系统进行控制、调节、保护和监测的设备。

它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。

二次回路：二次设备按照一定规则连接起来以实现某种技术要求的电气回路。

二、二次回路的范围控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行“合”、“分”操作。

调节回路：是指调节型自动装置。

如由VQC系统对主变进行有载调压、对电容器进行投切的装置，发电机的励磁调节装置。

它是由测量机构、传送机构、调节器和执行机构组成。

其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路：是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

以上主要是指常规的电磁型继电器等构成的保护与自动装置测量回路：由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。

综合自动化已使该回路与三次回路的分界点越来越模糊信号回路：由信号发送机构和信号继电器等构成。

其作用是反映一、二次设备的工作状态。

操作电源系统：由电源设备和供电网络组成，它常包括直流电源系统和交流电源系统。

二次回路基础知识1.二次回路的概念 (1)2.继电保护的概念 (1)继电保护的基本任务 (1)常见的保护： (2)带时限过流保护 (2)电流速断保护 (2)瓦斯保护 (3)变压器的常见故障及不正常状态 (3)变压器的保护 (3)3.常见的电器 (3)4.二次图 (4)二次图的分类： (4)看二次图的技巧： (4)二次图 (5)自保持功能的实现 (5)互锁功能的实现 (5)中间继电器 (6)热继电器 (6)1.二次回路的概念一次回路：由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路。

二次回路：对一次回路的运行进行控制、监测、指示和保护的电路。

常用的二次设备有：测量仪表、控制及信号装置、继电保护装置、电网安全自动装置、远动装置、操作电源等。

二次设备通常由互感器二次绕组的出线和控制信号回路，按照设计要求进行连接。

2.继电保护的概念继电保护是一种能反映电力系统故障和不正常状态，并及时动作于断路器跳闸或发出信号的自动化设备。

继电保护回路包括测量部分、定值调整部分、逻辑部分和执行部分。

测量部分就是把能反映故障或不正常运行的特征的物理量检测出来。

并与保护的整定值进行比较，当其值达到整定动作值时，逻辑部分将根据被测量物理量的大小、性质、出现的顺序或它们的组合，是保护装置按一定的逻辑关系确定应有的动作，执行部分立即或延时发出报警信号或跳闸信号。

继电保护的基本任务供电系统发生短路故障或异常运行状态是不可能完全避免的。

继电保护的基本任务在于：1）有选择性地将故障元件从供电系统中快速、自动切除，使其损坏程度减至最轻，并保证最大限度地迅速恢复无故障部分的正常运行。

2）反应电气元件的异常运行状态，根据运行维护的具体条件和设备的承受能力，发出警报信号、减负荷或跳闸。

对继电保护系统的要求1）选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
