工艺设计计算指导<工艺设计的原则是：可靠第一、经济第二、美观第三>1. 水量计算在做设计之前，首先应该确定工艺流程，各工艺部分的回收率和处理水量，这是整个工艺设计的基础。

一般各主要工艺的回收率如下，可按不同水质条件进行调整。

超滤90-95% 一级反渗透75% 二级反渗透85%EDI （连续电解除盐技术）系统90% 水量计算示意图单位为m 3/h系统利用率：（36÷）×100%=%2. 机械过滤器2.1设计规则1) 过滤器（池）的型式应根据进口水质、处理水量、处理系统和水质要求等，结合当地条件确定；2) 过滤器（池）不应少于两台（格）。

当有一台（格）检修时，其余过滤器（池）保证正常供进水浓水反馈4浓水反馈水；3) 过滤器（池）的反洗次数，可根据进出口水质、滤料的截污能力等因素考虑。

每昼夜反洗次数宜按1－2次设计；4) 过滤器（池）应设置反洗水泵、反洗水箱或连接可供反洗的水源。

反洗方式根据过滤器（池）型式决定，并根据需要选用空气擦洗。

2.2 设计参数2.2.1. 立式单流单层机械过滤器设计流速：8~10m/h计算公式：R=SQR[Q/(8*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.2. 立式单流双层机械过滤器设计流速：10~14m/hr ；实际工程常用8~12m/h 计算公式：R=SQR[Q/(12（一般选10）*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.3. 立式单流三层机械过滤器设计流速：20~40m/hr计算公式：R=SQR[Q/(25*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.4. 多介质过滤器设计流速：8~14m/hr ；实际工程常用8~12m/h计算公式：R=SQR[Q/(9*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.5. 活性炭过滤器设计流速：8~12m/hr （一般取10 m/hr ） 计算公式：R=SQR[Q/(10*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.6. 精密过滤器5μm 精密过滤器 小通量滤芯过滤水量1) 250mm 长滤芯（10”），每根滤芯可过吨水； 2) 500mm 长滤芯（20”），每根滤芯可过1吨水； 3)1000mm 长滤芯（40”），每根滤芯可过2吨水2.2.7.丝网过滤器与叠片过滤器均作为超滤的保安过滤器使用，过滤精度均为100μm。

3M“净水专家”
中汇会计师事务所－办公室饮水解决方案
净水技术介绍
目录
●3M公司介绍
●全世界著名客户
●3M过滤技术及产品认证
●3M净水产品介绍
☉尾端饮水系统
公司介绍
世界 500 强公司，著名品牌强强携手，提高公司形象与价值！
净水系统全世界著名客户
净水技术
尖端科技引领健康优良水生活，一直以技术创新保持行业当先
净水产品认证
谨慎规范 +精细检测 +专家建议3M 获取了世界与国家范围内的最威望认证
100%原装入口！
尾端饮水系统介绍
智慧“芯”，感知柔水重生活
美国全入口自动多路GE电子控制阀，
可以自动实现时间与流量的双控功能，
节水省电跟环保
食等级高强度工程塑料制造，靠谱耐
用；
独到的反冲刷技术，使滤材寿命更长；
耐腐化、免生锈；
设计科学，构造优良。

一同，为职工供给安全、健康、舒坦的现
代优良水生活
杭州绿泽人工环境工程有限公司
公司地点：中国杭州市天城路168 号
电话： 1 手机：
传真： 1 网址：。

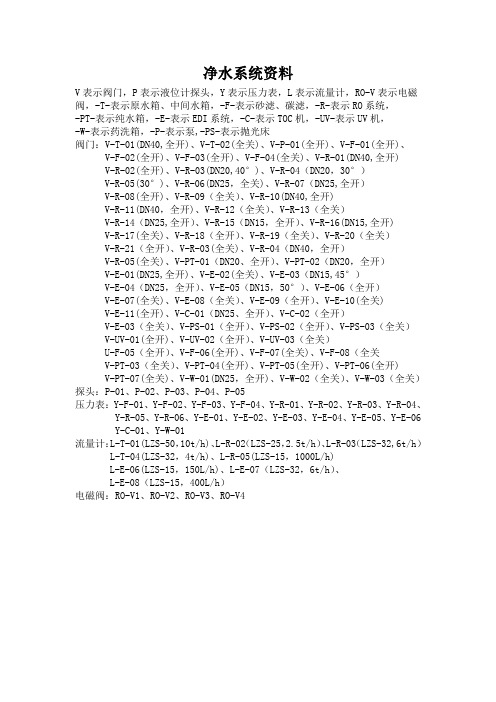

净水系统资料V表示阀门，P表示液位计探头，Y表示压力表，L表示流量计，RO-V表示电磁阀，-T-表示原水箱、中间水箱，-F-表示砂滤、碳滤，-R-表示RO系统，-PT-表示纯水箱，-E-表示EDI系统，-C-表示TOC机，-UV-表示UV机，-W-表示药洗箱，-P-表示泵,-PS-表示抛光床阀门：V-T-01(DN40,全开)、V-T-02(全关)、V-P-01(全开)、V-F-01(全开)、V-F-02(全开)、V-F-03(全开)、V-F-04(全关)、V-R-01(DN40,全开)V-R-02(全开)、V-R-03(DN20,40°)、V-R-04（DN20，30°）V-R-05(30°)、V-R-06(DN25，全关)、V-R-07（DN25,全开）V-R-08(全开)、V-R-09（全关）、V-R-10(DN40,全开)V-R-11(DN40，全开)、V-R-12（全关）、V-R-13（全关）V-R-14（DN25,全开）、V-R-15（DN15，全开）、V-R-16(DN15,全开)V-R-17(全关)、V-R-18（全开）、V-R-19（全关）、V-R-20（全关）V-R-21（全开）、V-R-03(全关)、V-R-04（DN40，全开）V-R-05(全关)、V-PT-01（DN20、全开）、V-PT-02（DN20，全开）V-E-01(DN25,全开)、V-E-02(全关)、V-E-03（DN15,45°）V-E-04（DN25，全开）、V-E-05（DN15，50°）、V-E-06（全开）V-E-07(全关)、V-E-08（全关）、V-E-09（全开）、V-E-10(全关)V-E-11(全开)、V-C-01（DN25、全开）、V-C-02（全开）V-E-03（全关）、V-PS-01（全开）、V-PS-02（全开）、V-PS-03（全关）V-UV-01(全开)、V-UV-02（全开）、V-UV-03（全关）U-F-05（全开）、V-F-06(全开)、V-F-07(全关)、V-F-08（全关V-PT-03（全关）、V-PT-04(全开)、V-PT-05(全开)、V-PT-06(全开)V-PT-07(全关)、V-W-01(DN25，全开)、V-W-02（全关）、V-W-03（全关）探头：P-01、P-02、P-03、P-04、P-05压力表：Y-F-01、Y-F-02、Y-F-03、Y-F-04、Y-R-01、Y-R-02、Y-R-03、Y-R-04、Y-R-05、Y-R-06、Y-E-01、Y-E-02、Y-E-03、Y-E-04、Y-E-05、Y-E-06 Y-C-01、Y-W-01流量计：L-T-01(LZS-50，10t/h)、L-R-02（LZS-25，2.5t/h）、L-R-03（LZS-32,6t/h） L-T-04(LZS-32，4t/h)、L-R-05(LZS-15，1000L/h)L-E-06(LZS-15，150L/h)、L-E-07（LZS-32，6t/h）、L-E-08（LZS-15，400L/h）电磁阀：RO-V1、RO-V2、RO-V3、RO-V4所有流量计读数看浮块上限：L-T-01读数4~8， L-F-01、02读数0.2~0.5（前后压差0.1~0.15）L-F-03读数0.2~0.5，L-F-04有压力就属正常，一级RO两块压力表压差不超过0.3MPa,二级RO压力差不超过0.3MPa。

保安过滤器说明书Ⅰ、概述本工程选用的滤芯为3M大流量滤芯，集表面、深层、粗精过滤于一体，可截留不同粒径的杂质，具有过滤精度高，截污能力大等优点。

其目的是防止水中的大颗粒进入膜装置，损坏膜元件，确保反渗透的正常运行。

本设备为上下带椭圆封头的圆柱形结构，本体内部一块带过滤元件的多孔板把柱体分成过滤和出水两部分；滤芯上部设有缓冲板，防止水流过大，损坏滤芯；过滤定位元件为不锈钢；滤芯精度为5um；本体采用不锈钢材料；设备的本体上装有排气阀和排污取样阀，且其进口设压力表（出水口压力表放置于外管路）。

Ⅱ、工艺原理保安过滤器属于精密过滤器，其工作原理是利用滤芯5um的空隙进行机械过滤。

水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和空隙中。

随着制水时间的增长，滤芯因截留物的污染，其运行压力逐渐上升，当运行至进出口水压差达0.10MPa时,应更换滤芯。

保安过滤器的主要优点是效率高、阻力小、便于更换。

Ⅲ、工艺参数超滤反洗保安过滤器型式：垂直圆筒设备出力： 430m3/h数量： 1台设备直径： DN750设计压力： 1.0 MPa设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：10根长度：1000mm进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 4台设备直径：Φ600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：24根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢超滤清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢。

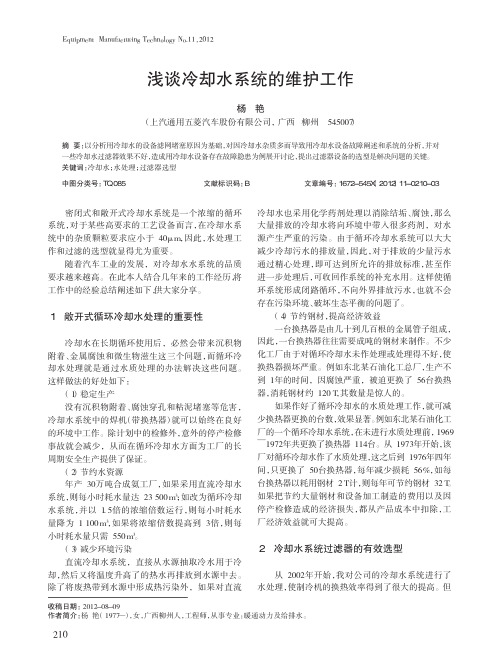

Equipment Manufacturing Technology No.11，2012密闭式和敞开式冷却水系统是一个浓缩的循环系统，对于某些高要求的工艺设备而言，在冷却水系统中的杂质颗粒要求应小于４０μｍ，因此，水处理工作和过滤的选型就显得尤为重要。

随着汽车工业的发展，对冷却水水系统的品质要求越来越高。

在此本人结合几年来的工作经历，将工作中的经验总结阐述如下，供大家分享。

１敞开式循环冷却水处理的重要性冷却水在长期循环使用后，必然会带来沉积物附着、金属腐蚀和微生物滋生这三个问题，而循环冷却水处理就是通过水质处理的办法解决这些问题。

这样做法的好处如下：（１）稳定生产没有沉积物附着、腐蚀穿孔和粘泥堵塞等危害，冷却水系统中的焊机（带换热器）就可以始终在良好的环境中工作。

除计划中的检修外，意外的停产检修事故就会减少，从而在循环冷却水方面为工厂的长周期安全生产提供了保证。

（２）节约水资源年产３０万吨合成氨工厂，如果采用直流冷却水系统，则每小时耗水量达２３５００ｍ３；如改为循环冷却水系统，并以１．５倍的浓缩倍数运行，则每小时耗水量降为１１００ｍ３，如果将浓缩倍数提高到３倍，则每小时耗水量只需５５０ｍ３。

（３）减少环境污染直流冷却水系统，直接从水源抽取冷水用于冷却，然后又将温度升高了的热水再排放到水源中去。

除了将废热带到水源中形成热污染外，如果对直流冷却水也采用化学药剂处理以消除结垢、腐蚀，那么大量排放的冷却水将向环境中带入很多药剂，对水源产生严重的污染。

由于循环冷却水系统可以大大减少冷却污水的排放量，因此，对于排放的少量污水通过精心处理，即可达到所允许的排放标准，甚至作进一步处理后，可收回作系统的补充水用。

这样使循环系统形成闭路循环，不向外界排放污水，也就不会存在污染环境、破坏生态平衡的问题了。

（４）节约钢材，提高经济效益一台换热器是由几十到几百根的金属管子组成，因此，一台换热器往往需要成吨的钢材来制作。

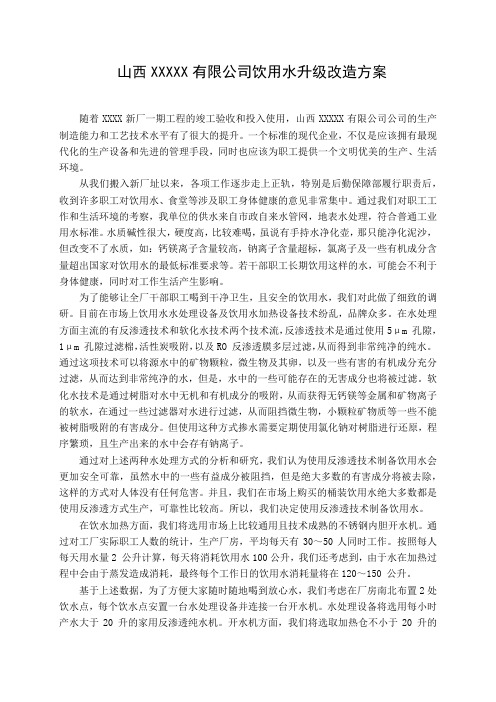

山西XXXXX有限公司饮用水升级改造方案随着XXXX新厂一期工程的竣工验收和投入使用，山西XXXXX有限公司公司的生产制造能力和工艺技术水平有了很大的提升。
