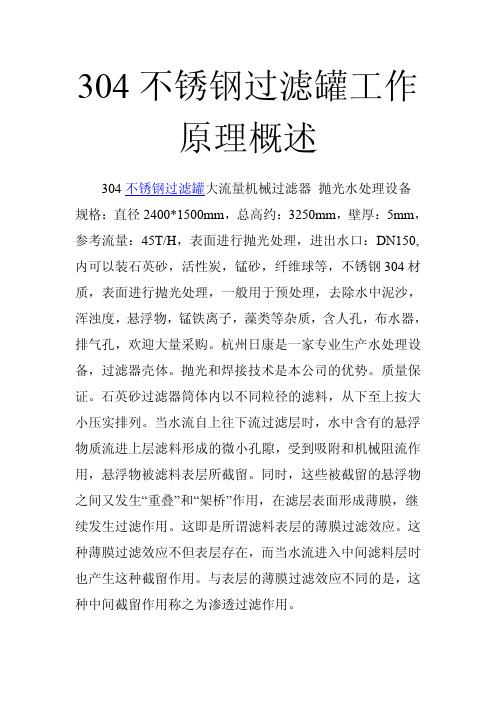

304不锈钢过滤罐工作原理概述304不锈钢过滤罐大流量机械过滤器抛光水处理设备规格：直径2400*1500mm，总高约：3250mm，壁厚：5mm，参考流量：45T/H，表面进行抛光处理，进出水口：DN150,内可以装石英砂，活性炭，锰砂，纤维球等，不锈钢304材质，表面进行抛光处理，一般用于预处理，去除水中泥沙，浑浊度，悬浮物，锰铁离子，藻类等杂质，含人孔，布水器，排气孔，欢迎大量采购。
杭州日康是一家专业生产水处理设备，过滤器壳体。
抛光和焊接技术是本公司的优势。
质量保证。
石英砂过滤器筒体内以不同粒径的滤料，从下至上按大小压实排列。
当水流自上往下流过滤层时，水中含有的悬浮物质流进上层滤料形成的微小孔隙，受到吸附和机械阻流作用，悬浮物被滤料表层所截留。
同时，这些被截留的悬浮物之间又发生“重叠”和“架桥”作用，在滤层表面形成薄膜，继续发生过滤作用。
这即是所谓滤料表层的薄膜过滤效应。
这种薄膜过滤效应不但表层存在，而当水流进入中间滤料层时也产生这种截留作用。
与表层的薄膜过滤效应不同的是，这种中间截留作用称之为渗透过滤作用。
此外，由于滤料彼此之间紧密排列，水中的悬浮物颗粒流经滤料颗粒形成的曲曲弯弯孔道时，就有更多的机会和时间与滤料表面相互碰撞和接触，于是水中的悬浮物红滤料的颗粒表面絮凝相互粘附，发生接触混凝作用。
过滤的工作原理是通过薄膜过滤—渗透过滤—接触混凝等过程，使水质得到净化处理。
石英砂过滤器是利用石英沙作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，使水澄清的水处理设备。
根据不同的产水量，需配备不同目数(不同直径的石英沙颗粒)的石英砂，都是用于水处理除浊，软化水，以及纯水的前级预处理等，出水浊度可达3度以下。
石英沙过滤器的应用范围石英沙过滤器作为多介质过滤器中的一种过滤方式，常常与活性碳过滤器一起搭配使用，因为石英沙过滤器可以除去水中的悬浮物质、固体颗粒。

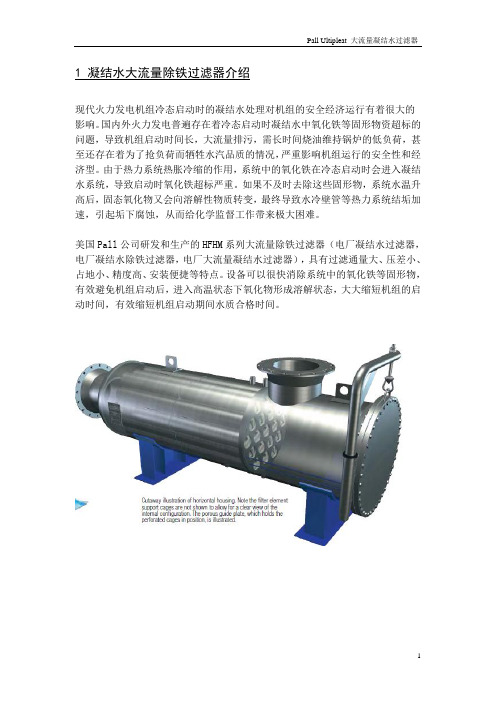

1 凝结水大流量除铁过滤器介绍现代火力发电机组冷态启动时的凝结水处理对机组的安全经济运行有着很大的影响。
国内外火力发电普遍存在着冷态启动时凝结水中氧化铁等固形物资超标的问题，导致机组启动时间长，大流量排污，需长时间烧油维持锅炉的低负荷，甚至还存在着为了抢负荷而牺牲水汽品质的情况，严重影响机组运行的安全性和经济型。
由于热力系统热胀冷缩的作用，系统中的氧化铁在冷态启动时会进入凝结水系统，导致启动时氧化铁超标严重。
如果不及时去除这些固形物，系统水温升高后，固态氧化物又会向溶解性物质转变，最终导致水冷壁管等热力系统结垢加速，引起垢下腐蚀，从而给化学监督工作带来极大困难。
美国Pall公司研发和生产的HFHM系列大流量除铁过滤器（电厂凝结水过滤器，电厂凝结水除铁过滤器，电厂大流量凝结水过滤器），具有过滤通量大、压差小、占地小、精度高、安装便捷等特点。
设备可以很快消除系统中的氧化铁等固形物，有效避免机组启动后，进入高温状态下氧化物形成溶解状态，大大缩短机组的启动时间，有效缩短机组启动期间水质合格时间。
2 Pall 大流量凝结水过滤器有些什么特点。
Pall凝结水过滤有下面几个创新（Innovation）●创新：Pall使用高性能的滤芯纤维材料这些纤维结构稳定，渐变孔径，纳污能力强，滤芯过滤压差小。
此外，滤芯的寿命期内，确保了过滤的品质和可靠性。
大流量水滤芯使用寿命长，维护费用低，过滤器尺寸紧凑●创新：Ultipleat 滤芯技术Ultipleat大流量过滤器是Pall公司Ultipleat过滤技术的扩展。
星月形的皱折结构保证了其在相同滤芯体积情况下过滤面积最大化。
从而保证了滤芯的使用寿命和滤壳的体积紧凑性。
由于这项技术是专利技术，全球没有第二家公司可以做到如此的极致。
●创新：凝结水流过滤材时均匀分布在整个滤芯表面均匀的流动带来的好处是：延长滤芯寿命；稳定颗粒物的移除；滤芯差压低。
凝结水流经滤芯时均匀分布在滤材的表面。
30寸大流量滤芯规格参数
以下是一些常见30寸大流量滤芯的规格参数：
- 长度：30英寸（约76.2厘米）
- 直径：2.5英寸（约6.35厘米）
- 进/出口尺寸：1英寸（约2.54厘米）
- 滤芯材质：通常为聚丙烯（PP）颗粒过滤器或活性炭滤芯
- 最大流量：通常能够处理每小时20-30吨的水流量
- 过滤精度：可根据具体需求选择不同的过滤精度，一般可提供1-100微米的选项
- 最大工作温度：通常为60摄氏度，具体取决于滤芯材质
- 最大工作压力：通常为6巴（bar），具体取决于滤芯材质- 寿命：通常为3-6个月，具体取决于水质和使用情况
请注意，以上仅为一般规格参数，具体的30寸大流量滤芯规格参数可能会因不同品牌和型号而有所变化，因此在购买之前最好查阅相关产品的详细规格说明。

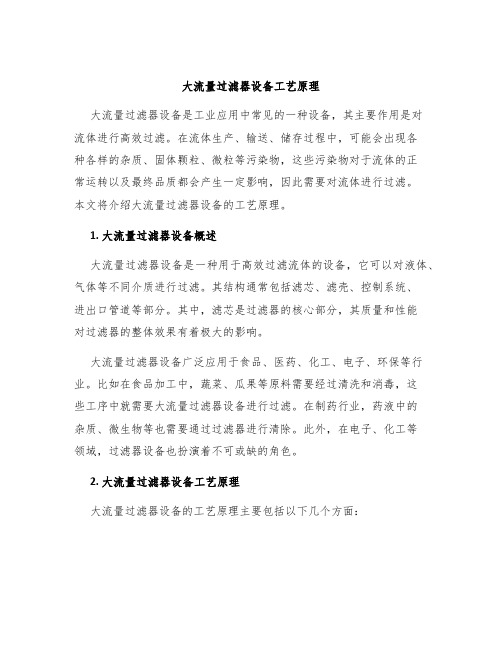

大流量过滤器设备工艺原理大流量过滤器设备是工业应用中常见的一种设备，其主要作用是对流体进行高效过滤。
在流体生产、输送、储存过程中，可能会出现各种各样的杂质、固体颗粒、微粒等污染物，这些污染物对于流体的正常运转以及最终品质都会产生一定影响，因此需要对流体进行过滤。
本文将介绍大流量过滤器设备的工艺原理。
1. 大流量过滤器设备概述大流量过滤器设备是一种用于高效过滤流体的设备，它可以对液体、气体等不同介质进行过滤。
其结构通常包括滤芯、滤壳、控制系统、进出口管道等部分。
其中，滤芯是过滤器的核心部分，其质量和性能对过滤器的整体效果有着极大的影响。
大流量过滤器设备广泛应用于食品、医药、化工、电子、环保等行业。
比如在食品加工中，蔬菜、瓜果等原料需要经过清洗和消毒，这些工序中就需要大流量过滤器设备进行过滤。
在制药行业，药液中的杂质、微生物等也需要通过过滤器进行清除。
此外，在电子、化工等领域，过滤器设备也扮演着不可或缺的角色。
2. 大流量过滤器设备工艺原理大流量过滤器设备的工艺原理主要包括以下几个方面：2.1 过滤器类型选择由于不同的介质需要不同的过滤器类型，因此在使用大流量过滤器设备之前，需要根据介质的特性选择合适的过滤器类型。
比如在过滤空气、气体等介质时，可以选择颗粒分离器或旋风分离器等；在液体过滤方面，可以使用滤芯、滤筒、滤片、滤袋等过滤器类型。
2.2 滤芯的选择和优化选用合适的滤芯是大流量过滤器设备工艺原理中的一个重要部分。
滤芯的种类、材质、孔径大小以及杂质截留能力等都会影响过滤器的整体性能。
因此，在应用过程中需要根据介质的特性来选择合适的滤芯，并对滤芯进行优化和调整，以达到最佳的过滤效果。
2.3 过滤器的清洗和维护大流量过滤器设备在使用一段时间后，会因为滤芯表面吸附过多杂质而导致过滤效率下降。
此时需要对过滤器进行清洗和维护。
传统的清洗方法包括刷洗、冲洗、高压水冲洗等，而近年来还出现了一些新的清洗技术，比如超声波清洗、高压脉冲清洗等。
空压机过滤器常见故障原因及解决方法过滤器是输送介质管道上不可缺少的一种装置.空压机中的过滤器是为了满足空压机在特殊工况下保证输送空气质量，也是为了满足某些工业领域特殊的空气质量要求.因此过滤器的好坏直接影响到压缩空气的质量.本文将简单讲解下空压机过滤器常见故障及解决方法.
空压机过滤器过滤效果差:
1.对进气未经预处理,增设前置过滤器;
2.滤芯衰老,调换滤芯;
3.空气含有滤芯不能吸咐的化学物质;
4.流量超过额定值,调换大流量过滤器;
5.过滤器内部有气流短路,找到原因,对症处理;
6.滤芯紧固螺丝未上紧,上紧滤芯;
7.过滤器进出口接反,认准标记方向重接;
8.下游管道不清洁,冲洗下游管道;
9.使用点有残留污染物,清除残留污染物;
10.旁路阀门未关紧,关紧旁路阀门.
空压机过滤器压降增大:
1.芯堵塞或吸附量过大,调换滤芯;
2.进气杂质负载大,进行预处理;
3.过滤器安装不水平,重新安装.
4.滤筒积水,找出原因,排余积水;
5.自动排水器失灵,调整修复或调换排水器;
空压机过滤器不工作:
1.进、出气口阀门未打开,打开阀门;
2.滤芯严重堵塞,调换滤芯;
3.过滤器损坏,调换过滤器;
4.配管堵塞,修复配管器.
本文来源：江西空压机。
冶金动力加12年第2期74Ⅶ盯A11．U R G I C A L P0w E R总第150期大流量全自动自清洗过滤器在浊循环系统中应用李辉，陈小青(邯钢邯宝能源中心，河北邯郸∞6015)【摘要】通过对大流量自清洗过滤器运行中存在缺陷的分析，提出了改造自清洗过滤器进水方式、滤网及吸污器组件、增加监控等措施，达到了稳定运行的目的。
【关键词】自清洗过滤器；滤网；吸污器改造【中围分类号】’I研3【文献标识码】B【文章编号】1006-6764(2012)02_00r7枷2A ppl i c at i on of A ut om at i c Sel卜cl eaI Ii ng Fi l t er ofL ar ge Fl ow R at e i n Sew age C i r cl l l at i on Sys t emU H ui，C H E N X i a o—qi ng佃沁彬岛啪口＆砒n踟16∞如，日机h，，吼＆船eZ锄叩阮，掀，日硫h胁掘∞卯膊饿删【Abs嘲】The shor t com i n98i n ope r at i on of∞l f—c l e舳i ng f i l t er of l ar ge now r a t e w e她an8l yzed．T he m e勰u弛s t o i m pr ove w at er f ee di ng m ode，f i h盯∞reendi n鲫ct i on de、，i ce，andt o add m oni t or w e他∞t f or慨Ⅱd．T l l i3fi l t er姗锄00t l dy．【K ey w or ds】8el f_cl e锄i ng f i l t e巧f i l t er∞舱en；i r npr ovem ent of di r t瞰ct i on de、，i∞1前言2008年邯宝能源中心根据热轧生产线工艺对供水水质、水压、水量的需求，在高压、低压、层冷三个系统设计安装了6台全自动大流量自清洗过滤器，最大处理水量：4900m‰；滤网过滤精度为400斗m，工作压力为高压1．2M Pa、其它为O．8M Pa。
西安龙源环保科技工程有限责任公司PALL大流量除铁过滤器除铁过滤器配用的滤元为大流量折叠滤元，它的精度为6um，这种滤元能有效地除去凝结水中悬浮固体及金属氧化物，特别是氧化铁和硅。
我公司采用的是颇尔公司凝结水大流量处理技术。
本系统不设反洗，既可减少土建投资，又可以避免因配套设备（如阀门或控制设备）性能出现故障而无法正常投用的问题，同时减少相关控制及电气系统的投资及维护，使系统故障率降低。
大流量滤芯的水流方向为里进外出式，采用独特的平板网笼式结构，运行中滤芯的会因水压的作用更加密封严密。
独特的密封结构，使系统的严密性得到有效的保证。
目前，在国外颇尔公司生产的凝结水在过滤器已经投用六年时间。
在国内，已经在江苏江阴利港电厂（2×35万千瓦机组）成功投用了近四年，性能稳定，零维护，得到客户的好评。
第三套设备也已经供货投用。
另外还有华能金陵燃机电厂(2×350MW)，上海漕径电厂(2×350MW)，太钢自备电厂(2×300MW)，河津电厂(2×300MW)，阳泉市南煤龙川发电有限公司（2×万千瓦）、中盐吉兰太电厂（2×万千瓦）、山西潞安容海发电有限公司、大同华岳热电有限责任公司（2×万千瓦）、国投昔阳发电有限公司等等近60多个电厂。
600MW前置过滤系统已经投运的有广东珠海电厂及湛江奥里油电厂。
河南鸭河口电厂的凝结水前置过滤系统也选定了PALL公司的大流量过滤系统。
颇尔公司提供的滤芯β值=5000,即确定精度下一次性通过过滤器的颗粒,每5000个不多于1个。
我们推荐采用的滤芯精度为6μm。
常用经典工艺图Ultipleat凝结水大流量过滤器技术特点:美国PALL大流量除铁过滤器的结构与普通相似，但与通常采用的立式过滤器不同，PALL大流量除铁过滤器还可以采用卧式结构，更便于滤芯更换，滤元用合成纤维制成，具有一定空隙度的滤层，不再覆盖其它滤料，运行操作简单。
大流量过滤器是安装在管路上能去除流体中的各种固体颗粒污染物的机器，可达到延长元件使用寿命，提高系统运行的稳定性的目的。
该系列过滤器最大特点是本身具有自封装置，更换滤芯时仅需在松开法兰时旋转90°，即可达到防止流体溢出的自封要求，方便更换滤芯
大流量过滤器针对于大口径和高流速的管道而开发，其芯件采用不锈钢折叠式滤芯，相对于竞争对手普通冲孔篮式滤芯和棒式折叠式滤芯多倍面积。
其大于50%的开孔率与直通式结构，组合出最大的流量和最小压差，大大降低了总体的尺寸和重量，当过滤器停止使用时，只需一人清理维护即可。
技术参数：
产品口径：DN40-800
产品压力：0.6-6.4MPa
产品材质：铸钢、不锈钢、合金钢等
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产,阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等
工作压力：1.0Mpa-50.0Mpa
工作温度：-196℃-650℃
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
驱动方式：手动、气动、液动、电动
水样过滤器是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等. 针型阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
产品参数:
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
HP03D低压水样过滤器功能特点
对仪表样水进行过滤，
保护仪表电极，设置止回阀，可防止仪表电极失水
公称压力（MPa）：0.8MPa
样品最高温度（℃）：100℃
样品最大流量（ml/min）：3000 ml/min
滤芯目数：100目
连接方式：螺纹
应用范围:
水样过滤器广泛应用于石油、化工、液化气、食品、制药、发电、冶金、矿产、锅炉蒸汽系统、压力容器、原子能、航空、火箭等各部门，以及人们日常生活中。
一、袋式过滤器介绍
袋式过滤器是通过容器内部装有的过滤袋来过滤水中泥沙，悬浮物颗粒以及胶体等杂质，由于袋式过滤器的过滤袋通量比较大，所以一般用较大的水处理系统中。
袋滤的精度有1微米，3微米、5微米、10微
米、25微米、50微米、75微米、100微米、150微米、200微米。
二、技术参数
7．生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；
8．其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等
1、应用范围广泛、适应性强的多用途过滤设备。
2、滤袋侧漏机率小，能准确地保证过滤精度。
3、过滤通量比较大，纳污量大，压力损失小。
4、运行成本低，滤袋通量大而价格较便宜。
5、并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
应用领域：
1．纳滤(NF)、超滤(UF)、反渗透(RO)、电子膜去离子(巨D，)等系统保安过滤；
2．医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩：
3．电子、微电子、半导体工业用高纯水预过滤；
4．油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤：
5．饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤：
6．白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤(替代巴氏灭菌)；
7．生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；
8．其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等
不锈钢精密保安过滤器
一、保安过滤器介绍
保安过滤器大都采用不锈钢做外壳，内部装过滤滤芯(例如PP棉)，主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。
用来滤除经多介质过滤后的细小物质(例如微小的石英沙，活性炭颗粒等)，以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。
精密过滤装置内装的过滤滤芯精度等级可分为0.5μs,1μs,5μs,10μs等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。
采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求
二、工作原理
精密/保安过滤器是以滤芯作为过滤介质、利用加压作用使液固分离的一种过滤机。
使用滤芯进行液固分离的方法属于微孔过滤技术，主要适用于固体颗粒0.5 ～10μm 的物料或颗粒虽大于0.5μm 但颗粒非刚性、易变形、颗粒之间或颗粒与过滤介质之间黏度大的难滤物料。
将待过滤液体由过滤器进口压入，经滤芯自
外向里透过滤层而被过滤成澄清液体，然后经出口排出。
杂质被截留在滤芯的深层及表面，从而达到液体被过滤的目的，但滤芯使用时间也不宜过长，因为滤芯易滋生细菌。
材质及结构
圆柱形壳体，304不锈钢制成，配以单支或多支滤芯；
壳体材质：304、316L不锈钢，可选炭钢及树脂壳体；
滤芯数量：1芯、2芯、3芯……；
滤芯长度：单节、二节、三节、四节（每10″为一节）；
滤芯安装形式：国际通用平压式、卡入式和插入式；
筒体与底座联接方式：快开型(Q)、法兰型(F)；
介质进、出口连接方式：快开型(Q)、螺纹型(S)和法兰型(F)；
可过滤介质：液体(L)、气体(G)。
保安过滤器优点：
1、专有的滤芯设计制造技术，高精度滤芯永不磨损;
2、优化的控制方式设计，反洗时间短，排污耗水量少，节约水资源;
3、可靠的智能化控制，过滤、清洗、排污自动化运行，实现无人看守，给水不间断;
4、领先的产品结构功能设计，结构紧凑，过滤面积大，纳污量高，管路压损小，电源能耗低;
5、产品线覆盖各流量及精度范围，多种结构形式，适应用户复杂工况;
6、独创的滤壳整体成型、加工技术，避免钢制滤壳焊接造成的各种滴漏;高强度球墨铸铁材料防腐性能极佳，延长了产品的使用寿命;
应用领域：
1．纳滤(NF)、超滤(UF)、反渗透(RO)、电子膜去离子(巨D，)等系统保安过滤；
2．医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩：
3．电子、微电子、半导体工业用高纯水预过滤；
4．油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤：
5．饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤：
6．白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤(替代巴氏灭菌)；
7．生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；
8．其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等。
