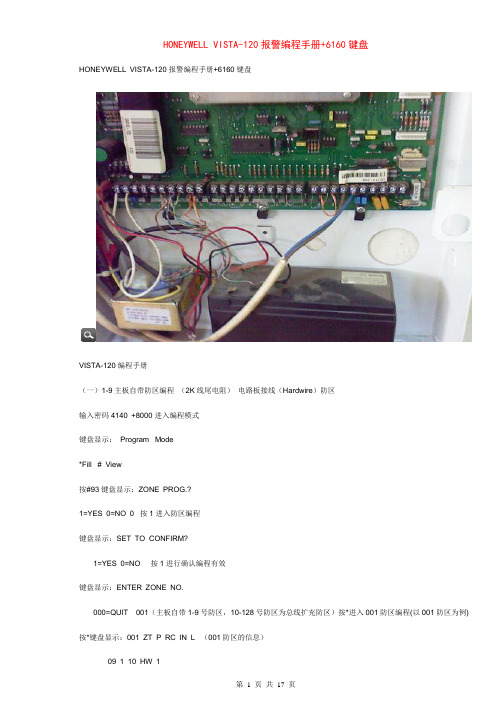

HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwire）防区输入密码4140 +8000进入编程模式键盘显示：Program Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTER ZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例) 按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1FIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。
输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示：Program Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
VISTA-120＋6160简易编程指南一、设置6160编程键盘地址为01 开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按# 键盘绿灯亮，显示***DISARMED*** READT TO ARM 键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode *Fill # View 按*93 键盘显示ZONE PROG 1=TES 0=NO[按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO 输入1 键盘显示ENTER ZONE NO. 000=QUIT 001 输入01（以001防区为例），按* 键盘显示001 ZT P RC IN ：L 09 1 ———目前显示的是001防区的信息，按* 键盘显示001ZONE RESPONSE Fire 09 目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。
其他防区类型的编号请参照英文手册。
输入03 键盘显示：001 ZONE RESPONSE PERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION 1 001 所属第一子系统（划分多个子系统时，输入该防区的子系统号）按* 键盘显示：001 REPORT CODE 1st00 2 nd 00 00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001INPUT TYPE Hardwire 01 此项设定001防区的接入类型，请输入防区接入类型的编号：按* 键盘显示：001 ZT P RC IN ：L 03 1 —— HW 1 目前显示的是001防区的信息，按* 键盘显示ENTER ZONE NO . 000=QUIT 002 输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*返回键盘显示QUIT MENU MODE ？1=YES 0=NO 0 输入1返回键盘显示Program Mode *Fill # View-00 输入*99返回键盘绿灯亮，显示***DISARMED*** READY TO ARM 主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验001防区输入4140 2 进入外出延时布防，键盘蜂鸣器响，将联接001愤怒过去的2K电阻拆下，主机将报警，键盘显示：ALARM 001 表示001防区报警。
输入4140 1 4140 1，主机将停止报警，将联接001防区的2K电阻重新接好，001防区试验完成。
（二）设置使用序号式总线（使用4193SN和4293SN）联接的防区1、使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。
输入4140 8000 进入编程模式键盘显示：Program Mode *Fill # View 按*93 键盘显示：ZONEPROG 1=YES 0=NO按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO 输入1，按* 键盘显示ENTER ZONE NO. 000=QUIT 001 输入010（以010防区为例）* 键盘显示010 ZT P RC IN ：L 00 1 ———目前显示的是010防区的信息按* 键盘显示010ZONE RESPONSE NO RESPONSE 根据用户需要输入防区类型，现以周边防区（03）为例输入03* 键盘显示：010 ZONE RESPONSE PERIMETER 03 按* 键盘显示：010PARTITION 1 010防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）按* 键盘显示：010 REPORT CODE 1 st 00 2 nd 00 00 此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息2 nd11向第二报警中心发送报警信息按*** 键盘显示：010INPUT TYPE 00 此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）请输入防区接入类型的编号06 * ：键盘显示：010INPUT Serial Poll 06 按* 键盘显示：010 SMART CONTACT 1=YES 0=NO 0 按* 键盘显示：010V-PLEX RELAY 1=YES 0=NO 0 按* 键盘显示：010 DOOR # （01-15）00 按* 键盘显示：010INPUT S/N：L A XXX-XXXX：1 L下方输入010防区占用此4193SN 的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路从4193SN线接在一起的三根线中抽出黄线，VISTA 120 会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
按* 键盘显示：XMIT TO CONFIRM PRESS*TO SKIP 010防区设置完成，以后通过上面编号的地址码联接的探测器既定义为010防区按* 010 ZT P RC IN：L 03 1 20 SL 1S 目前显示的是010防区的信息，按* 键盘显示ENTER ZONE NO. 000=QUIT 011 输入下一个防区的信息输入01输入011（以011防区为例）键盘显示011 ZT P RC IN ：L 00 1 ———目前显示的是011防区的信息按* 键盘显示011ZONE RESPONSE NO RESPONSE 根据用户需要输入防区类型，现以周边防区（03）为例输入03 * 键盘显示011 ZONE RESPONSE PERIMETER 03 按* 键盘显示：011 PARTITION 1 011防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）按* 键盘显示：010 REPORT CODE 1 st 00 2 nd 00 00 此项设定011防区通讯码，1 st11向第一报警中心发送报警信息2 nd11向第二报警中心发送报警信息按* * * 键盘显示：011 INPUT TYPE 00 此项设定011防区的接入类型，06表示序号式总线（使用4193SN和4293SN）请输入防区接入类型的编号06：键盘显示：011 INPUT Serial Poll 06 按* 键盘显示：011 SMART CONTACT 1=YES 0=NO 0 按* 键盘显示：011 V-PLEX RELAY 1=YES 0=NO 0 按* 键盘显示：010 DOOR # （01-15）00 按* 键盘显示：011 INPUT S/N：L A XXX-XXXX：1 从4193SN线接在一起的三根线中抽出绿线，VISTA 120会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
注意一定在L（LOOP）下方输入011防区占用此4193SN的回路的序号，LOOP1被010防区占用，011防区占用LOOP2 按* 键盘显示：XMIT TO CONFIRM PRESS*TO SKIP 011防区设置完成，以后通过上面编号的地址码联接的探测器既定义为011防区按* 011ZT P RC IN：L 03 1 20 SL 2S 目前显示的是011防区的信息，按* 键盘显示：011 ZT P RC IN：L S 03 1 30 SL 2 011防区设置完成，以后通过上面编号的地址码联接的探测器既定义为011防区按键盘显示ENTER ZONE NO. 000=QUIT 012 如果防区设置完成，输入000*返回键盘显示QUIT MENU MODE？1=YES 0=NO 按1，然后按*99退出编程三、安装和使用4100SM串口模口1、安装接线VISTA—120接线端子6（+12V）`````````4100SM接线端子8 VISTA—120接线端子7``````````````````````4100SM接线端子7 VISTA—120的J8口7（棕色线）`````````4100SM接线端子6 VISTA—120的J8口1（紫色线）`````````4100SM接线端子1 2、设置4100SM串口模块的波特率为1200 4140 8000 *94 *70 111111 *71 1 *72 1 *73 0 *99 *99四、设置甲级用户密码甲级用户密码可以布防，撤防和旁路，不能编程，是用户日常使用的密码，密码为四位数，现以5168为例输入4140 8002 5168 输入3（3为甲级用户密码）输入0（0不向报警中心发报告，1向报警中心发报告）按* 五、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例4140 8000 *00 0414 *99 六、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码1 两边，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码6 XXX（防区号）XXX（防区号）`````` 甲级用户密码 2 报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码6 # 甲级用户密码2 撤防后原来的旁路无效。
