移动通信核心网优化探讨张晓雁摘要：随着网络技术的快速发展及人们的生活水平不断提高，人们对于移动通信的要求也不断提升，本文通过对移动通信核心网优化方法进行分析，以期进一步完善移动通信网络。
关键词：移动通信核心网优化方法当前，移动通信行业发展迅速，无线网络的应用数量和范围都在不断扩大，但与此同时也面临着无线网络质量问题，因此，需要对移动通信核心网进行优化处理，确保移动通信网络处于健康稳定状态。
1、移动通信核心网概述目前，我国在移动网络技术方面取得了实质性的进展，技术革新速度在不断加快，诸多新型的移动通信网络在不断出现，势必会对核心网构成威胁。
在移动通信网络化系统发展中，为提高通信服务效率与质量，应从三个层面着手，分别为核心网优化、传输网优化与无线网优化[1]。
在三个任务中，无线网优化占据着重要的地位。
4G时代的到来，很多运营商越来越感觉到核心网的地位与作用，若想提升整个通信网络运行的质量，必须对无线网与核心网进行共同改善，进而可提高通话质量，以满足受众的需求。
优化与改善核心网具有重要的价值意义，通过改善与优化，能实现对整个网络系统的运行状态进行监督与管理[2]；能实现对局部网络系统的有效调整，使得整个网络系统变得更加顺畅；还可实现在无线网故障解决上的高效性，对无线网间的协调具有积极作用。
2. 移动通信核心网分层技术原理移动通信核心网络实现分层技术的关键点是软交换技术，软交换技术的实质就是一个通过分布式软件达到数据传输和控制的平台。
2.1移动软交换技术原理及功能移动软交换系统的体系结构一般分为四个功能平面：业务平面、控制平面、交换平面和接入平面。
系统经过分层技术后将移动通信的业务控制与呼叫控制功能分离，并且系统的媒体传送和接入功能也进行分离。
在系统的机构中，各个平面都对应有相应的功能，并且平面对应功能都是由相应的部件设备来完成。
业务平面负责将系统底层的资源提供给用户以满足用户的各种业务要求和系统操作需要，该层功能实现的部件是应用服务器、业务控制点、网管服务器等等：控制平面是移动通信软交换系统的关键层，它将控制整个网络的呼叫连接建立和释放，并且负责媒体网关的接入，该层的功能实现部件为软交换设备：交换平面实际上就是负责将各种数据信号通过正确合适的通道传送到其目的地址去，实现该层的设备是标准IP路由器：接入平面是最外层，它负责将用户的各种终端软件等与核心网络相连，用户的数据信息经接入平面传入到核心网，最后到达目的地。
软交换技术是移动核心网的关键技术，该技术利用控制和承载分离体系提供分层的网络架构，使不同功能层的发展更加灵活。
但是软交换的2G/3G 网络服务质量存在一些问题，导致整个通信网络的资源利用率较低，影响了通话质量，需要对其进行优化以提高网络效率，提升网络运营商的服务水平。
1我国核心网络现状分析1.1软交换核心网介绍随着社会的不断发展，人们在工作和生活中对视频、音频、数据等多媒体信息的需求日益强烈，这就对宽带服务质量有了更高的要求，语音网络和数据网络的融合将成为未来发展的主要趋势。
核心网络以软交换设备为核心，能对语音、视频和数据提供综合业务，因此以该技术为核心的下一代网络（NGN ）就成为各电信运营商关注的的焦点。
软交换相对于“硬”交换机而言，实现了分组网、呼叫控制、媒体传输承载相互分离，通过统一的、基于IP 的传输基础结构与转换机配合，构造一个能支持多媒体和智能业务运行的系统。
1.2核心网中存在的问题随着软交换体系和其他配套设备的不断完善，我国各大运营商为满足客户多样化的业务需求，纷纷利用软交换结构构建自己的2G/3G 移动核心网，以期获得更大的收益；另一方面，我国3G 网络建设和后期的规划管理中，存在诸多问题影响网络质量，极大的降低了客户满意度。
如何优化网络结构，提高网络资源利用率，成为网络运营商的重要任务。
2核心网网络优化措施2.1寻呼成功率寻呼成功率是移动用户被叫接入移动网络的成功率指标，若该指标成功率低，就说明移动用户呼叫接入失败的次数较低，这对用户的工作和生活极为不利。
寻呼是否成功受多种因素的影响，如无线网络覆盖、信号质量、网络规划等，而且MSC 的配置也会影响寻呼成功率。
2.1.1MSC 影响分析对某日的话务统计进行数据分析，结果如表1所示。
寻呼成功率计算公式为：寻呼成功率=（成功次数/首次寻呼次数）×100%。
表1寻呼成功率原始话务统计分析表首次寻呼次数重复寻呼次数成功接入次数寻呼成功率61997112995246984.63%在对寻呼失败原因进一步分析发现，造成寻呼失败的因素较多，以MSC 的影响为例：寻呼策略方面，寻呼次数、寻呼间隔、寻呼方式、寻呼位置均会对此次寻呼造成影响；寻呼过程中，被叫用户也发起呼叫请求，造成寻呼冲突影响结果；IMIS 隐式分离定时器也可能对寻呼结果造成影响；除以上原因外，呼叫次数、呼叫等待时长、位置等也会对呼叫结果造成不同程度的影响。
移动核心网优化的重要性及优化方法【摘要】随着生活水平的提高，人们对移动通信网络有了更高的要求，当前的3G网络技术已不能满足用户的通信的需求，为了加快移动通信网络的建设，移动运营商相继通过各种途径逐步加快核心网的优化，使移动通信业务在健康的状态下发展，本文主要从移动核心网优化的方法及重要性进行阐述。
【关键词】移动通信；核心网；优化方法；重要性随着移动通信网络的普及，移动通信网络在发展的同时，也面临着严重的挑战，随着4G技术的出现，当前的移动核心网已不能满足当前市场的需求，为了解决移动运营商当前所面临的问题，对移动核心网进行优化，使移动通信网络处于健康的状态，使移动业务满足当前市场的需求。
一、核心网优化在移动通信网络优化中的作用及重要性核心网优化主要是对移动无线网络进行优化，其包含在无线网络优化内，无线网络优化是当前移动运营商的首要任务，同时也是最难的工作，运营商不仅要重视无线网络优化，也要注重核心网的优化，只有无线网络和核心网优化到位，移动运营商才能为用户提供高质量的网络，才能满足用户当前对网络的需求。
在移动通信网络中，软交换网络优化就属于核心网优化范畴，通过软交换核心网的优化设计，不仅能丰富用户的网络需求，也为移动运营商带来了很大的经济效益和社会效益。
移动核心网络优化的目标主要是使网络结构趋于合理、网络升级方便，便于集中维护和管理、大容量和高集成度、增强网络安全性、核心网全部实现软交换和VOIP、业务支撑能力增强等方面，交换核心网的优化，也为用户提供了多功能的语音服务和多媒体信息服务，因此，核心网优化在移动通信网络优化中具有重要意义，通过核心网优化，可以有效解决当前移动运营商面临的问题，包括：1）针对移动通信网络的运行状况，通过优化可以对其全面的进行分析和评估；2）可以全面掌握整个移动通信网络的运行情况；3）对于通信网络中的常见故障，如连通3G网络系统的常见问题，可以及时发现网络中的问题，进而解决网络中所存在的问题；4）优化、调整通信网络结构；5）配合无线网络的优化和解决其他网元的常见问题；6）增强网络安全性，提供一个高质量的网络；7）确保通信网络安全运行；8）充分掌握移动通信网络的未来发展趋势，为网络通信实施提供参考依据。

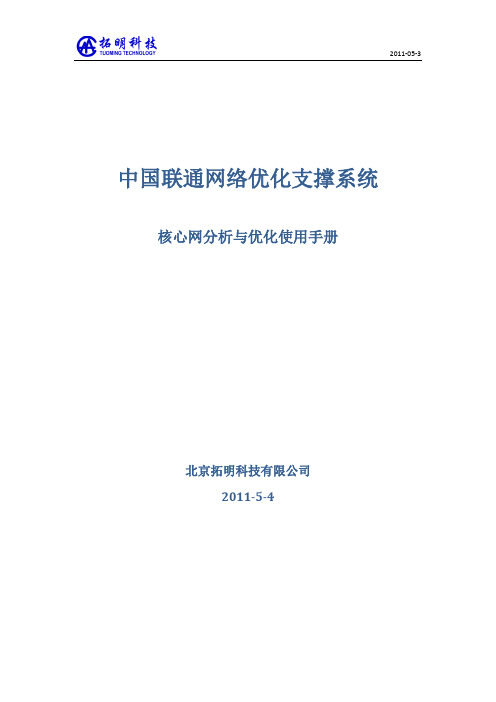

中国联通网络优化支撑系统核心网分析与优化使用手册北京拓明科技有限公司2011-5-4修改记录：目录目录引言 (5)编写目的 (5)参考资料 (5)术语和缩写词 (5)软件运行环境 (5)一、入门 (6)1.1软件安装 (6)1.2登录系统 (6)1.3界面概览 (7)1.3.1工具栏说明 (7)1.3.2内容界面概览 (9)二、CS接入和保持优化 (10)2.1 CS接入优化 (10)2.1.1寻呼分析 (10)2.1.2 业务请求 (20)2.1.3 业务信道 (20)2.1.4鉴权分析 (20)2.1.5 加密设置 (20)2.1.6 智能网 (20)2.1.7 语音寻址 (21)2.1.8 MAP版本 (21)2.1.9用户标识 (21)2.2 CS保持优化 (21)2.2.1切换质量 (21)2.2.2掉话问题 (21)三、CS业务分析 (21)3.1 移动性管理 (21)3.2呼叫(语音，可视电话) (21)3.3 短信 (22)3.4补充业务 (22)四、ps接入保持及用户面过程分析 (22)4.1 ps通用接入 (22)4.2 ps通用保持 (22)4.3 ps用户面过程 (22)五、日常管理 (23)5.1工单管理 (23)5.1.1 工单管理 (23)5.1.2 工单统计 (25)5.2 报表管理 (25)5.3 信息发布 (25)5.3.1 信息栏目管理 (26)5.3.2 信息的管理 (26)5.4 问题汇总 (26)5.4.1 问题汇总 (26)5.5 网优经验库 (29)5.5.1 网优案例库 (29)5.5.2 网优失败原因库 (29)六、数据管理 (29)6.1基础数据管理 (29)6.1.1 基础数据 (29)6.1.2 用户组/大客户 (31)6.2 网元参数管理 (33)6.2.1 参数档案管理 (33)6.2.2 参数日志 (34)6.2.3参数核查 (34)6.3 历史数据管理 (34)6.3.1历史数据记忆切片 (34)6.3.2 数据备份与恢复 (35)七、系统管理 (36)7.1 系统工具 (36)7.1.1 用户管理 (36)7.1.2 用户授权 (38)7.1.3 日志管理 (38)7.1.4 个人信息 (38)7.1.5 参数设置 (39)八、统计监控 (39)8.1 告警定制 (39)8.1.1 告警任务列表 (39)8.2 告警呈现清除 (40)8.2.1 实时告警 (40)8.2.2 参数设置 (41)8.2.3 历史告警查询 (42)九、用户分布分析 (42)十、分析报告 (42)十一、信令追踪 (42)11.1 信令追踪 (42)11.1.1 信令追踪 (42)十二、自定义时延设置 (43)12.1自定义时延设置 (43)12.1.1自定义时延设置 (43)引言编写目的编写本使用手册的目的是充分叙述本软件所能实现的功能及其运行环境，以便使用者了解本软件的使用范围和使用方法，并为软件的维护和更新提供必要的信息。

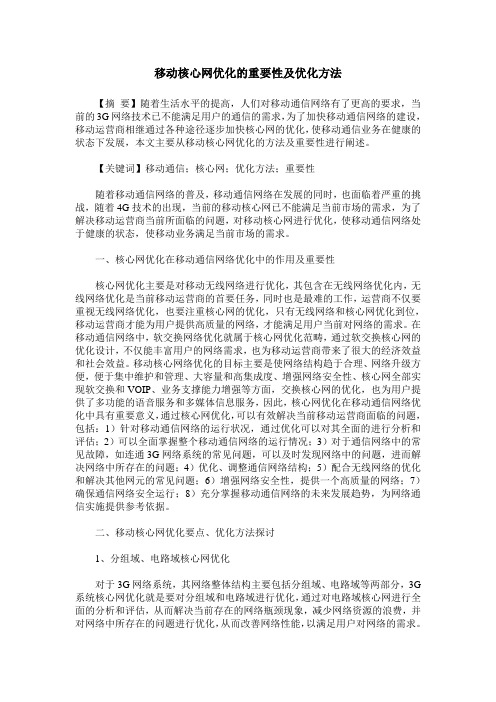

移动核心网优化的重要性及优化方法【摘要】随着生活水平的提高，人们对移动通信网络有了更高的要求，当前的3G网络技术已不能满足用户的通信的需求，为了加快移动通信网络的建设，移动运营商相继通过各种途径逐步加快核心网的优化，使移动通信业务在健康的状态下发展，本文主要从移动核心网优化的方法及重要性进行阐述。
【关键词】移动通信；核心网；优化方法；重要性随着移动通信网络的普及，移动通信网络在发展的同时，也面临着严重的挑战，随着4G技术的出现，当前的移动核心网已不能满足当前市场的需求，为了解决移动运营商当前所面临的问题，对移动核心网进行优化，使移动通信网络处于健康的状态，使移动业务满足当前市场的需求。
一、核心网优化在移动通信网络优化中的作用及重要性核心网优化主要是对移动无线网络进行优化，其包含在无线网络优化内，无线网络优化是当前移动运营商的首要任务，同时也是最难的工作，运营商不仅要重视无线网络优化，也要注重核心网的优化，只有无线网络和核心网优化到位，移动运营商才能为用户提供高质量的网络，才能满足用户当前对网络的需求。
在移动通信网络中，软交换网络优化就属于核心网优化范畴，通过软交换核心网的优化设计，不仅能丰富用户的网络需求，也为移动运营商带来了很大的经济效益和社会效益。
移动核心网络优化的目标主要是使网络结构趋于合理、网络升级方便，便于集中维护和管理、大容量和高集成度、增强网络安全性、核心网全部实现软交换和VOIP、业务支撑能力增强等方面，交换核心网的优化，也为用户提供了多功能的语音服务和多媒体信息服务，因此，核心网优化在移动通信网络优化中具有重要意义，通过核心网优化，可以有效解决当前移动运营商面临的问题，包括：1）针对移动通信网络的运行状况，通过优化可以对其全面的进行分析和评估；2）可以全面掌握整个移动通信网络的运行情况；3）对于通信网络中的常见故障，如连通3G网络系统的常见问题，可以及时发现网络中的问题，进而解决网络中所存在的问题；4）优化、调整通信网络结构；5）配合无线网络的优化和解决其他网元的常见问题；6）增强网络安全性，提供一个高质量的网络；7）确保通信网络安全运行；8）充分掌握移动通信网络的未来发展趋势，为网络通信实施提供参考依据。
5G通信技术的性能优化方法与实施指南随着信息通信技术的不断发展，5G通信技术成为了当前和未来通信行业的热点。
作为第五代移动通信技术，5G通信技术将为人们提供更快、更可靠的数据传输速度，同时也将支持更多设备的连接和更多种类的应用。
为了保证5G通信技术的性能能够发挥到最佳状态，需要对其进行性能优化。
本文将介绍5G通信技术的性能优化方法与实施指南。
第一部分：5G通信技术的性能优化方法1. 频谱优化：频谱是5G通信技术的关键资源，通过对频谱的优化可提高5G网络的容量和覆盖范围。
通过合理配置和分配频谱资源，避免频谱资源过度拥挤，能够提高系统的吞吐量和用户体验。
2. 网络拓扑优化：5G网络拓扑优化是指通过优化基站站址的部署位置，使得网络覆盖更加均衡和稳定。
通过在关键位置增加基站以提高信号覆盖，并合理规划基站之间的距离，可以降低信号干扰和传输延迟，提高网络的性能。
3. 天线设计优化：天线是5G通信技术的重要组成部分，通过优化天线的设计可以提高信号的传输效率和覆盖范围。
优化天线的触发角度、天线增益和天线方向性等参数，可以有效减少信号衰减和传输损耗，提高网络的性能和覆盖范围。
4. 功率控制优化：5G通信技术中的功率控制是指通过调整发射功率和功率分配策略，使得网络中各个终端设备之间的信号传输更加稳定和可靠。
通过合理控制功率，可以减少信号干扰、提高信号质量和网络容量。
5. QoS优化：5G通信技术需要支持各类应用场景和业务需求，因此需要对不同的服务类型进行分流和优化，以实现服务质量的最大化。
通过对网络资源的分配和调度，可以提高关键应用的传输优先级，从而实现不同业务的差异化服务质量。
第二部分：5G通信技术的实施指南1. 网络规划与设计：在实施5G通信技术之前，需要进行网络规划和设计，包括确定基站的部署位置、规划网络拓扑、确定频谱资源分配等。
通过科学合理的网络规划，可以减少网络覆盖盲区和信号干扰，提高网络的性能和用户体验。
移动核心网典型场景的优化思路研究摘要：与传统的无线网络优化不同，移动核心网络的优化侧重于业务逻辑。
技术人员需要从移动核心网的深层次出发，探索业务逻辑，分析移动核心网存在的不足，并提出相应的解决方案，以实现移动核心网优化。
在此基础上，以一个典型场景为例，分析了移动核心网的优化思路和方法，可为技术人员提供成功的经验参考。
关键词：移动核心网典型场景；优化；措施1核心网优化的作用关键网优化在网络维护中起到的作用包括以下几方面。
a）关键网优化重点旨在解决典型性的项目场景和领域模型难题。
比如在高铁动车场景中客户从A省A地数据漫游到B省B地发生叫成数据漫游前转（MTRF）失败就是要多场景累加难题，发生MTRF的前提条件场景为CSFB和MSC的局间转换。
该场景失败的原因是因为进入局并没有推送MTRF标志（MTRFSupportedflaG），造成用户在边界切换过程中无法断定总体目标局是否支持MTRF作用，从而不能进行信息前转，最后导致MTRF失败。
b）随着网络管理员技术提升及优化软件的不断进步，在本地网的网络架构剖析中向全网本专业的维护人员给予检索。
c）在日常网络不稳定的场景中，无线网络、移动核心网、业务侧相互配合，处理端到端的通信问题。
2移动核心网优化方法针对移动核心网优化的重要意义，业界有关移动核心网的探索已经获得丰富的研究成果，汇总多种多样移动核心网优化方式，可以为移动核心网典型场景优化给予理论参考。
这节主要介绍以下优化方式：1网络结构优化。
在移动通信业务中，网络结构的合理性，会直接关系到通信质量，专业技术人员可以通过局域网络的网络配置及路由器情况，调整主要参数，完成网络结构优化，提升系统运行安全系数及稳定性，为通信业务构建优良运行条件。
2移动核心网指标优化。
在移动通信业务中，相关指标可凸显出网络运行速度情况，专业技术人员可通过指标与指数优化，完成移动核心网优化。
比较常见的指标优化内容是互换侧指标，专业技术人员可以通过网络交换机主要参数、路由器数据等互换侧指标优化，提升网络通信的转化率，提升通信的可靠性。
核心网运行质量分析指南及优化案例目录1 概述 (3)1.1 核心网运行质量分析的主要内容与意义 (3)1.2 数据来源 (4)2 GPRS专业 (5)2.1 网络设备运行质量分析 (5)2.2 网络容量分析 (6)2.2.1 SGSN分析 (6)2.2.2 GGSN分析 (11)2.2.3 FW容量利用率/NAT利用率分析 (12)2.3 网络质量分析 (13)2.4 业务质量分析 (13)3 互联网专业 (14)3.1 网络质量分析 (14)3.2 链路峰值利用率预警分析 (14)4 撰写报告 (16)5 核心网优化案例 (17)5.1 案例一SGSN鉴权参数优化 (17)5.2 案例二SIP后INTER RAU成功率低的问题 (18)参考文献 (19)1概述本文介绍了省公司核心网运行质量分析工作的主要内容和流程，通过分析GPRS和互联网两大板块各种数据指标，对核心网运行质量作出整体评估，最后以《核心网运行质量分析周报》的形式呈现本工作成果。
报告和相关表格样式见附件：核心网运行质量分析周报0923.docx数据源分析模板20120924.xlsx周报问题PDCA跟进表0924.xls1.1核心网运行质量分析的主要内容与意义1)GPRS专业●网络设备运行质量分析：通过对GPRS核心网设备的运行告警进行统计分析，定位网络中健康状态最差的设备，有助于找出和排除网络设备隐患；●网络容量分析：通过对GPRS核心网设备容量的分析，针对容量利用率、板卡负荷较高的设备和容量分布不均衡的情况发出预警和建议，排除网络容量瓶颈，确保网络健康高效运行；●网络质量分析：分析GPGS核心网设备各项质量指标，针对PDP激活成功率、附着成功率、SGSN间路由区更新成功率较低的片区和网元发出预警和建议，确保网络质量优良；●业务质量分析：从各种业务的角度去评估网络质量，使提升网络整体质量的优化工作更加有针对性；分析的业务包括：HTTP、WAP2.0、FTP、QQ以及飞信业务；2)互联网专业●互联网络质量分析：通过对移动家客、移动集客、WLAN、电信联通出口的质量统计分析，找出网络质量最差的地市，定位网络质量短板，有助于提升整体网络质量；●链路峰值利用率：统计分析NAT链路、集团出口链路、BR/XIR互联链路和地市城域网出口链路的峰值利用率，对超过预警值的链路做出预警，对预防网络拥塞、合理调整链路资源，确保网络健康运行有着重要意义。
1.2数据来源1)网络设备运行质量分析数据来源：●省公司监控室下发:《GPRS业务4类网元每周告警2012XXXX》;2)GPRG专业的网络容量和网络质量分析、互联网链路峰值利用率预警分析数据来源：●话务网管4期http://10.243.170.37/GmccWeb/Login.aspx?ReturnUrl=%2fgmccweb%2fDefault.aspx●有线网络优化平台:8080/sso/service/logon.form?service=:8080/wno/●综合分析系统/ods2/login.jsp3)GPRS业务质量分析、互联网质量分析数据来源：●省公司其他部门下发：《综合拨测小组周报》2GPRS专业2.1网络设备运行质量分析通过对GPRS核心网设备的运行告警进行统计分析，用TOP N法定位网络中健康状态最差的设备，有助于找出和排除网络设备隐患。
网络指标告警TOP N统计分析：●数据来源：《GPRS业务4类网元每周告警2012XXXX》●处理方法：在表中创建如下数据透视表（图2-1）行标签：对象名；数值：计数项:告警发生次数；报表筛选：告警标题；图2-1筛选出“不含用户原因PDP激活成功率低于阀值告警次数最多的网元”、“GGSN ping 防火墙Gi/Gn接口地址丢包率告警发生次数最多的网元”、“GGSN网元至WAP网关侧链路丢包率高告警发生次数最多的网元”、“爱立信防火墙切换监控告警次数最多的网元”等，对这些网元发起预警。
2.2网络容量分析通过对现网GPRS核心网设备的容量进行分析，对容量利用率、负荷较高的设备和容量分布不均衡的情况发出预警，提出扩容、割接或者业务调整等建议，提前排除网络容量短板，确保网络健康运行。
首先要了解容量的含义，掌握基本思路和统计方法。
对于特定网元设备而言，其所具有的软硬件资源是一个定值，而用户模型则决定了对设备资源的具体消耗情况，不同用户模型会导致不一样的设备资源消耗。
也就是说，任何设备的标称用户容量，只有与特定用户模型相结合才具有确切涵义。
[1]（这里指的任何设备，包括SGSN、GGSN和防火墙等）省公司所重点关注的容量指标和制定的预警值都是针对现网用户模型总结经验得出来的。
2.2.1SGSN分析SGSN的容量主要受到CPU处理能力、内存容量、数据转发能力、数据库或数据存储容量等因素综合制约。
而当移动台处于不同的MM状态或PDP状态时，SGSN所做的处理工作有所区别，因此不同的事件对SGSN物理能力的消耗是不相同的。
在省移动现网用户模型中，大量附着用户数导致SGSN内存不足和PAPU或数据转发处理板CPU的处理能力超负荷，是造成SGSN容量瓶颈的关键性因素。
因此，省公司要求SGSN容量分析的重点是“Attach用户数”和“PAPU负荷或数据转发处理板CPU 负荷”；另一方面，各设备的负荷各不相同，用于宏观反映片区整体均衡程度的指标“SGSN 容量利用均衡度”，也有重要意义。
由于SGSN厂商设计用户模型与现网实际用户模型存在偏差，省公司经研究规定做出以下统计和分析：●SGSN容量利用率= 实时处理的平均附着用户数/ 厂商标称附着数容量，单个设备SGSN容量利用率预警值为90%，片区SGSN容量利用率预警值为50%；●PAPU负荷或数据转发处理板CPU负荷的预警值为75%；●SGSN容量利用均衡度，反映了整个片区各网元容量利用的均衡程度，均衡度越小表明该片区各网元利用率差异越大，该指标对业务调整和割接有重要参考价值。
最后，根据以上三个指标，为片区SGSN运行状况作出总体评价，如作出预警或扩容建议。
2.2.1.1S GSN容量利用率分析统计六大片区SGSN容量利用率，根据本周的附着用户数按照容量利用率50%来计算出片区所需容量，对比现网容量，确保网络健康运行，做出相应的预警和扩容建议。
●数据来源：综合分析系统-报表报告-数据网-业务量-SGSN附着用户数报表-分网元日报；导出全部网元一周忙时数据，保存在Excel表《数据源分析模板》的Sheet 表“SGSN附着用户数（源数据）”里。
●处理方法：1)根据“SGSN附着用户数（源数据）”中的数据，计算SGSN周平均附着用户数，输出到Sheet表“周平均附着用户数”中；2)根据“周平均附着用户数”中的数据，计算实时数据的设备利用率，完成Sheet表“SGSN容量利用率”；如下图2-2：图2-23)根据Sheet表“SGSN容量利用率”的数据，完成Sheet表“区域SGSN容量利用率”和“SGSN容量利用率TOP”的全部内容；4)预警SGSN容量利用率在50%以上的片区、SGSN附着容量利用率超过90%的网元，做出相应预警和扩容建议。
2.2.1.2S GSN容量利用均衡度分析计算公式：网元容量利用均衡度指数F m=SUMSQ（E m-E n）SGSN容量利用均衡度B=1-SQRT(SUM(F m:F n-1)/(n-m))说明：公式中出现的函数均为Excel函数；E m表示该网元的设备容量利用率，在Excel表中位于第m行；E n表示该网元所在片区的SGSN平均容量利用率，在Excel表中位于第n行；SUM(F m:F n-1)表示本片区各网元容量利用均衡度指数之和；(n-m)表示本片区所统计的网元数量。
从公式可以看出，均衡度指数反映了单个网元的容量利用率与本片区SGSN平均容量利用率的差异性，该指标越小表明本网元的利用率越接近片区平均值、差异性越小；SGSN容量利用均衡度反映了整个片区各网元容量利用的均衡程度，均衡度越小表明该片区各网元利用率差异越大；当均衡度为1时，表明本片区所有网元容量利用率完全一致。
SGSN容量利用均衡度反映了片区容量利用的均衡程度。
在片区内某些网元的容量利用率高，而片区SGSN容量利用均衡度低的情况下，可以考虑业务分布的调整，使业务量在各个网元中得以均衡分布。
用调整业务的方式解决部分容量问题，而不是一味的扩容硬件设备，既确保网络健康运行，又节省大笔资源。
这才是该指标分析的真正意义所在。
（容量利用均衡度的计算中，只选取业务量大的、具有达标性的部分网元，具体网元以模板为准）●数据来源：Sheet表“SGSN容量利用率”；●处理方法：根据数据处理模板和以上公式，计算SGSN容量利用均衡度，完成Sheet表“SGSN均衡度”；再分析与上周相比，造成片区均衡差异较大的原因。
如图2-3；图2-32.2.1.3S GSN PAPU负荷分析对SGSN PAPU负荷高的网元做出预警，确保网络安全、有效地运行。
●数据来源：有线网络优化平台-质量分析-报表管理-GPRS容量祥表；导出所有网元近期数据，输出到Sheet表“GPRS容量详表（源）”；●处理方法：运用VLOOKUP函数，根据“GPRS容量详表（源）”的数据，完成“有线网优平台PAPU负荷”表。
预警PAPU负荷超过75%的网元；2.2.1.4S GSN分析经典案例●案例分析：时间：2012年9月17日-2012年9月23日（第39周）；现象：1、深圳、广州和佛山片区的SGSN容量利用率超过50%预警值，如下图2-4；图2-42、PAPU 负荷或CPU 数据转发板的负荷在75% 以上：GZSGSN303BEr（78.75%）分析：按SGSN容量利用率预警值（50%）和本周平均附着用户数来计算，本周深圳所需的容量为1354万，容量缺口为214万；佛山所需容量为1047万，容量缺口72万；广州所需容量为1882万，容量缺口176万，如表2-1表2-1从片区SGSN容量均衡度（图2-5）来看，佛山均衡度最高，表明该片区各SGSN的容量利用率非常接近，每台设备的利用率与片区平均利用率相差很小，附着用户数分布非常均衡，建议扩容；深圳和广州片区中，部分SGSN容量利用率超过90%或接近该预警值，个别设备的“PAPU 负荷或CPU 数据转发板的负荷”也超过75%，从均衡度看深圳、广州片区业务均衡度有待提升，是可以通过业务调整可以缓解部分网元设备压力，但是从整体来看深圳和广州片区人口稠密、用户数量大，从长远考虑，扩容SGSN设备是比较好的选择。
解决建议：确保网络健康运行，建议深圳扩容三台SGSN，广州扩容两台SGSN，佛山扩容一台SGSN。
