VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE 信令方面必须对SIP信令进行了解，EPC只是做为业务承载体。
由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。
严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。
用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。
信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。
VoLTE基本原理及信令流程VoLTE（Voice over LTE）是一种利用LTE（Long Term Evolution）网络进行语音通信的技术，它基于IP（Internet Protocol）网络传输语音数据。
相比传统的2G和3G网络，VoLTE具有更高的音质和更低的延迟。
1.注册过程：用户开机后，VoLTE终端会与LTE网络建立连接，并向网络注册。
这个过程称为注册过程，用于告知网络该终端支持VoLTE功能。
2.语音呼叫建立：当用户发起语音呼叫时，VoLTE终端会发送SIP INVITE消息给IMS核心网（IMS Core）。
这个消息包含呼叫的目标号码等信息。
IMS Core会根据目标号码找到对应的终端，并发送SIP 180 Ringing消息给呼叫发起方，告知对方被叫正在被呼叫。
3.媒体协商和传输：4.语音呼叫结束：当任意一方终止通话时，VoLTE终端会发送SIP BYE消息给IMS Core，通知对方终止通话。
IMS Core会向对方发送SIP 200 OK消息，然后释放呼叫资源。
在VoLTE信令流程中，还涉及到一些附加功能和协议：- 呼叫转接（Call Transfer）：可以将一通通话转移到另一个终端或另一个网络上。
- 呼叫等待（Call Waiting）：当用户在通话时接到另一个呼叫，可以选择接听或挂断当前通话。
- 呼叫保持（Call Hold）：用户可以将当前通话放置在保持状态，然后接听另一个呼叫。
一旦通话结束，用户可以重新回到保持的通话。
-媒体协商：在语音呼叫建立时，VoLTE终端之间会协商音频编解码方式、传输格式等参数，以确保语音质量和兼容性。
总结起来，VoLTE基于IP网络传输语音数据，利用IMS架构支持语音和其他多媒体服务。
其信令流程包括注册过程、语音呼叫建立、媒体协商和传输，以及语音呼叫结束。
VoLTE还支持一些附加功能和协议，如呼叫转接、呼叫等待和呼叫保持等。
通过VoLTE技术，用户可以在LTE网络上以更高音质和更低延迟进行语音通话。
,VOLTE_MO_MT流程1 . VoLTE语音呼叫路由原则1.1 ：VoLTE 主叫（1）VoLTE用户附着在LTE，如果被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（2）VoLTE用户附着在LTE，如果被叫是CS用户，则呼叫从主叫归属IMS 域直接进入CS 域，由CS域完成后续呼叫；（3）VoLTE用户附着在CS，如果被叫是VoLTE用户，通过被叫锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（4）VoLTE用户附着在CS，如果被叫是CS用户，呼叫同现网CS用户呼叫CS用户。
1.2 ：VoLTE 被叫（1）主叫是VoLTE用户，附着在LTE，被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE用户，附着在CS，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS用户，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS 进行被叫域选，根据域选结果进行后续路由；1.3 ：Precondition建立媒体PDP上下文的过程称为资源预留。
对于双方的UE 而言，建立PDP上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况1.4 ：VoLTE 信令包过渡（（（diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map）&& !（diameter.cmd.code == 280）） && !（diameter.cmd.code == 257）） && !（diameter.cmd.code ==282）2. VoLTE用户（LTE附着）呼叫VoLTE用户（LTE/CS附着）2.1 VoLTE 用户呼叫VoLTE 用户，主被叫均附着在LTE1 主叫用户UE(O)的呼叫请求发送到主叫PCSCF。

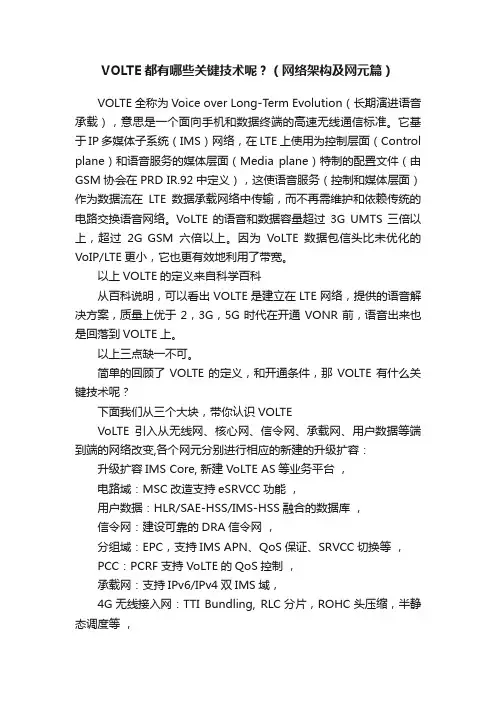

VOLTE都有哪些关键技术呢？（网络架构及网元篇）VOLTE全称为Voice over Long-Term Evolution（长期演进语音承载），意思是一个面向手机和数据终端的高速无线通信标准。
它基于IP多媒体子系统（IMS）网络，在LTE上使用为控制层面（Control plane）和语音服务的媒体层面（Media plane）特制的配置文件（由GSM协会在PRD IR.92中定义），这使语音服务（控制和媒体层面）作为数据流在LTE数据承载网络中传输，而不再需维护和依赖传统的电路交换语音网络。
VoLTE的语音和数据容量超过3G UMTS三倍以上，超过2G GSM六倍以上。
因为VoLTE数据包信头比未优化的VoIP/LTE更小，它也更有效地利用了带宽。
以上VOLTE的定义来自科学百科从百科说明，可以看出VOLTE是建立在LTE网络，提供的语音解决方案，质量上优于2，3G，5G时代在开通VONR前，语音出来也是回落到VOLTE上。
以上三点缺一不可。
简单的回顾了VOLTE的定义，和开通条件，那VOLTE有什么关键技术呢？下面我们从三个大块，带你认识VOLTEVoLTE引入从无线网、核心网、信令网、承载网、用户数据等端到端的网络改变,各个网元分别进行相应的新建的升级扩容：升级扩容IMS Core, 新建VoLTE AS等业务平台，电路域：MSC改造支持eSRVCC功能，用户数据：HLR/SAE-HSS/IMS-HSS融合的数据库，信令网：建设可靠的DRA信令网，分组域：EPC，支持IMS APN、QoS保证、SRVCC切换等，PCC：PCRF支持VoLTE的QoS控制，承载网：支持IPv6/IPv4双IMS域，4G无线接入网：TTI Bundling, RLC分片，ROHC头压缩，半静态调度等，支撑系统：计费、业务发放系统的改造。
VOLTE基本网络架构从以上的基本网络架构，我们可以看到，把相应网元功能，都做了归集，从上到下分别为：运营支撑层、业务层、核心网层、接入层和终端层。

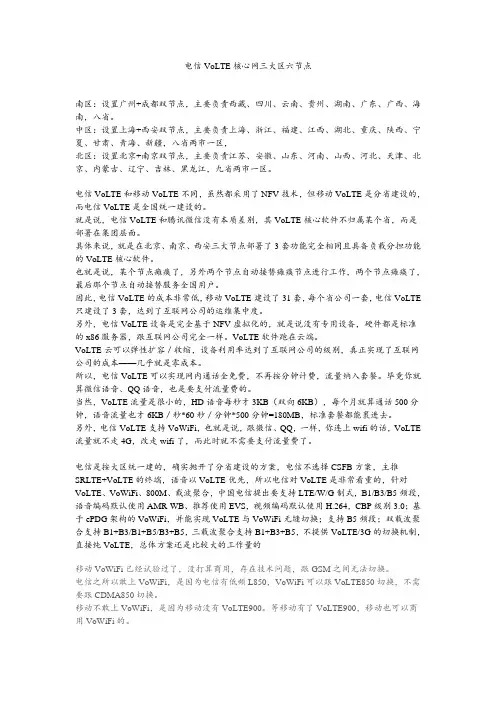

电信VoLTE核心网三大区六节点南区：设置广州+成都双节点，主要负责西藏、四川、云南、贵州、湖南、广东、广西、海南，八省。
中区：设置上海+西安双节点，主要负责上海、浙江、福建、江西、湖北、重庆、陕西、宁夏、甘肃、青海、新疆，八省两市一区，北区：设置北京+南京双节点，主要负责江苏、安徽、山东、河南、山西、河北、天津、北京、内蒙古、辽宁、吉林、黑龙江，九省两市一区。
电信VoLTE和移动VoLTE不同，虽然都采用了NFV技术，但移动VoLTE是分省建设的，而电信VoLTE是全国统一建设的。
就是说，电信VoLTE和腾讯微信没有本质差别，其VoLTE核心软件不归属某个省，而是部署在集团层面。
具体来说，就是在北京、南京、西安三大节点部署了3套功能完全相同且具备负载分担功能的VoLTE核心软件。
也就是说，某个节点瘫痪了，另外两个节点自动接替瘫痪节点进行工作，两个节点瘫痪了，最后那个节点自动接替服务全国用户。
因此，电信VoLTE的成本非常低，移动VoLTE建设了31套，每个省公司一套，电信VoLTE 只建设了3套，达到了互联网公司的运维集中度。
另外，电信VoLTE设备是完全基于NFV虚拟化的，就是说没有专用设备，硬件都是标准的x86服务器，跟互联网公司完全一样。
VoLTE软件跑在云端。
VoLTE云可以弹性扩容／收缩，设备利用率达到了互联网公司的级别，真正实现了互联网公司的成本——几乎就是零成本。
所以，电信VoLTE可以实现网内通话全免费，不再按分钟计费，流量纳入套餐。
毕竟你就算微信语音、QQ语音，也是要支付流量费的。
当然，VoLTE流量是很小的，HD语音每秒才3KB（双向6KB），每个月就算通话500分钟，语音流量也才6KB／秒*60秒／分钟*500分钟=180MB，标准套餐都能裹进去。
另外，电信VoLTE支持VoWiFi，也就是说，跟微信、QQ，一样，你连上wifi的话，VoLTE 流量就不走4G，改走wifi了，而此时就不需要支付流量费了。
网元接口1网元接口IMS 网络拓扑MMTel-AS 补充业务：-OIP, OIR, TIP, TIR -CDIV(CFU, CFNL, CFB, CFNRc, CFNR)-呼叫禁止(ICB, OCB, ICB-R, OCB-IC)-呼叫保持，呼叫等待-MWI-多跳会议•VOLTE 网络分为终端、接入网、承载网、核心网、业务平台，其中较为复杂的是核心网，主要分为分组域(接入核心网)、策略控制单元、信令网、IMS 域、CS 域、用户域。
DNS 域名解析和ENUM (SIP URI /TEL URI / IP 的号码转换)功能三合一HSS (EPC-HSS / IMS-HSS /HLR)IBGFI-BGF 提供与其它IMS 网络互通的媒体通道资源S103S101S102Mw/I2CUPS 后增加Sx网元接口三组“网元三角关系”SBC 和PGW 之间无信令接口VoLTE 流程中PCRF 负责“传话”建专载/更新专载都在SBC触发SBC–Rx PCRF –Gx PGW PCRF 需要对Gx/Rx 做会话绑定Gx/Rx的Diameter信令走DRA 路由两台DRA 之间需要数据同步SBC 是IMS 的安全边界门卫I-CSCF 是个没记性的包打听注册找哪个代理？问I-CSCF 谁是为主叫提供服务的代理？该I-CSCF 是主叫侧网元呼叫找哪个代理？问I-CSCF 谁是为被叫提供服务的代理？该I-CSCF 是被叫侧网元P-CSCF 与SBC 合设，是IMS 入口注意顺序！删除专载-Delete Bearer Command sgw-Delete Bearer Request sgw-Delete Bearer Response sgwUE 上下文释放：EPCCommander CSCF代理的代理代理包打听PCC 门卫策略执行策略控制传话网元接口PCC网元PCC 门卫策略执行策略控制传话PCC =Policy and Charging Control 策略与计费控制主要功能：策略控制、计费控制功能、业务数据流的事件报告-PCRF （Policy and Charging Rule Function 策略和计费规则功能）:负责策略控制和基于流计费控制决策的功能。
VOLTE知识点1、VOLTE概述和基本特征VOLTE是什么？最直接简单的理解就是VOIP，因为LTE没有电路域，需要基于分组域提供IP语音业务，即VoLTE(Voice over LTE)。
特征1：VoLTE由IMS提供呼叫控制和业务逻辑。
VoLTE的信令和媒体经EPC路由至IMS网络，由IMS提供会话控制和业务逻辑。
特征2：VoLTE由EPC提供高质量的分组域承载。
在VoLTE中EPC作为IMS的接入网，通过全球统一的专用APN(‘IMS’ APN) 及独立承载为用户提供区别于普通数据业务的QoS保障。
特征3：连续覆盖前VoLTE可通过eSRVCC保障呼叫连续性。
VoLTE终端在通话过程中漫游至无LTE覆盖的区域时，通过eSRVCC将当前呼叫切换至2G/3G电路域，此时2G/3G网络作为IMS的接入网。
2、VoLTE竞争力体验VoLTE 2G/3G特性呼叫时延0.5-2秒5-8秒视频质量典型分辨率：480*640可选720P/1080P分辨率：176*144话音质量AMR-WB频率：50~7000Hz编解码：AMR-WB23.85Kbps抽样：16KHzAMR-NB频率：300~3400Hz编解码：AMR-NB12.2Kbps抽样：8KHz3、终端开机的IMS注册过程用户开机以后，首先完成EPC附着过程，建立QCI=9默认承载，附着完成以后，发起IMS注册过程和鉴权。
在IMS注册流程中，先建立QCI=5的SIP信令承载。
然后进行SIP的注册过程，当完成注册过程以后，就可以进行VoLTE呼叫了。
SIP信令的注册过程如下图所示。
SIP注册过程：序号消息解释1 用户首次试呼时，终端向代理服务器发送REGISTER注册请求2 IMS认证/计费中心获知用户信息不在数据库中，向终端回401 Unauthorized质询信息，其中包含安全认证所需的令牌3 终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给IMS服务器4 IMS服务器将REGISTER消息中的用户信息解密，认证合法后，将该用户信息登记到数据库中，并向终端返回响应消息200 OK。
VoLTE介绍一、概述由于在LTE网络中不存在交换域，全部业务都由分组域提供。
目前,其语音解决方法，也就存在着双待机、CSFB和VoLTE等三种主流方案。
其中，双待机和CSFB均为依托原有的2/3G网络来提供语音服务，VoLTE则使用IMS域，在LTE网络上通过VoIP方式直接提供语音服务。
双待机方案：双待机终端可以同时待机在LTE网络和3G/2G网络中，而且可以同时从LTE和3G/2G网络接收和发送信号，其语音解决方案的实质是使用传统3G/2G电路域网络，与LTE网络无关，LTE与3G/2G模式之间没有任何互操作，终端不需要实现异系统测量，技术实现简单。
CSFB方案：CSFB方案的主要思想是在用户需要进行语音业务的时候，从LTE 网络回落到3G/2G的电路域重新接入，并按照电路域的业务流程发起或接听语音业务。
终端空闲态下驻留在LTE网络上发起/收到呼叫时，回落到2G/3G网络，待呼叫结束后，再返回到LTE网络。
VoLTE（Voice over LTE）：以LTE网络作为接入，提供了基于IMS域的语音视频业务。
IMS由于支持多种接入方式和丰富的多媒体业务，成为全IP时代的核心网标准架构。
与多模双待机方案和CSFB方案不同，VoLTE不在需要2/3G 电路域网络的支持，3GPP和GSMA等标准化组织已将VoLTE确定为移动语音业务演进的标准架构和目标方案。
VoLTE提供了架构在LTE网络上全IP条件下的“端到端”语音方案。
VoLTE 的语音作为IP数据传输，无需2G/3G网络，实现了数据与语音业务在同一网络下的统一。
相对于现有的2G/3G网络，VoLTE通过引入高清编解码和QoS等技术，可拥有比2G/3G语音和OTT语音更好的用户体验。
同时，当终端离开LTE覆盖区域时，VoLTE能够使用SRVCC技术将LTE上的语音呼叫切换到2G/3G网络上，保证呼叫的连续性。
1.1.特性VoLTE使用IMS的多媒体语音业务，与传统2/3G语音和OTT语音业务相比具有以下特点：1、低时延、高清音视频等业务体验：由于LTE网络“永远在线”的特点，寻呼时长减少，使得VoLTE端到端呼叫时延较2/3G显著缩短，VoLTE端到端时延理论值仅为0.5~2s，其中语音呼叫带宽提高近1倍，话音质量更清晰。
