高炉、转炉煤气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字（用302朱红代替）注：1000mm以下根据实际情况各单位自己定3、色环颜色：朱红色（302）（实际刷成黑色）4、流向颜色：朱红色（302）箭头位置在注字的后方5、管道直径：DN-- 在字体下面注：色环宽度为150mm氧气管道1、主体颜色：浅蓝色（405）2、字体：黑体颜色：蓝底白字3、色环：紫蓝色（412）4、流向颜色：紫蓝色（412）箭头位置在注字的后方4、管道直径：DN-- 在字体下面压缩空气管道1、主体颜色：铂灰色（602）2、字体：黑体颜色：灰底白字3、流向颜色：白色箭头位置在注字的后方4、管道直径：DN-- 在字体下面工业给水管道1、主体颜色：草绿色（511）2、字体：黑体颜色：绿底白字3、色环：紫色（803）4、流向颜色：紫色（803）箭头位置在注字的后方5、管道直径：DN-- 在字体下面氮气管道1、主体颜色：金黄色（108）2、字体：黑体颜色：黄底黑字3、色环：铜锈绿（512）4、流向颜色：铜锈绿（512）箭头位置在注字的后方5、管道直径：DN-- 在字体下面蒸气管道1、主体颜色：朱红色（302）2、字体：黑体颜色：红底白字3、色环：金黄色（108）4、流向颜色：金黄色（108）箭头位置在注字的后方5、管道直径：DN-- 在字体下面附表1：煤气管道附表2：其他管道（除煤气）色环、介质名称和介质流向箭头尺寸注：顺序为色环、流向、介质管径附表3：（管道标志范围及位置）附表4：标牌（管道直径较小不易标识的）附表5：（管路涂色）序号介质名称主体颜色色环和流向标志颜色使用文字及符号标志位置色环流向文字或符号高度标志管道直径主要干线道路上方高度分支接口阀门前车间入口变向OOOOOOOOOOO O O。

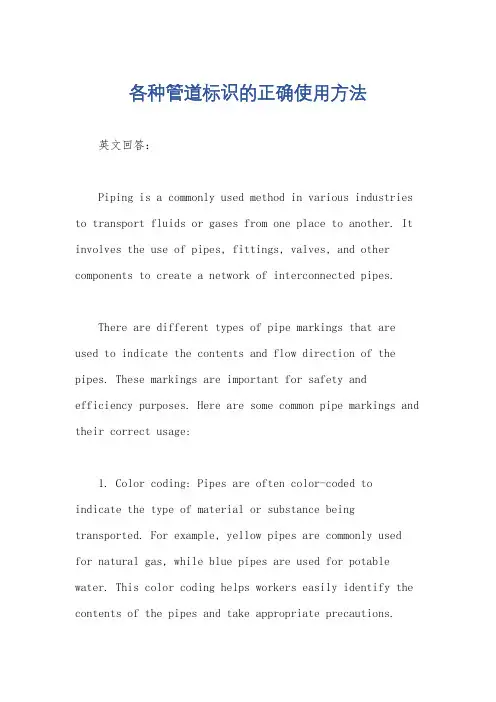

各种管道标识的正确使用方法英文回答：Piping is a commonly used method in various industries to transport fluids or gases from one place to another. It involves the use of pipes, fittings, valves, and other components to create a network of interconnected pipes.There are different types of pipe markings that are used to indicate the contents and flow direction of the pipes. These markings are important for safety and efficiency purposes. Here are some common pipe markings and their correct usage:1. Color coding: Pipes are often color-coded toindicate the type of material or substance being transported. For example, yellow pipes are commonly usedfor natural gas, while blue pipes are used for potable water. This color coding helps workers easily identify the contents of the pipes and take appropriate precautions.2. Labels and tags: In addition to color coding, pipes are also labeled or tagged with information such as the name of the substance, flow direction, and pressure rating. These labels or tags are usually placed at regularintervals along the pipe and provide important information for maintenance and troubleshooting purposes.3. Arrows: Arrows are used to indicate the flow direction of the fluid or gas inside the pipe. These arrows are typically placed near the labels or tags and help ensure that the pipes are installed and used correctly. For example, an arrow pointing upwards indicates that the fluid flows in an upward direction.4. Abbreviations and symbols: Pipes may also be marked with abbreviations and symbols to represent certain characteristics or properties. For instance, the abbreviation "PSI" may be used to indicate the pressure rating of the pipe, while the symbol "°C" may be used to indicate the temperature range of the substance being transported.It is important to follow these pipe marking guidelines to ensure the safety of workers and prevent accidents. By properly labeling and marking pipes, potential hazards can be identified and appropriate precautions can be taken.中文回答：管道标识是各个行业中常用的方法，用于将流体或气体从一个地方输送到另一个地方。

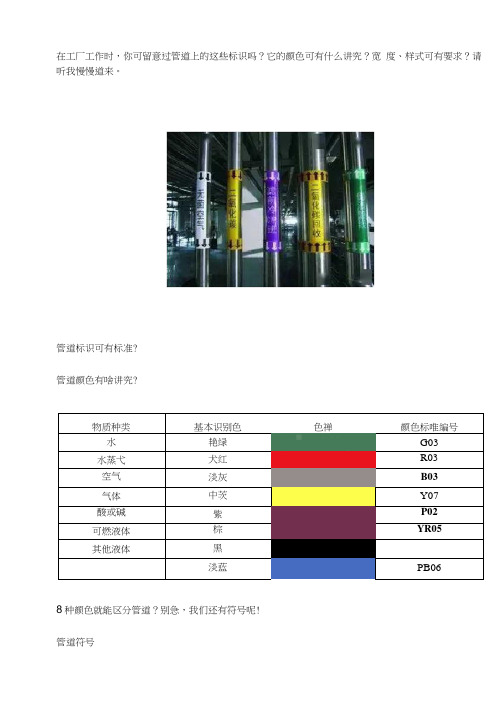

在工厂工作时，你可留意过管道上的这些标识吗？它的颜色可有什么讲究？宽度、样式可有要求？请听我慢慢道来。
管道标识可有标准?
管道颜色有啥讲究?
8种颜色就能区分管道？别急，我们还有符号呢!
管道符号
0i 忙:
可以是物质全称，如氧气、屮醇；也可以是化学分子式，如02, CH3OHo
流向 工业管道内物质的流向一般直接用箭头表示。
也可以用标牌指向。
流向
SB 1
二區立辺边it 炽扯#43
一一 一一 1
4
\ ................... . (i)
如果管道里的物质是双向，就用双向箭头表示。
危险警示
申管道内的物质为危险化学品的时候，管道就要设置危险标志了。
危险标志什么样?
在管道上涂150mm宽黃色，在宽黃色两侧各涂25mm宽黑色的色环或色带。
150in!n 25mm
消防标识
标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。
这些标识有啥用？
1、对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操作、维护的效率。
还不会做管道标识？
让我们看看管道标识的5种呈现方法。
1、管道全长上的标识
2、在管道上以宽为150mm的色环标识
管道标识一般设置在什么位置呢?
管道审过址壁的地方
•…
I—51-101—I
直的管道上相距一定距离的地方
•…
管道色环尺寸是固定不变的吗?。

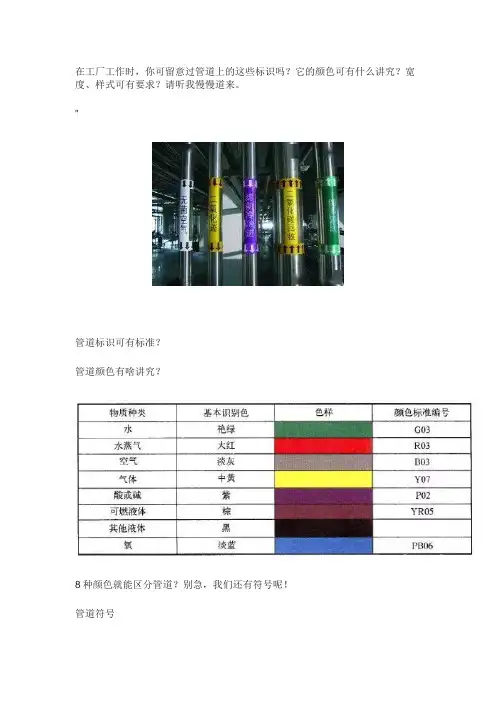

在工厂工作时，你可留意过管道上的这些标识吗？它的颜色可有什么讲究？宽度、样式可有要求？请听我慢慢道来。
"
管道标识可有标准？
管道颜色有啥讲究？
8种颜色就能区分管道？别急，我们还有符号呢！
管道符号
名称
可以是物质全称，如氧气、甲醇；也可以是化学分子式，如O2，CH3OH。
流向
工业管道内物质的流向一般直接用箭头表示。
也可以用标牌指向。
如果管道里的物质是双向，就用双向箭头表示。
危险警示
当管道内的物质为危险化学品的时候，管道就要设置危险标志了。
危险标志什么样？
在管道上涂150mm宽黄色，在宽黄色两侧各涂25mm宽黑色的色环或色带。
消防标识
标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。
这些标识有啥用？
1、对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操作、维护的效率。
还不会做管道标识？
让我们看看管道标识的5种呈现方法。
1、管道全长上的标识
2、在管道上以宽为150mm的色环标识管道标识一般设置在什么位置呢？
管道色环尺寸是固定不变的吗？
这些工业管道色环的性能有什么要求？。
管道标识标准一、管道标识按以下三种方法进行标识：a）管道全长上标识（管道颜色为标识色）；b）在管道上以宽为150mm的色环标识；c）在管道上以系挂的识别色标牌标识。
二、管道的介质名称和介质流向箭头的位置和形状。
1—介质流向箭头 2—介质名称图中尺寸数值见下表，介质流向箭头尖角为60º管道介质名称和管道介质流向箭头尺寸mm1.软水输送管道（同废水管道）使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、一次水管道标识为绿色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°，颜色统一为红色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质的输出、输入路线5、介质名称的字体统一为宋体，颜色为红色。
（白色GB7231-2003）6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。
2、气氨输送管道(液氨同样GB7231-2003)使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、氨输送管道标识为黄色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°箭头为白色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质输出、输入路线5、介质名称的字体统一为宋体，颜色为白色。
(黑色GB7231-2003)6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。
3、蒸汽输送管道使管道内的流体、方向、压力等可视化，提高管道维护的效率。
1、高温管道标识为红色2、在面向桥架下方标注介质流向箭头，箭头尖角为60°箭头为白色。
3、如果介质是双向流动的，应涂双箭头4、在流向箭头正后方100mm处，标识介质名称及介质输出、输入路线5、介质名称的字体统一为宋体，颜色为白色。
6、流向箭头及介质名称的标识位置每隔50m标识一次。
在管道密集处，需添加标识。

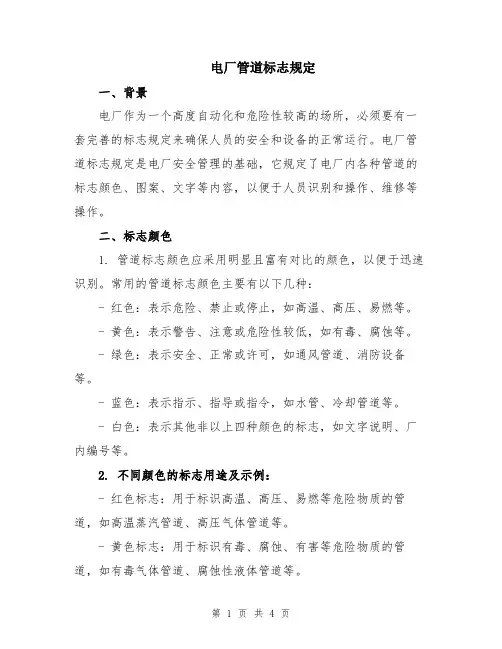

电厂管道标志规定一、背景电厂作为一个高度自动化和危险性较高的场所，必须要有一套完善的标志规定来确保人员的安全和设备的正常运行。
电厂管道标志规定是电厂安全管理的基础，它规定了电厂内各种管道的标志颜色、图案、文字等内容，以便于人员识别和操作、维修等操作。
二、标志颜色1. 管道标志颜色应采用明显且富有对比的颜色，以便于迅速识别。
常用的管道标志颜色主要有以下几种：- 红色：表示危险、禁止或停止，如高温、高压、易燃等。
- 黄色：表示警告、注意或危险性较低，如有毒、腐蚀等。
- 绿色：表示安全、正常或许可，如通风管道、消防设备等。
- 蓝色：表示指示、指导或指令，如水管、冷却管道等。
- 白色：表示其他非以上四种颜色的标志，如文字说明、厂内编号等。
2. 不同颜色的标志用途及示例：- 红色标志：用于标识高温、高压、易燃等危险物质的管道，如高温蒸汽管道、高压气体管道等。
- 黄色标志：用于标识有毒、腐蚀、有害等危险物质的管道，如有毒气体管道、腐蚀性液体管道等。
- 绿色标志：用于标识安全、正常或许可的管道，如通风管道、消防水管道等。
- 蓝色标志：用于标识指示、指导或指令的管道，如水管、冷却管道等。
- 白色标志：用于标识其他非以上四种颜色的标志，如文字说明、厂内编号等。
三、标志图案1. 标志图案应符合国家相关标准的规定，并具有明显的可识别性。
常见的标志图案主要有以下几种：- 箭头：用于指示管道流向和流动方向，如箭头向上表示向上流动，箭头向下表示向下流动。
- 管道图案：用于标识管道的类型，如水管、气管、蒸汽管等。
- 危险图案：用于标识危险物质的性质，如火焰图案表示易燃，骷髅图案表示有毒。
- 警告标志：用于标识管道附近的警告内容，如高压、高温等。
2. 不同标志图案的用途及示例：- 箭头：用于指示管道流向和流动方向，以帮助人员识别和操作管道。
例如，向上的箭头表示管道内是向上流动的介质。
- 管道图案：用于标识管道的类型，以便人员能够区分不同类型的管道。
