部分管道标识与固定规范)

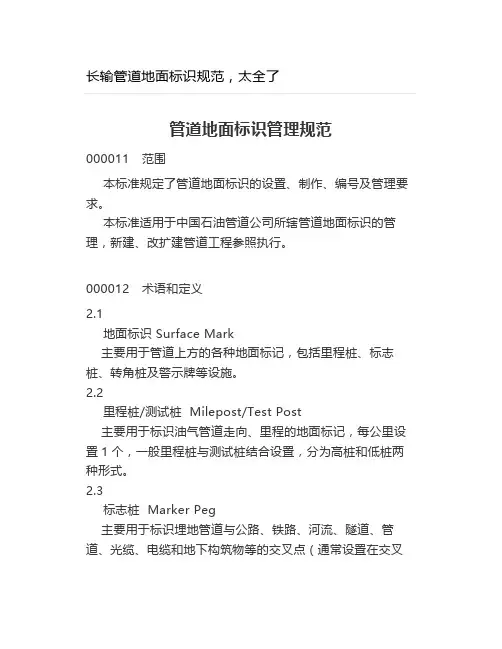

长输管道地面标识规范，太全了管道地面标识管理规范000011 范围本标准规定了管道地面标识的设置、制作、编号及管理要求。

本标准适用于中国石油管道公司所辖管道地面标识的管理，新建、改扩建管道工程参照执行。

000012 术语和定义2.1地面标识 Surface Mark主要用于管道上方的各种地面标记，包括里程桩、标志桩、转角桩及警示牌等设施。

2.2里程桩/测试桩 Milepost/Test Post主要用于标识油气管道走向、里程的地面标记，每公里设置1个，一般里程桩与测试桩结合设置，分为高桩和低桩两种形式。

2.3标志桩 Marker Peg主要用于标识埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等的交叉点（通常设置在交叉点的两侧）、水工、地质灾害保护设施以及管道抢修作业点的地面标记。

2.4转角桩 Turning Point Stake明示管道在水平或纵向转角位置发生方向变化（如弯头或水平转角大于5°）时，确定走向与主要变化参数的地面标记。

2.5警示桩 Warning Pile在两个相邻里程桩之间，按一定距离埋设的用于确认管线走向的地面标记，同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路以及管道经过人口稠密区等特殊地段的地面警示标志。

2.6分界桩 Delimitation Pile明示管道所属行政管理区域分界的标志。

2.7警示牌 Warning Mark在管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源明示管道安全防范事项的标志。

2.8阀室标牌 Valve House Sign明示管道线路上各类阀室的标志。

2.9标识带 Mark Belt连续敷设于埋地管道上方，用于防止第三方施工破坏管道而设置的地下标记。

000013 地面标识的管理3.1 管道地面标识的维护与管理实行分级管理、分工负责的管理模式。

工业管道标识标准1.引用标准（1）《工业管道的基本识别色、识别符号和安全标识》GB7231-2003（2）《钢结构、管道涂装技术规程》YB/T9256-96（3）安全色GB2893-20012.管理程序（1）基本识别色标识方法①管道全长上标识；②管道上以宽为150mm的色环标识；③在管道上以长方形的识别色标牌标识；④在管道上以系挂的识别色标牌标识。

（2）当管道采用图1-8，图1-9，图1-10，图1-11，图1-12，图1-13，图1-14基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

3.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：（1）物质名称的标识①物质全称。

例如：氮气、硫酸、甲醇。

②化学分子式。

例如：N2、H2SO4、CH3OH。

（2）物质流向的标识①工业管道内物质的流向用箭头表示（见图1-7，图1-8），如果管道内物质的流向是双向的，则以双向箭头表示（见图1-8）。

②当基本识别色的标识方法采用图1-15和图1-16时，则标牌上箭头的指向就作为表示管道内的物质流向（见图1-15和图1-16），如果管道内物质流向是双向的，则标牌上箭头的指向应做成双向的（见图1-16）。

（3）物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

（4）标识字母、数字的最小字体，应以能清楚观察识别来确定。

室外管道箭头的外形尺寸（见图1-7，图1-8，图1-15，图1-16），室内管道箭头的外形尺寸比室外缩小一倍。

4.安全标识（1）危险标识①适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

②表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见图1-17），安全色范围应符合GB2893的规定。

③表示场所：基本识别色的标识上或附近。

管道标示管理制度一、目的为了确保管道标示符合国家法律法规以及公司内部规定，保障管道使用安全和顺利，制定本管理制度。

二、适用范围本管理制度适用于公司内所有管道标示的设计、安装、维护和管理工作。

三、管道标示设计1. 管道标示应根据管道的类型、介质和流向进行设计，确保清晰、易识别。

2. 标示应采用耐候耐腐蚀的材料制作，颜色应符合国家相关标准。

3. 标示应包括管道的名称、流向、介质等重要信息，确保信息准确无误。

四、管道标示安装1. 标示应安装在管道的起、止点和转弯处等容易被人发现和识别的位置。

2. 安装时应保证标示与管道的连接牢固，不得出现脱落、损坏等情况。

3. 标示的安装位置和方式应符合国家相关标准和规定。

五、管道标示管理1. 公司应建立管道标示台账，对所有管道标示进行编号、归档和管理。

2. 定期检查、维护和更换管道标示，确保标示的完整和有效。

3. 对于新建管道或改建管道，应及时进行标示，并进行台账更新。

六、管道标示使用1. 管道标示应清晰、易识别，不得存在模糊、虚假或误导性的情况。

2. 管道标示应向作业人员做出相关解释，确保使用人员对管道标示的含义和作用有清晰的认识。

3. 管道标示不得被遮挡或污染，必须保持清晰可见。

七、违规处理1. 对于未按照规定进行管道标示的单位或个人，应当依法进行处罚，并要求其立即整改。

2. 对于故意损坏或篡改管道标示的行为，应当严肃追究责任，依法追责。

八、监督检查1. 公司应定期开展管道标示的监督检查工作，对管道标示的完整性和有效性进行检查评估。

2. 发现问题及时进行整改和处理，确保管道标示符合要求。

九、附则1. 管道标示管理制度实施前，应向所有相关人员进行培训，确保能够全面了解并执行相关规定。

2. 对于本制度内容的解释和调整，应当通过公司相关程序进行制定和修改，并及时通知所有相关人员。

以上为公司管道标示管理制度，如有违反或疑问，欢迎提出并进行修订。

希望所有相关人员共同遵守和执行，确保管道使用的安全和顺利。

管道标识标准管道标识是指在工业生产中，为了方便管理和维护管道系统，对管道进行标识以及标准化管理的一项重要工作。

管道标识标准的制定和执行，对于保障生产安全、提高工作效率具有重要意义。

本文将对管道标识标准进行详细介绍，以便更好地了解和执行相关标准。

首先，管道标识标准的制定是基于国家相关法律法规和标准的基础上进行的。

在我国，关于管道标识的标准主要包括《工业管道标志暂行规定》和《工业管道标志颜色标准》等文件。

这些文件详细规定了不同颜色、形状和标识内容的管道在不同场合下的使用规范，以及标识标准的执行要求。

因此，企业在进行管道标识时，必须严格按照国家标准进行执行，以确保管道标识的准确性和一致性。

其次，管道标识标准的内容主要包括颜色、形状和标识内容。

在颜色方面，国家标准规定了不同颜色代表的不同管道介质，比如红色代表易燃易爆介质，黄色代表腐蚀性介质等。

而在形状方面，圆形代表管道，正方形代表储罐，三角形代表设备等。

标识内容包括了介质名称、流向箭头、工作压力等信息。

这些标识内容的准确性和清晰度对于管道的安全管理至关重要。

再次，管道标识标准的执行要求是企业必须严格遵守的。

在进行管道标识时，必须选择符合国家标准的标识材料和标识方式，以确保标识的持久性和清晰度。

同时，标识内容必须准确、清晰，不得有模糊、错误或遗漏的情况。

另外，对于已有的管道标识，必须定期检查和更新，以保证标识的有效性和可读性。

最后，管道标识标准的重要性不言而喻。

在工业生产中，管道系统是承载介质流动的重要设施，而标识则是对管道系统进行管理和维护的重要手段。

遵守管道标识标准，可以有效避免因管道混乱、错乱而导致的安全事故，提高工作效率，保障生产安全。

总之，管道标识标准是工业生产中不可或缺的一部分，对于企业来说，严格遵守管道标识标准，是保障生产安全和提高工作效率的重要举措。

希望企业能够重视管道标识标准的执行，确保标识的准确性和清晰度，为工业生产的安全和稳定做出应有的贡献。

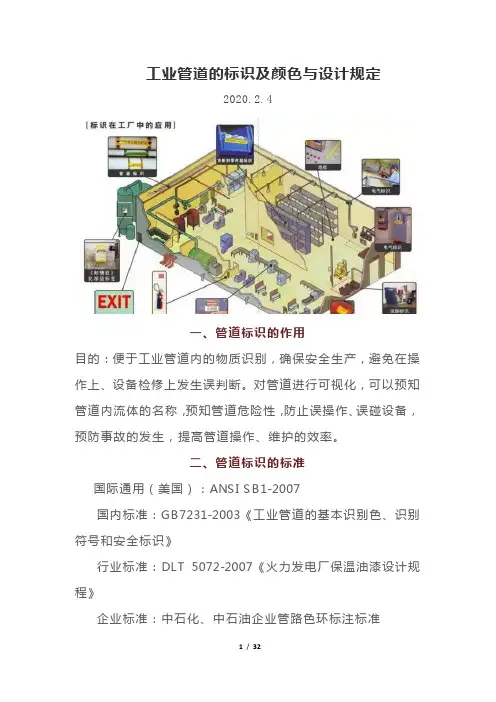

工业管道的标识及颜色与设计规定2020.2.4一、管道标识的作用目的：便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。

对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作、维护的效率。

二、管道标识的标准国际通用（美国）：ANSI SB1-2007国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》行业标准：DLT 5072-2007《火力发电厂保温油漆设计规程》企业标准：中石化、中石油企业管路色环标注标准◆◆◆管道基本识别色和相应的颜色标准据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样八种基本识别色和色样及颜色标准编号管道标识具体数量的统计标准、方法：◆◆◆1、管道标识中国标准在管道上的标识，两个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成。

◆◆◆2、ANSI标准能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端，拐角的两个方向等，在直的状态下，建议每25'(7,620mm)-50'(15,240mm)进行一次标示。

◆◆◆1、中国标准的颜色（强制执行）：◆◆◆2、美国标准的颜色：◆◆◆管道标识设置标准：管道全长上标识；在管道上以宽为150mm的色环标识，两个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成。

管道全长上标识示例在管道上以宽为150mm的色环标识示例在管道上以带箭头的长方形识别色标牌标识示例1 、管道介质的标识由色环、介质名称、流向三部分组成。

Doc. No.: IS-GENL- Doc. Title: SMIC Industry Piping LabelRev.: 0 Page No.: 1/12Identification ProcedureDocument Level：(For Engineering & Quality Document/工程暨品质文件专用)Level 1 - Manual Level 2 – Procedure/SPEC/Report Level 3 - Operation Instruction Security Level：Security 1 - SMIC Confidential Security 2 - SMIC Restricted Security 3 - SMIC InternalDocument Change HistoryAuthor Change DescriptionRev. EffectiveDate0 2005-6-9 Lucy Liu InitiateDoc. No.: IS-GENL- Doc. Title: SMIC Industry Piping LabelRev.: 0 Page No.: 2/12Identification Procedure1.标题：工业管道标识与识别管理程序2.目的：为使各厂务系统之管路识别标签样式、颜色及张贴之距离等符合法规标准要求，特制定管理程序使之有完整统一规范，使人员容易辨别，增进运转管理效率并降低风险。

3.适用范围适用于SMIC Fab8/9/10与SMIC自2005年1月之后所新建之所有厂区之水、气、化、真空管路，机台端和pump端之管道。

对于管路中间穿电缆线（cable tree），信号线（signal wire）等线路要求有清晰完整的标识，但标识定义不包括在该程序范围内，由各单位自行定义。

4.名词定义：4.1识别色identification colors用以识别工业管道内物质种类的颜色。

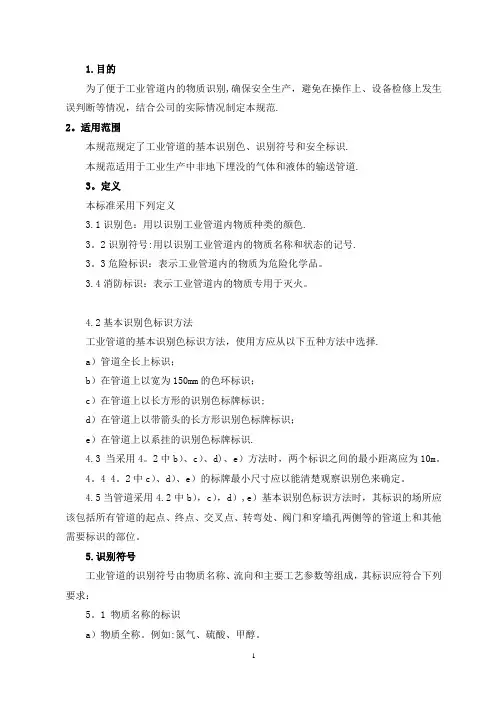

1.目的为了便于工业管道内的物质识别,确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范.2。

适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3。

定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色.3。

2识别符号:用以识别工业管道内的物质名称和状态的记号.3。

3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择.a）管道全长上标识；b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识.4.3 当采用4。

2中b）、c）、d)、e）方法时，两个标识之间的最小距离应为10m。

4。

4 4。

2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d）,e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5。

1 物质名称的标识a）物质全称。

例如:氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH.5.2 物质流向的标识5。

2。

1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5。

2.2当基本识别色的标识方法采用4.2中d)和e）时，则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的，则标牌指向应做成双向的。

5。

3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5。

4 5。

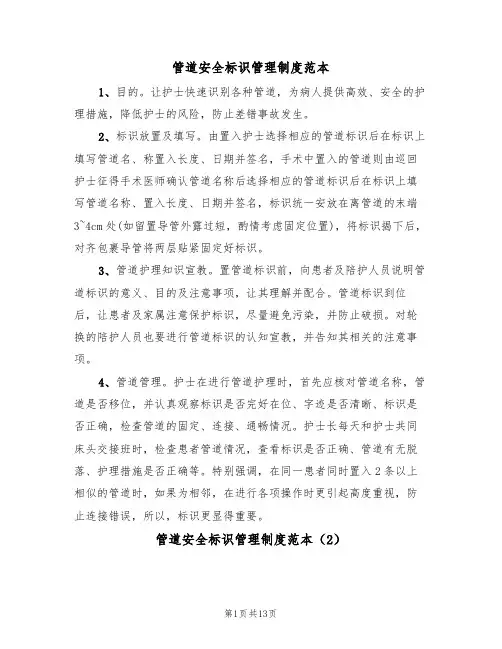

管道安全标识管理制度范本1、目的。

让护士快速识别各种管道，为病人提供高效、安全的护理措施，降低护士的风险，防止差错事故发生。

2、标识放置及填写。

由置入护士选择相应的管道标识后在标识上填写管道名、称置入长度、日期并签名，手术中置入的管道则由巡回护士征得手术医师确认管道名称后选择相应的管道标识后在标识上填写管道名称、置入长度、日期并签名，标识统一安放在离管道的末端3~4cm处(如留置导管外露过短，酌情考虑固定位置)，将标识揭下后，对齐包裹导管将两层贴紧固定好标识。

3、管道护理知识宣教。

置管道标识前，向患者及陪护人员说明管道标识的意义、目的及注意事项，让其理解并配合。

管道标识到位后，让患者及家属注意保护标识，尽量避免污染，并防止破损。

对轮换的陪护人员也要进行管道标识的认知宣教，并告知其相关的注意事项。

4、管道管理。

护士在进行管道护理时，首先应核对管道名称，管道是否移位，并认真观察标识是否完好在位、字迹是否清晰、标识是否正确，检查管道的固定、连接、通畅情况。

护士长每天和护士共同床头交接班时，检查患者管道情况，查看标识是否正确、管道有无脱落、护理措施是否正确等。

特别强调，在同一患者同时置入2条以上相似的管道时，如果为相邻，在进行各项操作时更引起高度重视，防止连接错误，所以，标识更显得重要。

管道安全标识管理制度范本（2）1、对带有各种管道的患者，由责任(当班)护士进行危险程度评估，不管哪一类都要做好安全教育，加强固定。

2、根据管道的危险程度，确定评估记录频次。

3、发生管道滑脱，当事护士应判断能否立即补救，必要时采取应急措施。

同时通知护士长和主管医师，按实际情况决定处理方法，加强局部情况的观察。

按规定填写不良事件报告单上报护理部，科内组织讨论，制定整改措施。

4、导管按风险程度分高、中、低危三类：(1)高危导管：气管切开套管、气管插管、动脉留置针、深静脉留置针、t管、胸腔引流管、脑室引流管、前列腺与尿道术后引流管、脑室外引流管、高危胃管、高危导尿管。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

管道标识规范.doc东风汽车公司襄阳热电厂管道标识规范1、总则为规范设备、管路及各种标牌的尺寸、涂色、注字，实现统一、美观、协调、标准化，特制订本标准。

2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必须全部标识。

3、定义本标准参照《火力发电厂热力设备和管道保温油漆设计技术规定》采用下列定义3.1.识别色用以识别工业管道内物质种类的颜色。

3.2.识别符号用以识别工业管道内的物质名称和流向的记号。

3.3.危险标识表示工业管道内的物质为危险化学品。

3.4.消防标识表示工业管道内的物质专用于灭火。

4、各分管车间按照有关规定，对分管设备及管道作出标识。

5、管道标识5.1.管道标识包括管线号、流体全称、流向箭头。

5.2.其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。

5.3.工业管道的基本识别色标识应选用以下二种表示方法之一：5.3.1.在管道上以宽为150mm 的色环标识，二个标识之间的距离一般在10m ～ 50m 之间合理选择，大于 100m 的直线管道，二个标识之间的距离可以超过50m, 但至少应有 3 个色环标识。

5.3.2.管道全长均以识别色标识。

基本识别色标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.4.管道标识位置应在工区、管廊路口处。

管廊路口处一律标在管道下侧，工区标识高度不高于3.0m ，字体排列沿轴向，由左至右，由上至下。

6、识别符号工业管道的识别符号由物质名称、流向等组成，其标识应符合下列要求：6.1.物质名称的标识物质名称的标识应采用物质的中文全称，例如：氮气、硫酸、甲醇。

6.2.物质流向的标识工业管道内物质的流向用箭头表示；如果管道内物质的流向是双向的，则以双向箭头表示；6.3.表示场所物质名称识别符号应标识在离基本识别色附近100mm 处，物质流向识别符号应标在物质名称识别符号附近100mm 处。

1.目的为了便于曲美内管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了曲美管道的基本识别色、识别符号和安全标识。

本规范适用于曲美生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别曲美管道内物质种类的颜色。

3.2识别符号：用以识别曲美管道内的物质名称和状态的记号。

3.3危险标识：表示曲美管道内的物质为危险化学品。

3.4消防标识：表示曲美管道内的物质专用于灭火。

4.2基本识别色标识方法曲美管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号曲美管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1曲美管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。

工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对于保温涂沥青的防腐管道，均不涂色。

管道安全标识管理制度范本1、目的。

让护士快速识别各种管道，为病人提供高效、安全的护理措施，降低护士的风险，防止差错事故发生。

2、标识放置及填写。

由置入护士选择相应的管道标识后在标识上填写管道名、称置入长度、日期并签名，手术中置入的管道则由巡回护士征得手术医师确认管道名称后选择相应的管道标识后在标识上填写管道名称、置入长度、日期并签名，标识统一安放在离管道的末端3~4cm处(如留置导管外露过短，酌情考虑固定位置)，将标识揭下后，对齐包裹导管将两层贴紧固定好标识。

3、管道护理知识宣教。

置管道标识前，向患者及陪护人员说明管道标识的意义、目的及注意事项，让其理解并配合。

管道标识到位后，让患者及家属注意保护标识，尽量避免污染，并防止破损。

对轮换的陪护人员也要进行管道标识的认知宣教，并告知其相关的注意事项。

4、管道管理。

护士在进行管道护理时，首先应核对管道名称，管道是否移位，并认真观察标识是否完好在位、字迹是否清晰、标识是否正确，检查管道的固定、连接、通畅情况。

护士长每天和护士共同床头交接班时，检查患者管道情况，查看标识是否正确、管道有无脱落、护理措施是否正确等。

特别强调，在同一患者同时置入2条以上相似的管道时，如果为相邻，在进行各项操作时更引起高度重视，防止连接错误，所以，标识更显得重要。

管道安全标识管理制度范本（2）管道安全标识是指在工业管道系统中，通过标识的方式对管道进行标注和警示，以提醒和引导工作人员和相关人员注意管道的安全性和相关风险。

管道安全标识的管理非常重要，可以帮助提高管道系统的安全性和可靠性，减少事故的发生。

为了有效管理管道安全标识，制定管道安全标识管理制度是必要的。

一、制度的目的和依据1. 本制度的目的是规范和管理管道安全标识，确保管道系统的安全运行。

2. 本制度的依据包括《国家标准化法》，《安全生产法》，《危险化学品管理条例》和相关规范标准。

二、管道安全标识的分类1. 标志标识：用于标示管道的名称、流体、工作压力等重要信息。

目的：规范设备与管道状态标识的管理，有效避免和减少污染、混淆和差错发生。

应用范围：适用于公司所有设备及管道的状态管理。

职责：工程部、设备使用部门严格按本规程进行设备及管道状态标识管理。

内容：1设备涂色管理1.1定型设备( 含制剂与包装设备)的涂色按制造厂的出厂原色，或涂淡绿色。

1.2不锈钢，有色金属，非金属设备不涂色。

1.3进口设备涂色，按进口设备原色。

1.4非标设备涂色1.4.1室内非标设备应涂绿色或淡灰色。

1.4.2室外非标设备应涂淡灰色或铝色。

1.5钢结构涂色1.5.1操作台、支架、梯子涂淡灰色。

1.5.2扶手及栏杆涂黑黄相间色。

2管路涂色及标识管理2.1管路涂色采取基本识别色和识别符号同时使用的方法。

2.1.1基本识别色用于识别管路内流体的种类和状态。

2.1.2识别符号用于识别管路内流体的性质、名称和流向。

2.2室内、外地沟内的管路不涂基本识别色和识别符号。

2.3不锈钢、有色金属、非金属材质的管路，以及保温管外有铝皮(或不锈钢)保护罩时，均不涂基本识别色，但应有识别符号。

2.4管路基本识别色及含义：绿色………循环水、饮用水粉红色………碱铝色………蒸汽浅蓝色………压缩空气、氧气棕色………易燃液体、矿物油、物料管道黑色………电缆管黄褐色………氮气白色………真空管道紫色………酸2.5管路基本识别色的涂刷2.5.1管路基本识别色的涂刷从以下方法中任选一种；A 涂刷在管路全长上标识。

B 在管路上涂刷宽150mm宽的色环；C 在管路上用基本识别色胶带缠绕150mm宽的色环。

D 在管道上以带箭头的长方形识别色标牌标识。

E 在管道上以系挂的识别色标牌标识。

2.5.2基本识别色色环应涂刷在所有管路的起点、终点、交叉点、转弯处、阀门和穿孔两侧等的管路上，以及其它需要识别的部位。

2.5.3基本识别色色环的涂刷间距如下表：2.5.4在管路交叉点，阀门及穿孔两侧等处，色环间距应缩短。

2.6识别符号：2.6.1用于识别管路内流体的名称和流向，由物质名称、流向组成。
