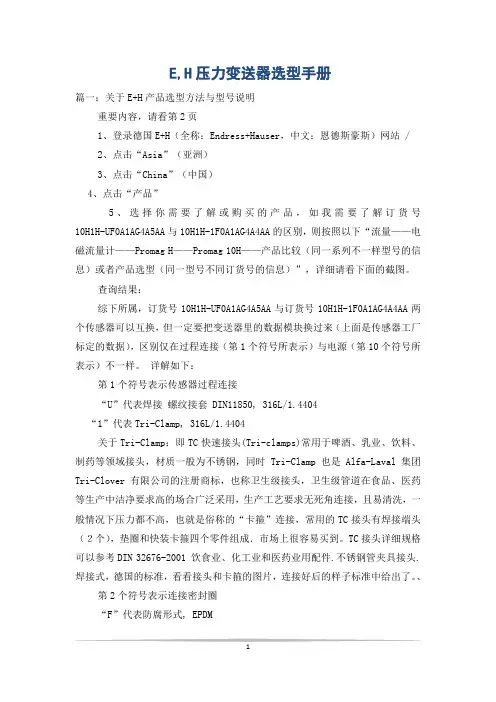

E,H压力变送器选型手册各位读友大家好！你有你的木棉，我有我的文章，为了你的木棉，应读我的文章！若为比翼双飞鸟，定是人间有情人！若读此篇优秀文，必成天上比翼鸟！篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endress+Hauser，中文：恩德斯豪斯）网站/ 2、点击“Asia”（亚洲）3、点击“China”（中国）4、点击“产品” 5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。

查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。

详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp：即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。

TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。

德国恩德斯豪斯E+H音叉液位开关我厂使用的FTL51系列一、特点FTL 51：带延伸管，最长可达3m（特殊要求可到6m）带抛光叉体，过程连接，外壳易清洗，适用于食品和制药行业，用哈氏C4（2.4610）材质的叉体和过程连接头，适用于强腐蚀性液体。

采用EEx ia、EEx de和EEx d防爆壳体，适用于危险区二、性能和优点可用于对功能安全要求为SIL2的安全系统中，遵循IEC61508/IEC61511-1标准种过程连接形式可供选择多种电子插件，如NAMUR、继电器、晶闸管、PFM信号输出：可与各种控制系统连接无需标定：快捷、低耗启动无机械移动部件：免维护、不磨损、使用寿命长叉体腐蚀监视：具有保证功能FDA认证材质（PFA Edlon）。

三、使用及安装1、限位检测：对罐内或管道内的介质进行高低液位检测适用于各种液体可用于易爆危险区食品和药品行业带抗腐性涂层特别适用于强腐蚀性介质2、测量原理：音叉按其固有频率振动，当音叉触及介质时频率减小，频率变化触发限位开关动作3、限位开关电子插件：二线制AC交流，供电回路内串接一负载场效应管输出4、测量范围：FTL 51 取决于带延伸管的探头长度，最长3000 mm/115 in介质密度：通过电子插件选择介质密度范围ρ>5g/cm或ρ>.7g/cm 3 35、电气连接:二线制AC交流供电，是与负载串连。

注意下列各项：1）状态下的驻存电流不超过3.8 mA。

2）电压时，载产生电压降电子插件，最小端子电压为19V3）状态下电子插件上压降不超过12V4）电流低于3.8 mA时，继电器不能失电此时应并联一个电阻。

6、输出信号：I=负载电流（闭路状态） <3.8mA=驻存电流（截止状态）7、安装：探头上的开关点取决于安装位置。

人机接口：显示和操作单元1）两路开关用于报警和密度切换2）LED绿灯闪烁指示通电3）LED红灯指示开关状态4）闪烁表示探头被腐蚀或电子插件损坏。

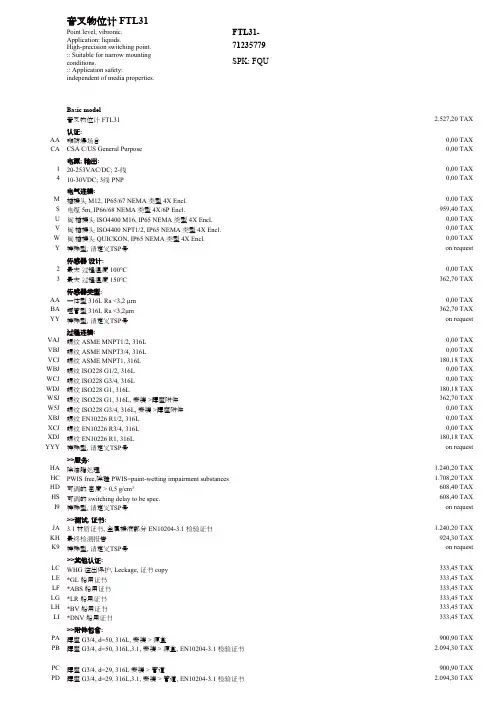

液体限位开关应用Liquiphant FTL31限位开关用于罐体、容器和管道中的液体限位检测。

还能对清洗和过滤系统，以及冷却剂罐和润滑油罐中提供溢出保护或泵空转保护。

它是浮子开关或电导式、电容式和光学传感器产品的理想替代品。

LiquiphantFTL31可以在电导率、粘附、扰动、流动状况或气泡导致其他测量原理不适用的其他场合中使用。

Liquiphant FTL31的最高过程温度为：•100 °C (212 °F)•150 °C (302 °F)不能在危险区中使用。

在卫生应用中建议使用Liquiphant FTL33。

优势•基于音叉测量原理工作，操作安全、可靠，应用范围广•坚固耐用的不锈钢外壳(316L)•通过测试磁铁进行外部功能测试•使用LED 指示灯标识现场功能检测•采用紧凑型结构设计，可以在狭小空间中轻松安装使用Products Solutions Services技术资料Liquiphant FTL31音叉限位开关TI01147F/00/ZH/03.1671330261Liquiphant FTL312Endress+Hauser目录文档信息 (3)文档符号 (3)功能与系统设计 (4)测量原理...................................4测量系统.. (4)输入 (5)测量变量...................................5测量范围.. (5)输出 (5)开关量输出.................................5工作模式.. (5)电源 (5)供电电压...................................5功率消耗...................................5电流消耗...................................5残余波动电压................................5电气连接...................................5电缆入口...................................9电缆规格..................................10过电压保护.. (10)性能参数 (11)参考操作条件...............................11开关点...................................11迟滞性...................................11重复性...................................11环境温度的影响.............................11介质温度的影响.............................11介质压力的影响.............................11开关切换延迟时间...........................11开启时间..................................11工作频率..................................11测量误差..................................11安装条件 (12)安装方向..................................12安装指南..................................12连接电缆长度. (14)环境条件 (15)环境温度范围...............................15储存温度..................................15气候等级..................................15海拔高度..................................15防护等级..................................16抗冲击性..................................16抗振性...................................16电磁兼容性(EMC)............................16极性反接保护...............................16短路保护 .................................16过程条件 (17)过程温度范围...............................17过程压力范围...............................17密度.....................................17聚集状态..................................17粘度.....................................17含固量...................................17横向负载能力...............................17机械结构 (18)设计.....................................18连接头...................................19叉体.....................................19传感器类型................................20重量.....................................23材料.....................................23表面光洁度................................24可操作性 (25)LED 指示灯................................25通过测试磁铁进行功能测试.....................25证书和认证 (26)CE 认证...................................26EAC 一致性声明.............................26RCM-Tick 认证..............................26认证.....................................26溢出保护..................................26船级认证..................................26CRN 认证..................................26检测证书..................................26制造商声明................................26压力设备指规程.............................26其他标准和准则.............................26订购信息 (27)订购信息..................................27服务(可选) (27)附件 (27)焊座.....................................27插座，电缆................................27其他附件. (28)补充文档资料 (29)《操作手册》...............................29其他文档资料...............................29证书. (29)Liquiphant FTL31文档信息文档符号安全图标电气图标特定信息图标图中的图标Endress+Hauser3Liquiphant FTL314Endress+Hauser功能与系统设计测量原理在压电晶体驱动下，Liquiphant FTL31的叉体以共振频率振动。
