音叉液位开关安装图和安装注意事项

— 1 —液位压力流量温度液体分析记录系统组件用途容液限位开关工艺自动化人员液位压力流量温度液体分析记录系统组件用途容液限位开关工艺自动化人员— 2—— 3 —内容安全须知 (5)装卸 (6)设备标识FTM50 (8)设备标识FTM51 (12)安装说明 (16)测量系统 (17)叉车长度选择 (20)故障安全方式 (25)诊断 (30)符合参考 (32)接头 (33)沉降 (50)维护 (51)技术数据 (52)附件 (54)故障查找排除 (57)备品备件 (58)修理 (61)补充文件 (62)小心！= 禁止导致错误操作或损坏— 4—— 5 —en –安全须知Soliphant M FTM50，FTM51设计用于散状物料的料位限制检测。

如果使用不当，可能产生与应用相关的危险。

限位开关只能由合格的并经授权的人员进行安装、连接、调试、操作和维修，他们应严格遵守这些操作、说明、所有相关的标准、法律要求和适用时的证书要求。

在设备附近安装一个方便的电源开关。

将该开关标记为本设备的隔离开关。

— 6 —装抓住外壳、法兰或伸缩管卸装卸抓住外壳、法兰或伸缩管— 7 —1441451：不得弯曲不得缩短不得加长不得弯曲不得缩短不得加长— 8 —1441452：设备标识订购代码通用设备标识订购代码通用— 9 —1441453：涂漆叉头完全涂漆磨光叉头叉头+管子磨光最小：最小：测试按钮小型铠装涂漆叉头完全涂漆完全涂漆磨光叉头叉头+管子磨光最小：最小：测试按钮小型铠装— 10 —1441454：铠装铝单独连接间聚脂透明盖铝铝玻璃盖玻璃盖温度隔片温度隔片高温铠装铝单独连接间聚脂透明盖铝玻璃盖玻璃盖温度隔片温度隔片高温— 11 —1441455：高温高温高温无其它单独外壳符合性声明材料（浸湿部件），检验证书高温高温高温无其它单独外壳符合性声明材料（浸湿部件），检验证书— 12 —1441456：设备标识订购代码通用设备标识订购代码通用— 13 —1441457：涂漆叉头完全涂漆完全涂漆磨光叉头叉头+管子磨光测试按钮涂漆叉头完全涂漆完全涂漆磨光叉头叉头+管子磨光测试按钮— 14 —1441458：小型铠装铝单独连接间透明盖玻璃盖玻璃盖温度隔片温度隔片小型铠装铠装铝单独连接间透明盖玻璃盖玻璃盖温度隔片温度隔片— 15 —1441459：高温高温高温高温无其它分离型外壳符合性声明材料（浸湿部件）检验证书表面精加工高温高温高温高温无其它分离型外壳符合性声明材料（浸湿部件）检验证书表面精加工— 16 —1441460：安装说明防护顶管嘴长度标准叉体短叉体最大安装说明防护顶管嘴长度标准叉体短叉体最大— 17 —1441461：订购代码电子插件测量系统直接连接订购代码电子插件测量系统直接连接— 18 —1441462：测量系统经开关装臵连接订购代码：电子插件测量系统经开关装臵连接电子插件订购代码：— 19 —1441463：开关装臵，PLC，缓冲放大器，段耦合器，变送器测量系统经开关装臵连接开关装臵，PLC，缓冲放大器，段耦合器，变送器测量系统经开关装臵连接— 20 —1441464：叉体长度选择根据容重标准叉体容重短叉体容重叉体长度选择叉体长度选择根据容重标准叉体容重短叉体容重— 21 —1441465：考虑堆积叉不可能接触罐上堆积部分。

音叉液位开关设计
音叉液位开关是一种基于声波传播原理的液位控制器，广泛应用于液体的检测、控制和保护。

设计步骤：
1.选择适合的音叉：音叉的频率和尺寸应该根据容器尺寸和液体特性进行选择。

2.选择合适的材料：音叉的材质要能够承受液体的腐蚀和高温，同时还要具有良好的传导性能。

3.确定安装位置：将音叉安装在液体的上方，避免接触潮湿区域，以免影响声波传播效果。

4.设置断电保护：当液位低于一定位置时，应该自动切断供电，以避免干转损坏音叉。

5.设定灵敏度：根据液体的特性进行灵敏度设置，以便及时探测到液位异常情况。

6.测试检验：在安装完毕后，进行测试和检验，确保音叉液位开关满足设计要求。

需要注意的是，不同种类的液体对音叉的效果会有所不同，因此在设计时需要考虑液体的种类和性质，以充分发挥音叉液位开关的作用。

2120全能型振动音叉液位开关｜测量原理及安装一、测量原理罗斯蒙特 2120 液位开关（简称“液位开关”）基于短音叉振动技术，适合几乎所有液体应用， 2120 采用音叉的工作原理设计。

使用压电晶体以音叉的固有频率对音叉进行振动。

对于这种频率的变化，可进行连续监控。

振动音叉传感器的频率根据浸入的介质而变化。

液体密度越高则频率越低。

当用于低液位报警用途时，容器或导波管内的液体向下排放流经音叉，引起固有频率的变化，这一变化被电子元件检测，从而切换输出状态。

当 2120 用于高液位报警用途时，容器 / 导波管内的液体上升并与音叉接触，又可切换输出状态。

液位开关配有“心跳式”LED，用于指示其工作状态。

当开关的输出为“OFF （关）”时， LED 闪烁，当输出为“ON （开）”时， LED 恒亮。

二、安装准备工作该液位开关可提供本安或防爆 / 防火型。

还可提供适用于普通场所的液位开关型（针对未分类的安全区域）和卫生型。

带重型法兰和延长型音叉的罗斯蒙特 2120 液位开关（简称“液位开关”）的重量可能超过 18 kg (37 lb)。

搬运、吊装和安装液位开关前需要进行风险评估。

对罗斯蒙特 2120 应轻拿轻放，请采用正确姿势。

如下图：环镜考虑因素：此液位开关设计为在开放式或封闭式储罐以及管道上安装。

它不受天气影响，能够防尘，但必须防止其受到水淹。

确保在储罐或管道外有足够的空间。

需要 30 mm (1.2 in.) 空隙，以便拆卸护盖。

务必安装金属外壳盖，使金属与金属接触，或塑料与塑料接触，从而确保正确密封。

应使用罗斯蒙特 O 形圈。

必须按照国家和当地电气规范将外壳接地。

最有效的接地方法是直接接地来获得最小阻抗。

对于带有 NPT 导管入口的金属外壳，应使用音叉的地线。

三、安装建议*避免安装在储罐进液口附近。

*避免音叉溅上大量液体。

应增加延时以减少意外开关情况。

*避免安装在热源附近。

*确保音叉不与罐壁 / 管壁或配件接触。

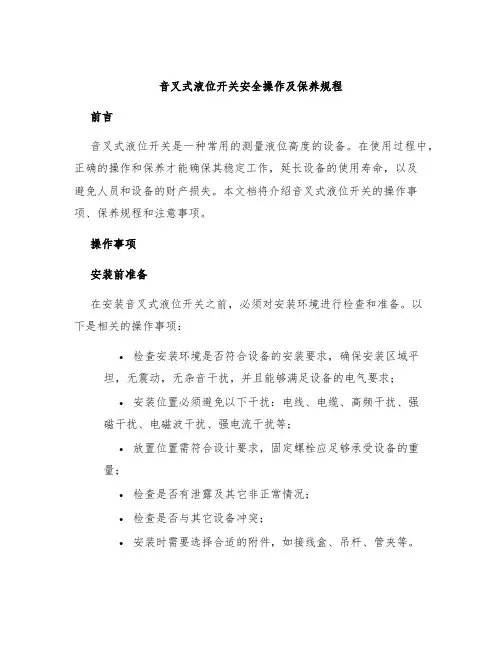

音叉式液位开关安全操作及保养规程前言音叉式液位开关是一种常用的测量液位高度的设备。

在使用过程中，正确的操作和保养才能确保其稳定工作，延长设备的使用寿命，以及避免人员和设备的财产损失。

本文档将介绍音叉式液位开关的操作事项、保养规程和注意事项。

操作事项安装前准备在安装音叉式液位开关之前，必须对安装环境进行检查和准备。

以下是相关的操作事项：•检查安装环境是否符合设备的安装要求，确保安装区域平坦，无震动，无杂音干扰，并且能够满足设备的电气要求；•安装位置必须避免以下干扰：电线、电缆、高频干扰、强磁干扰、电磁波干扰、强电流干扰等；•放置位置需符合设计要求，固定螺栓应足够承受设备的重量；•检查是否有泄露及其它非正常情况；•检查是否与其它设备冲突；•安装时需要选择合适的附件，如接线盒、吊杆、管夹等。

安装步骤进入到安装正式开始，以下安装步骤：1.拆开包装，并检查设备和附件是否有损坏；2.根据设计要求，确定开关与液位开口之间的距离，安装开关；3.安装附件，如管夹、接线盒等；4.连接开关和控制器，设置相关参数；5.进行数据校验，确保设备的正常工作。

操作注意事项在使用过程中，需要注意以下事项：1.不能使用金属物体敲打设备，以免造成正常使用中出现故障；2.不能将设备转动或者移动位置；3.定期进行设备清洗，以免积物影响测量结果；4.定期检查设备的接线是否紧固，以免长时间的使用产生松动；5.定期校准设备输出值，确保其测量数据的精确性。

保养规程每日保养每日保养包括以下内容：1.检查开关是否正常；2.观测仪表数据是否正常；3.清理设备灰尘；4.消除设备漏水问题；5.记录设备运行情况。

每周保养每周保养包括以下内容：1.检查设备连接电缆是否松动；2.清洗设备外壳；3.检查设备工作是否正常；4.记录设备运行情况。

每月保养每月保养包括以下内容：1.重新校准设备输出值，并记录在档案中；2.检查耗材是否需要更换并记录在档案中；3.清洗设备尺寸调节器，确保其准确性；4.记录设备运行情况。

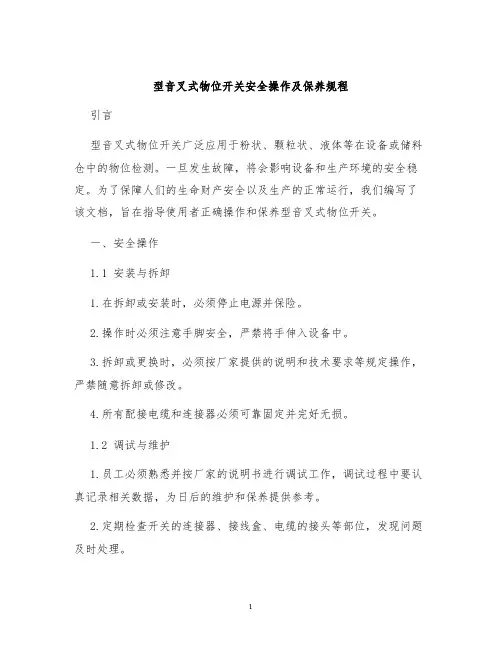

型音叉式物位开关安全操作及保养规程引言型音叉式物位开关广泛应用于粉状、颗粒状、液体等在设备或储料仓中的物位检测。

一旦发生故障，将会影响设备和生产环境的安全稳定。

为了保障人们的生命财产安全以及生产的正常运行，我们编写了该文档，旨在指导使用者正确操作和保养型音叉式物位开关。

一、安全操作1.1 安装与拆卸1.在拆卸或安装时，必须停止电源并保险。

2.操作时必须注意手脚安全，严禁将手伸入设备中。

3.拆卸或更换时，必须按厂家提供的说明和技术要求等规定操作，严禁随意拆卸或修改。

4.所有配接电缆和连接器必须可靠固定并完好无损。

1.2 调试与维护1.员工必须熟悉并按厂家的说明书进行调试工作，调试过程中要认真记录相关数据，为日后的维护和保养提供参考。

2.定期检查开关的连接器、接线盒、电缆的接头等部位，发现问题及时处理。

3.对于无法判断的问题或更换零部件时，必须请专业技术人员参与或由专业技术人员解决。

1.3 现场使用1.在使用过程中，必须根据物料的特点及开关的工作特点进行正确合理的使用。

2.若设备运行状态异常时，必须及时停机排查原因，杜绝事故的发生。

3.拆卸检修完开关后，需进行检查试运转。

在设备恢复正常工作前，必须不停地进行全面、翻转、震动、喷喉、喷淋等检查，以确保该设备可以在特定条件下运行安全可靠。

二、设备保养2.1 日常保养1.定期清洁开关及二次仪表，不要使用带有不利于表面清洁的毛巾、纸巾等物品擦拭。

2.开关应安装在通风干燥处，避免日晒和雨淋等天气的影响。

3.如需维修或清洁，必须将设备关机或拔掉插头，以免发生意外。

2.2 定期保养1.每个月对开关进行巡检，检查开关电缆的固定配饰是否稳定。

2.每六个月对开关进行彻底检查，对连接角接线等重点部位进行振动检查。

3.每年对开关进行全面检查，对整体情况进行评估、评级，并对其按照相应的标准进行保养更新。

2.3 特殊环境状态下的保养1.对于使用环境较恶劣的地方，要做好防护措施，定期检查，以保证设备的正常运行。

音叉液位开关的输出方式和接线步骤（附图）液位开关尽管种类繁多，但其接线方式其实大同小异。

下面以计为音叉液位开关为例，就音叉液位开关的输出方式以及接线步骤简要介绍如下，希望对大家有所帮助。

一、音叉液位开关的接线图：音叉液位开关在接线时，请按照如图1和图2所示方式进行安全接线：图1继电器输出方式图2二线制输出方式①电源输出端①电源输入端 8/16mA信号输出端②③继电器信号输出端，DPDT目前，计为Ring-11音叉液位开关有继电器和二线制2种输出方式：图1为继电器（双刀双掷）输出方式。

图1左下角标识“1”接直流“+”或交流“火线”，标识“2”接直流“-”或交流“零线”，交直流通用，有内部电路智能识别，必须注意的是，直流供电范围是20～72VDC，交流供电范围是20～253VAC；标识“3-4”和“6-7”为2组继电器的常闭输出，“4-5”和“7-8”为继电器的常开输出，是接常闭点或者常开点，应依据用户使用要求确定；图2为二线制输出方式。

标识“1-2”既是仪表的直流电源输入（范围：10～36VDC），也是仪表的输出，仪表内部电路将控制整个环路的电流恒定为8mA（安全模式）和16mA（报警模式），也即这2个电流分别标识音叉头是否接触液体（有料无料）,另外为了提升Ring-11的自检功能，除8mA和16mA电流外，增设了一个回路电流为<2.3mA的仪表故障电流，也就是说当电路回路电流小于2.3mA时，证明音叉液位开关本身出了故障，建议返厂检修。

二、计为Ring-11音叉液位开关接线步骤：对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

请按照如下步骤进行操作：(1)打开外壳盖；(2)松开电缆螺纹接头上的锁紧螺母；(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；(4)将电缆穿过电缆螺纹接头插入外壳中；(5)用螺丝刀打开接线端子；(6)按照接线图将芯线末端插入接线端子中；(7)用螺丝刀拧紧接线端子；(8)通过轻拉接入的电缆线来检查接线是否牢靠；(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；(10)拧上外壳盖。

快速安装指南00825-0106-4030, Rev GB2022 年 3 月Rosemount™ 2120 液位开关振动音叉快速安装指南2022 年 3 月内容关于本指南 (3)安装 (5)准备电气连接件 (11)接线和通电 (26)组态 (30)操作 (32)2Rosemount 2120 液位开关2022 年 3 月快速安装指南1关于本指南本快速安装指南提供 Rosemount2120的基本安装指导。

更多说明，请参阅Rosemount 2120参考手册。

手册和本指南的电子版本亦可以从/Rosemount获得。

1.1安全信息警告不遵守安全安装与检修准则，可能导致死亡或严重受伤。

请确保由取得相关资质人员按照相应的操作规程安装物位开关。

只能使用本手册中规定的物位开关。

只能使用本手册中规定的物位开关。

带重型法兰和延长型音叉的物位开关的重量可能超过 37 lb. (18 kg)。

搬运、吊装和安装物位开关前必须执行风险评估。

修理设备（例如更换组件等）可能危害安全性，在任何情况下都是不允许的。

警告爆炸可能会导致死亡或严重受伤。

验证物位开关的工作环境符合相应的危险场所认证。

在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易燃现场接线实践安装仪表。

在隔爆以及非易燃型安装中，不得在液位开关通电的情况下拆卸壳体盖子。

为满足隔爆要求，壳体盖子必须完全盖上。

警告触电可能导致死亡或严重受伤。

不得接触引线或接线端子。

引线上可能存在的高压会导致触电。

在进行物位开关接线时，请确保物位开关的电源处于关闭状态，并且与任何其他外部电源连接的线路均处于断开状态，或者没有通电。

确保接线符合电流要求，且绝缘符合电压、温度和环境要求。

快速安装指南3快速安装指南2022 年 3 月警告过程泄漏可能导致死亡或严重受伤。

请务必轻拿轻放物位开关。

如果过程密封件受损，气体可能会从容器（储罐）或管道中逸出。

警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。

液位开关安装步骤说明书一、概述液位开关是一种用于检测液体高低水平的仪器设备，广泛应用于各种液体容器的液位监控和控制。

为了确保液位开关能够正确安装和操作，本文将详细介绍液位开关的安装步骤，并提供相关的注意事项和技术要求。

二、安装前的准备工作1. 确认液位开关的规格和型号，并核对相应技术资料，以便了解安装要求和技术参数。

2. 检查液位开关的外观和配件，确保没有损坏或缺陷。

3. 准备安装所需的工具和材料，包括螺丝刀、扳手、密封材料等。

三、液位开关安装步骤1. 确定安装位置：根据实际需要和安装要求，在液体容器上选择合适的位置进行安装。

同时，确保安装位置平坦、牢固，并有足够的空间容纳液位开关。

2. 清洁安装位置：使用清洁剂或干净的布将安装位置进行彻底清洁，确保表面没有灰尘、油脂等杂物，以便保证安装质量。

3. 安装支架：根据液位开关的型号和安装要求，将支架（如果有）安装在已经清洁的位置上。

支架应牢固并能够固定液位开关。

4. 安装液位开关：将液位开关放置在安装位置上，并用螺丝固定在支架上或直接固定在容器上。

固定时应注意力度适中，避免损坏液位开关或容器。

5. 连接电缆：根据液位开关的接线要求，将电缆与液位开关正确连接。

确保连接牢固，避免电缆松动或接触不良导致故障。

6. 密封处理：为防止液体泄漏或渗入液位开关，应在连接接口处进行密封处理。

可使用适当的密封材料或胶水进行密封，确保接口处完全密封。

7. 调试测试：完成安装后，进行液位开关的调试测试。

确保液位开关能够正常工作并准确地反映液位的高低变化。

四、注意事项1. 在安装过程中，注意保护液位开关的外壳和连接接口，避免碰撞或损坏。

2. 根据液体特性选择合适的液位开关型号，并确保其能够适应液体的温度、压力等工况参数。

3. 使用适当的工具和力度进行液位开关的安装和固定，避免过度拧紧或松动导致损坏。

4. 在进行电缆连接时，确保电源处于断开状态，避免触电或电器设备受损。

5. 如需进行定期维护或更换液位开关，应按照相应的维护手册或操作说明进行操作，确保正确和安全。

音叉液物位开关安全操作及保养规程音叉液物位开关是一种常用的液位传感器，其工作原理是振动传感器，可以通过研究物料流动情况来探测物料的液位变化。

因此，在使用音叉液物位开关时，需要注意一些操作和保养规程来确保其安全和长期使用。

一、安全操作规程1. 安装位置•安装位置应选择在合适的位置，方便安装和检修。

通常，应选择在容器的侧面、顶部或底部，而不是直接将其安装在侧壁中心或顶部中心。

•安装时应采取距离邻近装置至少50毫米的距离，避免未知因素对仪器的工作造成干扰。

•音叉液物位开关应垂直安装，不能受到外界力的影响。

•确保安装位置和方向正确后，应紧固安装螺丝，以确保不松动。

2. 适用介质•音叉液物位开关适用于干燥或湿润的粉状、颗粒状、液体物质，但不能用于太干燥或太湿润的物料。

•禁止在爆炸性介质条件下使用，如有必要，应提前通知相关部门安排消防措施。

3. 操作方法•在使用前，应仔细检查音叉液物位开关有没有暴露、损坏等问题，并根据厂家的要求进行操作。

•开关应在无介质时进行测试，在面对介质后才进行调试和使用。

•调试应操作人员按照规程进行，严禁擅自操作或改变工作状态。

•操作时应注意安全，禁止将手指、衣服等随意插进机器内部。

4. 维护保养•正常使用后，应对可移动部件润滑等保养工作。

•每次使用后，应清洗音叉液物位开关的表面，防止物料粘附对测量造成影响。

•相关部门应根据情况定期进行保养，同时注意及时更换有问题的关键部件。

二、安全问题及解决方案1. 音叉液物位开关异常报警•产生原因：开关故障或介质不正常。

•解决方法：检查机器是否处于正常状态，根据故障原因进行检修或报废。

•注意事项：不要忽略异常报警信息的提示，及时排除故障和保养机器，以确保正常工作。

2. 污染物料对仪器的影响•产生原因：一些物料可能会粘住或损坏音叉液物位开关的传感器。

•解决方法：及时清洗污染物料，防止对仪器造成影响。

•注意事项：工作人员在作业时应尽可能确保物料处于正常状态，并时常清理污染物料残存。

在线式音叉液位开关安全操作及保养规程引言在线式音叉液位开关是一种常用于工业自动化系统中的设备，它可以实时测量液体的液位，并根据液位的变化控制流程操作。

为了确保设备的正常运行和安全使用，进行正确的操作并进行定期的保养是非常重要的。

本文将介绍在线式音叉液位开关的安全操作和保养规程。

1. 安全操作规程在线式音叉液位开关的正确操作可以确保设备的正常工作和防止意外事故的发生。

以下是一些安全操作规程：1.1 确认安装位置在使用在线式音叉液位开关之前，需要仔细确认设备的安装位置。

确保设备能够正常接触液体，并且没有任何物体阻挡音叉的运动。

如果设备安装位置不当，可能会导致液位测量不准确或开关无法正常工作。

1.2 关注工作温度范围在线式音叉液位开关通常有工作温度范围的限制。

在使用设备之前，要确认液体的温度是否在设备的工作范围内。

超出工作温度范围使用设备可能会导致设备损坏或不准确的液位测量。

1.3 正确连接电源和信号线在线式音叉液位开关通常需要连接电源和信号线。

在连接电源之前，要确保电源电压与设备要求的电压相匹配。

在连接信号线时，要按照设备的接线图正确连接。

接线不正确可能导致设备工作异常或无法正常工作。

1.4 调试和测试在安装完在线式音叉液位开关后，需要对设备进行调试和测试以确保其正常工作。

可以通过手动操作液位测量，观察设备是否能够正确响应。

如果出现任何异常情况，应及时排除故障。

2. 保养规程定期的保养可以延长在线式音叉液位开关的使用寿命并提高设备的性能。

以下是一些保养规程：2.1 清洁设备在线式音叉液位开关需要保持清洁，以确保正常工作。

定期使用干净的布或纸巾清洁设备的外观，并确保设备周围没有灰尘或杂物。

不要使用含有酸性或碱性成分的清洁剂，以免损坏设备。

2.2 定期校准在线式音叉液位开关的测量精度可能随时间而变化。

定期进行校准可以确保设备的准确性。

校准过程应按照设备的说明书进行，遵循正确的操作步骤。

2.3 定期检查连接定期检查在线式音叉液位开关的连接是否紧固，并确保电源和信号线没有松动或损坏。

液位开关的安装调试注意事项液位开关适用于水塔、水池、高层建筑水箱、膨胀水箱、排水坑、化工池、储罐等大气或压力容器的液位测量，以及污水和高粘度液体的液位测量。

已纳入工厂常用电气设备手册。

是国内理想的液位测量仪器。

与其他信号机相比，它具有以下优点：该产品完全克服了易失效、滑轮浮球型易受潮腐烂、电容、电感、超声波电路复杂易失效的缺点。

关键部件干簧管引进日本设备生产，开断能力大（可选≌ 22V 5a），性能可靠，使用寿命长，规格型号齐全，适用于各种工况和安装方式，投资少、安装快、安装高度和维护方便，灵活的安装方法，包括容器内部、外部和顶部。

安装在容器外部的信号器、传感器和外套管由不锈钢和高硼硅酸盐玻璃制成。

高硼硅酸盐玻璃除氢氟酸、纯碱、热磷酸外，还能抵抗酸、碱、盐的腐蚀，其突变温差可达180℃。

它不仅可以就地显示容器的液位，还可以远程传输信号。

安装调试注意事项：1.对于液位开关和传感器的安装，请根据详细的应用现场和说明书2.安装时，液位开关的限位低于容器的液流口，否则当液体到达液流口时，液位会不断下降，使浮子无法浮到液位，使液位开关不能恢复信号而工作3.当用户订购的液位开关和传感器与现场要求不一致时，要求电气专业停止调整。

其他工作人员不得在探测管外拔出管线或移动浮子限位卡，以免收到信号或保护管内元件。

调整时，应根据实际需要对管线进行改造后放入管内，用万用表测量通断情况，并将限位卡的标识限制在高低位置。

为避免临时操作后磁钢退磁，触点应移离限位卡10mm。

不要随意设置限位卡，使浮子无法就位并驱动干簧片，导致液位开关4.分段连接的液位开关，连接处的接头螺纹应用原料带包裹，并用重型卡箍紧固，严防被测液体漏入管道，造成泄漏和短路，从而保护液位开关，严重危及生命5.当n级液位开关检测管长度大于2.5m时，下端应与容器底部或侧壁流动牢固，防止液体冲击，使浮子自由滑动6.W型液位开关下的真实接收器与容器之间的开口应焊接牢固，阀门应疏通。

上海驰控音叉液位开关ckyc-001说明书一、安装指南（1）安装前说明在安装之前，请再次确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保仪表在安装后能够正常使用。

（2）安装一般地，音叉液位开关可以根据需要安装在任何位置，可以水平安装、也可以垂直安装或倾斜安装。

当被测介质具有粘稠性时，为了减少或避免出现挂料现象，请将仪表垂直安装。

（3）安装方向安装音叉液位开关时，应使叉体面和液体升降或流动保持方向一致，可以避免挂料或由于介质对叉体的阻力而产生的测量误差。

（4）避开入料口如图2，音叉液位开关安装位置的选择时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。

（5）压力/真空对于过压或欠压的容器或管道，必须保证过程连接处的密封完好性。

安装之前应确认好密封材料是否满足现场过程温度和过程压力的要求。

（6）防潮当仪表安装在户外或有潮气的环境中，如遇到下雨或村在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表，如图3所示。

二、接电（1）安全提示（a）从安全角度考虑，只有在断电的情况下才能进行接线；（b）对于防爆型仪表接线时必须遵循相关防爆的接线要求。

（2）接入电缆音叉液位开关的电缆一般采用横截面为圆形的通用电缆。

电缆横截面直径为5-9mm，否则无法确保电缆入口的密封效果。

如果您需要使用其它规格的电缆，请使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

（3）接线图接线时，请按照如图4和5所示方式进行安全接线。

（4）接线步骤对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

请按照如下步骤进行操作：（a）打开外壳盖；（b）松开电缆螺纹接头上的锁紧螺母；（c）去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；（d）将电缆穿过电缆螺纹接头插入外壳中；（e）用螺丝刀打开接线端子；（f）按照接线图将芯线末端插入接线端子中；（g）用螺丝刀拧紧接线端子；（h）通过轻拉接入的电缆线来检查接线是否牢靠；（i）拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；（j）拧上外壳盖。

标准型音叉液位开关安全操作及保养规程前言标准型音叉液位开关是一种常用的液位检测仪器，其采用声波原理进行液位的检测，具有响应速度快、精度高、适用范围广等特点，被广泛应用于液态物料的检测领域。

为了保证标准型音叉液位开关的正常使用，确保生产安全、提高生产效率、延长设备寿命，本文将详细介绍标准型音叉液位开关的安全操作及保养规程。

一、安全操作规程1. 环境要求在使用标准型音叉液位开关时，应确保其工作环境符合以下要求：•温度：-20℃~+60℃；•湿度：10%~90%，无结露；•振动：频率范围20~2000Hz，加速度0.5g；•电磁场：按GB/T 18268-2009或IEC61000-4标准进行试验，符合4级要求；•含尘量：不大于0.05g/m³2. 接线及电气安全在安装标准型音叉液位开关时，应注意以下安全事项：•严格按照使用说明书上的接线图进行接线；•在接线前，应先确认是否有有效的接地线，确保接地可靠；•接线时应断开电源，动作前应检查及恢复机械部分、电气部分的组装及接线的可靠性；•电源电压应为标准额定电压±10%，保证电气元件的正常工作；•在更换电源接线或更换电源端子时，应断电，防止短路和误碰电源引起伤害。

3. 操作规范在使用标准型音叉液位开关时，应遵循以下操作规范：•严格按使用说明书要求进行操作；•减少人为因素引起的误操作，操作时应保持清醒、冷静和安全的状态；•检查电缆和接口的状态，确保其正常；•当液位超过液位开关最大检测范围时，避免产生过度振荡，以免影响检测的精度和准确性；•在检测到液位变化而触发报警时，应及时进行处理，避免造成不必要的损失；•定期、定时开展检查和维护工作，保证设备持续、稳定、高效地运行。

二、保养规程1. 操作注意事项在日常使用过程中，应注意以下事项：•在拆卸液位开关时，应先切断电源及相应信号输出线，确保安全；•更换墨汁、电磁阀时，应到指定维修点进行维修；•定期检查和清洗仪器内部，保持仪器干燥、清洁；•定期对电气元器件进行接触界面和绝缘状态的检查，以便及时发现问题和排除出现的隐患；•更换电磁铁、检查电气元件时，应该用专用钳子进行拆卸和安装，避免损坏元件；•在拆除仪器时，应根据规定使用相应工具，避免不必要的损坏。

音叉式物位开关料位开关安全操作规定前言为了保障生产安全，避免意外事故的发生，有效地保护人员和设备的安全，制定此规定，规范音叉式物位开关和料位开关的安全操作方法。

音叉式物位开关安装1.在安装前，应对设备进行彻底的清洗，并确认安装地面表面是否平整、干燥、无杂物。

如果非平整地面，应在其上安装水平机座。

2.在安装时，应按照设备使用手册的说明进行，确认设备固定后不能出现松动、晃动等现象。

同时，应检查设备的电缆连接是否牢固，不会因机器的震动而松动。

使用1.在使用前，应检查设备是否处于工作状态。

同时，应检查设备的指示器是否正常显示。

2.使用时，应避免使用金属工具直接接触设备，以免导体短路引起火花。

3.在使用中应定期检查设备的运行状况，如发现异常情况及时排除故障。

1.在维护前，应切断该设备的电源，并进行有效的安全控制措施。

2.每三个月进行一次维护，对设备进行清洗，确认机座、电缆及机器本体是否出现不正常磨损或松动。

3.如果设备表面附着腐蚀性物质，应使用相应的清洁剂进行擦拭，并保证设备的表面光洁度。

料位开关安装1.在安装前，应先对设备进行清洗，以保证安装环境的卫生和清洁程度。

2.安装时要根据设备的安装说明书，按照操作规程进行安装和固定，确保安装时不出现不稳定和倾斜的情况。

3.安装固定后，要把设备的电缆接线进行牢固，确保设备的电缆不会因机器震动而脱落。

使用1.使用前，应检查开关指示器是否正常，以确保设备已经处于正常工作状态。

2.在使用过程中，应定期检查设备的运行状况，如发现异常情况及时排除故障。

3.操作时应避免使用金属工具直接接触设备，以免导体短路引起火花。

1.在维护前，应切断设备的电源，并进行有效的安全控制措施。

2.光学转换装置的光源应定期维护，使其保持清洁，以确保工作正常。

3.定期对设备进行清洗，保持设备的表面整洁无污染物。

总结安全操作规定是品质保障和安全生产的有效制约，也是工作效率和经济效益的保证。

因此，在使用音叉式物位开关和料位开关时，必须严格遵守相关操作规范，保障设备的安全稳定运行，确保物料的质量和生产安全。

Tianjin Bily Science and Technology Development Co., Ltd.BL-YW510音叉液位开关应用领域：适用于所有液态介质的液位控制，同时适用于可流动的固体介质。

一、概述BL-YW510系列音叉液位开关是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由只能电路来进行检测，处理并将之转换为一个开关信号。

音叉式液位开关可测多种液位，具有高/低故障安全限位开关，溢流或空运转保护，泵控制，显示管道内有/无流动等功能。

二、产品特点带智能电路的两用液位开关，适用于轻的，易于流动的固体多种输出形式：直流电流输出型，继电器接点输出型，直流电压输出型通过高频激励，实现极优异的抗噪声干扰能力固定安装设备，安装简单免维护开关的工作与液体的电导率，介电常数无关音叉式液位开关几乎适用于所有的液体介质，如具有爆炸性和非爆炸性危险的液体，腐蚀性液体（酸，碱）高粘度液体等。

它不受泡沫，涡流，气体的影响。

同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。

三、技术参数介质温度范围-20~120度环境温度-20~60度环境湿度≤95%RH被测介质液体，粉末或颗粒状固体被测介质密度固体≥0.1g/cm3；液体≥0.7g/cm3被测固体颗粒尺寸≤10mm最大液体粘度＜1000mm2/s被测介质安息角≤50°压力范围≤10Mpa材料: 壳体压铸铝合金；叉体：1Cr18Ni9Ti外壳防护等级IP65连接方式G 1’’螺纹（最小可以做到1’’），法兰（用户选定）供电电压DC24V;AC220V 50Hz输出信号2线制5A 220V AC；3A 24V DC；3线制继电器输出音叉振动频率300±50Hz四、仪表选型型 号 说 明Tianjin Bily Science and Technology Development Co., Ltd.BL-YW510 ─□ /□/□ /□/□ 叉体形式 X小巧型 N标准型 L延长型（后接数字为叉体长度） 工作电源及输出信号 A DC12~55V（NPN 集电极开路输出） BDC24V（继电器输出） CAC25~250V（两线制输出） 工作环境 O常温型（-20~60度） H中温型（-20~120度） 连接方式 G螺纹连接（需客户选定） F法兰连接（需客户选定） 危险等级I本安型 E 隔爆型 五、外形尺寸1.标准型2.加长型Tianjin Bily Science and Technology Development Co., Ltd.六、仪表接线产品端子图及系统接线●直流24V 供电继电器输出时的系统连线如图1 所示。

液位开关安装指南说明书一、简介液位开关是一种用于检测液体的高低水平的设备。

本安装指南将介绍液位开关的安装步骤，以确保正确且可靠地安装和使用该设备。

二、准备工作在开始安装液位开关之前，请确保具备以下准备工作：1. 所需工具：螺丝刀、扳手、电缆剪刀等。

2. 确保安装位置符合液位开关的要求，并且周围环境无杂物阻碍。

三、安装步骤1. 将液位开关固定在安装位置上：a. 使用螺丝刀或扳手将液位开关的底部支架螺丝固定在安装位置上。

b. 确保底部支架牢固地固定在垂直位置，并且不会因外力而移动。

2. 连接电缆：a. 使用电缆剪刀剥离电缆外皮，露出内部导线。

b. 根据液位开关接线端子的标识，将对应的导线连接好。

确保连接牢固且无松动。

3. 调整液位开关的灵敏度：a. 根据实际需求，通过旋转液位开关上的灵敏度调节螺母，调整液位开关的触发水平。

b. 调整时需注意，确保液位开关在目标液体的实际水平高度触发。

4. 测试液位开关的功能：a. 完成安装后，接通液位开关所连接的电源。

b. 小心地将液位开关放置在目标液体中，观察液位开关是否正常触发。

c. 若液位开关触发正常，即可继续下一步操作。

若异常，请重新检查安装。

5. 固定电缆：a. 使用电缆夹具或者绑扎带等工具将电缆固定在适当的位置，确保电缆不会被外力拉扯或损坏。

6. 安装保护罩：a. 若环境条件需要，可使用适当的保护罩将液位开关进行外部保护，以防止机械损坏或者灰尘积累。

四、注意事项在安装液位开关时，请注意以下事项：1. 严禁在操作过程中使用暴力装配，以免损坏设备。

2. 请确保电源线的接头处绝缘良好，以避免电气故障。

3. 放置液位开关时，谨防摔落和撞击，避免损坏内部元件。

4. 定期检查液位开关的工作状态，如发现异常，请及时维修或更换设备。

五、结语本安装指南提供了液位开关的安装步骤和注意事项，并有助于您进行正确和安全的装配。

请务必根据指南进行操作，并确保遵守安全规范，以确保液位开关能够正常工作并提供可靠的液位检测服务。
