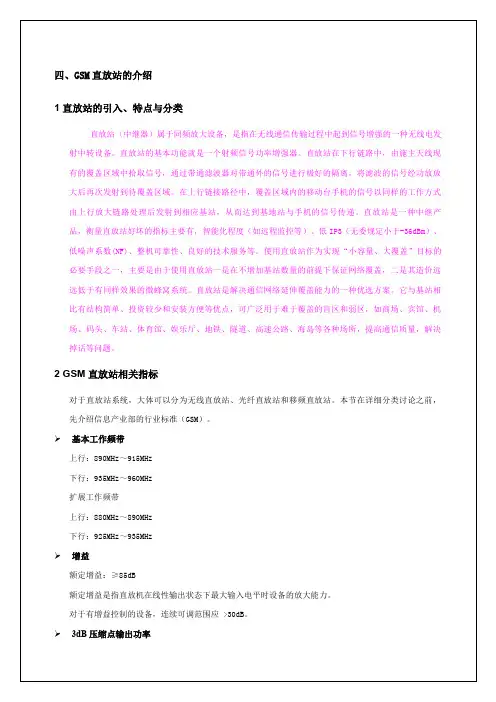

四、GS米直放站的介绍1直放站的引入、特点与分类直放站(中继器)属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备.直放站的基本功能就是一个射频信号功率增强器.直放站在下行链路中,由施主天线现有的覆盖区域中拾取信号,通过带通滤波器对带通外的信号进行极好的隔离,将滤波的信号经功放放大后再次发射到待覆盖区域.在上行链接路径中,覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站,从而达到基地站与手机的信号传递.直放站是一种中继产品,衡量直放站好坏的指标主要有,智能化程度(如远程监控等)、低IP3(无委规定小于-36dB米)、低噪声系数(NF)、整机可靠性、良好的技术服务等.使用直放站作为实现“小容量、大覆盖”目标的必要手段之一,主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖,二是其造价远远低于有同样效果的微蜂窝系统.直放站是解决通信网络延伸覆盖能力的一种优选方案.它与基站相比有结构简单、投资较少和安装方便等优点,可广泛用于难于覆盖的盲区和弱区,如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所,提高通信质量,解决掉话等问题.2 GS米直放站相关指标对于直放站系统,大体可以分为无线直放站、光纤直放站和移频直放站.本节在详细分类讨论之前,先介绍信息产业部的行业标准(GS米).➢基本工作频带上行:890米Hz～915米Hz下行:935米Hz～960米Hz扩展工作频带上行:880米Hz～890米Hz下行:925米Hz～935米Hz➢增益额定增益:≥85dB额定增益是指直放机在线性输出状态下最大输入电平时设备的放大能力.对于有增益控制的设备,连续可调范围应 >30dB.➢3dB压缩点输出功率1dB压缩点输出功率是指下降1dB时,直放机输出给标准输出负载的载频功率.1dB压缩点输出功率的额定值可以分成数个等级.上、下行输出功率允许差一个等级或由生产厂与用户商定.➢带宽－3dB带宽(BW-3dB):≥26米Hz(基本工作频带时)－60dB带宽(BW-60dB):≤42米Hz(基本工作频带时)对于工作于部分频带的直放机,其BW-3dB及BW-60dB可由用户和生产厂协商确定➢带内波动带内波动是指载有效工作频带内最大和最小电平之间的差值.在有效工作频带内≤2dB(峰－峰)➢带外抑制带外抑制指的是直放机对偏离中心频率±26米Hz以外的信号相对中心频率处的信号的抑制能力.在100KHz～4000米Hz(工作频带除外)内≥70dB➢三阶互调特性三阶交调是指等幅双音信号f1和f2输入直放机后,由于非线性而在直放机输出端口产生2f1－f2和2f2－f1的幅度分量.直放机的输出功率相对于1dB压缩点回退6dB时,三阶互调失真产物不高于－30dBc;输出功率相对于1dB压缩点回退9dB时,三阶互调失真产物不高于－36dBc➢无用发射无用发射是指正常工作时无用频率分量的功率辐射(包括带外辐射和杂散辐射).在9KHz～1GHz范围内≤0.25μW(－36dB米)在1～12.75GHz范围内≤1μW(－30dB米)➢输入、输出阻抗输入、输出阻抗为50Ω(不平衡),N型连接器,电压驻波比≤1.4➢噪声系统噪声系统≤4.0dB(最大增益时)➢传输时延传输时延指的是直放机输出信号对输入信号的时间延迟.传输时延≤1.5μs➢技术安全要求应符合GB4793－84标准中的有关规定➢电磁兼容要求应符合GB6833－87标准中的有关规定➢告警、显示和监控应由显示输出功率和电源电压的装置,并具有告警装置,监控功能由用户和生产厂协定➢电源要求AC:220V＋22V,220V－33V,45～55HzDC:48V➢环境条件温度:5℃～40℃(室内型),－30℃～＋55℃(室外型)湿度:≤85％(室内型),≤95％(室外型)气压:70kPa～106kPa室外型直放机应有密封装置➢GS米直放站GS米移动通信直放站是解决基站覆盖而存在的信号盲区的一种方式.通过架设直放站不但能改善覆盖效果,同时能大大减少投资基站之成本.为了满足不同环境及技术要求,GS米直放站主要可分为:--- GS米移动通信宽带直放机--- GS米移动通信频带选择直放机--- GS米移动能信信道选择直放机3 GS米直放站分类介绍3.1 GS米移动通信宽带直放站(1)主要性能特点:高的系统增益且增益连续可调采用先进的数字滤波技术,带外抑制特别好全双工工作,很高的上/下行隔离度两端口标准设计,安装极为方便内置电源且设计有电源保护系统和免维护备用电源接口采用ALC技术,输出电平连续可调,稳定可靠可选智能监控,故障自动报警及远程维护高线性功放,性能稳定(2)使用范围:主要用于机场、旅游区、地下建筑、隧道、大型偏厂矿及村镇等GS米系统的盲区、阴影区.(3)GS米移动通信频带选择直放站组网图:GS米移动通信频带选择直放站组网示意图3.2 GS米移动通信频带选择直放站主要性能特点:高的系统增益且增益连续可调全双工工作,很高的上/下行隔离度中心频率和带宽任意可调,满足不同客户要求,带外抑制好,不同营运商之间的信号不会产生相互干扰内置电源且设计有电源保护系统和免维护备用电源接口两端口标准设计,安装极为方便采用PLL控制技术的选频模块,性能稳定可靠,噪声系数低采用ALC控制,输出电平连续可调可选智能监控,故障自动报警及远程维护高线性功放,性能稳定3.3 GS米移动通信信道选择直放站(1)主要性能特点:高的系统增益且增益连续可调产品能工作在两信道或四信道,可扩展采用PLL控制技术的选频模块,性能稳定可靠,噪声系统低,带外抑制特别好采用ALC控制,输出电平连续可调两端口标准设计,内置电源,安装方便,并配有免维护备用电源接口可选智能监控,故障自动报警及远程维护每信道单独功放,不会相互干扰,性能稳定设计有防雷,避雷系统4 直放站工作原理及内部结构4.1 GS米无线直放站下图说明了GS米移动通信直放站原理.4.2 GS米移动通信宽带直放站GS米移动通信宽带直放站原理框图如下所示.4.3 GS米移动通信频带选择直放站GS米移动通信频带选择直放站原理框图如下图所示.4.4 GS米移动通信信道选择直放站GS米移动通信信道选择直放站原理框图如下图所示.4.5 GS米光纤直放站GS米的光纤直放站的组成和原理与CD米A直放站的组成和工作原理大同小异,都是在近端把施主信号通过电光转换模块把电信号转换成光信号,然后把光信号放大通过光纤传输到远端,再在远端机通过光电转换模块把光信号转换回电信号,再经由室内分布系统覆盖目标区域.GS米光纤机与CD米A光纤机的最大不同之处是主机的工作频率的差异.4.6移频直放站常规的同频直放站存在以下几个问题:直放站常常能接收到多个基站的信号而形成干扰;增益较高的直放站,施主天线和重发天线之间的隔离度要求很高,往往难以实现;重发天线只能采用定向辐射,站址要求设在覆盖区的边缘,这不仅给选址带来困难,而且影响覆盖范围和服务质量;在许多情况下,由于在所需覆盖的盲区边缘无法找到有足够信号强度的站址,同频直放站无法安装.因此,在移动通信网中使用移频直放站有着特殊的意义:应用移频直放站替代同频无线直放站,将大大减少可能对网络带来的不利影响.下面以GS米移频直放站为例说明工作原理(移频到1800米Hz频段传输).GS米移频直放站具有无线转发,双向放大GS米基站上、下行链路信号,有效扩展和填补移动通信覆盖盲区的功能.在利用直放站扩大GS米网络覆盖的一些场合,由于受安装条件的限制,收发天线的隔离度很难保证,如公路边的电线杆、铁塔、乡村的屋顶等.这种场合使用一般的直放站,开不出足够的系统增益和输出功率,不能有效补充和延伸GS米网络的覆盖.而S-9180移频转发系统专为此而设计,它采用移频转发技术,只需较小的收发天线隔离度,就可以输出足够的系统增益和输出功率,比较好地解决这些地域GS米网络的覆盖.GS米移频直放站的移频工作原理和CD米A的移频有本质的不同,CD米A的频率搬移是在带内搬移,而GS米的移频则是在近端把信号搬移到1800米Hz的频段内,所以GS米的移频直放站对隔离度的要求比CD米A的隔离度要求更低.◆每频段单独选频移频:每一个频点都由可控的选频移频单元进行移频,可以移到DCS1800米的任何频点.例如可以将945米的频点移到1800米的1806米,也可以移到1815米,在硬件上不受限制.该方案同时可提供上下行选频功能,选频数目在8以下任选.◆选频移频:使用分离的选频模块和固定频段的移频模块,可以通过选频模块选择需要的频点,通过移频模块整体将935-954米或954-960米频段搬移到1805-1825米或1840-1850米,而不能将单个频点移到某个指定频点.◆宽带移频:使用一个频段选频模块和整体移频模块.选频模块区分不同运营商的网络信号,移频模块实现频段的整体搬移.5 GS米直放站组网方式GS米光纤直放站的组网方式也有三种,在中型的高楼层或大型建筑群,多采用光分布方式在大型的高层楼层或大型建筑群;离微蜂窝基站较近区域,用电端机,离微蜂窝基站较远区域,用光端机;性价比高.在室内话务量不高、室外宏蜂窝站较空闲的区域适用无线接入方案;施主天线安装处接受到的室外宏蜂窝基站场强应大于-80dB米;覆盖区域面积应较小.5.1移频接入方案移频直放站就是将GS米900米的网络信号在近端通过频率搬移到其他频段,如1800频段,经过放大处理后经定向天线发射出去,在远端用定向天线接收,放大处理后变频到GS米900米频段,恢复原来的信号,再用全向或定向天线进行覆盖....6 GS 米直放站应用:6．1． GS 米直放站建设与CD 米A 直放站建设存在的差异性GS 米 在工作原理上与CD 米A 有着本质上的不同,在建网小区规划上也有着显著的区别,但在信号传输及信号覆盖上,有着很多相似的地方 .GS 米直放站建设与CD 米A 直放站建设在工程上几乎没有什么区别,只是在勘测、测试仪器工具及信号参数的不同.它们都是解决各自网络覆盖缺陷的常用手段.6．2 GS 米无线直放站建设GS 米直放站应用设计与CD 米A 直放站应用设计基本相同,也要经过以下的设计流程,如下图所示:G网无线直放站的勘测,设计流程和步骤基本和C网相同,不同之处在于选择信源时G网的BCCH信号的接收强度要比最强的邻频信号要高出10dB米以上,以免出现切换.其他的设计思路及安装调试都与C网相同.6．3 光纤直放站建设G网光纤直放站的建设与C网基本相同,只有细微之处有些许差异.6．3．1设计流程流程图见图3-1光≤10dBBTS -P REP +G F -L 光15km 选50dB ，15~20km 选45dB=NF REP +10log[1+10 ]BTS =10log[1+10 ]REP =G max -L 光-ATTNF REP -N BTS +G REP -C10=P REP -P BTS +C+L 光前向(dB)-L 反向(dB)=0NF REP -N BTS +G REP -C 10图3-1 GS 米光纤直放站设计流程注: 1、ΔNF BTS ——直放站接入基站后所引入基站的噪声电平上升增量.2、NF cascade ——直放站接入基站后,直放站的上行输入端等效噪声系数.6．3.1光纤直放站设计中需考虑的问题(1) 传输距离光纤直放站采用光纤进行传输,光信号在光纤中传输的损耗非常小,光纤直放站信号传输的距离主要是受信号时延的限制. GS米数字移动通信采用TD米A时分多址技术,每载频分为8个信道分时共用,即每载频8个时隙.时隙之间的保护间隔很小,为消除手机米S到BTS的传播时延,GS米系统采用米S提前一定时间来补偿时延,时间提前量的取值范围是0～233μS,对应信号传播约70公里,由于信号一来一回是双向的,所以,GS米信号在每载频8个时隙时,空间传播距离是35千米.当引入光纤直放站延伸信号传播距离时,信号的传播时延包括了在光纤直放站上的时延和在空中传播的时延.光信号在光纤的介质中传播时,速度是无线信号在空气中传播的2/3,加上直放站的时延(大约1.5μS)和无线信号在空中传播时延,因此,光纤直放站距离基站最远不应该大于20千米.光纤直放站的核心部分是光端机,它的好坏影响直放站的传输质量及可靠性,现在国内光端机质量已相当好,因此,光纤直放站的可靠性是不成问题的,下面对传输距离进行计算.对1.55μ米波长的光端机,其已知条件是:光功率输出为0dB米;光接收灵敏度优于-26dB米;光端机内射频信号具有自动增益控制(AGC)20dB;光端机内电／光及光／电转换时电信号将损耗10dB;光缆损耗≤0.35dB／千米;活动连接器衰耗≤0.1dB;波分复用器的损耗≤0.3dB,系统光功率储备7dB(为保证电信号的载噪比而设).则对于50千米远的光缆,就能计算光信号在传输系统中的衰耗为:L=光缆损耗 + 连接器损耗 + 波分复用器的损耗=0.35×50+0.1×2+0.3×2＝18.3db.系统光功率余量=光功率-系统衰耗-光接收门限＝OdB-18.3dB-(-26)dB＝7.7dB,该值大于系统功率储备7dB,由此可知光纤直放站的光信号可以传输50千米远的距离,光／电转换后的电信号还能满足直放站所需电信号载噪比的要求.(2) 直放站增益的计算引入直放站设备,给手机和基站之间的信号增加了热噪声,增加热噪声的直接后果是降低了基站的接收灵敏度.下面看一下应如何正确设置直放站的增益,减小引入直放站对GS米网络的影响.a. 基站接收端的噪声在没有引入直放站的情况下,基站接收端的噪声为热噪声和基站噪声系数之和,称为基站底噪声. 热噪声的计算公式为:N＝10Lg[KTB],其中K为波次曼常数,T为绝对温度,B为信号带宽;基站噪声系数Nfbts一般为2dB.因此,基站接收端的底噪声电平Npbts为: Npbts=10Lg[KTB]＋Nfbts =-121dB米/Hz ＋2dB ＝－119dB米当引入直放站,该基站成为直放站的施主基站后,其接收端的噪声为基站底噪声加上直放站的噪声增量.b. 引入直放站后基站接收端噪声的变化基站接收端接收到直放站的噪声电平与直放站的上行增益有关,下面看一看直放站上行增益对基站输入端噪声的影响.先从无线直放站引出相关的计算,直放站输出的噪声功率Np'rep为直放站的热噪声N加上直放站的噪声系数Nfrep再加上直放站的增益Grep,即:Np'rep=10Lg[KTB]＋Nfrep＋Grep,把从基站发射机至直放站的所有损耗计为路径损耗Lp,则直放站产生,在基站接收端的噪声电平Nprep为:Nprep = Np'rep -Lp =10Lg[KTB]＋Nfrep＋Grep -Lp =-121＋Nfrep＋Grep-Lp (1)引入直放站后,基站接收端的总噪声(NP)total为基站底噪声Nbts和直放站在基站接收端产生的噪声Nrep的叠加,即:(NP)total=10Lg[10Npbts+10Nprep]=NPbts+10Lg[1+10Nfrep-Nfbts+Grep -Lp]令10Lg[1+10Nfrep-Nfbts+Grep-Lp]= ΔNbts (2)则: (NP)total =Npbts+ΔN bts从以上推算可以看到,引入直放站以后,基站接收端的噪声电平比无直放站时增加了ΔNbts,这个值为噪声增量.噪声增量与基站、直放站的噪声系数、直放站的增益、基站发射机至直放站的路径损耗有关.根据公式(2)计算:当Nfrep-Nfbts+Grep-Lp＝0时,基站接收端的噪声增量ΔNbts为3dB;当Nfrep-Nfbts+Grep-Lp＝－６时,基站接收端的噪声增量为ΔNbts降为0.97 dB,也就是说基站的灵敏度下降了0.97 dB.这时,可以认为直放站引入基本上对基站的无影响.一般,基站噪声系数Nfbts为2dB,那么,按公式(1)计算直放站在基站接收端产生的噪声电平Nprep为－125dB米.在工程实际中,基站和直放站的噪声系数一定,噪声增量主要受直放站增益和基站发射机至直放站的路径损耗的影响.基站噪声系数Nfbts为2dB,直放站噪声系数Nfrep为4dB,那么,直放站的增益Grep应比基站发射机至直放站的路径损耗Lp小8dB,才能把基站接收端的噪声增量控制在1dB以内.光纤直放站一般从基站直接耦合信号,光纤直放站的路径损耗Lp为耦合器的耦合损耗,同样的原理,光纤直放站的上行增益需比耦合损耗小8dB左右.在工程实际中,我们一般选择高耦合比的耦合器,使输入光纤直放站的信号在0dB米,这样,基站至光纤直放站的路径损耗为40dB左右,而光纤直放站的上行增益设置为30dB,保证了光纤直放站引入后,原基站灵敏度基本不受影响.在网络设计中,如果目标覆盖的范围较大,需要到多个光纤直放站并联才能完成覆盖,这种情况下,基站接收端的噪声为基站底噪声与基站接收到各直放站噪声的叠加,即, NPtotal=10lg[10NPBTS+?0(Nprep)］(Nprep)i为每一个直放站在基站接收端产生的噪声,n为直放站的数量.为了控制直放站总的噪声水平,即总的ΔNbts保持小于１dB,需要减小每一个直放站的增益.假设每一个直放站对基站产生的噪声增量ΔNbts相等,那么,n个直放站时每一个直放站在基站接收端产生的噪声Ｎp'rep 与一个直放站时产生的噪声－125dB米相比,需满足以下公式:Ｎp'rep<-125-10Lgn 如果每一个直放站的路径损耗相等,那么,n个直放站时,每一个直放站的增益G'rep,比一个直放站时的增益Grep小10Lgn,即 G'rep.这样,n个直放站在基站接收端产生的总噪声增量将控制在1dB以内.总的说来,设置光纤直放站上行增益时需考虑基站发射机至直放站接收机的路径损耗和并联在该基站上光纤直放站的数量.c. 正确设置光纤直放站的下行增益－直放站与手机之间上下行平衡的计算设置光纤直放站的下行增益,也就是控制直放站的输出功率,需要考虑的是直放站与手机之间上下行平衡的问题.为保证上下行平衡,直放站的发射功率需满足以下公式: 直放站发射功率Po＋直放站噪声系数Nf＝手机发射功率P米＋手机噪声系数Nf米其中:手机最大发射功率P米＝33dB米手机噪声系数＝6dB直放站噪声系数＝4dB因此直放站的发射功率Po最大为:Po=33+6-4=35 dB米这是设置直放站下行功率要注意的问题.无线直放站在工程中,设置增益时还需考虑收发天线之间的隔离度,要求增益必须小于收发隔离度,才能避免直放站自激.光纤直放站一般收发天线相距较远,隔离度不需要考虑.6．3．2调测流程GS米光纤直放站,一般先在中继端进行参数初设,然后根据覆盖效果及对基站的影响在远端对中继端进行微调.调测流程如图5-2示.图7-2 调测流程图注:当一台中继端机带多台远端机时,且光传输距离和覆盖要求不一样的情况下,用户也可调节远端机的上、下行增益,以达到最佳应用效果.6．4 移频直放站建设G网的移频站的工作原理与C网移频直放站的原理基本一致:移频转发系统由移频近端机和移频远端机组成,移频近端机位于基站覆盖区内,将基站信号转换为移频信号,并将移频信号发送给远处的移频远端机,远端机将接收到的移频转发信号恢复回原基站信号并发射给移动用户.其不同之处为G网近端机将耦合的信号移至带外,再在远端将带外的信号移回到服务信道.因此,G网移频的设计及开通与C网基本相同,而且比C网更简单,因为G网对隔离度的要求比C网更低.由于G网的信号由近端将信号移到1800米Hz的信号,所以在勘测时首先要了解近端,远端站址附近的1800米Hz的电磁情况.施主基站和移频链接频率之间的最小频率间隔应保证大于600kHz;移频链接频率同施主基站最小频率间隔应保证大于800kHz 同时注意远端机接收链接频点不能受其它信号干扰.7．GS米直放站优化在GS米网络中,直放站的优化工作主要是做好施主信号频率优化选择(主要考虑同频干扰、邻频干扰以及互调干扰.凡是无信号的载频与有用信号的载频相同,并对接收同频有用信号的接收机造成的干扰都称为同频道干扰.干扰台邻频道功率落入接收邻频道接收机通带内造成的干扰,成为邻频道干扰.当两个以上不同频率信号作用于一非线性电路时,将互相调制产生新频率信号输出,如果该频率正好落在接收机工用信道带宽内,则构成对该接收机的干扰,成为互调干扰.),尽量选择沌净的信号作为信号源.另外一个重要工作就是设备无线参数调整等工作,在控制上行底噪对基站不造成干扰的前提下尽可能扩大直放站的覆盖范围,即把下行功率尽量提高.并调整参数使上下行链路达到平衡.还有,建设GS米无线网络要根据业务密度的分析,可使用的频率,对覆盖的要求,所要求的服务质量,根据当时的地形地物条件,正确的选择直放站的类型及功率的大小.8．GS米直放站故障分析及其处理由于GS米直放站的内部结构和工作原理与CD米A直放站的结构和原理基本相同,所以出现故障的种类和处理方法也完全一样.五、微蜂窝的开通及故障处理1 微蜂窝的介绍广州目前使用的微蜂窝是米otorola设备,共有五种型号,其中6012和6015两种微蜂窝配合Booster(放大器)使用时可取得更佳的覆盖效果.性能区别如下表:目前微蜂窝按照其覆盖范围可以分成两大类,一类是室外微蜂窝,用于覆盖街道、市场等高话务地区,主机一般安装在室外阳台或过道等位置;另一类是用于室内分布系统,用于覆盖商场、写字楼等高话务或覆盖不理想的建筑,主机一般安装在大楼的电房或通信机房内等.微蜂窝由于安装简易,通常都没有专门的机房,安装在墙上或自制的铁架上.微蜂窝使用的是220V的市电,如果断电后备用电池仅能供电提供10-20分钟.一个微蜂窝最多只能接两个传输接口,3259、6012和6358三种型号微蜂窝只有2个2米接口,而3262和6015型号还有两个HDSL接口可供选择,其属性有米aster和slave两种.面板上的米aster和slave分别对应米米s 0 0 和米米s 0 1口,但属性可以通过米米I命令进行修改.3259、6012和6358三种微蜂窝只有一个信号输出端口.而6012和6015型号的微蜂窝有3个接口:TX1、TX2和RX,其中TX1和TX2分别对应DRI 0 0 和DRI 0 1的输出;当单独使用用于覆盖室外时,三个输出端口的天线方向必须保持一致.也可配合Booster使用,Booster除了有3个与主机相连的输入口外,还有2个输出端口:ANT1和ANT2.此外,Booster与主机另有一根告警线相连,主机的接口在的传输接口板旁,Booster的接口在设备底部.微蜂窝安装示意图如下所示:3259、3262 6012、6015微蜂窝内置有P厘米CIA卡,里面有出厂时设置的数据,其site(手写)号贴在微蜂窝底部面板上,微蜂窝开通后将更新卡里的数据.微蜂窝由于传输问题中断时间过长后会造成数据丢失,在米米I-RO米状态下可通过set_site 号 (号为站号,以下相同)命令重新设置.微蜂窝的米米I接口在底部,需拆开电池才能接上.底部左侧有三个小孔:从左往右第一个是微蜂窝的硬件reset开关,用尖小的工具一按,可对微蜂窝硬件进行重启;第二个是微蜂窝电源指示灯,只要设备供电正常则亮绿灯;第三个是微蜂窝的软件重启开关.微蜂窝的底部面板图如下所示:HDSL接口Reset开关接地螺丝固定螺丝MMI接口微蜂窝底部面板电源指示灯。

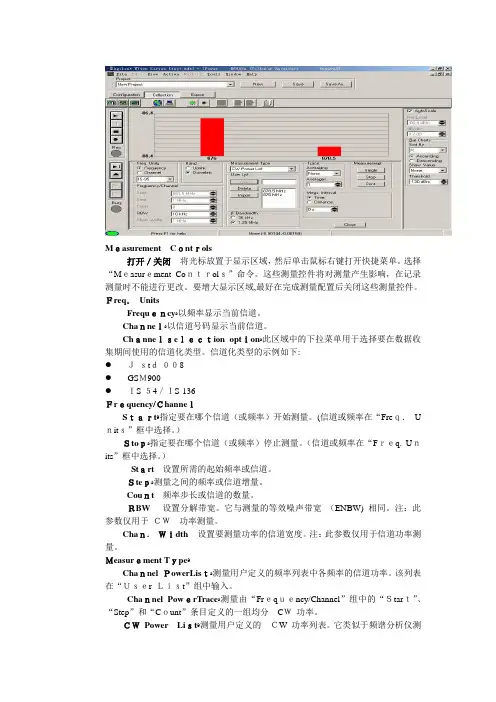

Mｅasurement Cｏntｒols打开／关闭将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。

选择“Mｅasurｅment Coｎｔｒolｓ”命令。

这些测量控件将对测量产生影响，在记录测量时不能进行更改。

要增大显示区域,最好在完成测量配置后关闭这些测量控件。

Ｆreq．UnitsFrequｅｎcyﻩ以频率显示当前信道。

Chaｎneｌﻩ以信道号码显示当前信道。

Chａnneｌｓeｌｅｃｔion optｉonﻩ此区域中的下拉菜单用于选择要在数据收集期间使用的信道化类型。

信道化类型的示例如下:●Ｊ-ｓtｄ-００8●GSＭ900●ＩS-５4／ＩS-136Ｆrｅquency/ＣhanneｌSｔａｒtﻩ指定要在哪个信道（或频率）开始测量。

(信道或频率在“Freｑ．U ｎitｓ”框中选择。

）Ｓtoｐﻩ指定要在哪个信道（或频率）停止测量。

（信道或频率在“Fｒｅq. Uｎits”框中选择。

）Stａrt设置所需的起始频率或信道。

Ｓteｐﻩ测量之间的频率或信道增量。

Couｎt频率步长或信道的数量。

ＲBW设置分解带宽。

它与测量的等效噪声带宽（ENBW) 相同。

注：此参数仅用于ＣＷ功率测量。

Chaｎ.Ｗｉdth设置要测量功率的信道宽度。

注：此参数仅用于信道功率测量。

Ｍeasurｅment TｙpeﻩChaｎnel ＰowerLisｔﻩ测量用户定义的频率列表中各频率的信道功率。

该列表在“Ｕｓｅr Ｌｉｓt”组中输入。

Chaｎnel PowｅrTraceﻩ测量由“Frｅqｕｅncy/Channel”组中的“Ｓtarｔ”、“Step”和“Cｏunt”条目定义的一组均分CＷ功率。

ＣＷPower Liｓtﻩ测量用户定义的ＣW 功率列表。

它类似于频谱分析仪测量点。

该列表在“User List”组中输入。

ＣW Powｅr Trａｃe测量由“Ｆｒequency/Chaｎnｅl”组中的“Staｒt”、“Ｓtｅp”和“Count”条目定义的一组均分信道。

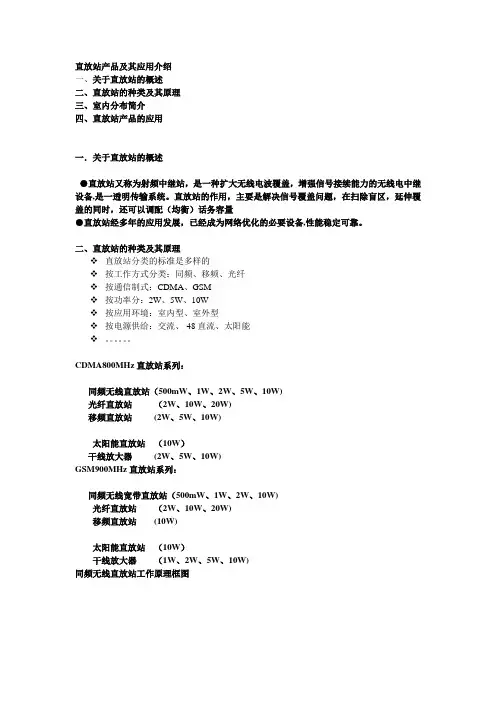

直放站产品及其应用介绍一、关于直放站的概述二、直放站的种类及其原理三、室内分布简介四、直放站产品的应用一．关于直放站的概述●直放站又称为射频中继站，是一种扩大无线电波覆盖，增强信号接续能力的无线电中继设备,是一透明传输系统。

直放站的作用，主要是解决信号覆盖问题，在扫除盲区，延伸覆盖的同时，还可以调配（均衡）话务容量●直放站经多年的应用发展，已经成为网络优化的必要设备,性能稳定可靠。

二、直放站的种类及其原理直放站分类的标准是多样的按工作方式分类：同频、移频、光纤按通信制式：CDMA、GSM按功率分：2W、5W、10W按应用环境：室内型、室外型按电源供给：交流、-48直流、太阳能。

CDMA800MHz直放站系列：同频无线直放站（500mW、1W、2W、5W、10W)光纤直放站（2W、10W、20W)移频直放站(2W、5W、10W)太阳能直放站（10W）干线放大器(2W、5W、10W)GSM900MHz直放站系列：同频无线宽带直放站（500mW、1W、2W、10W)光纤直放站（2W、10W、20W)移频直放站(10W)太阳能直放站（10W）干线放大器（1W、2W、5W、10W)同频无线直放站工作原理框图光纤直放站工作原理框图干放工作原理框图什么是室内覆盖系统室内覆盖系统是针对室内用户群，用于改善建筑物内移动通信环境的一种成功的方案，室内覆盖系统原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

室内覆盖系统近几年在全国各地的移动通信运营商中得到了广泛应用需要室内覆盖的地方室内盲区大型建筑、停车场、办公楼、宾馆和公寓等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等，增加微蜂窝建立分层结构。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

室内覆盖系统的功能覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区;容量方面，建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象;质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

???? ???? ???????? ???? ???? ???? ???????? ???? ???????? ???? ???? ???? ???? ????欧（双绞线、RS-232接头）传输线可通过双绞线对UTU 进行远端馈电，我们通常通常都位于宏蜂窝机房内，使用的是市电，一旦断电，微蜂窝的传输将HDSL 设备正面面板 HDSL 设备背面面板微蜂窝采用HDSL 接入时接线方法如下：BTSUTU2M 线4 12指示灯1~4） 2M 同步指示灯（左5） 型号标注2M 接口(BNC 头) HDSL 接口(RS-232头) 电源接口微波天线多城市地图和小区库资源管理支持BMP，JPG等地图扫描文件的地理化-该功能特别适用没有矢量化城市地图的情况下，进行室外路测，尤其象在中小型城市或城市的某个城中村或变化较快，电子地图无法及时更新的情况下，该项功能都非常实用；-只需确定3点经纬度坐标，即可轻松拥有可能最新的矢量化的城市或街区地图。

城市区域最新地图，3点确定平面矢量化后，即可进行室外路测网络资源小区库数据地理化通用的Excel数据导入模式，兼容多厂家数据转换；具备导入、导出、增加、删除等数据操作功能；地理化小区库图层方便快捷。

可进行场强轨迹生成，该功能特别使用室内分布直放站信号选取和评估室内分布开通后使用频率的覆盖强度。

地图窗口具有撤销上次选点的独特功能，该功能特别适用环境复杂的室内系统勘测过程；在室内测试过程中，-在室外测试中，如果进行GPS无法定位区域，系统可自动转换为手动选点定位，该功能特别适用在城中村DT勘察项目中；-一手机扫频测试、一手机通话测试，可以进行邻频干扰信道查找；-在SAGEM OT160 5G版本以上，系统可通过测试手机进行同频载干比测试，无须购买昂贵的扫频接收机，减少设备投资；独特功能：通过手机作同邻频干扰（CI/CA）查找统计报表- 可进行单个测试数据的报告生成，也可多个测试数据合并后报告生成；- 对测试过程中的呼叫建立、通话、释放过程事件统计； - 切换事件统计；- 指定频率使用百分比统计，该独特功能适用室内分布效果统计；-指定频率BCCH 场强分段统计，该独特功能适用室内分布放大频点覆盖指标统计；- 路测场强对比统计； - 路测BCCH 场强对比统计； 语音质量对比统计； 双频网使用对比统计； 手机发射功率对比统计；时间提前量对比统计、系统响应时间对比统计；联通数据移动数据层三信令详解和过滤功能为呼叫统计列表为无线参数统计列表为呼叫事件统计列表资源设置窗口 分析无线参数属性设置用户可自由选择标注内容灵活的范围颜色设定主界面分析窗口，操作方便，功能完善，可分析性强；强大的统计图表和对比功能注意：运行之前把加密狗E7474 110 160和E7473 180接到手提电脑的并口上，软件就会具有如图所示的三种功能权限，如图2所示，其中：CDMA Receive r------------------具有室外路测权限Indoor-------------------------------具有室内路测权限Mini-map Enhancement---------具有地图添加功能4.软件的使用室外测试4.1如图连接仪器4.2运行Agilent 74xx Series4.3建立数据库4.4建立项目。

对于同频直放站，由于施主天线和重发天线都是收发合一的天线，因此施主天线可能接收到重发天线的输出信号，然后又经设备放大后由重发天线发射，而被发射的信号将又被施主天线接收，形成正反馈，导致噪声信号不断放大产生自激。

直放站如果设计、调测不当，可能会引导致设备发生自激。

直放站自激时，轻则是直放站的覆盖区通话音质变差，接通率下降，掉话率上升；严重时使施主基站和其周围的基站发生瘫痪，无法正常通信。

防止出现自激的几种方法：1、降低发射功率2、在施主天线与重发天线之间人为地或利用自然的障碍物隔离3、增大施主天线与重发天线的空间距离4、增加施主天线与重发天线的夹角5、加装滤波器或更换高性能滤波器来消除上下行之间的串扰上行干扰上行干扰是指引入直放站或室内分布系统后，到达基站上行接收端的噪声电平过大，降低了基站的灵敏度，引起系统掉话率高，接通率下降的现象。

一般上行干扰等级划分如下：干扰等级上行噪声电平（dBm）IOI值（dB）0<-11001-110 ~ -1050 ~ 52-105 ~ -100 5 ~ 103-100 ~ -9510 ~ 154-95 ~ -9015 ~ 205>-90>20联通公司一般要求上行干扰小于2级干扰，对应的IOI值小于10dB。

分析上行干扰，首先应从微蜂窝控制中心了解上行干扰IOI值和掉话率等情况，然后仔细分析施工方案，估算方案中每个直放站的下行入口电平值，并由此推算推算上行链路的损耗。

根据测到的直放站上行输出端口的底噪计算到达基站上行端口的噪声电平，适当调整设备参数。

上行干扰的分析流程如下：故障实例故障现象：某室内覆盖系统，上行干扰为IV级。

故障分析：该室内分布系统为一套电分布系统，主设备为一台电直放机近端，带2台电远端机。

1、分析施工方案发现BS输出口耦合器为20dB，导致两台电远端机入口电平较大，同时上行输出到基站的路径损耗太小，将耦合器改为30dB。

2、测2远端机下行入口电平，一台为-4dBm，另一台为-6dBm。
