CDMA数字光纤直放站说明书北京邦讯技术有限公司BOOMSENSECDMA数字光纤直放站使用说明书北京邦讯技术有限公司BEIJING BOOMSENSE TECHNOLOGY CO.,LTDAll rights reserved*安全注意事项*任何参与安装、操作和服务直放站的人员必须理解并遵守下面各项要求：◆直放站设计目的是：接收放大基站的信号，并重新辐射信号到覆盖区；接收放大覆盖区的移动台信号，并重新辐射信号到基站。
这是直放站的主要目的，非经专业人员指导，不能有其他任何用途。
◆由外部干线引入的电源必须通过接地引线进行接地，并符合当地有关规定。
◆由外部干线引入的电源的电平是危险电压电平，可能会引起电击。
对直放站进行任何工作前请先关闭外部电源。
当外部电源打开时，只有经过授权的服务才可以对直放站进行操作。
●◆在对室外直放站操作时，要固定好已打开的直放站的门。
否则，吹风会使直放站的门无意中关闭，可能会压到您的手指或碰到您的头。
●◆当在离地面高处操作直放站时，也就是在双桅杆上或柱子上操作直放站时，要特别小心，不要让部件或整个直放站掉下来，以免砸自己或下面的人。
●◆任何直放站，包括此直放站，将产生无线信号。
任何人，一靠近直放站或直放站天线，将极大地暴露在电磁场中，这可能会对您的身体造成损害。
静电* 静电一般不会对人体造成损害，但如果不小心处理，几乎肯定会对直放站部件造成损害。
* 直放站上某些部件和印刷电路板上的部件很容易遭到静电损害。
* 千万不要接触电路板或未绝缘的电容器表面，除非绝对需要。
* 如果必须处理电路板或未绝缘的电容器，使用ESD(静电防护)保护装置，或者，首先把手接触直放站底盘并且您的脚始终不离地。
* 千万不要让您的衣服接触到印刷电路板或未绝缘的电容器。
* 印刷电路板要保存在ESD防护袋里。
目录*安全注意事项* (3)一、概述 (6)1.1系统简介 (6)1.2应用介绍 (7)1.3产品特点 (8)二、安装和连接 (10)2.1近端单元安装 (10)2.2远端单元安装 (10)2.3近端单元的连接 (12)2.4远端单元的连接 (16)2.5一近端单元拖多个远端单元的连接 (17)三、试运行设置 (19)3.1远端单元加电 (19)3.2近端单元加电 (19)3.3指示灯说明 (19)3.4系统设置 (20)四、模块功能描述 (21)4.1主要模块描述 (21)4.3远端单元内部模块图 (23)4.4原理框图 (24)五、监控平台安装与操作 (27)5.1硬件要求 (27)5.2操作说明 (27)5.3监控软件操作要求 (28)5.4模块操作 (38)5.5链路增益设置 (40)六、故障处理 (43)6.1维护与维修注意事项 (43)6.2紧急情况处理 (43)6.3故障处理流程 (44)附录一：技术指标 (45)一、概述1.1系统简介CDMA数字光纤射频拉远系统是指将CDMA射频信号经A/D转换为数字信号，通过对数字信号进行处理、滤波和采用数字光纤技术进行传输，并经D/A转换和放大，实现CDMA射频信号的拉远传输的设备和系统。
GZF800－IIICDMA移动通信光纤直放站工程作业指导书产品型号：GZF800-III型CDMA移动通信光纤直放站代号：部门：武汉虹信通信技术有限责任公司工程服务部拟制：喻俊 2004年11月06日审核：年月日标准化：年月日批准：年月日前言本书的编写主要面对工程技术人员在工程施工、开通、维护方面的基本操作方法，适用型号为GZF800-III型光纤直放站。
本指导书适用于以下机型：本公司产品在研发过程中秉承持续改进，不断完善的原则，今后产品如有升级，将另行说明。
说明：本书的使用者为取得客服一级专业等级以上的工程技术人员。
目录第一章系统概述 (1)1.1 概述 (1)1.2 系统功能和特点 (2)1.2.1 功能简介 (2)1.2.2 系统特点 (2)1.2.3 传输距离 (3)1.3 系统框图 (4)1.4 技术指标 (5)1.5 光路应用方式 (6)1.5.1 一拖一 (6)1.5.2 一拖多 (7)第二章系统安装 (8)2.1 安装要求 (8)2.1.1 基本安装条件 (8)2.1.2 建议安装条件 (8)2.2 安装流程 (9)2.3 工程准备 (10)2.4 硬件安装 (11)2.4.1 近端机的安装 (11)2.4.1.1 设备安装 (11)2.4.1.2 无线MODEM安装 (11)2.4.1.3 耦合基站信号 (12)2.4.1.3 近端单元连线示意图 (13)2.4.2 光纤的安装 (14)2.4.3 远端机的安装 (14)2.4.4 天馈线安装 (15)2.4.4.1 重发天线及连接的馈线 (15)2.4.4.2 室外天线安装 (16)2.4.4.3 室内天线安装 (17)2.4.5 电源和接地 (18)2.4.5.1 连接电源 (18)2.4.5.2 接地 (18)第三章监控软件操作 (19)3.1 网管的登录 (19)3.2 直放站的添加 (19)3.2.1 节点添加 (19)3.2.2 添加直放站的参数选择 (20)3.4 直放站参数设置 (21)3.4.1 编号设置 (21)3.4.2 通信参数的设置 (21)3.4.3 告警使能的设置 (22)3.4.5 衰减量的设置 (22)3.4.6 开关量的设置 (22)3.4.7 非功率门限的设置 (23)3.4.8 参数校准的设置 (23)3.4.9 智能参数的设置 (23)3.4.10 工程智能的设置 (24)3.4.11 隔离度的设置 (24)3.4.12 上行（下行）调测的设置 (24)3.4.13 单片机复位设置 (24)3.4.14 信道映射表的设置 (24)3.5 直放站参数查询 (25)3.5.1查询通信参数 (25)3.5.2查询直放站参数 (25)3.6 MODEM联机测试步骤 (25)第四章设备的开通 (27)4.1 调测流程 (27)4.2 调测工具及仪表 (27)4.3.1 天馈调整 (28)4.3.2 测量天馈系统的驻波比 (28)4.3.3 测量输入电压 (28)4.3.5 直放站参数调试 (28)4.3.5.1 准备工作 (28)4.3.5.2 光路测量 (29)4.3.5.3 参数调试 (29)4.4 上下行平衡和上行干扰 (31)4.5 一拖多调试注意问题 (31)4.5.1 远近效应 (31)4.5.2 上行底噪 (31)4.5.2.1 直放站并联时的上行底噪 (31)4.5.2.2 直放站串联时的上行底噪 (32)4.5.2.3 直放站混联时的上行底噪 (32)4.5.2.4 直放站上行底噪调整 (32)4.6 网络测试 (33)4.6.1 呼叫测试 (33)4.6.2 路测分析 (33)4.6.3 基站数据 (34)4.6.4 常见问题分析 (35)第五章系统维护 (36)5.1 系统维护的基本要求 (36)5.2 维护工具、仪表、材料 (36)5.3 维护测试 (36)5.3.1 交流供电电压的测试 (37)5.3.2 电源模块直流输出电压的测试 (37)5.3.4 光纤通路检查 (37)5.3.5 天馈系统的驻波比测试 (38)5.3.6 呼叫测试 (38)5.3.7 监管测试 (38)5.3.8 接地系统的检查 (38)5.3.9 馈线接头防水检查 (39)5.3.10 设备内部检查 (39)5.4 保养维护 (39)5.5 模块更换 (39)5.5.1 卸载模块 (39)5.5.2 标记模块 (39)5.5.3 模块返修 (39)5.5.4 更换模块 (40)5.5.5 设备还原 (40)第六章常见故障与处理方法 (41)6.1 监控常见故障与处理方法 (41)6.1.1 监控软件无法连通直放站，显示“通信链路故障” (41)6.1.2 拨号失败 (41)6.1.3 短消息发不出去 (42)6.1.4 拨号方式下收信息超时 (42)6.1.5 直接串口情况下超时 (43)6.1.6 初始化Modem失败 (43)6.2 设备常见故障与处理方法 (44)6.2.1 远端下行输入与下行输出值不稳定 (44)6.2.2 下行信号良好，拨打1001难以上线 (44)6.2.3 搜索窗参数设置 (44)6.2.4 设备参数设置 (45)6.2.5 上行底噪的降低 (45)第一章系统概述1.1概述CDMA移动通讯是利用空中无线信道来通讯的，而无线传播受地形地物的影响较大，并且基站的数量和布放地点受到一定的限制，因此在移动通讯网络中存在有许多无线覆盖盲区或无线信号干扰区，造成移动用户不能接入、掉话或者通话质量降低。
数字光纤直放站用户手册V2.02011/01/20前言本手册主要介绍了数字光纤直放站和本地调测软件。
首重叙述了该设备的安装、用途、功能、操作及维护。
由于设备会不断更新，功能会不断增加，软件会不断升级，因此本手册的叙述可能与实际使用版本会有所不同。
本手册中的参数、规格、尺寸、重量及其它如有变更，恕不另行通知。
缩略语注释：GSM ——全球移动通信系统（Global System for Mobile Communication）OP ——光纤（Optical Fiber）BTS ——基站传输/发射台（Base Transceiver Station）TX——设备发射端（Transmit）RX——设备接收端（Receive）OMC ——监控维护中心（operation & maintenance center）OMT ——本地调测（operation & maintenance terminal）ATT——电调衰减（attenuation）ALC——自动电平控制（automatic level control）LNA——低噪放（low noise amplifier）ADC——模数转换（analog to digital converter）DAC——数模转换（digital to analog converter）FPGA———现场可编辑门阵列（field programmable gate array）目录一、概述 (5)1.1手册简介 (5)1.2安全注意事项 (5)1.3 装箱清单 (6)二、数字光纤直放站简介 (7)2.1系统简介 (7)2.2简要应用 (8)2.3基本工作原理 (9)2.4 技术特点 (9)2.5 功能介绍 (10)2.6 技术指标 (11)2.6.1光特性 (11)2.6.2其他指标 (11)2.7 接口说明 (12)2.7.1近端机 (12)2.7.2远端机 (12)2.8 接线说明 (14)2.8.1电源线连接 (14)2.8.2 光纤连接 (14)2.8.3 接地 (14)2.8.4 近端监控天线连接 (14)3.1安装前准备 (15)3.2近端安装 (15)3.3远端安装 (17)3.4 串并联安装 (18)3.4.1 串联方式连接 (18)3.4.2 并联方式连接 (20)3.5安装后试运行 (20)3.5.1 指示灯 (20)四、数字光纤直放站各内部模块说明 (21)4.1近端内部模块 (21)4.2远端内部模块 (22)4.3适应光模块介绍 (22)五、数字光纤直放站应用介绍 (24)5.1 替代基站应用 (24)5.2 扇区阻挡应用 (24)5.3 居民小区的应用 (25)5.4风景区的应用 (26)5.5公路长距离覆盖应用 (27)5.6高速铁路优化应用 (27)5.7载波调度功能的应用 (27)六、LMT介绍 (29)6.1操作说明 (30)6.2串口模式调试介绍 (32)6.3网口模式调试介绍 (38)6.3.1 IP地址设置 (38)6.3.2 网口调试 (39)6.4 SMS短信模式调试介绍 (40)6.5 LMT工具栏功能介绍 (43)6.5.1 CPU复位 (44)6.5.2 固件升级 (44)6.5.3 开站上报 (46)6.5.4 巡检上报 (47)6.5.5 话务统计 (47)6.5.6 上行AGC与消噪功能 (48)七、故障处理 (49)7.1维护与维修注意事项 (49)7.2紧急情况处理 (49)7.3故障处理流程 (50)八、外观图 (50)一、概述随着我国移动通讯事业的飞速发展，移动通讯的用户量正不断地增加，以至于蜂窝规划越来越小，基站位置越来越低；另一方面，随着城市建设的高层化，高层建筑正不断涌现，由于无线传播的阴影效应，在这些高层建筑的背后或中间常形成移动通讯信号的盲区。
数字光纤直放站应用指导书深圳市云海通讯股份有限公司2008年8月目录第一章 系统概述 (3)1.1 概述 (3)1.2基本原理 (3)1.3 组网方式 (5)1.4 产品特点 (6)1.5 数字直放站应用优势 (7)1.6 技术指标 (8)1.6.1 主要技术指标 (8)1.6.2 机械特性 (9)1.6.3 接口 (9)第二章 系统构成 (11)2.1 系统组成 (11)2.1.1 双工器模块（DUP） (11)2.1.2 一体化功放模块 (11)2.1.3 移频模块 (12)2.1.4 MODEM通信单元 (12)2.1.5 光通信模块 (12)2.1.6 中频板 (12)2.1.7 本地监控模块 (12)2.1.8 机内射频电缆 (12)2.2 监控功能 (12)2.2.1 功能描述 (12)2.2.2 监控的内容 (13)2.3 电源单元 (13)第三章 系统安装 (14)3.1 安装流程 (14)3.2 工程准备 (14)3.2.1 用户配合 (14)3.2.2 现场勘察 (15)3.2.3 安装工具 (15)3.3 安装条件 (15)3.3.1 基本安装条件 (15)3.3.2 建议环境要求 (15)3.4 设备检查 (16)3.4.1 清点货箱 (16)3.4.2 开箱验货 (16)3.5 直放站主机箱安装 (16)3.6 天馈线安装 (16)3.6.1 转发天线及馈线的安装 (16)3.6.2 天馈线安装注意事项 (17)3.7 接地及电源的连接 (17)3.7.1 设备接地 (17)3.7.2 连接电源 (18)3.8 数字光纤直放站系统的安装示意图 (18)3.8.1 数字光纤直放站远端机安装示意图： (18)3.8.2 数字光纤直放站近端机安装 (19)3.8.3 光纤连接描述： (19)第四章 系统调测 (20)4.1 数字光纤直放站系统的一般调测步骤 (20)4.2 调测工具及仪表 (20)4.3 测量天馈系统的驻波比 (20)4.4 测量交流输入电压 (21)4.5 测量光路衰耗 (21)4.6 参数调试 (21)4.6.1 参数设置 (21)4.6.2 注意事项 (21)4.7 下行输出功率测试 (21)4.8 呼叫测试 (22)第五章 系统操作 (23)5.1 上电 (23)5.2 便携式PC机本控操作 (23)5.2.1 适用范围 (23)5.2.2 操作系统特性 (23)5.2.3 基本操作 (24)5.3 操作过程应注意的事项 (29)第六章 系统维护 (30)6.1 系统维护的基本要求 (30)6.2 维护工具、仪表、材料 (30)6.3 维护测试 (30)6.3.1 交流供电电压的测试 (31)6.3.2 电源模块直流输出电压的测试 (31)6.3.3 下行输出功率的测试 (31)6.3.4 天馈系统的驻波比测试 (31)6.3.5 呼叫测试 (32)6.3.6 监管测试 (32)6.3.7 接地系统的检查 (32)6.3.8 馈线接头防水检查 (32)6.3.9 设备内部检查 (32)6.4 保养维护 (32)6.5 故障和告警处理 (33)第七章 包装、运输和储存 (34)7.1 设备包装 (34)7.2 设备运输及搬运 (34)7.3 储存 (34)第一章 系统概述1.1概述随着通讯技术的发展，移动通讯技术逐渐成为“亮点”，从2G到3G，从TDMA到CDMA，移动通讯不断发展的先进技术为我们描绘出一幅前景灿烂的个人通讯方式。

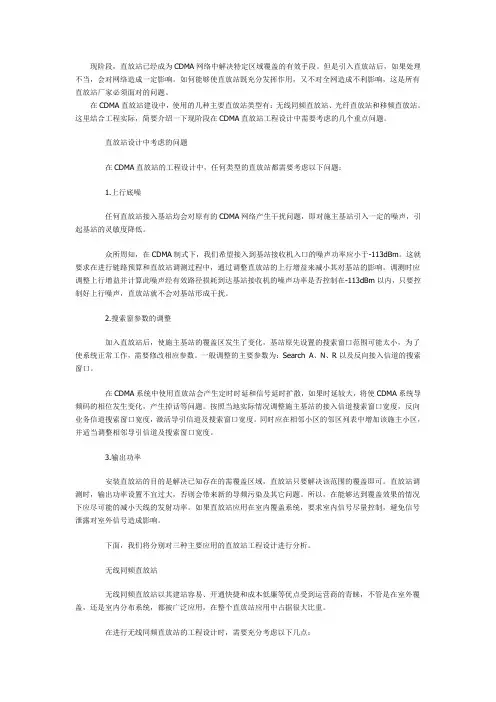

现阶段，直放站已经成为CDMA网络中解决特定区域覆盖的有效手段。
但是引入直放站后，如果处理不当，会对网络造成一定影响。
如何能够使直放站既充分发挥作用，又不对全网造成不利影响，这是所有直放站厂家必须面对的问题。

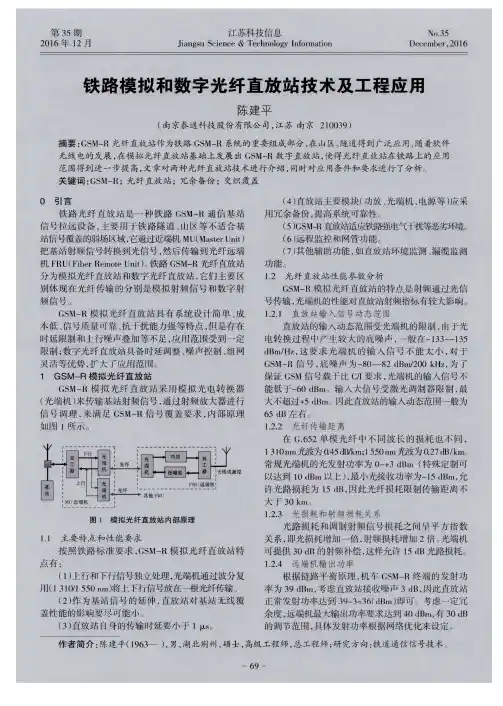

在CDMA直放站建设中，使用的几种主要直放站类型有：无线同频直放站、光纤直放站和移频直放站。
这里结合工程实际，简要介绍一下现阶段在CDMA直放站工程设计中需要考虑的几个重点问题。
直放站设计中考虑的问题在CDMA直放站的工程设计中，任何类型的直放站都需要考虑以下问题：1.上行底噪任何直放站接入基站均会对原有的CDMA网络产生干扰问题，即对施主基站引入一定的噪声，引起基站的灵敏度降低。
众所周知，在CDMA制式下，我们希望接入到基站接收机入口的噪声功率应小于-113dBm。
这就要求在进行链路预算和直放站调测过程中，通过调整直放站的上行增益来减小其对基站的影响。
调测时应调整上行增益并计算此噪声经有效路径损耗到达基站接收机的噪声功率是否控制在-113dBm以内，只要控制好上行噪声，直放站就不会对基站形成干扰。
2.搜索窗参数的调整加入直放站后，使施主基站的覆盖区发生了变化，基站原先设置的搜索窗口范围可能太小，为了使系统正常工作，需要修改相应参数。
一般调整的主要参数为：Search A、N、R以及反向接入信道的搜索窗口。
在CDMA系统中使用直放站会产生定时时延和信号延时扩散，如果时延较大，将使CDMA系统导频码的相位发生变化，产生掉话等问题。
按照当地实际情况调整施主基站的接入信道搜索窗口宽度，反向业务信道搜索窗口宽度，激活导引信道及搜索窗口宽度。
同时应在相邻小区的邻区列表中增加该施主小区，并适当调整相邻导引信道及搜索窗口宽度。
3.输出功率安装直放站的目的是解决已知存在的需覆盖区域，直放站只要解决该范围的覆盖即可。
直放站调测时，输出功率设置不宜过大，否则会带来新的导频污染及其它问题。
所以，在能够达到覆盖效果的情况下应尽可能的减小天线的发射功率。
GSM数字无线直放站工程应用指南V1.012安装４.勘测３.安全事项２.连接５.联机调试６.产品主要性能指标１.常见故障和排除方法7.目录3 与同类产品的主要指标差异 DR-9122设备（900M、1800M）具有上行底噪抑制功能，能降低对信源基站的影响。
DR-9122(II2)设备具有上行底噪抑制功能，大大降低了对信源基站的影响；此外，设备还方便承载自动载频跟踪功能，能自动同步信源基站的载波频率变化。
DR-9122IC(X03）、DR-9122(II1)设备收发天线隔离度要求低（收发天线的隔离度要求可以比设备增益低15dB), 数字无线直放站EVM(矢量幅度误差）在2%以内，完全满足数据业务要求。
产品主要性能指标14设备本身的特性安全要求设备在工程应用中安全要求5 设备上电时，严禁主机的MT端口未接天线或负载就给设备加信号； 接入数字无线直放站的负载驻波比小于1.5； 设备采用交流220V供电； 设备内部电源单元严禁带电操作，以防电击！ 数字无线的室外天线必须有可靠的防雷装置，天线支架必须装有避雷针，天线和馈线必需可靠接地； 由于设备较重，请确认设备安装支撑物是否牢靠。
并且在搬运和安装时，注意安全，防止人员和设备受到机械伤害； 确认输入的下行信号电平不能大于-35dBm。
否则会使设备损坏。
6 信源 电磁环境 地理位置 安装条件7 在数字无线直放站所覆盖的区域内，尽量避免与施主信源小区出现重叠以免出现时间色散现象。
如果重叠区无法避免，必须严格控制直放站的传播路径与施主信源小区路径时延小于15μs 或信号强度相差至少大于12dB 。
严禁邻小区有同频，应尽量避免邻频； 确定需覆盖的范围以及设备、天线的安装位置、避雷、电源、接地情况等要素； 为了保证带外抑制度，噪声抑制DR-9122(II2)主机所选施主信源频点至少间隔400K (间隔1个频点），自激对消DR-9122IC、DR-9122(II1)频点至少间隔600K(间隔2个频点）。
