下载文档原格式

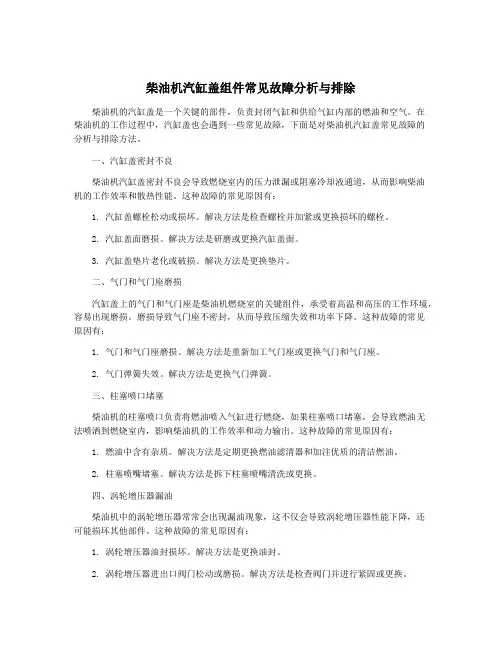

柴油机汽缸盖组件常见故障分析与排除柴油机的汽缸盖是一个关键的部件，负责封闭气缸和供给气缸内部的燃油和空气。
在柴油机的工作过程中，汽缸盖也会遇到一些常见故障，下面是对柴油机汽缸盖常见故障的分析与排除方法。
一、汽缸盖密封不良柴油机汽缸盖密封不良会导致燃烧室内的压力泄漏或阻塞冷却液通道，从而影响柴油机的工作效率和散热性能。
这种故障的常见原因有：1. 汽缸盖螺栓松动或损坏。
解决方法是检查螺栓并加紧或更换损坏的螺栓。
2. 汽缸盖面磨损。
解决方法是研磨或更换汽缸盖面。
3. 汽缸盖垫片老化或破损。
解决方法是更换垫片。
二、气门和气门座磨损汽缸盖上的气门和气门座是柴油机燃烧室的关键组件，承受着高温和高压的工作环境，容易出现磨损。
磨损导致气门座不密封，从而导致压缩失效和功率下降。
这种故障的常见原因有：1. 气门和气门座磨损。
解决方法是重新加工气门座或更换气门和气门座。
2. 气门弹簧失效。
解决方法是更换气门弹簧。
三、柱塞喷口堵塞柴油机的柱塞喷口负责将燃油喷入气缸进行燃烧，如果柱塞喷口堵塞，会导致燃油无法喷洒到燃烧室内，影响柴油机的工作效率和动力输出。
这种故障的常见原因有：1. 燃油中含有杂质。
解决方法是定期更换燃油滤清器和加注优质的清洁燃油。
2. 柱塞喷嘴堵塞。
解决方法是拆下柱塞喷嘴清洗或更换。
四、涡轮增压器漏油柴油机中的涡轮增压器常常会出现漏油现象，这不仅会导致涡轮增压器性能下降，还可能损坏其他部件。
这种故障的常见原因有：1. 涡轮增压器油封损坏。
解决方法是更换油封。
2. 涡轮增压器进出口阀门松动或磨损。
解决方法是检查阀门并进行紧固或更换。
柴油机汽缸盖的常见故障主要包括密封不良、气门和气门座磨损、柱塞喷口堵塞、涡轮增压器漏油和冷却液泄漏等。
对于这些故障，可以采取相应的排除方法进行修复，保证柴油机的正常工作和可靠性。

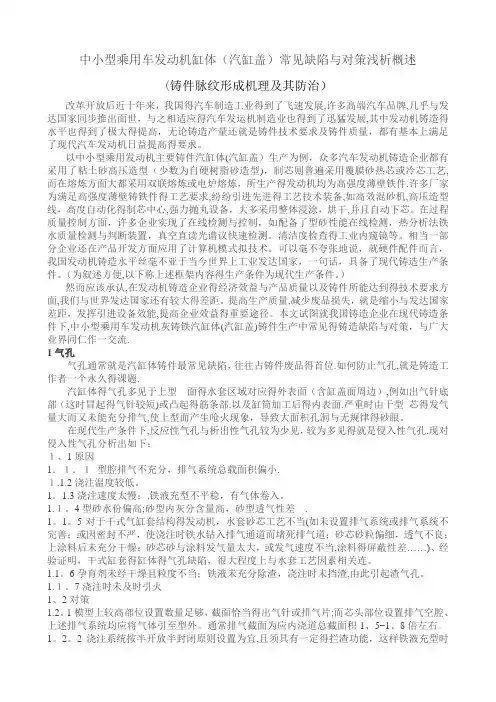

中小型乘用车发动机灰铸铁汽缸体（汽缸盖）常见缺陷与对策浅析概述改革开放后近十年来，我国的汽车制造工业得到了飞速发展，许多高端汽车品牌，几乎与发达国家同步推出面世，与之相适应的汽车发运机制造业也得到了迅猛发展，其中发动机铸造的水平也得到了极大的提高，无论铸造产量还是铸件技术要求及铸件质量，都有基本上满足了现代汽车发动机日益提高的要求。
以中小型乘用发动机主要铸件汽缸体（汽缸盖）生产为例，众多汽车发动机铸造企业都有采用了粘土砂高压造型（少数为自硬树脂砂造型），制芯则普遍采用覆膜砂热芯或冷芯工艺，而在熔炼方面大都采用双联熔炼或电炉熔炼，所生产的发动机均为高强度薄壁铁件。
许多厂家为满足高强度薄壁铸铁件的工艺要求，纷纷引进先进的工艺技术装备，如高效混砂机，高压造型线，高度自动化的制芯中心，强力抛丸设备，大多采用整体浸涂，烘干，并且自动下芯。
在过程质量控制方面，许多企业实现了在线检测与控制，如配备了型砂性能在线检测，热分析法铁水质量检测与判断装置，真空直读光谱议快速检测。
清洁度检查的工业内窥镜等。
相当一部分企业还在产品开发方面应用了计算机模式拟技术。
可以毫不夸张地说，就硬件配件而言，我国发动机铸造水平丝毫不亚于当今世界上工业发达国家，一句话，具备了现代铸造生产条件。
（为叙述方便，以下称上述框架内容的生产条件为现代生产条件。
）然而应该承认，在发动机铸造企业的经济效益与产品质量以及铸件所能达到的技术要求方面，我们与世界发达国家还有较大的差距。
提高生产质量，减少废品损失，是缩小与发达国家差距，发挥引进设备效能，提高企业效益的重要途径。
本文试图就我国铸造企业在现代铸造条件下，中小型乘用车发动机灰铸铁汽缸体（汽缸盖）铸件生产中常见的铸造缺陷与对策，与广大业界同仁作一交流。
1气孔气孔通常是汽缸体铸件最常见缺陷，往往占铸件废品的首位。
如何防止气孔，是铸造工作者一个永久的课题。
汽缸体的气孔多见于上型面的水套区域对应的外表面（含缸盖面周边），例如出气针底部（这时冒起的气针较短）或凸起的筋条部。
中小型乘用车发动机缸体（汽缸盖）常见缺陷与对策浅析概述(铸件脉纹形成机理及其防治）改革开放后近十年来，我国得汽车制造工业得到了飞速发展,许多高端汽车品牌,几乎与发达国家同步推出面世，与之相适应得汽车发运机制造业也得到了迅猛发展,其中发动机铸造得水平也得到了极大得提高，无论铸造产量还就是铸件技术要求及铸件质量，都有基本上满足了现代汽车发动机日益提高得要求。
以中小型乘用发动机主要铸件汽缸体(汽缸盖）生产为例，众多汽车发动机铸造企业都有采用了粘土砂高压造型（少数为自硬树脂砂造型)，制芯则普遍采用覆膜砂热芯或冷芯工艺,而在熔炼方面大都采用双联熔炼或电炉熔炼，所生产得发动机均为高强度薄壁铁件.许多厂家为满足高强度薄壁铸铁件得工艺要求,纷纷引进先进得工艺技术装备,如高效混砂机,高压造型线，高度自动化得制芯中心,强力抛丸设备，大多采用整体浸涂，烘干,并且自动下芯。
在过程质量控制方面，许多企业实现了在线检测与控制，如配备了型砂性能在线检测，热分析法铁水质量检测与判断装置，真空直读光谱议快速检测。
清洁度检查得工业内窥镜等。
相当一部分企业还在产品开发方面应用了计算机模式拟技术。
可以毫不夸张地说，就硬件配件而言，我国发动机铸造水平丝毫不亚于当今世界上工业发达国家，一句话，具备了现代铸造生产条件。
（为叙述方便,以下称上述框架内容得生产条件为现代生产条件。
）然而应该承认,在发动机铸造企业得经济效益与产品质量以及铸件所能达到得技术要求方面,我们与世界发达国家还有较大得差距。
提高生产质量,减少废品损失，就是缩小与发达国家差距，发挥引进设备效能,提高企业效益得重要途径。
本文试图就我国铸造企业在现代铸造条件下,中小型乘用车发动机灰铸铁汽缸体(汽缸盖)铸件生产中常见得铸造缺陷与对策，与广大业界同仁作一交流.1气孔气孔通常就是汽缸体铸件最常见缺陷，往往占铸件废品得首位.如何防止气孔,就是铸造工作者一个永久得课题.汽缸体得气孔多见于上型面得水套区域对应得外表面（含缸盖面周边）,例如出气针底部（这时冒起得气针较短)或凸起得筋条部.以及缸筒加工后得内表面.严重时由于型芯得发气量大而又未能充分排气,使上型面产生呛火现象，导致大面积孔洞与无规律得砂眼。
柴油机汽缸盖组件常见故障分析与排除
柴油机汽缸盖组件是指汽缸盖、气门、气门弹簧、气门导管、摇臂、凸轮轴、摇臂轴等构成的整体，是发动机燃烧室的重要组成部分。
柴油机汽缸盖组件的故障直接影响着发动机的性能和寿命，因此分析和排除其故障至关重要。
本文将针对柴油机汽缸盖组件常见故障进行分析和排除。
一、汽缸盖裂纹
柴油机汽缸盖裂纹是一种常见的故障，可能是由于过度加热或过度压力造成的。
裂纹通常是不可见的，但可能导致冷却液泄漏或发动机压力不足。
排除这种故障的方法是使用合适的设备对汽缸盖进行检测，如果检测到存在裂纹，则需要更换汽缸盖。
二、气门失效
气门故障可以由于多种原因引起，如部件磨损、弹簧松动或断裂、气门导管密封损坏等。
如果发现发动机在启动时或加速时存在噪音，或者发动机在行驶中出现间歇性失效，可能是由于气门损坏造成的。
排除这种故障的方法是使用适当的工具检查气门弹簧的紧固程度和导管的密封性，如有必要，则需要更换气门、弹簧或导管。
三、摇臂失效
四、凸轮轴故障
凸轮轴故障可以表现为噪音、不均匀的空转或加速困难等。
凸轮轴故障可能是由于部件磨损、冲击或接触不良等原因导致的。
排除这种故障的方法是使用适当的工具检查凸轮轴、摇臂轴和其他摆臂部件的状态，如有必要，则需要更换故障的部件。
总之，柴油机汽缸盖组件是发动机重要的组成部分，其故障直接影响着发动机性能和寿命，因此我们需要认真分析和排除其故障。
要预防这些故障的发生，我们应该根据要求进行定期维护汽缸盖组件，以确保其功能正常。
如果出现异常情况，及时诊断和修复是非常重要的。
中小型乘用车发动机缸体（汽缸盖）常见缺陷与对策浅析概述（铸件脉纹形成机理及其防治）改革开放后近十年来，我国的汽车制造工业得到了飞速发展，许多高端汽车品牌，几乎与发达国家同步推出面世，与之相适应的汽车发运机制造业也得到了迅猛发展，其中发动机铸造的水平也得到了极大的提高，无论铸造产量还是铸件技术要求及铸件质量，都有基本上满足了现代汽车发动机日益提高的要求。
以中小型乘用发动机主要铸件汽缸体（汽缸盖）生产为例，众多汽车发动机铸造企业都有采用了粘土砂高压造型（少数为自硬树脂砂造型），制芯则普遍采用覆膜砂热芯或冷芯工艺，而在熔炼方面大都采用双联熔炼或电炉熔炼，所生产的发动机均为高强度薄壁铁件。
许多厂家为满足高强度薄壁铸铁件的工艺要求，纷纷引进先进的工艺技术装备，如高效混砂机，高压造型线，高度自动化的制芯中心，强力抛丸设备，大多采用整体浸涂，烘干，并且自动下芯。
在过程质量控制方面，许多企业实现了在线检测与控制，如配备了型砂性能在线检测，热分析法铁水质量检测与判断装置，真空直读光谱议快速检测。
清洁度检查的工业内窥镜等。
相当一部分企业还在产品开发方面应用了计算机模式拟技术。
可以毫不夸张地说，就硬件配件而言，我国发动机铸造水平丝毫不亚于当今世界上工业发达国家，一句话，具备了现代铸造生产条件。
（为叙述方便，以下称上述框架内容的生产条件为现代生产条件。
）然而应该承认，在发动机铸造企业的经济效益与产品质量以及铸件所能达到的技术要求方面，我们与世界发达国家还有较大的差距。
提高生产质量，减少废品损失，是缩小与发达国家差距，发挥引进设备效能，提高企业效益的重要途径。
本文试图就我国铸造企业在现代铸造条件下，中小型乘用车发动机灰铸铁汽缸体（汽缸盖）铸件生产中常见的铸造缺陷与对策，与广大业界同仁作一交流。
1气孔气孔通常是汽缸体铸件最常见缺陷，往往占铸件废品的首位。
如何防止气孔，是铸造工作者一个永久的课题。
汽缸体的气孔多见于上型面的水套区域对应的外表面（含缸盖面周边），例如出气针底部（这时冒起的气针较短）或凸起的筋条部。
气缸体产生的一些缺陷与修理引言在内燃机中，气缸体是发动机的核心部件之一，承载着气缸内的压力和温度。
然而，由于长时间的工作和各种不可预测的因素，气缸体也会产生一些缺陷。
本文将探讨一些常见的气缸体缺陷，并提供相应的修理方法。
1. 气缸体磨损由于气缸体长时间的工作，内壁可能会发生磨损。
磨损主要表现为气缸内径增大和内壁变得不光滑。
这会导致发动机失去压缩能力，进而影响到发动机的正常工作。
修理方法如下：•气缸擦伤修复：使用专用的擦伤修复工具，对擦伤表面进行修复，使其恢复光滑度；•气缸镗缸修复：通过镗缸的方式将磨损的气缸内径修复到正常状态。
2. 气缸体裂纹气缸体裂纹是另一个常见的缺陷，通常由于长时间的高温和压力引起。
裂纹的存在会导致压缩气体泄漏，从而降低发动机的功率和效率。
修理方法如下：•冷焊修复：使用特殊的冷焊材料对裂纹进行补焊，然后磨平和抛光，使其恢复到原始状态；•气缸体更换：对于严重的裂纹，需要更换整个气缸体。
3. 气缸体变形在高温和高压的作用下，气缸体可能会发生变形。
常见的变形包括膨胀和压缩。
气缸体的变形会影响气缸垫片的密封性，导致压缩气体泄漏。
修理方法如下：•研磨调平：使用研磨工具对气缸体进行调平处理，使其恢复到正常形状；•热矫正：通过局部加热和冷却的方式对变形部位进行矫正，使其恢复到原始状态。
4. 气缸体腐蚀由于化学反应和长期受潮等原因，气缸体可能会产生腐蚀。
腐蚀会导致气缸内壁表面粗糙，增加磨损和泄漏的可能性。
修理方法如下：•清洗处理：使用特定的化学清洗剂对腐蚀表面进行清洗，去除腐蚀物；•气缸镀硬：可以对气缸内壁进行镀硬处理，增加其耐腐蚀性。
5. 气缸体孔位问题在气缸体上安装其他零部件时，如果孔位不准确或不平整，将会影响零部件的安装和工作。
修理方法如下：•修整孔位：使用特殊工具对孔位进行修整，使其平整、光滑；•孔位扩大处理：对于孔位过小的情况，可以使用钻头等工具对其进行扩大处理。
结论气缸体作为发动机的核心部件之一，其质量和状态对发动机的性能和寿命具有重要影响。

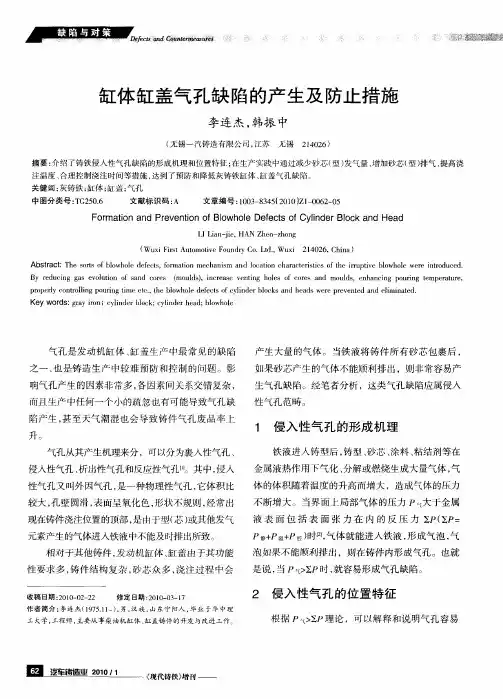

灰铸铁发动机缸体常见铸造缺陷与解决办法探讨摘要：缸体是汽车发动机的重要部件，常用的缸体材料包括灰铸铁、合金铸铁、铸造铝合金。
由于气缸内的工作温度较高，要求汽缸强度足够，承受机械负荷与热负荷，而灰铸铁凭借其诸多优势可以用于发动机缸体制造，但是依旧存在着铸造缺陷。
基于此，本文分别从气孔、砂眼、渣眼、跑火、冲砂、冷隔等方面分析常见铸造缺陷与解决办法，希望对相关研究带来帮助。
关键词：灰铸铁发动机；缸体；铸造缺陷发动机缸体具有外壁薄、结构复杂等特征，在运行过程中需要气压试验。
整个铸造工艺较为复杂，需要借助砂芯形成内部和外部结构，整体铸造难度大，不加强质量控制会导致废品率上升，以下对缸体铸造缺陷和处理措施进行分析。
一、气孔缸体出现的气孔逐渐表现为侵入性气孔，随着浇注的完成，砂芯发气量增大。
如果气体未能及时排出会导致水分升高，浇注温度下降以及最小剩余压头不足，出现问题的主要位置集中在缸筒内壁、搭子位置、上型加强筋位置[1]。
（一）搭子气孔和最高点气孔卧式浇筑缸体设置在上行缸体搭子部位，其位置偏高，会由于排气不畅导致搭子气孔，并且其它较高位置也会出现气孔，主要应对措施如下：技术人员可采取增加排气针的方法提升排气水平，主要选择明排气针。
也可以对暗排气针利用。
如果选用明排气针，合箱过程中型砂容易从排气针顶部进入型腔内部，由此出现砂眼，所以合箱操作之前需要吹净排气针顶部和周边的散沙。
如果采取暗排气真的方法排气，针根部截面积要达到内浇道截面积1.5倍，同时排气针需要尽量接近型砂顶部。
通常在不出现排气孔的情况下采用暗排气针的方式，可以避免排气针眼根部出现明砂眼。
（二）缸体内壁气孔该问题出现的主要原因在于水套芯发气量过大，进行带水套的缸体铸造时，需要使用水套芯，而这种材料主要由覆膜砂制作，加之水套芯排气通道较少，浇筑后受到铁液的包裹，如果水套砂芯排气效果不佳，缸体的筒内壁就会出现侵入性气孔。
此外，水套芯使用的芯撑质量存在缺陷也会造成钢筒内壁气孔出现，一般完成加工后才能发现，应对措施如下：其一，合理设定芯盒设计以及芯盒温度。

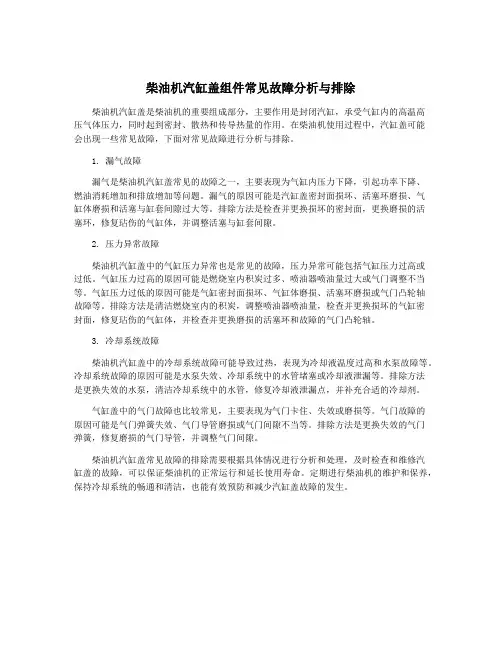

柴油机汽缸盖组件常见故障分析与排除柴油机汽缸盖是柴油机的重要组成部分，主要作用是封闭汽缸，承受气缸内的高温高压气体压力，同时起到密封、散热和传导热量的作用。
在柴油机使用过程中，汽缸盖可能会出现一些常见故障，下面对常见故障进行分析与排除。
1. 漏气故障漏气是柴油机汽缸盖常见的故障之一，主要表现为气缸内压力下降，引起功率下降、燃油消耗增加和排放增加等问题。
漏气的原因可能是汽缸盖密封面损坏、活塞环磨损、气缸体磨损和活塞与缸套间隙过大等。
排除方法是检查并更换损坏的密封面，更换磨损的活塞环，修复玷伤的气缸体，并调整活塞与缸套间隙。
2. 压力异常故障柴油机汽缸盖中的气缸压力异常也是常见的故障，压力异常可能包括气缸压力过高或过低。
气缸压力过高的原因可能是燃烧室内积炭过多、喷油器喷油量过大或气门调整不当等。
气缸压力过低的原因可能是气缸密封面损坏、气缸体磨损、活塞环磨损或气门凸轮轴故障等。
排除方法是清洁燃烧室内的积炭，调整喷油器喷油量，检查并更换损坏的气缸密封面，修复玷伤的气缸体，并检查并更换磨损的活塞环和故障的气门凸轮轴。
3. 冷却系统故障柴油机汽缸盖中的冷却系统故障可能导致过热，表现为冷却液温度过高和水泵故障等。
冷却系统故障的原因可能是水泵失效、冷却系统中的水管堵塞或冷却液泄漏等。
排除方法是更换失效的水泵，清洁冷却系统中的水管，修复冷却液泄漏点，并补充合适的冷却剂。
气缸盖中的气门故障也比较常见，主要表现为气门卡住、失效或磨损等。
气门故障的原因可能是气门弹簧失效、气门导管磨损或气门间隙不当等。
排除方法是更换失效的气门弹簧，修复磨损的气门导管，并调整气门间隙。
柴油机汽缸盖常见故障的排除需要根据具体情况进行分析和处理，及时检查和维修汽缸盖的故障，可以保证柴油机的正常运行和延长使用寿命。
定期进行柴油机的维护和保养，保持冷却系统的畅通和清洁，也能有效预防和减少汽缸盖故障的发生。
中小型乘用车发动机缸体（汽缸盖）常见缺陷与对策浅析概述（铸件脉纹形成机理及其防治）改革开放后近十年来，我国的汽车制造工业得到了飞速发展，许多高端汽车品牌，几乎与发达国家同步推出面世，与之相适应的汽车发运机制造业也得到了迅猛发展，其中发动机铸造的水平也得到了极大的提高，无论铸造产量还是铸件技术要求及铸件质量，都有基本上满足了现代汽车发动机日益提高的要求。
以中小型乘用发动机主要铸件汽缸体（汽缸盖）生产为例，众多汽车发动机铸造企业都有采用了粘土砂高压造型（少数为自硬树脂砂造型），制芯则普遍采用覆膜砂热芯或冷芯工艺，而在熔炼方面大都采用双联熔炼或电炉熔炼，所生产的发动机均为高强度薄壁铁件。
许多厂家为满足高强度薄壁铸铁件的工艺要求，纷纷引进先进的工艺技术装备，如高效混砂机，高压造型线，高度自动化的制芯中心，强力抛丸设备，大多采用整体浸涂，烘干，并且自动下芯。
在过程质量控制方面，许多企业实现了在线检测与控制，如配备了型砂性能在线检测，热分析法铁水质量检测与判断装置，真空直读光谱议快速检测。
清洁度检查的工业内窥镜等。
相当一部分企业还在产品开发方面应用了计算机模式拟技术。
可以毫不夸张地说，就硬件配件而言，我国发动机铸造水平丝毫不亚于当今世界上工业发达国家，一句话，具备了现代铸造生产条件。
（为叙述方便，以下称上述框架内容的生产条件为现代生产条件。
）然而应该承认，在发动机铸造企业的经济效益与产品质量以及铸件所能达到的技术要求方面，我们与世界发达国家还有较大的差距。
提高生产质量，减少废品损失，是缩小与发达国家差距，发挥引进设备效能，提高企业效益的重要途径。
本文试图就我国铸造企业在现代铸造条件下，中小型乘用车发动机灰铸铁汽缸体（汽缸盖）铸件生产中常见的铸造缺陷与对策，与广大业界同仁作一交流。
1气孔气孔通常是汽缸体铸件最常见缺陷，往往占铸件废品的首位。
如何防止气孔，是铸造工作者一个永久的课题。
汽缸体的气孔多见于上型面的水套区域对应的外表面（含缸盖面周边），例如出气针底部（这时冒起的气针较短）或凸起的筋条部。
以及缸筒加工后的内表面。
严重时由于型芯的发气量大而又未能充分排气，使上型面产生呛火现象，导致大面积孔洞与无规律的砂眼。
在现代生产条件下，反应性气孔与析出性气孔较为少见，较为多见的是侵入性气孔。
现对侵入性气孔分析出如下：1.1原因1.1.1 型腔排气不充分,排气系统总载面积偏小。
1.1.2浇注温度较低。
1.1.3浇注速度太慢;,铁液充型不平稳,有气体卷入。
1.1.4型砂水份偏高;砂型内灰分含量高,砂型透气性差。
1.1.5对于干式气缸套结构的发动机,水套砂芯工艺不当(如未设置排气系统或排气系统不完善；或因密封不严，使浇注时铁水钻入排气通道而堵死排气道；砂芯砂粒偏细，透气不良；上涂料后未充分干燥；砂芯砂与涂料发气量太大，或发气速度不当，涂料的屏蔽性差……).经验证明,干式缸套的缸体的气孔缺陷,很大程度上与水套工艺因素相关连。
1.1.6孕育剂未经干燥且粒度不当;铁液未充分除渣,浇注时未挡渣,由此引起渣气孔。
1.1.7浇注时未及时引火1.2对策1.2.1模型上较高部位设置数量足够,截面恰当的出气针或排气片;而芯头部位设置排气空腔.上述排气系统均应将气体引至型外。
通常排气截面为应内浇道总截面积1.5~1.8倍左右。
1.2.2浇注系统按半开放半封闭原则设置为宜,且须具有一定的拦渣功能,这样铁液充型时比较平稳,不会充击铸型或产生飞测或卷入气体.而浇注系统的截面大小以8~10kg/S的浇注速度来计算较为适宜。
1.2.3铁液的熔炼温度应不低于1500°C,而手工浇注时末箱的浇注温度应控制在1400°C左右(视铸件大小与壁厚可适当调整).最好能采用自动工浇注,浇注温度误差应在20°C以内。
1.2.4一个好的适于高压造型的砂处理系统,型砂水分应在控制在2.8-3.2%,其实的紧实率应在36～42之间，而湿压强度应达180～220kpa(均指在造型机处取样检测).为达这些指标,需监控型砂的灰份,辅助材料的添加量,合适的原砂粒度,循环砂的温度及混砂效率。
1.2.5注意做好铁液去渣,浇注时挡渣引火以及孕育剂的干燥等工作。
1.2.6对于干式气缸套结构的发动机缸体,至关重要的是要有非常完善到位的水套砂芯工艺：a 、水套坭芯用砂的平均细度较之其他砂芯要粗一些，以求有良好的透气性。
b、设置充分的互相连通的排气孔网并使之能排出型外，这些孔网尽可能在制芯时生成，亦可在成型后钻加工形成。
对于前者要定期监控检查孔网是否畅通（当心部芯砂固化不良时易将孔网堵塞）。
c、对砂芯砂性能要综合考虑，不能片面追求强度。
当强度太高时，势必要增大树脂用量，从面使芯砂发气量太高；而当水套芯的结构比较复杂纤薄砂厚不均匀，且以能开出排气孔网时，就要求砂芯有较高的强度，即使发气量大些也无防。
d、当水套芯有排气孔网时，涂料要有较好的屏蔽性；当水套芯截面不便设置排气孔网时，涂料要有较好的透气性，这时砂的粒度也应更粗些。
e、当水套芯布有排气孔网时，且使用屏蔽性涂料时，在浸涂时要防止涂料液进入排气孔网，更要注意封火措施（可使用封火垫片材料），以免浇注时铁水进入排气孔网，把排气道堵死；f、涂料的发气量要低，且施涂后一定要充分干燥。
一个成熟的水套芯工艺，可以将缸筒加工后内表面的气孔废品率控制在0.3%，甚至更低。
2.砂眼砂眼也是气缸体（气缸盖）铸件的常见缺陷，多见于铸件的上型面，也有在缸筒的内表面经加工后暴露出来的。
2.1 原因2.1.1浇注系统设计不合理。
2.1.2型砂系列化统管理不善，型砂性能欠佳。
2.1.3型腔不洁净。
2.1.4砂芯表面状况不良或是施涂与干燥不当。
2.2 对策2.2.1就浇注系统设置方面来说，为避免或减少砂眼缺陷，应注意以下事项；a、要有合理的浇注速度。
截面太小，则浇注速度太慢，铁液上升速度太慢，上型受铁液高温烘烤时间长，容易使型砂爆裂，严重时会造成片状脱落。
浇注系统的比例，应使铁液能平稳注入，不得形成紊流或喷射。
b、尽量使铁液流经的整个通道在砂芯内生成，通常坭芯砂（热法覆膜砂或冷芯砂）较之外模粘土砂更耐高温铁液冲刷。
而直浇道难以避免设置在外模的粘土砂砂型中通过，这时可在直浇口与横浇口搭接处设置过滤器（最好是泡沫陶瓷质），可以将铁液在直浇道内可能冲刷下来散砂和铁液夹渣加以过滤，从而可减少砂眼和渣眼。
c、浇道是变截面的，因此变截面处应尽可能圆滑光洁，避免形成易被铁液冲垮的尖角砂。
d、浇道的截面比例宜采用半封闭半开放型式，以降低铁液进入型腔时的流速与冲击，而内浇道位置应尽可能避免直接冲击型壁和型芯，且呈扩张形为好。
2.2.2为防止铸件的砂眼缺陷，型砂方面的主要措施是a、是控制型砂中的微粉含量，型砂在反复使用中，微粉含量会越来越高，这会降低型砂的湿压强度，水份及紧实率则会提高，使型砂发脆。
b、浇注时砂芯溃散后混入旧砂，未燃尽的残留树脂膜，会使型砂的韧性变差，产生砂眼的可能性也增大。
为此需要改善型砂的表面稳定性，降低脆性，提高韧性，方法是应在型砂中增加适当的a-淀粉，均可取得良好的效果，也可以在型腔表面施表面安定剂（喷洒）。
2.2.3 在造型、翻箱，特别是下芯、合箱等各环节容易将砂粒掉入型腔，而又未能清理干净，极易造成铸件砂眼缺陷。
为此，一是要选取恰当的芯头间隙和斜度并保证下芯和合箱的工装精度，以免破坏砂型或损坏型芯而将砂粒散落在型腔内；二是合箱前清理干净型内可能掉入的砂粒（抽吸法好于吹出法）。
2.2.4 不能忽视的是，砂芯的飞边毛刺要清理干净，上涂烘干后待用的砂芯表面的砂粒灰尘也要吹净，否则容易被铁水冲刷并富集在铸件某处形成砂眼。
同时，需要强调的是，砂芯上涂不能太厚，优其是当工艺要求个别砂芯的个别部位或全部两次浸渗涂料时，涂料不能太厚，且须等第一次上涂料干燥到一定程度后才能上涂第二次，否则浇注时过厚的涂料会爆裂而形成夹砂（渣）。
3 脉纹（飞翅）通常在铸件的内表面或热节部位，如缸体缸盖的水套腔内，或是进排气道内，由于浇注时高温铁液的作用，使砂芯硅砂发生相变膨胀引起砂芯表面产生裂缝，液体金属渗入其中，从而导致铸件形成飞翅状凸起的缺陷，即"脉纹"。
脉纹一旦出现，难以清理，当水套腔内有脉纹时，轻者会影响内腔的清洁度，重者会影响冷却水的流量，从而降低对发动机的冷却效果，甚会引起“烧缸”，“拉缸”严重后果；当气道内出现脉纹时，会影响气道涡流特性，最终影响发动机的整机工作性能。
生产实残证明，冷芯工艺产生脉纹的倾向要稍大于壳芯产生脉纹的倾向。
3.1 原因3.1.1 如上所述，产生脉纹的根本原因是高温铁液作用于砂芯引起硅砂的膨胀裂纹。
3.1.2 砂芯材料不具备低膨胀的性能，或者其自身不能吸收这种受热产生的膨胀。
3.1.3 砂芯的韧性或高温强度不足以克服膨胀应力导致产生裂纹。
3.1.4 所用材料不能低御砂芯在高温下产生膨胀裂纹。
3.1.5 铁液未能在砂芯产生裂纹前凝固结壳，从而预防脉纹产生。
3.2 对策针对3.1所列产生脉纹的原因（或者说脉纹形成的机理）。
显然应采取以下措施；3.2.1 在保证能得到健全铸件而不产生气孔等缺陷的铁液充型温度下，尽可能采取较低的浇注温度以减轻砂芯受热膨胀的程度；同时采用较快的浇注速度，以避免砂芯长时间受到高温烘烤可能产生的膨胀裂纹。
3.2.2 用于易产生脉纹砂芯(如水套芯，进排气道芯)的芯砂原砂预先进行消除相变膨胀处理，或者在砂芯材料中添加一些辅助材料，降低砂芯材料的热膨胀率；再就是原砂的颗粒组成以三筛或四筛级配,以求砂芯材料能自身吸收膨胀变型。
3.2.3 必要时，在砂芯材料中使用一定比例的非石英系列砂(如橄槛石砂，锆英砂等)，第一它们的膨胀率极小，第二其导热性能好，使铁液结壳时间早于砂芯相变膨胀开裂时间。
3.2.4 提高砂芯材料的韧性和高温强度。
3.2.5 使用强度、韧性优良，且导热性能极好的烧结型涂料，以增强砂芯表面抗膨胀裂纹的能力。
以上这些措施使用于冷芯砂，也使用于热法覆模砂(壳型砂)。
由此看出，预防或减少脉纹缺陷的主要措施是改善砂芯膨胀性能。
4 清洁度现代发动机对清洁度的要求非常苛刻，对气缸体(气缸盖)铸件而言，水腔、油腔、挺杆室等到部位允许残留的砂粒和异物，仅限为数克(g)以内，许多企业尽管采取了二次抛丸、强力抛丸，甚至引进了先进的抛丸设备，如鼠笼或机械手抛丸，要完全达到内腔清洁度要求，仍然较为困难，无论是壳芯或是冷芯，情形均一样。
4.1 原因清洁度达不到要求，从根本上来说是由于铸件结构方面的原因，上述各腔在抛丸时，因为出砂孔眼少而小，铁丸所能投射进去的量有限，所以内腔的光洁度与清洁程度均不及铸件的外表面，也不及曲轴箱和缸筒面等部位。
在不能改变铸件结构的情况下，只能查找影响清洁度其他方面的原因。
