汽车发动机缸盖加工工艺

汽车缸体铸造工艺一、缸体材料车用发动机缸体缸盖的材质主要有灰铸铁，铝合金，蠕墨铸铁等。

传统的发动机无论是缸体还是缸盖都是采用铸铁的，但是铸铁有着许多先天的不足，例如重量大、散热性差、摩擦系数高等等。

所以，许多发动机厂商都在寻找更适合的材料制造发动机的构成部件，比如密度小的铝。

铝的比重轻，单位体积的铝结构强度要小于铸铁，所以铝缸体通常体积反而大些。

但铝容易和燃烧时产生的水发生化学作用，耐腐蚀性不及铸铁缸体，尤其对温度压强都更高的增压引擎更是如此。

铸铁缸体和铝缸体各有其优缺点，所以所以高增压的引擎很多都采用铸铁缸体，小型车的缸体则更多向铝缸体发展。

金属中的元素组成会对金属材料的性能产生较大的影响，就钢铁而言，钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

不同的缸体元素配比也是有差别的。

合肥江淮铸造有限责任公司缸体化学成分要求化学成分（%）C Si Mn P S Cr Cu Ti Sn Pb下限 3.25 1.95 0.60 0.00 0.06 0.25 0.30 0.00 0.06 0.00 0上限 3.40 2.10 0.90 0.06 0.10 0.35 0.50 0.03 0.09 0.00 4二、原材料熔炼熔炼设备选用：中频感应保温电炉：生产效率10t／h，外水冷长炉龄大排距冲天炉：生产效率7t／h。

1、原材料原材料一般为回炉料，废钢和生铁。

回炉料是厂家的常备材料，在使用时必须注意其本身的干净程度。

回炉料的加入量必须严格按一定比例，否则会导致铁水的Si、S含量不易控制。

江淮生产的缸体铸件回炉料使用量一般不超过20％。

在江淮的缸体生产中，废钢的使用量超过50％。

这是由于生铁本身含有粗大石墨，而石墨熔点较高，在2000℃以上，在熔炼中不能熔尽，使得结晶过程中石墨变得粗大。

发动机缸体加工工艺发动机缸盖机械加工工艺给缸盖编号，把缸盖吊上滚道，粗铣上平面粗铣下平面及钻、扩、铰工艺孔、销孔，钻螺栓孔、水孔粗铣前端面及左侧面，铣后端面锪22螺栓孔、凹坑，钻右侧3—4孔粗镗凸轮轴半圆孔、台阶孔加工左、右面孔、上平面油孔加工上、下面孔半精镗挺杆孔半精及精加工上、下面孔前、后端面钻孔、倒角，凸轮轴第一轴承端面倒角、孔深检前、后面及上平面攻丝清洗、吹净加热气缸盖冷却进、排气阀座圈、压座圈压水道闷盖冷却气缸盖渗漏检查精铣下平面精铣上平面精铣前端面精铣左侧面精镗挺杆孔压气门导管精铰喷油嘴阶梯孔精加工进、排气阀座锥面及导管孔检查进、排气阀座锥面密封性，导管孔同轴度及导管孔孔径加工右侧面孔、平面和上平面孔去毛刺、清理清洗、吹净装凸轮轴轴承盖半精及精镗凸轮轴轴承孔去毛刺、清理清洗、吹净完工检验并编写缸盖总成下线号发动机481铸铝气缸体机械加工工艺毛坯上线打号铣两端面，粗镗曲轴半圆孔，铣轴承座两侧面，钻主油道，钻、绞后端面加工定位销孔粗铣顶/底面，粗镗缸孔，钻水套冷却孔，加工底面各孔，精铣底面，钻曲轴润滑孔铣进、排气面和水泵面，加工曲轴通风孔，进、排气面各孔，粗镗水泵孔加工顶面各孔，底面主轴承安装孔攻丝，主油道孔攻丝，铣锁片槽、止推面，精加工水泵孔中间清洗油道、水套试漏框架装配，螺栓拧紧加工前后端面各孔，钻、绞6个定位销孔销孔吹净和定位销装配精铣两端面，半精、精镗曲轴孔，精铣前后油封面，半精、精镗缸孔，精铣顶面粗珩、精珩缸孔最终清洗和高压去毛刺涂胶，压闷盖，曲轴箱试漏最终检查并分组打印外观检查，工件下线论文，另外论坛里有三菱的汽车加工特殊刀具蛮不错的汽车发动机缸体加工工艺的讨论上下气缸体装配左右侧面孔加工；半精镗镶缸套孔及止口半精镗主轴承孔及止推面，扩后端面定位套孔吹气清理扩铰右侧面孔；精镗镶缸套孔及止口珩磨镶缸套孔压缸套半精镗缸孔精铣上平面；精镗主轴承孔及止推面；铰后端面定位套孔精铣前后端面精铣下体两侧面精镗缸孔；磨Æ111环面珩磨缸孔及主轴承孔检查缸孔表面粗糙度清洗压闷盖缸孔及主轴承孔综合检查并打印分组标记渗漏检查铣切工艺搭子铣两侧圆弧面清理、清洗完工检验（工艺方案有点落后）珩磨汽缸缸套是个复杂的工艺，网文不能太深也不能太浅，峰值要控制好才行，金刚石刀具要选择好，珩磨时候不能一味图加工的快就把气压加的很大这样会导致网文加工过深，发生烧机油的情况并且活塞磨损严重缸体加工工艺流程1、毛坯外观检查，上料；2、2、利用毛坯初级准定位。

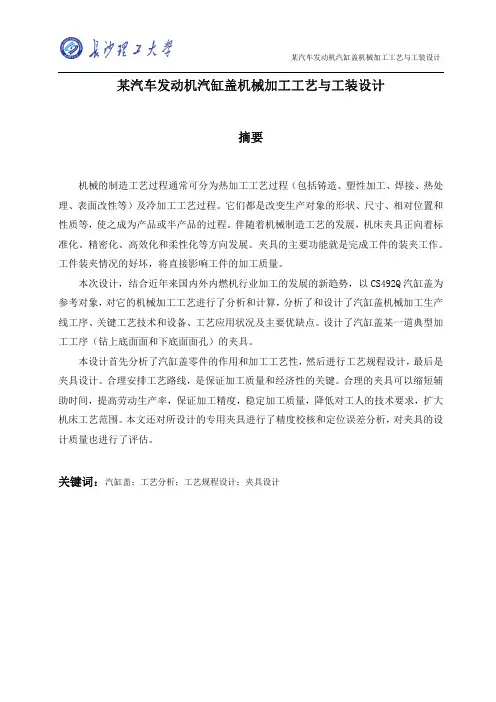

摘要机械的制造工艺过程通常可分为热加工工艺过程（包括铸造、塑性加工、焊接、热处理、表面改性等）及冷加工工艺过程。

它们都是改变生产对象的形状、尺寸、相对位置和性质等，使之成为产品或半产品的过程。

伴随着机械制造工艺的发展，机床夹具正向着标准化、精密化、高效化和柔性化等方向发展。

夹具的主要功能就是完成工件的装夹工作。

工件装夹情况的好坏，将直接影响工件的加工质量。

本次设计，结合近年来国内外内燃机行业加工的发展的新趋势，以CS492Q汽缸盖为参考对象，对它的机械加工工艺进行了分析和计算，分析了和设计了汽缸盖机械加工生产线工序、关键工艺技术和设备、工艺应用状况及主要优缺点。

设计了汽缸盖某一道典型加工工序（钻上底面面和下底面面孔）的夹具。

本设计首先分析了汽缸盖零件的作用和加工工艺性，然后进行工艺规程设计，最后是夹具设计。

合理安排工艺路线，是保证加工质量和经济性的关键。

合理的夹具可以缩短辅助时间，提高劳动生产率，保证加工精度，稳定加工质量，降低对工人的技术要求，扩大机床工艺范围。

本文还对所设计的专用夹具进行了精度校核和定位误差分析，对夹具的设计质量也进行了评估。

关键词：汽缸盖；工艺分析；工艺规程设计；夹具设计AbstractThe machining process can generally be divided into the process of hot working(including casting, plastic forming,welding,heat treatment,surface modification,etc.)and the process of cold working.They are all the processes of changing the shape,si-ze,relative position and property of production objects for making them into products or semi-products.With the development of machining process,machine fixture is dev-eloping toward the direction of standardization,precision,high efficiency and flexibilit-y etc.The main function of the fixture is to clamp the work piece.The quality of cla-mping work piece will directly affect the manufacturing quality of the work piece.In this design,combined with internal combustion engines development of processing industry at home and abroad in recent years,a new trend to CS492Q cylinder head as a reference object,and its machining process has been analyzed and calculated,analyzed and designed a production line of cylinder head machining process,Key technology and equipment,process and application status and main advantages and disadvantages.Road cylinder head design of a typical machining operations(drilling,under the bottom surface and bottom faces)of the fixture.First,the design of the cylinder head part of the role and processing technology,and then proceed to process planning and finally the fixture design.Route rationalization process,to ensure processing quality and economy of the key.Reasonable auxiliary fixture can reduce time,improve productivity and ensure precision, stability,processing quality and reduce the technical requirements for workers,expanding the scope of machine tool technology.This article is also designed special fixtures for precision positioning error checking and analysis,fixture design quality were evaluated.Key words:Cylinder-head;process analysis;process plain design;fixture design1.绪论 (1)1.1本文研究的目的和意义 (1)1.2课题背景知识 (2)1.2.1零件的作用 (2)1.2.2机械制造工艺相关知识 (2)1.2.3机床夹具设计基础知识 (6)2汽缸盖零件分析 (10)2.1汽缸盖的功用 (10)2.2零件的主要技术要求的分析 (10)2.2.1零件的技术要求 (10)2.2.2零件的材料及毛坯成型方法 (11)2.2.3零件的生产要求 (12)2.3零件加工工艺性分析 (13)2.4产纲领要求 (14)3零件的机械加工工艺规程设计 (16)3.1缸盖的锻造毛坯简图 (16)3.2零件表面加工的加工余量及加工方案确定 (16)3.3工艺路线和加工余量的初步拟定 (20)3.3.1工艺路线方案1 (20)3.3.2工艺路线方案2 (23)3.4工序的集中与分散的选择 (26)3.5基准的选择 (26)3.5.1原始的基准的选择 (26)3.5.2定位基准的选择 (27)3.5.3定位基准的确定 (27)3.6加工阶段的划分 (28)3.7方案分析比较 (29)3.8工艺装备的选择和设计 (29)3.8.1机床选择 (30)3.8.2辅助工具的选择 (31)3.8.3刀具的选择 (31)3.8.4工艺装备选择表： (32)3.9切削用量选择及计算 (35)3.10工时定额的计算 (40)4夹具的设计 (54)4.1专用夹具方案设计 (55)4.2定位销的设计 (56)4.3定位误差分析及计算 (57)4.4夹具的夹紧方案设计 (58)4.4.1夹紧力的计算 (59)4.5加紧机构的设计 (60)4.5.1楔形夹紧机构的设计 (61)4.5.2楔形加紧力计算： (62)4.5.2夹紧装置的油缸选取 (62)4.6刀具的选择和设计 (63)4.7导向套筒的设计 (64)4.8左右钻模板设计 (66)总结 (68)参考文献 (70)致谢 (71)1.1.绪绪论1.1本文研究的目的和意义本次设计是在我们学完了大学的全部基础课程、技术课程以及全部专业课之后进行的。

汽车发动机缸体加工工艺分析摘要：随着经济的发展和人民生活水平的提高，我国汽车销量大幅增长。

在汽车工业中，汽车零部件的生产效率和加工质量非常重要。

通常情况下，汽车零部件的生产效率和加工质量对汽车工业的发展起着重要的作用。

在汽车零部件中，发动机缸体是最重要的汽车零部件之一。

汽车发动机气缸的加工质量和生产效率在一定程度上决定了汽车的生产效率和性能。

可见，汽车工业要想取得更大的发展，必须大幅度提高汽车发动机缸体的加工质量和生产效率。

本文介绍了汽车发动机气缸体的加工工艺。

关键词：汽车发动机；缸体加工；工艺0 引言发动机是汽车的关键部件，气缸体是发动机的重要组成部分，加工工艺的精度对发动机质量有着决定性的影响。

随着市场竞争的不断加剧，市场对产品种类的需求越来越多样化，极大地刺激了汽车行业的发展。

汽车发动机作为高新技术产品之一，不断优化，产品功能和性能得到提升，原有的缸体生产模式已不能适应现代企业发展的需要，产品品种多样。

只有可调节、生产成本低的柔性生产工艺模式才能满足市场需求，发展空间更大。

1缸体加工的具体工艺流程(1)气缸的表面处理。

圆柱面加工主要分为平面加工和间隙加工。

面加工主要包括面铣削，如顶面、底面和前后端加工。

间隙加工往往需要镗、珩磨、钻孔、铰孔和攻丝，包括水套孔、安装孔、连接孔、活塞缸孔、油孔等。

(2)气缸加工流程。

气缸加工工序主要分为加工主型材、加工主孔和立柱、清洗检查和加工辅助结构四个步骤，不同的工序负责不同的领域和位置基准。

例：有的程序采用两销完全定位方式，有的程序采用近似参考3-2-1完全定位方式。

另外，不同方法的定位面在底面和端面之间也不同。

在气缸的加工中，气缸底面和端面的加工是一个非常重要的工序。

(3)气缸体加工分为阶段。

筒体加工可分为粗加工和精加工两个模块，每个模块又可分为两部分，整个生产线可分为粗加工设备、半精加工设备和精加工设备三部分。

在每个阶段，都需要根据需要的产品来寻找和合理化生产。

.
. 汽车发动机缸盖加工工艺
缸盖形状一般为六面体，系多孔薄壁件，其上有气门座孔、气门导管孔、各种光孔及螺纹孔、凸轮轴孔等。

汽油机缸盖有火花塞孔，柴油机缸盖有喷油器孔。

根据缸盖在一台发动机上的数量可分为整体式缸盖和分体式缸盖等。

只覆盖一个气缸的称为单体气缸盖，覆盖两个以上气缸的称为块状气缸盖（通常为两缸一盖，三缸一盖），覆盖全部气缸的称为整体气缸盖（通常为四缸一盖，六缸一盖）
缸盖的平面加工一般采用机夹密齿铣刀进行铣削加工，孔系一般采用摇臂钻床、组合机、加工中心等设别进行钻、扩、铰方式加工；导管及阀座采用冷冻或常温压装方式进行压装，常温压装过程中一般采用位移-压力控制法对装配过程进行控制。

孔加工是缸体、缸盖的难点所在，孔系加工一般采用钻、扩、铰、镗削、攻丝等加工方式。

孔加工对刀具的要求极高，任何刀具折损，崩刃，孔精度不良等问题都会影响孔加工的加工精度，在这里介绍一款读者提供的采用OSG刀具进行加工的解决方案：
OSG孔加工案例：某发动机厂采用OSG的VP-DC-MT（DIN标）/VP-DC-HT（JIS标）/VO-DC-HT（JIS标内冷）系列刀具，该刀具具有V （TICN）涂层、VP-DC-HT 采用CPM粉末高速钢材质、0°前角式样加大刃部强度、对应高速加工，切削速度达 30 m/min。

用来加工铸铁缸盖的孔系，取得较好的效果。

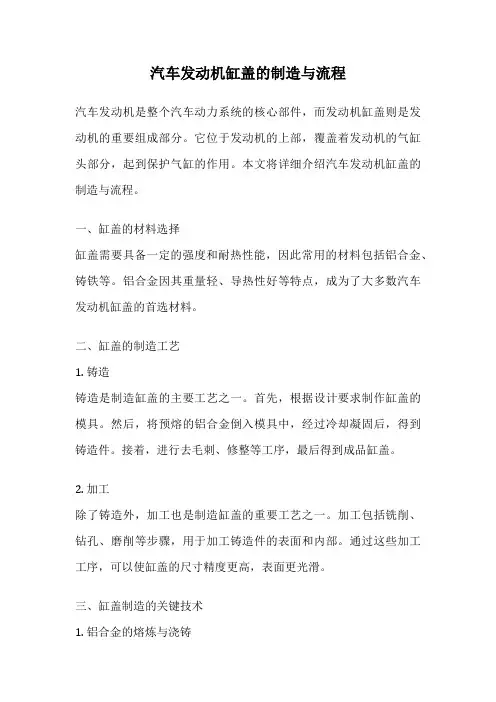

汽车发动机缸盖的制造与流程汽车发动机是整个汽车动力系统的核心部件，而发动机缸盖则是发动机的重要组成部分。

它位于发动机的上部，覆盖着发动机的气缸头部分，起到保护气缸的作用。

本文将详细介绍汽车发动机缸盖的制造与流程。

一、缸盖的材料选择缸盖需要具备一定的强度和耐热性能，因此常用的材料包括铝合金、铸铁等。

铝合金因其重量轻、导热性好等特点，成为了大多数汽车发动机缸盖的首选材料。

二、缸盖的制造工艺1. 铸造铸造是制造缸盖的主要工艺之一。

首先，根据设计要求制作缸盖的模具。

然后，将预熔的铝合金倒入模具中，经过冷却凝固后，得到铸造件。

接着，进行去毛刺、修整等工序，最后得到成品缸盖。

2. 加工除了铸造外，加工也是制造缸盖的重要工艺之一。

加工包括铣削、钻孔、磨削等步骤，用于加工铸造件的表面和内部。

通过这些加工工序，可以使缸盖的尺寸精度更高，表面更光滑。

三、缸盖制造的关键技术1. 铝合金的熔炼与浇铸铝合金的熔炼与浇铸是制造缸盖的关键技术之一。

在熔炼过程中，需要控制好熔炼温度和时间，以确保铝合金的熔点达到要求。

在浇铸过程中，需要控制好铸造温度和浇注速度，以确保铸件的质量。

2. 热处理热处理是制造缸盖的另一个关键技术。

通过热处理，可以改变铝合金的组织结构和性能，提高缸盖的强度和硬度。

常用的热处理方法包括固溶处理和时效处理。

3. 焊接缸盖在制造过程中需要进行多次焊接，以连接各个零部件。

焊接工艺需要选用合适的焊接方法和焊接材料，以确保焊接接头的质量和可靠性。

四、缸盖制造的质量控制缸盖作为发动机的重要部件，其制造质量的稳定性和可靠性至关重要。

在制造过程中，需要进行严格的质量控制，包括原材料的检验、工艺过程的控制和成品的检测等。

1. 原材料的检验原材料是制造缸盖的基础，需要进行严格的检验。

包括对铝合金的成分分析、杂质含量的测定等。

2. 工艺过程的控制在制造过程中，各个工序的控制都非常重要。

包括铸造过程中的温度控制、压力控制等，以及加工过程中的参数控制等。

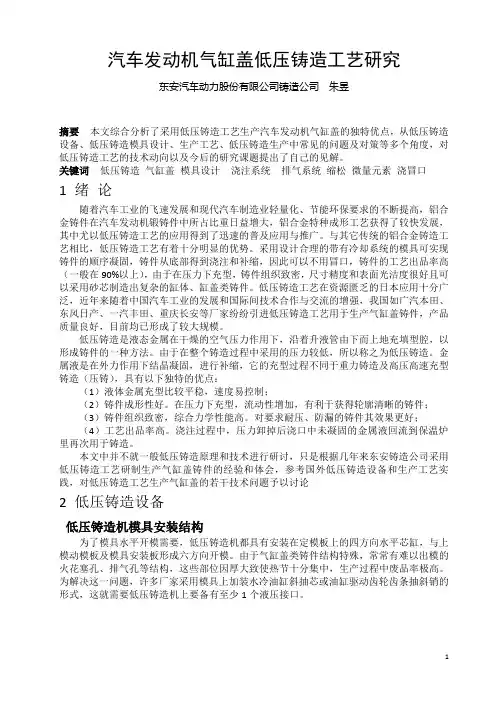

汽车发动机气缸盖低压铸造工艺研究东安汽车动力股份有限公司铸造公司朱昱摘要本文综合分析了采用低压铸造工艺生产汽车发动机气缸盖的独特优点，从低压铸造设备、低压铸造模具设计、生产工艺、低压铸造生产中常见的问题及对策等多个角度，对低压铸造工艺的技术动向以及今后的研究课题提出了自己的见解。

关键词低压铸造气缸盖模具设计浇注系统排气系统缩松微量元素浇冒口1 绪论随着汽车工业的飞速发展和现代汽车制造业轻量化、节能环保要求的不断提高，铝合金铸件在汽车发动机锻铸件中所占比重日益增大，铝合金特种成形工艺获得了较快发展，其中尤以低压铸造工艺的应用得到了迅速的普及应用与推广。

与其它传统的铝合金铸造工艺相比，低压铸造工艺有着十分明显的优势。

采用设计合理的带有冷却系统的模具可实现铸件的顺序凝固，铸件从底部得到浇注和补缩，因此可以不用冒口，铸件的工艺出品率高（一般在90%以上），由于在压力下充型，铸件组织致密，尺寸精度和表面光洁度很好且可以采用砂芯制造出复杂的缸体、缸盖类铸件。

低压铸造工艺在资源匮乏的日本应用十分广泛，近年来随着中国汽车工业的发展和国际间技术合作与交流的增强，我国如广汽本田、东风日产、一汽丰田、重庆长安等厂家纷纷引进低压铸造工艺用于生产气缸盖铸件，产品质量良好，目前均已形成了较大规模。

低压铸造是液态金属在干燥的空气压力作用下，沿着升液管由下而上地充填型腔，以形成铸件的一种方法。

由于在整个铸造过程中采用的压力较低，所以称之为低压铸造。

金属液是在外力作用下结晶凝固，进行补缩，它的充型过程不同于重力铸造及高压高速充型铸造（压铸），具有以下独特的优点：（1）液体金属充型比较平稳，速度易控制；（2）铸件成形性好。

在压力下充型，流动性增加，有利于获得轮廓清晰的铸件；（3）铸件组织致密，综合力学性能高。

对要求耐压、防漏的铸件其效果更好；（4）工艺出品率高。

浇注过程中，压力卸掉后浇口中未凝固的金属液回流到保温炉里再次用于铸造。

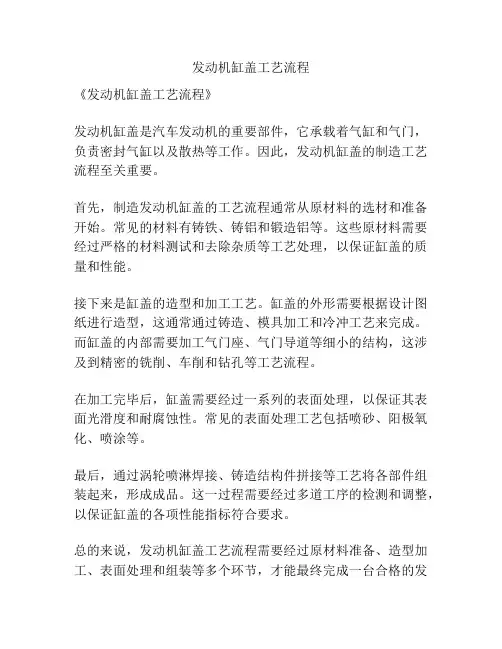

发动机缸盖工艺流程
《发动机缸盖工艺流程》
发动机缸盖是汽车发动机的重要部件，它承载着气缸和气门，负责密封气缸以及散热等工作。

因此，发动机缸盖的制造工艺流程至关重要。

首先，制造发动机缸盖的工艺流程通常从原材料的选材和准备开始。

常见的材料有铸铁、铸铝和锻造铝等。

这些原材料需要经过严格的材料测试和去除杂质等工艺处理，以保证缸盖的质量和性能。

接下来是缸盖的造型和加工工艺。

缸盖的外形需要根据设计图纸进行造型，这通常通过铸造、模具加工和冷冲工艺来完成。

而缸盖的内部需要加工气门座、气门导道等细小的结构，这涉及到精密的铣削、车削和钻孔等工艺流程。

在加工完毕后，缸盖需要经过一系列的表面处理，以保证其表面光滑度和耐腐蚀性。

常见的表面处理工艺包括喷砂、阳极氧化、喷涂等。

最后，通过涡轮喷淋焊接、铸造结构件拼接等工艺将各部件组装起来，形成成品。

这一过程需要经过多道工序的检测和调整，以保证缸盖的各项性能指标符合要求。

总的来说，发动机缸盖工艺流程需要经过原材料准备、造型加工、表面处理和组装等多个环节，才能最终完成一台合格的发
动机缸盖。

这些工艺流程的每一步都需要进行监控和检测，以保证最终产品的质量和性能。

工艺路线和工艺技术工艺路线是指将原材料经过一系列工艺操作和处理后制成最终产品的过程。

它描述了生产过程中所需经过的步骤和操作，以及各个环节之间的联系和依赖关系。

工艺技术则是指完成每个工艺步骤所使用的技术和方法。

下面将介绍一个汽车零部件的工艺路线和相关的工艺技术。

以汽车发动机缸盖的制造为例，其工艺路线如下：1. 原材料准备：选用高强度可锻铝合金作为原材料，进行材料鉴定和筛选。

2. 铸造：采用压力铸造技术，将铝合金熔化后倒入铸型，通过压力将熔液充填至模腔中，等待冷却凝固。

3. 去毛刺：使用机械研磨和气枪除去铸件表面的毛刺和气孔。

4. 磨洗处理：将铸件放入磨床中进行表面平整和光洁处理，以增加产品的密封性和平滑度。

5. 气体渗透探伤：使用气体渗透和X射线探伤技术，检测零部件表面和内部的缺陷和裂纹。

6. 热处理：将缸盖放入特殊炉中进行热处理，提高其硬度和耐磨性。

7. 机加工：采用数控机床对缸盖进行精密加工，如铣削、钻孔、锉削等，以确保尺寸的精确度和表面的光滑度。

8. 检测和修复：对机加工后的缸盖进行尺寸检测和检验，如平面度、孔径尺寸等，并对不合格品进行修复处理。

9. 表面处理：为增加缸盖表面的耐腐蚀性和美观度，采用阳极氧化、喷涂等方式进行表面处理。

10. 组装和包装：将缸盖与其他发动机零部件进行组装，并进行最后的质量检查和包装，准备发往客户。

在以上的工艺路线中，涉及到了多种工艺技术。

比如，铸造采用了压力铸造技术，这是一种将液态金属通过高压充填到铸型中进行凝固的方法。

磨洗处理则使用了磨床和刷洗工具对表面进行加工处理。

而热处理则是通过采用特殊的炉子进行加热、保温和冷却处理，以改变材料的晶体结构和性能。

机加工使用了高精度的数控机床，可以对缸盖进行精确的加工和修整。

对于检测技术，气体渗透和X射线探伤可以对缸盖进行检测，确保其质量达标。

此外，还有一些特殊的技术，如阳极氧化和喷涂等，用于对缸盖表面进行特殊处理。

总之，工艺路线和工艺技术在产品的制造过程中起到至关重要的作用。

发动机缸盖体生产流程发动机缸盖体是汽车发动机的重要组成部分，它的生产流程经过多道工序，需要精确的加工和装配。

下面将详细介绍发动机缸盖体的生产流程。

生产发动机缸盖体的第一步是原材料的准备。

通常情况下，发动机缸盖体是由铝合金材料制成，因此需要准备铝合金锭。

这些铝合金锭经过熔炼、铸造和浇注等工艺，形成铸造坯。

接下来，铸造坯需要进行毛坯加工。

这个过程包括铸造坯的切割、修整和去毛刺等工序，以确保铸造坯的尺寸和表面质量符合要求。

毛坯加工通常采用机械加工设备进行，如数控机床、铣床、钻床等。

完成毛坯加工后，就进入到下一步的精加工阶段。

精加工是为了进一步提高发动机缸盖体的精度和表面质量。

这个阶段通常包括铣削、钻孔、车削、螺纹加工等工序。

这些工序需要高精度的机床和刀具，以确保发动机缸盖体的尺寸和形状符合设计要求。

在精加工完成后，发动机缸盖体需要进行表面处理。

这一工序包括喷砂、抛光、清洗等，以提高发动机缸盖体的表面光洁度和耐腐蚀性。

完成表面处理后，发动机缸盖体需要进行装配。

这个阶段包括安装气门、凸轮轴、摇臂等零部件。

装配过程需要严格按照装配工艺进行，以确保发动机缸盖体的各个零部件能够正常运转。

装配完成的发动机缸盖体需要进行严格的检测和测试。

这个阶段包括外观检查、尺寸检测、密封性测试等。

只有通过了各项检测和测试，发动机缸盖体才能够进入下一步的生产流程。

以上就是发动机缸盖体的生产流程。

通过精确的加工和装配，发动机缸盖体能够保证其性能和质量的稳定。

发动机缸盖体的生产流程需要高度的技术和工艺，以满足汽车行业对发动机性能和质量的要求。

通过不断的改进和创新，发动机缸盖体的生产工艺也在不断提高，以适应汽车行业的发展需求。

缸盖加工工艺流程
缸盖加工工艺流程是指对汽车发动机缸盖进行加工及制造的一系列工艺步骤。

下面将介绍一下缸盖加工工艺流程的主要步骤和工艺要点。

1. 材料准备：首先需要准备好缸盖的材料，一般使用铝合金材料。

铝合金具有重量轻、导热性好等优点，适用于汽车发动机缸盖。

2. 铸造或锻造：将准备好的铝合金材料进行铸造或锻造，形成初步的缸盖型号。

这一步骤需要保证铸造或锻造的精度和质量，使得缸盖的外观和尺寸满足要求。

3. 加工平面：将铸造或锻造好的缸盖进行平整加工，使得缸盖的平面达到要求的平整度和光洁度。

这一步骤通常采用铣削机或磨床进行。

4. 加工燃烧室：对缸盖的燃烧室进行加工，使得燃烧室的形状和尺寸满足发动机的设计要求。

这一步骤通常采用车床、铣床等机床进行。

5. 钻孔和攻丝：根据发动机的管路和传感器安装要求，在缸盖上进行钻孔和攻丝，用于安装油道和传感器等。

6. 密封与检测：对加工好的缸盖进行密封处理，确保缸盖与发动机的其他部件密封良好，防止漏气和冷却液泄漏。

同时对缸盖进行硬度和密封性检测，保证缸盖的质量。

以上就是缸盖加工工艺流程的主要步骤和工艺要点。

在整个加工过程中，需要保证每个步骤的准确性和精度，以达到最终的产品质量要求。

同时，加工过程中还需要注意安全操作，防止事故发生。

缸盖作为发动机的重要部件，直接影响发动机的性能和运行稳定性，因此缸盖加工工艺的精细化和优化对于整个发动机的品质具有重要意义。

汽车发动机缸盖的制造与流程汽车发动机缸盖是发动机的重要组成部分，它位于发动机的上部，覆盖在汽缸体上，起到密封汽缸的作用。

同时，汽车发动机缸盖还承载着气门、凸轮轴、摇臂等零部件，是发动机正常运转的关键部件之一。

下面将介绍汽车发动机缸盖的制造与流程。

一、缸盖的材料汽车发动机缸盖的材料通常采用铝合金、铸铁等材料。

铝合金缸盖具有重量轻、导热性好、强度高等优点，但成本较高；铸铁缸盖则成本低廉，但重量较大，导热性较差。

二、缸盖的制造流程1.原材料准备：根据缸盖的设计要求，选用合适的材料，并进行切割、铸造等加工处理。

2.铸造：铸造是制造缸盖的关键步骤。

铝合金缸盖通常采用压铸工艺，铸铁缸盖则采用砂型铸造工艺。

在铸造过程中，需要控制好铸造温度、压力等参数，以确保缸盖的质量。

3.加工：铸造完成后，需要进行加工处理。

包括铣削、钻孔、磨削等工艺，以确保缸盖的尺寸精度和表面质量。

4.检测：制造完成后，需要对缸盖进行严格的检测。

包括外观检查、尺寸检测、材料检测等，以确保缸盖的质量符合设计要求。

5.组装：缸盖制造完成后，需要与汽缸体、气门、凸轮轴等零部件进行组装。

在组装过程中，需要控制好紧固力度、润滑油脂等参数，以确保发动机的正常运转。

三、缸盖的质量控制缸盖作为发动机的重要组成部分，其质量直接影响发动机的性能和寿命。

因此，在缸盖的制造过程中，需要严格控制质量。

具体措施包括：1.严格控制原材料的质量，确保材料符合设计要求。

2.严格控制铸造工艺，确保铸造温度、压力等参数符合要求。

3.加工过程中，需要控制好加工精度和表面质量。

4.严格检测缸盖的质量，确保缸盖符合设计要求。

5.在组装过程中，需要控制好紧固力度、润滑油脂等参数，以确保发动机的正常运转。

综上所述，汽车发动机缸盖的制造与流程是一个复杂的过程，需要严格控制质量，确保缸盖的性能和寿命。

随着汽车工业的不断发展，缸盖的制造技术也在不断进步，未来将会有更多的新材料和新工艺应用于缸盖的制造中。

汽车发动机缸盖的制造与流程汽车发动机是汽车的核心部件之一，而发动机缸盖作为发动机的重要组成部分，承担着密封气缸、支撑凸轮轴以及冷却等重要功能。

本文将从制造与流程两个方面，介绍汽车发动机缸盖的制作过程。

一、制造过程1. 材料准备制造发动机缸盖的主要材料是铝合金。

铝合金具有重量轻、导热性能好等优点，适合用于制造发动机缸盖。

在制造之前，需要对铝合金进行加热处理，以提高其强度和硬度。

2. 铸造铸造是制造发动机缸盖的首要工艺。

首先，将加热处理后的铝合金熔化，然后倒入预先制作好的砂型中。

砂型是根据发动机缸盖的形状和尺寸制作而成的。

铝合金熔液在砂型中冷却凝固，并逐渐形成发动机缸盖的形状。

3. 精加工铸造出来的发动机缸盖需要进行精加工，以提高其精度和表面质量。

精加工的主要步骤包括铣削、钻孔、研磨等。

其中，钻孔是为了形成发动机缸体的气孔，以帮助发动机正常工作。

4. 表面处理发动机缸盖的表面处理是为了提高其耐腐蚀性和美观性。

一般采用喷涂或电镀的方式进行表面处理。

喷涂是将特殊涂料喷涂在发动机缸盖的表面，形成一层保护膜。

电镀则是通过电解的方式，在发动机缸盖表面镀上一层金属。

5. 装配经过上述工艺的发动机缸盖需要进行装配。

装配的主要步骤包括安装凸轮轴、气门、气门弹簧等零部件。

装配需要严格按照相关的工艺规程进行，以确保发动机缸盖的质量和性能。

二、制造流程1. 设计在制造发动机缸盖之前，首先需要进行设计。

设计师根据发动机的要求和性能参数，确定发动机缸盖的形状、尺寸等参数。

设计师还需要考虑到制造工艺和装配要求，以确保发动机缸盖的可制造性。

2. 模具设计与制造在进行铸造之前，需要制作砂型。

砂型的制作需要进行模具设计与制造。

模具设计师根据发动机缸盖的形状和尺寸，设计模具的结构和形状。

然后，根据设计图纸制作模具，以便进行后续的铸造工艺。

3. 铸造在模具制作完成后，将预先加热处理好的铝合金熔液倒入砂型中。

铝合金在砂型中冷却凝固，并逐渐形成发动机缸盖的形状。

发动机缸体缸盖加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!发动机缸体缸盖加工工艺流程发动机缸体缸盖作为发动机的核心部件，其加工工艺对于整个发动机的性能和质量至关重要。

汽车发动机缸盖的制造与流程汽车发动机是汽车的心脏，而汽车发动机的缸盖则是保护发动机心脏的关键部件之一。

缸盖作为发动机的上盖，不仅起着密封气缸的作用，还承载着气缸盖上的零部件，如汽门、凸轮轴等。

因此，缸盖的制造质量直接影响着发动机的性能和可靠性。

下面将从汽车发动机缸盖的制造与流程进行详细介绍。

缸盖的制造材料一般采用铝合金。

铝合金具有重量轻、导热性好、加工性能优良等优点，适合用于发动机缸盖的制造。

在制造缸盖的过程中，首先需要准备好铝合金材料，然后通过压铸、砂型铸造或高压铸造等工艺，将铝合金材料铸造成缸盖的基本形状。

接下来是缸盖的加工工艺。

铸造完成的铝合金缸盖需要经过精密的加工工艺，包括铣削、钻孔、研磨等步骤，以确保缸盖的尺寸精度和表面质量。

其中，铣削是将缸盖上的各种孔、凸台等进行加工，钻孔是为汽门、水孔等部件开孔，研磨则是为了提高缸盖的表面光洁度和密封性能。

在加工完成后，缸盖需要进行热处理。

热处理是为了消除材料内部的应力，提高材料的强度和硬度，同时改善材料的塑性和韧性。

常见的热处理工艺包括时效处理、固溶处理等，通过控制热处理参数，使缸盖的性能达到设计要求。

最后是缸盖的组装工艺。

在组装过程中，首先需要安装汽门、凸轮轴等零部件到缸盖上，然后将缸盖与气缸体进行密封组装。

密封是非常关键的步骤，一旦密封不良，容易导致漏油、漏气等问题，影响发动机的工作性能。

因此，在组装缸盖时，需要严格控制工艺，确保每个环节都符合要求。

总的来说，汽车发动机缸盖的制造过程是一个复杂而精密的工艺过程。

通过铸造、加工、热处理和组装等环节的精心操作，才能确保缸盖的质量和性能达到设计要求。

只有如此，才能保证发动机的正常运转，为汽车提供动力。

希望通过本文的介绍，读者对汽车发动机缸盖的制造与流程有更深入的了解。

一、实习背景为了深入了解汽车发动机缸盖的加工工艺，提高自己的实践操作能力，我于2023年3月至4月在XX汽车制造有限公司进行了为期一个月的缸盖加工实习。

此次实习让我对缸盖加工工艺有了更深刻的认识，也锻炼了我的动手能力和团队协作精神。

二、实习内容1. 缸盖加工工艺流程在实习期间，我主要参与了缸盖的加工工艺流程，包括以下步骤：（1）下料：将原材料（铸铁或铝合金）切割成所需尺寸的毛坯。

（2）粗加工：使用车床、铣床等设备对毛坯进行粗加工，去除毛坯的余量，达到一定的尺寸精度。

（3）精加工：对粗加工后的缸盖进行精加工，包括车削、铣削、磨削等，以达到较高的尺寸精度和表面质量。

（4）热处理：对缸盖进行热处理，提高其硬度和耐磨性。

（5）检验：对加工完成的缸盖进行尺寸、形状、表面质量等方面的检验，确保缸盖质量。

2. 机床操作及维护在实习过程中，我学习了车床、铣床、磨床等设备的操作方法，并了解了机床的维护保养知识。

通过实际操作，我掌握了以下技能：（1）正确使用刀具和量具。

（2）根据加工要求选择合适的切削参数。

（3）熟练操作机床，保证加工精度。

（4）对机床进行日常维护保养，确保机床的正常运行。

三、实习收获1. 理论与实践相结合通过实习，我深刻体会到理论与实践相结合的重要性。

在课堂上学习的理论知识，在实际操作中得到了验证和巩固，使我更加深入地理解了缸盖加工工艺。

2. 动手能力提高在实习过程中，我学会了使用各种机床和工具，提高了自己的动手能力。

同时，在解决实际问题时，我也学会了如何分析问题、寻找解决方案。

3. 团队协作精神在实习期间，我与同事们共同完成了一系列缸盖加工任务。

在这个过程中，我学会了如何与团队成员沟通、协作，共同完成目标。

四、实习总结本次缸盖加工实习让我受益匪浅，不仅提高了自己的实践操作能力，还对汽车发动机缸盖的加工工艺有了更深入的了解。

在今后的学习和工作中，我将继续努力，将所学知识运用到实际生产中，为我国汽车制造业的发展贡献自己的力量。
