现场岩土体直剪试验

浅析土的直接剪切试验与其影响因素摘要:抗剪强度指标C和φ是评价岩土体性质和工程设计的重要参数,在工程设计质量和工程施工中起着非常重要的作用。

本文就土的直接剪切试验与影响因素进行了分析。

关键词:土体；剪切试验；影响；密度土的抗剪强度是土体抵抗剪切破坏的极限能力，是土的一个重要力学指标，在估算地基承载力、评价地基稳定性以及计算码头、路堤、土坝等斜坡稳定性以及挡土建筑物的土压力时，都需要土的抗剪强度指标。

在专业领域上，把测定土体抗剪强度指标的试验称为剪切试验。

土抵抗剪应力是土体保持自身不被破坏而所能承受的最大剪应力，因此如何使试验成果能较准确地反映不同土体的力学性质，以及掌握它与其它指标之间的相互关系和影响就显得非常重要。

所以，对土的直接剪切试验与影响因素的分析就要做得非常认真，确保试验结构的准确，从而使工程顺利施工，并保护岩土体的整体不被破坏。

1 密度、含水量与抗剪强度的关系1.1 土的天然含水量与抗剪强度的关系对黏性土来说，天然含水率ω值与抗剪强度即C，值成负相关，反之亦然。

对不同岩性相同含水量土样来说，其抗剪强度还受容重，颗粒成份、组成等因素影响。

因为黏性土含矿物质较高，一般在15%～25%，甚至更高，黏土矿物含量越高吸附水的能力就越强。

当含水量增大时，土的和C值将随之降低，从而使抗剪强度降低。

但当含水量降低时，土的结构联结增强，从而有助于黏聚力C和内摩擦角U的提高。

对沙土来说抗剪强度一般也随含水量增加而降低。

图1是粉质沙土的内摩擦角与含水率的关系图。

图1粉质沙土的内摩擦角与含水率X的关系曲线图由此可见，干沙的内摩擦角最大，含水率增大到接近最大分子水容度时，值最小，当含水率达到毛细管水容度时，再度增大。

继续增大含水率则将导致内摩擦角值的降低。

1.2 土的密度(容重)与抗剪强度的关系对黏性土来说土的密度越大，其抗剪强度越大，这是因为在天然含水率ω相同情况下，密度越大，其干密度也就越大，则空隙比越小，凝聚力C值相应增大，内摩擦角值相应降低。

2021年岩土专业知识试卷和答案解析（9）一、单选题(共30题)1.采用振冲法加固黏土地基，施工结束后应（）进行质量检査。

A：场地平整后立刻B：可间隔3~4天C：边施工边D：间隔3?4周后【答案】：D【解析】：根据《建筑地基处理技术规范》（JGJ 79—2002）第6. 2. 4条，黏性土地基夯实一遍一般需要间歇3 ~4星期，才能进行下一遍夯击或质量检查。

2.受竖向荷载桩，关于桩端阻力荷载分担大小，下列说法正确的是（）。

A：长径比l/d/越小，桩土相对刚度越大，桩端阻力发挥值越大B：长径比l/d越小，桩土相对刚度越小，桩端阻力发挥值越大C：长径比l/d越大，桩土相对刚度越大，桩端阻力发挥值越大D：长径比l/d越大，桩土相对刚度越小，桩端阻力发挥值越大【答案】：A【解析】：桩受到的荷载由桩端阻力与桩周摩阻力承担，在其他条件相同的条件下，长径l/d比越大，摩阻力承担的荷载就越大，反之桩端阻力承担的荷载就越大。

桩土刚度比越大，说明在相同条件下，桩身压缩变形与桩端土压缩变形之比越小，说明桩端阻力发挥越大。

3.拟用挤密桩法消除湿陷性黄土地基的湿陷性，当挤密桩直径d为0.4m，按三角形布桩时，桩孔中心距s采用1.0m，若桩径改为0.45m，要求面积置换率m相同，此时桩孔中心距宜采用（）m。

A：1.08B：1. 13C：1.20D：1.27【答案】：B【解析】：根据《建筑地基处理技术规范》（JGJ 79—2002）第7. 2. 8条，一根桩分担的处理地基面积的等效圆直径为：de=1.05s= 1. 05×1. 0 = 1. 05m；桩土面积置换率为：m =d2/d2e=0.42/1.052=0.145；若桩径改为 0.45m，则，此时桩孔中心距为s′=d′e/1.05=1.13m。

4.根据《碾压式土石坝设计规范》(SL274-2001)，在防渗体分区坝的防渗体断面尺寸设计中，防渗土料是很重要的因素，下列对碾压式土石坝的防渗土料的要求说法错误的是（）。

直剪试验原理直剪试验是一种常用的土工试验方法，用于研究土壤的剪切性能。

直剪试验原理主要是通过对土样施加水平剪切力和垂直压力，来研究土壤在剪切过程中的变形和破坏特性。

直剪试验原理的理论基础是摩尔-Coulomb准则，即土壤的剪切强度与正应力之间存在一定的线性关系。

在进行直剪试验时，首先需要采集代表性的土样，并进行标定。

然后将土样放置在直剪试验仪中，施加水平剪切力和垂直压力，观测土样的变形和破坏过程，最终得到土壤的剪切强度参数。

直剪试验原理的关键在于通过施加水平剪切力，来模拟土体内部的剪切应力，从而研究土壤在不同应力状态下的变形和破坏规律。

直剪试验原理的核心在于研究土壤的内部应力分布和变形特性。

在进行试验时，需要控制水平剪切力和垂直压力的施加速度和大小，以保证试验结果的准确性和可靠性。

通过直剪试验，可以得到土壤的剪切强度参数，如内摩擦角和剪切模量，这些参数对于土体的稳定性和工程设计具有重要的意义。

直剪试验原理的应用范围非常广泛，可以用于研究各种类型的土壤和岩石的剪切性能。

在土木工程、岩土工程和地质工程中，直剪试验是一种常用的试验方法，用于评价土体的工程性质和稳定性。

通过对土壤样品进行直剪试验，可以了解土壤在受力作用下的变形和破坏规律，为工程设计和施工提供重要的参考依据。

总的来说，直剪试验原理是通过施加水平剪切力和垂直压力，研究土壤在剪切过程中的变形和破坏规律，得到土壤的剪切强度参数。

这一原理在工程实践中具有重要的应用价值，可以为工程设计和施工提供科学依据，保障工程的安全和稳定性。

通过对直剪试验原理的深入理解和应用，可以更好地认识土壤的力学性质，为工程实践提供有力支持。

土工试验检测项目土工试验是土力学和岩土工程中的重要内容之一，通过对土体进行一系列的试验检测，可以获取土体的力学性质、物理性质和水文特性等信息，为工程设计和施工提供依据。

本文将就常见的土工试验检测项目进行介绍。

一、标准贯入试验标准贯入试验是测定土体抗剪强度和压缩性的常用试验。

试验时，将一根长约60cm、直径3cm的贯入棒垂直插入土体中，记录插入贯入棒所需的击数，通过击数和贯入棒的阻力计算土体的贯入阻力。

标准贯入试验常用于土壤的分类和工程地质勘察。

二、直剪试验直剪试验是测定土体抗剪强度的一种常见试验。

试验时，将土体样品切割成两个相互平行的平面，施加垂直于两个平面的剪切力，通过测量土体的剪切应力和剪切应变，计算土体的抗剪强度。

直剪试验可用于评估土体的抗剪性能和岩石的断裂性质。

三、压缩试验压缩试验是测定土体压缩性的一种常用试验。

试验时，将土体样品置于压力机中，施加垂直于土体截面的压力，通过测量土体的应力和应变，计算土体的压缩模量和压缩系数。

压缩试验可以评估土体的变形特性和承载力。

四、液塑限试验液塑限试验是测定土体液塑性质的一种常见试验。

试验时，将土样与一定量的水混合，通过搅拌和加水的方式，使土样逐渐变得可塑，并记录所需的水分含量。

液塑限试验可用于判断土体的塑性指数、液性指数和塑性限。

五、颗粒分析试验颗粒分析试验是测定土体颗粒组成和颗粒大小分布的一种常用试验。

试验时，将土样进行筛分，根据筛孔的大小将土体颗粒分为不同的粒级，并通过称重和计算的方式，得到不同粒级的颗粒含量和颗粒大小分布曲线。

颗粒分析试验可用于确定土壤的孔隙特性和工程性质。

六、孔隙比试验孔隙比试验是测定土体孔隙性质的一种常见试验。

试验时，将土样置于水中浸泡，通过测量土样的湿重、干重和体重，计算土体的饱和度、孔隙率和孔隙度。

孔隙比试验可以评估土体的孔隙结构和水分特性。

以上是几种常见的土工试验检测项目，通过这些试验可以全面了解土体的力学性质、物理性质和水文特性，为工程设计和施工提供科学依据。

土的抗剪强度试验方法及指标的应用土的抗剪强度是指土体在受剪力作用下所表现出的抵抗剪切破坏的能力。

这是衡量土体抵御剪切破坏的能力的重要指标，而抗剪强度试验方法及指标的应用则是评估土体抵御剪切破坏能力的重要工具。

本文将详细介绍土的抗剪强度试验方法及指标的应用。

一、土的抗剪强度试验方法1、直剪试验法直剪试验法是一种较为简单易行的试验方法，广泛应用于土体的抗剪强度测定。

在直剪试验中，试样呈矩形或正方形，被放在两块平行的板块间，然后沿垂直于试样的方向施加剪切力。

试样的大小和形状决定了应力集中度，因此试样的尺寸和样品数量都是影响试验精度的重要因素。

2、剪切试验法剪切试验法是一种标准的土壤试验方法，其原理为在中心的圆柱型试样上施加正常压力，使试样两侧形成最大切线受力，从而破坏试样。

在试验时，可以通过改变饱和度、干湿程度、剪切速度等因素来控制试验条件。

3、三轴压缩试验法三轴压缩试验法是一种较为复杂的试验方法，常用于测定粘性土体的抗剪强度。

在试验中，试样被放置在固体地面上，并被均匀的压力包围，然后连续的施加压力，最后使土样达到最大应力，从而达到抗剪破坏。

二、土的抗剪强度指标的应用1、抗剪强度指标的应用抗剪强度指标是评估土体抗剪能力的重要指标。

在土体力学分析中，往往采用一些抗剪强度指标来评定土体的抗剪能力，如摩尔库仑准则、穆勒-布雷曼准则、龙格兰日流动准则等。

2、抗裂强度指标的应用抗裂强度指标常常用于估计土体在剪切作用下的破裂和开裂特性。

在土工工程中，常将抗裂强度指标用于土体的支撑能力及岩体的稳定性评估等方面。

3、剪切模量指标的应用剪切模量指标可用于评估土体的应变损失、弹性变形及非线性变形性能。

在场地工程中，如地基处理、坡面稳定、深基坑支护等，常需要对土体的非线性变形特性做出准确的分析和评估，此时剪切模量指标是一种重要的分析工具。

4、应变硬化模量指标的应用应变硬化模量指标可用于评估土体的变形及破碎特性。

在土体的高应变剪切破坏分析中，常用应变硬化模量指标来评估土体的破裂性质和剪切破坏模式。

浅谈土的抗剪强度试验岩土工程中土体的破坏主要是剪切破坏，研究土的强度主要就是研究土的抗剪强度，土的抗剪强度是指土抵抗剪切破坏的极限强度，它在很大程度上决定了土的承载力，在建筑物地基设计之前必须测定土的抗剪强度指标（粘聚力c和内摩擦角φ），并据此计算地基的承载力和评价地基的稳定性。

土的抗剪强度指标是通过土工试验测得的，目前室内试验常用的方法是直接剪切试验和三轴压缩试验，野外试验常用的方法是十字板剪切试验和大型直剪试验。

下面就这几种试验方法进行较全面的分析和梳理。

一、室内试验：1、直接剪切试验：直剪试验是最早最简单目前使用最多的测定土的抗剪强度的试验方法。

直剪试验仪有应变控制式和应力控制式两种，一般用应变控制式，因为它能较准确地测定剪应力峰值且操作简便。

直剪试验一般用于测定细粒土的c 和φ及粒径小于2mm砂土的φ，通常每组取4个试样，在4种不同垂直压力（一般在100~400kPa）下进行剪切试验，测得剪应力与位移关系曲线，取曲线上的峰值剪应力（若无峰值取剪切位移达4mm时的强度值）作为该垂直压力下的抗剪强度，通过几个试样的抗剪强度确定强度包线求出c和φ。

直剪试验具有仪器简单、试样的制备和安装方便等优点；但仪器构造决定了试样不是沿土样中最薄弱的面破坏，剪切面上的剪应力分布不均匀，排水条件不能有效控制等，这些缺点使测得的指标不够理想，所以直剪试验多用于二三类普通工程。

直剪试验根据固结、排水和剪切速率等情况的不同又可分为以下5种不同的试验方法：①、快剪试验：适用于渗透系数小于10-6cm/s的细粒土，是在试样施加垂直压力后立即快速剪切，一般用0.8mm/min的速度在3~5分钟内剪损，目的是在剪切过程中尽量避免排水，使试验前后的含水率接近。

当地基土透水性较差排水不良时可用这种方法，但是测出的结果往往离散性较大。

②、固结快剪试验：是在试样上施加垂直压力待排水固结稳定后，再快速施加水平剪切力进行剪切，剪切过程跟快剪一样避免排水。

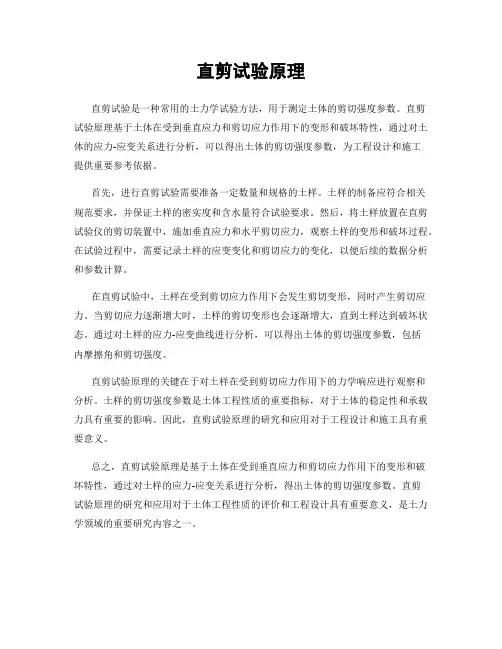

直剪试验原理
直剪试验是一种常用的土力学试验方法，用于测定土体的剪切强度参数。

直剪
试验原理基于土体在受到垂直应力和剪切应力作用下的变形和破坏特性，通过对土体的应力-应变关系进行分析，可以得出土体的剪切强度参数，为工程设计和施工
提供重要参考依据。

首先，进行直剪试验需要准备一定数量和规格的土样。

土样的制备应符合相关
规范要求，并保证土样的密实度和含水量符合试验要求。

然后，将土样放置在直剪试验仪的剪切装置中，施加垂直应力和水平剪切应力，观察土样的变形和破坏过程。

在试验过程中，需要记录土样的应变变化和剪切应力的变化，以便后续的数据分析和参数计算。

在直剪试验中，土样在受到剪切应力作用下会发生剪切变形，同时产生剪切应力。

当剪切应力逐渐增大时，土样的剪切变形也会逐渐增大，直到土样达到破坏状态。

通过对土样的应力-应变曲线进行分析，可以得出土体的剪切强度参数，包括
内摩擦角和剪切强度。

直剪试验原理的关键在于对土样在受到剪切应力作用下的力学响应进行观察和
分析。

土样的剪切强度参数是土体工程性质的重要指标，对于土体的稳定性和承载力具有重要的影响。

因此，直剪试验原理的研究和应用对于工程设计和施工具有重要意义。

总之，直剪试验原理是基于土体在受到垂直应力和剪切应力作用下的变形和破
坏特性，通过对土样的应力-应变关系进行分析，得出土体的剪切强度参数。

直剪
试验原理的研究和应用对于土体工程性质的评价和工程设计具有重要意义，是土力学领域的重要研究内容之一。

直剪试验和三轴压缩试验的原理和适用范围1. 直剪试验的原理和适用范围直剪试验是一种用于测定土体抗剪强度的常用试验方法。

其原理是通过在土样上施加垂直荷载和水平荷载，来模拟土体受到的剪切应力，从而确定土体的抗剪强度和内部摩擦角。

此试验适用于各种类型的土壤和岩石，包括粘性土、砂土和软岩等。

通过直剪试验，可以得到土壤和岩石在自然状态下的抗剪强度参数，为工程设计和地质勘察提供重要参考。

2. 三轴压缩试验的原理和适用范围三轴压缩试验是一种用于研究土体和岩石在三轴应力状态下的力学性质的试验方法。

其原理是通过在土样上施加径向应力和轴向应力，来模拟土体受到的复杂力学状态，从而确定土体的应力-应变关系和变形特性。

此试验适用于各种类型的土壤和岩石，特别适用于研究岩石的变形和破坏特性。

通过三轴压缩试验，可以得到土壤和岩石在不同应力状态下的力学参数，为地下工程和岩土工程提供重要依据。

3. 文章内容梳理在本文中，我们将从浅入深地探讨直剪试验和三轴压缩试验的原理和适用范围。

我们将从试验背景和基本原理入手，介绍这两种试验的主要目的和实施过程。

我们将详细讨论直剪试验和三轴压缩试验的适用范围及其在地质和工程实践中的重要性。

我们将结合个人观点和理解，总结这两种试验对于土体和岩石力学性质研究的意义和前景。

4. 个人观点和理解作为文章写手，我个人认为直剪试验和三轴压缩试验作为土体力学性质研究的重要手段，具有不可替代的价值。

通过这两种试验，我们可以深入了解土壤和岩石的力学特性，为地下工程和岩土工程的设计和施工提供科学依据。

我对这两种试验的原理和适用范围非常重视，相信它们在未来的地质和工程领域将发挥更加重要的作用。

总结回顾：在本文中，我们深入探讨了直剪试验和三轴压缩试验的原理和适用范围。

我们从试验背景和基本原理出发，分析了这两种试验在地质和工程领域的重要性。

结合个人观点和理解，我们对这两种试验的价值和前景进行了总结和展望。

通过本文的阐述，相信读者能够对直剪试验和三轴压缩试验有一个全面、深刻和灵活的理解。

岩体双千斤法顶直剪验指导书一试验目的本试验的目的是通过岩体直剪试验确定岩体的抗剪强度参数（内聚力c、内摩擦角υ）和剪切刚度系数。

测定岩体抗剪强度参数和剪切刚度系数有室内测试和原位测试两种方法，在室内试验中，岩体样本尽管可以通过努力把取样扰动和切样扰动降低到最小限度,但是试样从地层深部取出时因应力释放而引起的扰动是无法避免的，而且精细的取样和试验技术现在还难以普遍推广应用。

而原位直剪试验试体比室内试样大，能包含岩体宏观结构的变化，而且岩体结构没有受到扰动破坏，试验条件接近工程实际情况。

而且原位测试是在原位应力条件下进行实验，不用取样，避免或减轻了对岩样的扰动程度，测定岩体的范围大，能反映微观、宏观结构对岩性的影响，比室内岩块试验更符合实际情况。

二试验原理现场直接剪切试验原理与室内直剪试验原理相同，由于试验尺寸大且在现场进行，能把岩体的非均质性及软弱结构面对抗剪强度的影响更真实地反映出来。

根据库伦破坏准则，有ϕτt a nσ=c+f（2-1）式中，τf——剪切破坏面上的剪应力（kPa），即岩土体的抗剪强度；σ——破坏面上的法向应力（kPa）；c——岩土体的粘聚力（kPa）；υ——岩土体的内摩擦角（°）；依据所测得的τf可推求出相应的c、υ值。

岩体抗剪强度试验在现场可以有各种不同的布置方案，但就剪切荷载施加的方式只有两种，因此，按剪切荷载施加的不同方式，分为两种试验方法：即平推法试验和斜推法试验。

采用平推法和斜推法时，由于剪切应力方向不一样，因此所采用的计算公式也有所不同。

图2.1 平推法与斜推法示意图平推法试验按下面公式计算各法向荷载下的法向应力和剪切应力：σ=P/F （2-2）τ=Q/F （2-3）式中：σ——剪切面上的法向应力，Mpa;τ——剪切面上的剪切应力，Mpa;P——剪切面上的总法向荷载，N;Q——剪切面上的总剪切荷载，N;F——剪切面面积，mm2斜推法试验按下面公式计算法向应力和剪切应力：σ＝P/F＋Qsinα/F （2-4）τ= Qcosα/F （2-5）式中：Q——作用于剪切面上的总斜向荷载，N;α——斜向荷载方向与剪切面之间的夹角;其他符号含义同上文。

直剪试验试验原理引言直剪试验是土力学中常用的试验方法之一，用于研究岩石和土壤材料的切变强度和剪切性质。

本文将介绍直剪试验的基本原理、试验过程和数据处理方法，以及相关的注意事项和应用领域。

试验原理直剪试验是一种简易的试验方法，通过施加剪切力来模拟土体内部的剪切过程，从而测定土体的剪胀性、剪切强度等性质。

试验时，将土体样品切割成一定规格的单位面积，然后在两个平行的面上施加相等且反向的剪切力，使土体发生切变变形。

试验过程直剪试验的基本步骤如下：1.准备土样：选择合适的土样，根据试验需求将其切割成规定尺寸和形状的样品。

2.试验装置：将土样放置在密封的试验装置中，对其施加水平状态的正应力。

3.垂直应力：通过增加垂直荷载来调整土样的垂直应力，以保持垂直应力的恒定。

4.剪切加载：施加相等且反向的水平剪切力，使土样产生切变变形。

5.测量和记录：在剪切过程中，及时测量和记录剪切力、剪切位移等相关参数。

6.试验结果：根据试验测量数据，绘制剪切曲线并计算剪切强度等试验结果。

数据处理在直剪试验中，常用的数据处理方法包括：1.剪切曲线：绘制剪切力和剪切位移之间的关系曲线，用于分析土体的剪切行为和判定破坏模式。

2.剪切强度指标：通过剪切曲线确定土体的剪切强度指标，例如极限剪切强度、抗剪强度指数等。

3.剪胀性分析：根据试验结果，评估土体的剪胀性质，了解土体的体积变形特性。

4.试验数据处理：对试验数据进行统计和分析，计算平均值、标准差等指标。

注意事项在进行直剪试验时，需要注意以下几点：1.土样制备：土样制备的规格和形状应符合试验标准，确保试验结果的准确性和可比性。

2.试验装置：试验装置的密封性和刚度要满足试验要求，以避免外界环境的干扰和装置变形的影响。

3.加载速率：选择合适的剪切加载速率，过快或过慢的加载速率都可能导致试验结果的偏差。

4.数据记录：试验过程中要及时准确地记录相关数据，以保证后续的数据处理和结果分析的可靠性。

应用领域直剪试验广泛应用于土力学、岩土工程、地质工程等领域，主要用于以下方面：1.土壤力学性质研究：直剪试验可用于研究土壤的切变性质、剪胀性、变形参数等。

实习报告-土体直剪----749f2b92-715c-11ec-ad3f-7cb59b590d7d一、实习目的通过现场直剪试验测定了岩土体特定剪切面上的抗剪强度指标。

实验主要适用于粘性土、粉土、砂土、碎石土以及由它们组成的混合土层。

由于试验尺寸大且在现场进行，能把岩体的非均值性以及软弱结构面对抗剪强度的影响更真实的反映出来，比室内岩块实验更符合实际情况。

二、主要仪器设备1、试体制备系统风钻（或切石机）、模具、人工开挖工具各一套。

2.装载系统（1）、液压千斤顶，2台；根据岩土体强度，竖向千斤顶出力为100t，卧式千斤顶输出50t；（2）、油压泵（附压力表、高压油管。

测力计等），2台；电动式，向千斤顶供油。

（1）高压胶管，若干（配有快速接头），输送油压用；（2）物理柱：一套无缝钢管，必须具有足够的刚度和强度。

材料为锰钢无缝钢管，外径为260mm，内径为250mm。

长度为0.8m、0.6m、0.5m、0.3m、0.1m各一根，从长度为2.1m。

传立柱为等距4孔法兰盘连接。

（3）钢底板：15mm厚，45#钢480*480*15mm。

一套10件（4）土样套筒：用厚度15mm，45#钢制成，尺寸为500*500*350毫米（5）滚轮排：一套，尺寸为500*500*350mm。

4、测量系统（1）压力表：一套精度一流的标准压力表，用于测量油压；(2) . 百分表：四个；(3) . 磁表架：四个；（4）、测量表架：20a工字钢2根，每根2.0m；（5）、测量标点：混凝土墩4根；（6）、压力传感器：2个。

5.反力系统：采用63c工字钢支撑反力系统。

6.记录系统目前国内静载试验的记录方式采用人工记录，经资料整理绘出应应力应变曲线。

发展趋势是用绘图仪绘制应力应变曲线，提高记录精度，降低测试人员的劳动强度。

我们设计的是用绘图仪绘制应力应变曲线的方法。

试验设备的连接方法：加荷系统依次为电动油泵—稳压器—千斤顶部压力传感器X-Y记录器；变形观测设备依次为变形传感器-x-y记录仪；反应体系：土样箱—支承板—辊道—支承板—传动柱—63c工字钢。

它适⽤于求测各类岩⼟体以及岩⼟体沿软弱结构⾯和岩⼟体与混凝⼟接触⾯或滑动⾯的抗剪强度。

根据库仑定律(1776)：τf=c+σtanφ
式中:
τf-剪切破坏⾯上的剪应⼒(kPa)，即⼟体的抗剪强度;
σ-破坏⾯上的法向应⼒(kPa);
c-⼟的内聚⼒(kPa);
φ-⼟的内摩擦⾓(o)。

依据测得的τf就可以求出c和φ。

现场⼤型直剪试验分为：⼟体现场⼤型直剪试验和岩体现场⼤型直剪试验。

⼤剪切仪法
1、试验适⽤条件
⼤剪仪法适⽤于测试各类⼟以及岩⼟接触⾯或滑⾯的抗剪强度。

2、试验布置
⼯作⾯的尺⼨⼀般为2.5m×l.6m。

3、试验的主要技术要求
1)测⼒计应事先标定。

2)试件先仔细削成与剪切⾯垂直的35.7cm直径的⼟柱。

3)削平试件上端，安置传压板与传⼒盖。

4)垂直压⼒⼀般依次为50、100、150、200及250kPa五级，通过垂直测⼒计测微表读数确定。

5)作快剪时，当⼀试件的垂直压⼒达到预定的压⼒后，应⽴即通过⽔平推⼒⼿轮施加⽔平推⼒。

4、试验成果分析
计算出各级垂直荷载下的垂直应⼒和剪应⼒，绘制垂直应⼒与剪应⼒关系直按库仑定律即按上式确定出⼟体的c和tanφ或φ。

土工试验原位直剪试验43．1 一般规定43．1．1 本试验方法可分为岩土体法向应力作用下沿剪切面剪切破坏的抗剪断试验，岩土体剪断后沿剪切面继续剪切的抗剪试验(摩擦试验)，法向应力为零时岩体剪切的抗剪试验。

43．1．2 原位直剪试验可在试洞、试坑、探槽或大口径钻孔内进行。

当剪切面水平或接近于水平时，可采用平推法或斜推法；当剪切面较陡时，可采用契形体法。

43．2 仪器设备43．2．1 本试验所用的主要仪器设备应由垂直加荷装置、水平推力(拉力)装置、剪切盒、水平及垂直位移计组成。

43．2．2 本试验所用的仪器设备应符合下列规定：1 附压力表的千斤顶4个～6个，出力150kN～200kN；压力表为1．5级。

经称量的加重物若干块；2 拉力计：量程为0kN～100kN，最大允许差值为1．0％F．S；3 百分表：2个～4个，量程10mm～25mm，分度值0．01mm；4 牵引及导向设备：钢丝绳、滑轮、三脚架、锚座等；5 其他设备：加荷台、起重葫芦、秒表、土锚、工字梁、槽钢、垫块、滚珠轴承、链条钳。

43．3 操作步骤43．3．1 同一组试验体的土性应基本相同，受力状态应与土体在工程中的受力状态相近。

43．3．2 开挖试坑时，应避免对试体的扰动，尽量保持土体结构及含水率不产生显著变化。

在地下水位以下进行试验时，应避免水压力及渗流对试体的影响。

43．3．3 每组试验土体不宜少于3个。

剪切面积不宜小于0．3m2，高度不宜小于20cm 或宜为最大土粒粒径的4倍～8倍，剪切面开缝应为最小粒径的1／3～1／4。

43．3．4 将修整好的试体在顶面放上盖板，周边套上剪切盒，剪切盒与试样间的间隙应用膨胀快凝水泥砂浆填充。

剪切盒底边应在剪切面以上留适当的间隙。

43．3．5 施加的法向压力、剪切压力应位于剪切面、剪切缝的中心，或使法向压力与剪切压力的合力通过剪切面的中心，并保持法向压力不变。

43．3．6 最大的法向压力应大于设计荷载，并按等量分成4个～5个压力进行试验。
