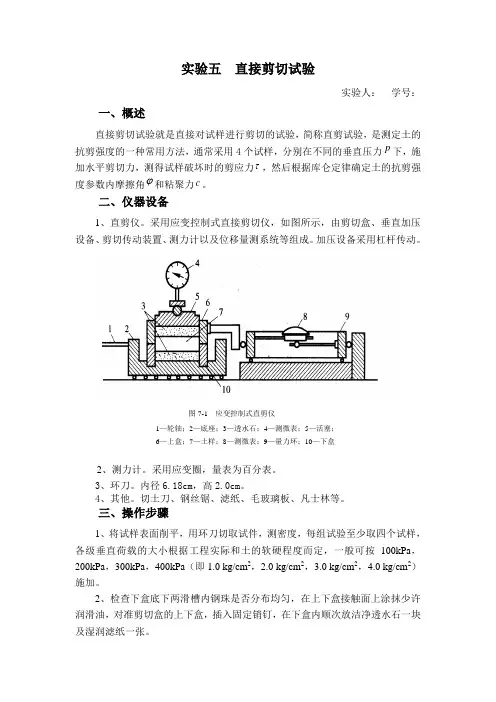

实验五直接剪切试验实验人：学号：一、概述直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p下，施加水平剪切力，测得试样破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角ϕ和粘聚力c。
二、仪器设备1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
图7-1 应变控制式直剪仪1—轮轴；2—底座；3—透水石；4—测微表；5—活塞；6—上盒；7—土样；8—测微表；9—量力环；10—下盒2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm，高2.0cm。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kPa，200kPa，300kPa，400kPa（即1.0 kg/cm2，2.0 kg/cm2，3.0 kg/cm2，4.0 kg/cm2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
5、顺次小心地加上传压板、钢珠，加压框架和相应质量的砝码（避免撞击和摇动）。
6、施加垂直压力后应立即拔去固定销（此项工作切勿忘记）。
开动秒表，同时以每分钟4~12转的均匀速度转动手轮（学生可用6转/分），转动过程不应中途停顿或时快时慢，使试样在3~5分钟内剪破，手轮每转一圈应测记测微表读数一次，直至量力环中的测微表指针不再前进或有后退，即说明试样已经剪破，如测微表指针一直缓慢前进，说明不出现峰值和终值，则试验应进行至剪切变形达到4mm（手轮转20转）为止。
实验六直接剪切试验直接剪切试验（手动）一、基本概念及原理土的抗剪强度是指土体抵抗剪切破坏的极限能力，是土的重要力学性质指标之一。
工程中的地基承载力，挡土墙的土压力，土坡稳定等问题都与土的抗剪强度直接相关。
根据库仑定律，土的抗剪强度与剪切面上的法向应力成正比。
其本质是由于土粒之间的滑动摩擦以及凹凸面间的镶嵌作用产生的摩阻力，其大小决定于土粒表面的粗糙度、密实度、土颗粒的大小以及颗粒级配等因素。
粘性土的抗剪强度由两部分组成，一部分是摩擦力，另一部分是土粒之间的粘结力。
用库仑定律公式表达为τ＝c+σtgφ。
二、试验目的直接剪切试验是测定土抗剪强度指标的一种常用方法。
通常将同一土样切取不少于四个试样；分别在不同的垂直压力下施加水平剪切力，测得破坏时的切应力，以确定土的内摩擦角和内聚力，为工程实践提供依据。
三、试验方法及适应范围由于土体在固结过程中孔隙水压力的消散，荷载在土中产生的附加应力最后全部转化为有效应力。
其实质是土体强度不断增长的过程。
因此，剪切试验条件决定了同一种土在不同试验条件下的抗剪强度不同。
为了模拟现场土体的剪切条件，根据土的固结程度，剪切时的排水条件以及加荷速率，把剪切试验分为三种：1、快剪试验（或不排水剪）：土样施加法向应力后，立即施加水平剪切力，在3-5分钟内将试样剪切破坏。
在整个试验过程中不允许土样含水量有所变化，即孔隙水压力保持不变。
这种方法只适用于模拟现场土体较厚，透水性较差，施工速度较快，基本上来不及固结就被剪切破坏的情况（土的渗透系数小于10-6cm/s）。
2、固结快剪（或固结不排水剪）：先将土样在法向应力作用下达到完全固结，然后施加水平剪切力，与快剪方法一样使土样剪切破坏。
此方法只适用于模拟现场土体在自重或正常荷载条件下已达到完全固结状态，随后，又遇到突然增加荷载或因土层较薄，透水性较差，施工速度快的情况。
适用于土的渗透系数小于10-6cm/s的土类，对渗透系数大于10-6cm/s的土，应采用三轴仪进行试验。
直接剪切实验报告专业班级学号姓名同组者姓名（写一个）实验编号 10002 实验名称直接剪切实验实验日期批报告日期成绩一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验仪器1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤（见实训指导书，不要都抄，自己总结，写关键步骤即可。
）1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2. .取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4. 徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针调至零，即R0=0。
5. 在试样面上施加第一级垂直压力P=100kpa。
6. 拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm 时才停止剪切。
7. 卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。

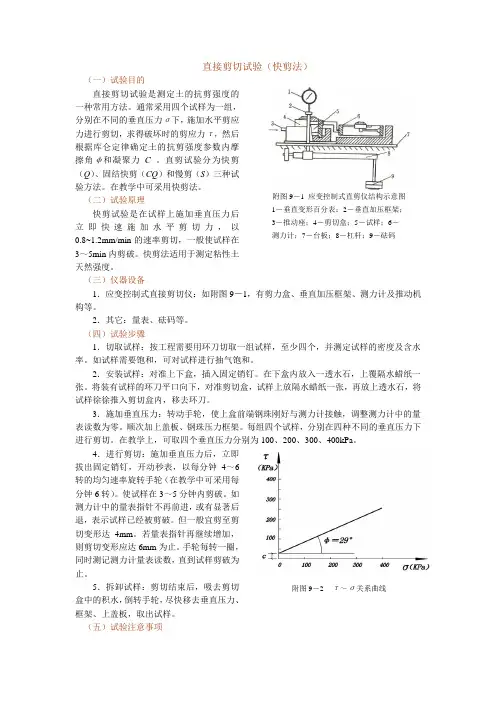

直接剪切试验（快剪法）（一）试验目的直接剪切试验是测定土的抗剪强度的一种常用方法。
通常采用四个试样为一组，分别在不同的垂直压力σ下，施加水平剪应力进行剪切，求得破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角φ和凝聚力C。
直剪试验分为快剪（Q）、固结快剪（CQ）和慢剪（S）三种试验方法。
在教学中可采用快剪法。
（二）试验原理快剪试验是在试样上施加垂直压力后立即快速施加水平剪切力，以0.8~1.2mm/min的速率剪切，一般使试样在3～5min内剪破。
快剪法适用于测定粘性土天然强度。
附图9－1 应变控制式直剪仪结构示意图1－垂直变形百分表；2－垂直加压框架；3－推动座；4－剪切盒；5－试样；6－测力计；7－台板；8－杠杆；9－砝码（三）仪器设备1．应变控制式直接剪切仪：如附图9－1，有剪力盒、垂直加压框架、测力计及推动机构等。
2．其它：量表、砝码等。
（四）试验步骤1．切取试样：按工程需要用环刀切取一组试样，至少四个，并测定试样的密度及含水率。
如试样需要饱和，可对试样进行抽气饱和。
2．安装试样：对准上下盒，插入固定销钉。
在下盒内放入一透水石，上覆隔水蜡纸一张。
将装有试样的环刀平口向下，对准剪切盒，试样上放隔水蜡纸一张，再放上透水石，将试样徐徐推入剪切盒内，移去环刀。
3．施加垂直压力：转动手轮，使上盒前端钢珠刚好与测力计接触，调整测力计中的量表读数为零。
顺次加上盖板、钢珠压力框架。
每组四个试样，分别在四种不同的垂直压力下进行剪切。
在教学上，可取四个垂直压力分别为100、200、300、400kPa。
4．进行剪切：施加垂直压力后，立即拔出固定销钉，开动秒表，以每分钟4～6转的均匀速率旋转手轮（在教学中可采用每分钟6转）。
使试样在3～5分钟内剪破。
如测力计中的量表指针不再前进，或有显著后退，表示试样已经被剪破。
但一般宜剪至剪切变形达4mm。
若量表指针再继续增加，则剪切变形应达6mm为止。
手轮每转一圈，同时测记测力计量表读数，直到试样剪破为止。
直接剪切试验一、试验目的直接剪切试验就是直接对试样进行剪切试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力P 下，施加水平剪切力，测得试样破坏破坏时的剪应力τ，然后根据库伦定律确定土的抗剪强度参数内摩擦角φ和粘聚力c 。
二、试验原理用库仑公式表示如下：粘性土 c tg +⋅=ϕστ 非粘性土ϕστtg ⋅= 式中：τ —土体抗剪强度（kPa ） σ—承受的垂直压力（kPa ϕ—内摩擦角 （°）； c —粘聚力（kPa ）。
图6—1τ～σ关系曲线 图6—2τ～△L 关系曲线三、试验方法根据土样在剪切过程中孔隙水变化情况的不同，常用的直剪方法有三种：1.不固结快剪法：加法向力后，讯速施加剪力，在3～5分钟内将土样剪破试样。
整个试验过程中土样的含水量保持不变；2.固结快剪法：施加法向力后，让试样固结排水，产生竖向压缩变形，待固结稳定后，再快速施加水平剪应力使试样剪破。
要求试样在剪切过程中含水量保持不变；3.固结慢剪法：施加法向力后，让试样固结排水，产生竖向压缩变形，待固结稳定后，缓慢施加水平剪力，使试样剪切破坏。
要求试样在剪切过程中孔隙水能及时消散。
四、不固结快剪试验 试验方法适用于渗透系数小于10-6cm/s的细粒土。
1.试验设备 （1）应变控制直剪仪：由剪切盒、垂直加压设备、剪切传动装置、测力计、位 移测量系统组成。
见图6—3；（2）环刀：高度20mm ，内径61.8mm 。
（3）天平：感量0.1g 、称量500g ；（4）百分表：量程10mm ；（5）其它辅助工具：环刀、饱和器、削土刀、秒表、透水石、滤纸等。
2.试验步骤（1）按工程需要，从原状土样中切取原状土试样或制备给定干密度及含水率的扰动土试样。
切样方法同压密试验；（2）每组试验至少制备4个试样，按密度试验和含水率试验的方法测定试样的密度和含水率。
要求各试样间的重力密度差值不大于0.3kN/m 3，含水量不大于2%；（3）将上、下盒对准，插入固定销，在下盒内放入透水石和滤纸，将带有试样的环刀刀口向上，刀背向下，对准剪切盒口，放置滤纸和上透水石，将试样慢速推入剪切盒内，移去环刀，加上传力盖板；（4）安装滑动钢珠、剪切盒和量力环，施加0.01N/mm 2的预压荷载，转动手轮，将量力环中百分表读数调零。

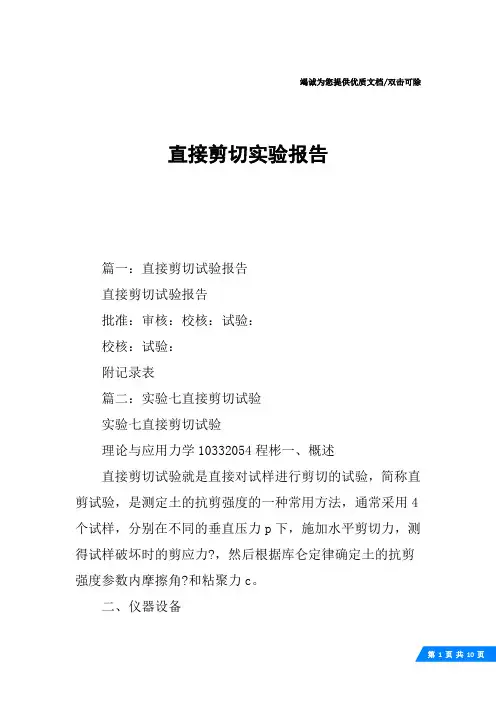

竭诚为您提供优质文档/双击可除直接剪切实验报告篇一：直接剪切试验报告直接剪切试验报告批准：审核：校核：试验：校核：试验：附记录表篇二：实验七直接剪切试验实验七直接剪切试验理论与应用力学10332054程彬一、概述直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p下，施加水平剪切力，测得试样破坏时的剪应力?，然后根据库仑定律确定土的抗剪强度参数内摩擦角?和粘聚力c。
二、仪器设备1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
图7-1应变控制式直剪仪1—轮轴；2—底座；3—透水石；4—测微表；5—活塞；6—上盒；7—土样；8—测微表；9—量力环；10—下盒2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm，高2.0cm。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kpa，200kpa，300kpa，400kpa（即1.0kg/cm2，2.0kg/cm2，3.0kg/cm2，4.0kg/cm2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
直接剪切实验报告专业班级学号姓名同组者姓名实验编号实验名称直接剪切实验实验日期批报告日期成绩一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验仪器1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤（见实训指导书，不要都抄，自己总结，写关键步骤即可。
）1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2. .取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4. 徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针调至零，即R0=0。
5. 在试样面上施加第一级垂直压力P=100kpa。
6. 拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm 时才停止剪切。
7. 卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
