电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。
二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。
它是以两种不同的型式表示同一套继电保护电路。
3．实验原理说明实验线路见图5－3，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。
于是跳闸线圈TQ中有电流流过，使断路器跳闸，切断短路电流。
同时，XJ动作并自保持，接通光字牌GP，则光字牌亮，显示“6－10KV过流保护动作指示”。
通过实验接线整定调试后，我们会深切体会到：展开接线图表达较为清晰，易于阅读，便于了解整套装置的动作程序和工作原理，特别在复杂电路中，其优点更为突出。
为什么要选定主要继电器的动作值，并且进行整定？不同的回路保护动作电流是不一样的，所以继电器需要根据负载来选定。
继电器的保护值有一定的调节范围，如一个继电器的调节范围5~10A，这一回路需要继电器在电流达到8A的时候就要动作，那么就需要把这个继电器的动作值调整到8A。
过电流保护中哪一种继电器属于测量元件？热继电器电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。
二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。
它是以两种不同的型式表示同一套继电保护电路。
3．实验原理说明实验线路见图5－3，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。

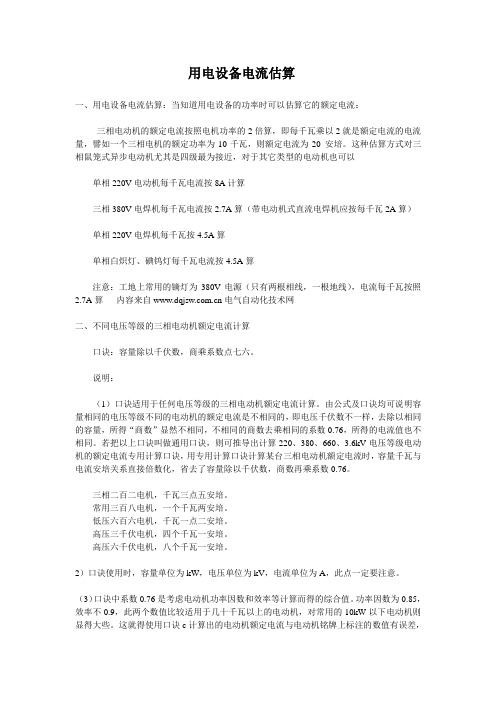

用电设备电流估算一、用电设备电流估算：当知道用电设备的功率时可以估算它的额定电流：三相电动机的额定电流按照电机功率的2倍算，即每千瓦乘以2就是额定电流的电流量，譬如一个三相电机的额定功率为10千瓦，则额定电流为20 安培。
这种估算方式对三相鼠笼式异步电动机尤其是四级最为接近，对于其它类型的电动机也可以单相220V电动机每千瓦电流按8A计算三相380V电焊机每千瓦电流按2.7A算（带电动机式直流电焊机应按每千瓦2A算）单相220V电焊机每千瓦按4.5A算单相白炽灯、碘钨灯每千瓦电流按4.5A算注意：工地上常用的镝灯为380V电源（只有两根相线，一根地线），电流每千瓦按照2.7A算内容来自电气自动化技术网二、不同电压等级的三相电动机额定电流计算口诀：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
开式循环泵额定功率：315kW，额定电流：37.8A，CT变比：75/5，另序CT变比：150/5,二次额定电流： IN＝37.8/15=2.52A保护型号：WPD-240D1 正序保护：按躲过电动机起动电流整定：1) IS1=(KK/KR) =(1.15/0.9) IN≈1.25 IN=3.15A2) 反时限跳闸电流≧2 IS1即≧6.3 A3) 反时限K1值时间常数设自起动倍数为8 IN，循环泵起动时间为10S，则K1值使用的倍数：I= KK*8 IN=1.1*8 IN=8.8 IN=(8.8/1.25) IS1=7 IS1其中KK为可靠系数。
用反时限公式计算t=10s，而I/ IS1=7的K1值为：2.864）电流速断：I≧KK*8 IN=1.2*8* IS1/1.25=8 IS1=25. 2 A2、负序保护设正常运行时的负序不平衡电流Ibp2＝0.1 IN1）IS2=（KK/KR）Ibp2＝(1.3/0.9) Ibp2＝0.15 IN＝0.38A2）反时限跳闸电流≧2 IS2≧0.76 A3）K2根据厂家建议取为0.54）速断值根据厂家建议取≧8 IS2（带0.15S秒延时）取3.04A3、零序零序电流按躲过相间短路时零序CT的不平衡电流整定：零序电流取一次电流Idz=23A （见统一计算） T=0S4.过负荷(过热)保护:根据过负荷判据: t=t1/{[K1(I1/Is)2+K2(I2/Is)2]-1}其中: t:保护动作时间(S)t1:发热时间常数I1:电动机运行电流的正序分量(A)I2: 电动机运行电流的负序分量(A)Is:电动机实际二次额定电流K1:正序电流发热系数启动时K1 =0.5，正常运行时K1 =1 ，K2=6热告警系数取0.80根据开式循环泵启动时间 T=10S 取t1=3105低电压保护根据电动机自启动的条件整定: Udz=Umin/Kk* KfUmin:保证电动机自起动时，母线的允许最低电压一般为（0.65～0.7）Ue Kk:可靠系数，取1.2Kf：返回系数，取1.2Udz= Umin/Kk* Kf＝65％Ue/ Kk* Kf=65％*100/1.2*1.2=45(V)允许电机自起动整定时间 T=10.0低电压保护动作时间9秒。
不同电压等级的电机额定电流估算通用口诀，很实用
对于额定电压为380V的三相异步电动机，额定电流的估算方法是：千瓦数乘以2。
比如，22KW电机，额定电流为22*2=44A。
公式推算：P=1.732*I*U*cosφ*η，数值代入公式，22000=1.732*I*380*0.85*0.9(功率因数按0.85，效率按0.9）。
计算出I=43.7A。
但这个估算方法只适用于额定电压380V电压的电机。
那么有没有一个适用所有电压等级的口诀呢，当然，就是这个口诀：“容量除以千伏数，商乘系数点七六。
”意思就是：电机容量（单位千瓦）除以额定电压（单位千伏），得出了的数值再乘以0.76。
例如：额定电压为380V，容量15千瓦三相电机。
代入口诀：15/0.38*0.76=29.99A。
电机铭牌
例如：额定电压660V，容量90KW电机。
代入口诀：90/0.66*0.76=103A。
电机铭牌
例如：额定电压6000V，容量450KW电机。
代入口诀：450/6*0.76=57A。
电机铭牌
当然，这个估算值和实际值是有误差的，因为这个估算口诀是电机功率因数按0.85，效率按0.9计算的。

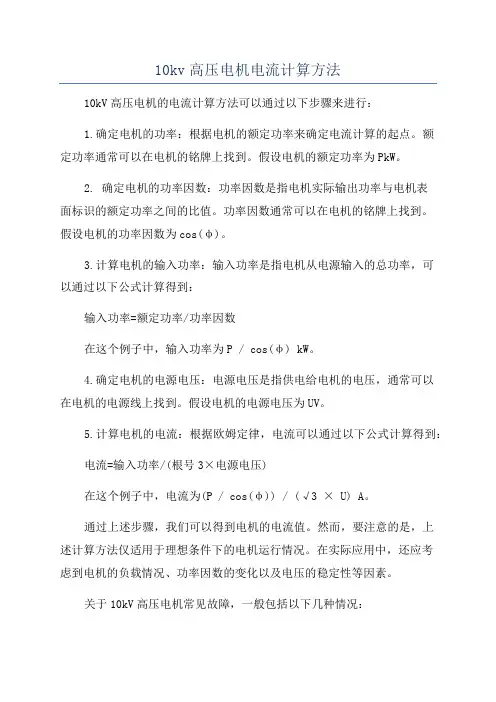

10kv高压电机电流计算方法10kV高压电机的电流计算方法可以通过以下步骤来进行：1.确定电机的功率：根据电机的额定功率来确定电流计算的起点。
额定功率通常可以在电机的铭牌上找到。
假设电机的额定功率为PkW。
2. 确定电机的功率因数：功率因数是指电机实际输出功率与电机表面标识的额定功率之间的比值。
功率因数通常可以在电机的铭牌上找到。
假设电机的功率因数为cos(φ)。
3.计算电机的输入功率：输入功率是指电机从电源输入的总功率，可以通过以下公式计算得到：输入功率=额定功率/功率因数在这个例子中，输入功率为P / cos(φ) kW。
4.确定电机的电源电压：电源电压是指供电给电机的电压，通常可以在电机的电源线上找到。
假设电机的电源电压为UV。
5.计算电机的电流：根据欧姆定律，电流可以通过以下公式计算得到：电流=输入功率/(根号3×电源电压)在这个例子中，电流为(P / cos(φ)) / (√3 × U) A。
通过上述步骤，我们可以得到电机的电流值。
然而，要注意的是，上述计算方法仅适用于理想条件下的电机运行情况。
在实际应用中，还应考虑到电机的负载情况、功率因数的变化以及电压的稳定性等因素。
关于10kV高压电机常见故障，一般包括以下几种情况：1.绝缘故障：绝缘故障可能导致电机出现漏电、短路等问题。
绝缘故障的主要原因包括使用不当、过载运行、湿气侵入等。
2.轴承故障：轴承故障通常会导致电机运转不平稳、发出异常噪音等问题。
轴承故障的主要原因包括润滑不良、轴承损坏等。
3.绕组故障：绕组故障可能导致电机电流突然升高、温度升高等问题。
绕组故障的主要原因包括绝缘老化、电压波动等。
4.转子故障：转子故障通常会导致电机的转速不稳定、振动增大等问题。
转子故障的主要原因包括转子不平衡、转子损坏等。
以上仅列举了部分10kV高压电机的常见故障情况，实际应用中还可能存在其他故障。
为了保证电机的正常运行，应定期进行维护检修，并及时排除故障。

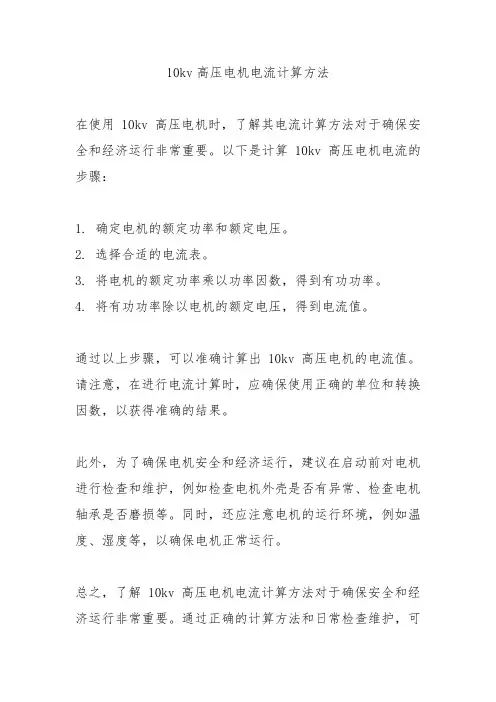

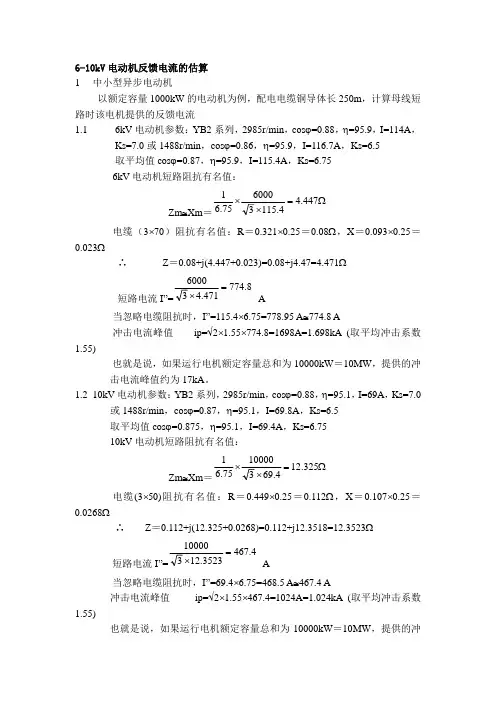

10kv高压电机电流计算方法
在使用10kv高压电机时，了解其电流计算方法对于确保安全和经济运行非常重要。
以下是计算10kv高压电机电流的步骤：
1. 确定电机的额定功率和额定电压。
2. 选择合适的电流表。
3. 将电机的额定功率乘以功率因数，得到有功功率。
4. 将有功功率除以电机的额定电压，得到电流值。
通过以上步骤，可以准确计算出10kv高压电机的电流值。
请注意，在进行电流计算时，应确保使用正确的单位和转换因数，以获得准确的结果。
此外，为了确保电机安全和经济运行，建议在启动前对电机进行检查和维护，例如检查电机外壳是否有异常、检查电机轴承是否磨损等。
同时，还应注意电机的运行环境，例如温度、湿度等，以确保电机正常运行。
总之，了解10kv高压电机电流计算方法对于确保安全和经济运行非常重要。
通过正确的计算方法和日常检查维护，可
以确保电机正常运行，并延长其使用寿命。
继电保护整定计算公式汇编 为进一步规范供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、 电力变压器的保护：1、 瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA 以上的油浸变压器，均应装设瓦斯保护。
（1） 重瓦斯动作流速：0.7～1.0m/s 。
（2）轻瓦斯动作容积：S b ＜1000KVA ：200±10%cm 3；S b 在1000～15000KVA ：250±10%cm 3；S b 在15000～100000KVA ：300±10%cm 3；S b ＞100000KVA ：350±10%cm 3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I 、II 及差动线圈。
3、 电流速断保护整定计算公式：（1）动作电流：Idz=Kk ×I(3)dmax2 继电器动作电流：u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —可靠系数，DL 型取1.2，GL 型取1.4K jx —接线系数，接相上为1，相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：K k—可靠系数，取3～6。
K jx—接线系数，接相上为1，相差上为√3I1e—变压器一次侧额定电流K i—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流I dzj—速断保护动作电流值K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数，取2～3（井下变压器取2）。
K jx—接线系数，接相上为1，相差上为√3I1e—变压器一次侧额定电流K f—返回系数，取0.85K i—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流I dzj—过流保护动作电流值K i—电流互感器变比K u—变压器的变比过流保护动作时限整定：一般取1～2S。

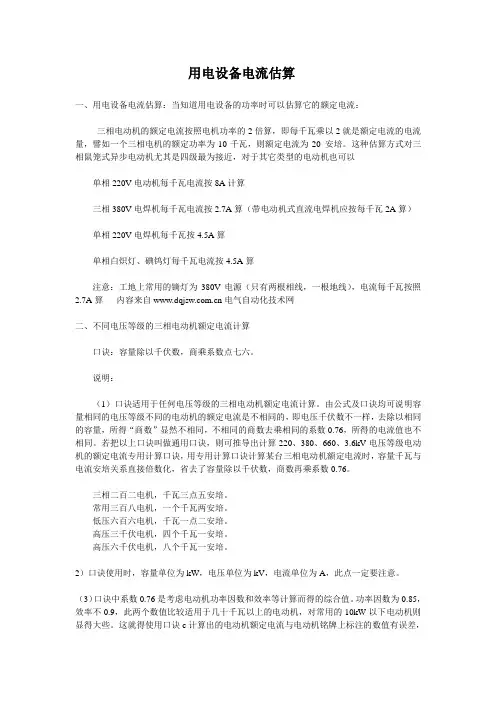

电流估算口诀电气工作人员在从事有关于设计、施工等工作中常遇到容量、电流等问题，现将一些常用的计算规则、经验口诀整理后提供给大家，希望大家踊跃探讨，共同提高。
一.用电设备电流估算：当知道用电设备的功率时可以估算它的额定电流：三相电动机的额定电流按照电机功率的2倍算，即每千瓦乘以2就是额定电流的电流量，譬如一个三相电机的额定功率为10千瓦，则额定电流为20安培。
这种估算方式对三相鼠笼式异步电动机尤其是四级最为接近，对于其它类型的电动机也可以。
单相220V电动机每千瓦电流按8A计算；三相380V电焊机每千瓦电流按2.7A算（带电动机式直流电焊机应按每千瓦 2A 算）；单相220V电焊机每千瓦按4.5A算；单相白炽灯、碘钨灯每千瓦电流按4.5A算；注意：工地上常用的镝灯为380V电源（只有两根相线，一根地线），电流每千瓦按照2.7A算。
二.不同电压等级的三相电动机额定电流计算口诀：容量除以千伏数，商乘系数点七六。
1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
2 ）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
3 ）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
10kv高压电机电流计算方法（10kV高压电机常见故障）10kV高压电机常见的故障类型在工业企业的生产过程中，10kV高压电机的使用能够发挥非常重要的作用，它能否保持安全正常的运行会直接影响到电力系统的稳定工作，决定了电能的质量优劣程度。
与此同时，10kV高压电机本身就很贵重，在电力系统中有必要采取有效的措施确保其能够保持正常运行。
所以，在10kV高压电机运行时出现的各种故障，通过装设保护装置，及早消除故障隐患，防止不正常运行时间过长导致高压电机出现烧毁等严重问题。
通常10kV高压电机出现的几种故障类型有：（1）定子绕组出现单相接地或者相间短路的问题；（2）定子一相绕组当中发生匝间短路问题；（3）转子励磁回路产生的励磁电流消失或者出现转子绕组一点或两点接地的问题。
除此之外，10kV高压电机通常出现的不正常运行状态主要包括下述几种情况：（1）由于外部短路现象造成定子绕组出现过电流问题；（2）由于外部出现不对称短路现象或者不对称负荷问题导致电机负序出现过电流现象；（3）由于负荷超出了电机额定容量导致三相对称发生过负荷问题；（4）由于出现突然复合现象导致定子绕组出现过电流问题；（5）由于汽轮机主汽门的关闭导致电机发生逆功率问题；（6）由于励磁回路发生故障或者强励持续时间过长导致转子绕组出现过负荷问题。
10kV高压电机的保护方式对于1MW电机及1MW以上的电机来说，在出现定子绕组以及定子绕组发生相间短路现象时，需要安装设置纵差动保护；对于与母线直接相连的电机定子绕组在单相接地的过程中出现的故障，如果单相接地故障电流超出了规定范围，需要安装设置具有选择功能的接地保护装置；如果电机定子绕组出现匝间短路问题，每组当中都有并联分支，就需要安装设置横差保护；对于200MW以上的电机还可以考虑安装设置双重化横差保护；（4）如果是电机外部短路的原因导致出现过电流问题，则可以采取下述保护措施进行解决：1)一般对于1MW电机及1MW以下的小型电机来说，可以采取过电流保护措施；2)如果是由对称负荷等原因造成的电机定子绕组过电流问题，就需要安装设置在一相电流上接设的过负荷保护；3)通常在1MW以上的小型电机中，可以通过启动复合电压进行过电流保护；4)对于1MW以上的电机需要安装设置专门的励磁回路一点接地来完成保护，并可以在此基础上安装设置定期检测装置；5)如果是由于外部不对称短路现象或者不对称负荷问题导致的负序过电流，就需要在50MW的电机或者50MW以上的中型电机上采取过电流保护措施；6)通常在50MW电机及50MW以上的电机中，可以使用负序过电流保护；7)对于低压过流保护来说，由于其带有电流记忆，因此可以在自并励电机中使用；8)如果水轮电机定子绕组出现过电压的问题，需要安装设置延时过电压保护装置；9)对于100MW电机及100MW以上的电机，如果出现转子回路过负荷问题，需要安装设置转子过负荷保护装置；10)如果电机出现了励磁消失的故障，无法继续保持失磁运行，需要在断开自动灭磁开关的同时将断路器也断开；对于100MW电机及100MW以上的电机，如果其采用半导体励磁，则需要安装设置能够直接反映出电机失磁状态的专用失磁保护装置；11)如果汽轮电机主汽门出现了突然关闭问题导致电机运行发生异常，为了避免对汽轮机造成损坏，需要对200MW电机及200MW以上的汽轮电机以及燃气轮电机安装设置逆功率进行保护；12)对于300MW电机及300MW以上的大型电机，需要安装设置过励磁保护装置进行保护。
