混合结构房屋设计设计培训课件

商业建筑
适用于大型商业建筑和办 公楼，满足不同的功能需 求。
工业建筑
适用于工业厂房和仓库， 提供较强的承载力和防护 能力。
Part
02
混合结构房屋墙的设计与建造
设计原则与流程
原则
安全、经济、适用、美观
流程ቤተ መጻሕፍቲ ባይዱ
需求分析、初步设计、方案设计、施工图设计
建造材料的选择
砖
1
烧结普通砖、烧结多孔砖 、蒸压灰砂砖
成本效益高
通过合理选择材料和优化设计 ，混合结构房屋墙能够降低建 设成本，提高项目的经济效益
。
面临的挑战
材料兼容性
混合结构房屋墙涉及到多种材料的组 合，需要解决不同材料之间的兼容性 问题。
施工质量控制
混合结构房屋墙的施工过程较为复杂 ，需要严格控制施工质量，确保整体 结构的稳定性。
设计难度大
由于涉及多种材料的组合，混合结构 房屋墙的设计难度较大，需要充分考 虑各种因素。
Part
03
混合结构房屋墙的优势与挑战
优势分析
结构稳定性强
混合结构房屋墙采用多种材料 ，能够充分发挥不同材料的优 点，提高房屋的整体稳定性。
节能环保
混合结构房屋墙通常采用保温 、隔热材料，能够有效降低能 耗，符合绿色建筑的发展趋势 。
施工速度快
由于混合结构房屋墙的预制程 度较高，能够缩短施工周期， 提高建设效率。
《混合结构房屋墙》 ppt课件
• 混合结构房屋墙概述 • 混合结构房屋墙的设计与建造 • 混合结构房屋墙的优势与挑战 • 混合结构房屋墙的工程案例 • 结论
目录
Part
01
混合结构房屋墙概述
定义与特点
定义

公共设施
混合结构房屋还可以用于 公共设施，如学校、医院 、体育场馆等，以满足其 特殊的功能和安全需求。
02
混合结构房屋的设计与建造
设计原则与流程
设计原则
安全、经济、实用、美观。确保结构 安全，满足使用功能，合理控制成本 ，同时注重建筑美学。
01
1. 需求分析
明确建筑的使用目的、规模和标准。
02 03
验收标准
依据相关规范和设计要求，对施工完 成的建筑进行检查和验收，确保符合 要求。
03
混合结构房屋的结构分析
框架结构
总结词
由垂直和水平构件组成的结构形式， 主要承受竖向荷载和水平荷载。
详细描述
框架结构的优点在于其灵活性，可以 适应不同的建筑需求，且具有较好的 抗震性能。然而，框架结构的缺点在 于其侧向刚度较小，容易产生侧向位 移。
剪力墙结构
总结词
由一系列连续的剪力墙组成的结构形式，主要承受竖向荷载和水平荷载。
详细描述
剪力墙结构的优点在于其侧向刚度较大，能够有效地抵抗侧向位移。此外，剪力墙结构还具有良好的抗震性能。 然而，剪力墙结构的缺点在于其施工难度较大，且对建筑空间有一定的限制。
框架-剪力墙结构
总结词
结合了框架结构和剪力墙结构的优点，既具有较大的侧向刚度，又具有良好的抗震性能。
混合结构房屋通常采用混凝土和钢等不同材料混合使用，以获得更高的强度和 稳定性。同时，它还可以根据需要进行灵活的设计和布局，以满足不同的建筑 需求。
混合结构房屋的优缺点
优点
混合结构房屋具有较高的强度和稳定性，能够承受较大的负荷和地震力等外部作 用力。同时，它还可以根据需要进行灵活的设计和布局，具有较好的适应性。
04

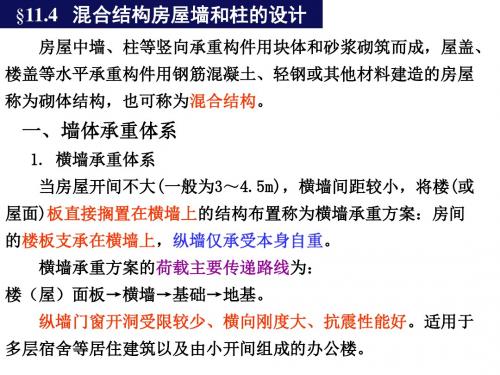

一、横墙承重方案 1、定义
楼屋面的绝大部分荷载都是由横墙上来承担，并由横 墙传至基础的。
2、 特点
（1）横墙承受竖向绝大部分荷载。 （2）房屋横墙较多，横向抗侧移高度很大，对房屋抵抗横
向风荷载及地震较为有利。 （3）楼板跨度较小。
3、用途 横墙承重体系的房屋一般用于建造宿舍楼、办公楼等
单间房子多的房屋。
水平荷载时，楼屋盖如同平卧的大梁，将会产生水平位移 ，这个位移由两部分组成，横墙在纵墙传来水平力后，犹 如多个竖向悬臂梁承受楼屋盖传来的作用于横墙顶集中力 ；同时也承受纵墙传来的沿横墙高度方向作用于横墙的均 布线荷载，横墙在这两种水平荷载作用下产生的整体平动 位移 ，up 楼屋盖作为平卧的受弯构件，在横向水平力作 用下，产生水平方向弯曲，出现水平位移 。u1 在整个房屋 中部两道横墙中间的最大水平位移就为墙顶水平方向平动 位移 与up 楼屋面水平方向弯曲位移 的u1 和，即 us u1 up
结构房屋的结构布置方案
➢ 在房屋建筑中，承受作用的体系是由两 种以上的工程材料组成的这种房屋的结构 体系成为混合结构。
➢ 混合结构的受力体系主要是由基础、墙 体、楼屋盖组成的，这种房屋设计时最为 重要的问题是墙体承重方案的选择。墙体 的布置根据房屋的使用功能和楼屋面荷载 的大小等因素决定，不同墙体布置方案的 房屋建成后，抗侧移刚度差异很大。
1.0H
0.8H1 1.0H 1.0H 1.0H 1.0H
1.0H
带壁柱或周边拉结的墙
S＞2 H＜S≤2H
S≤H
H
2.5Hu 2.0Hu
1.0H
1.0Hu 1.5Hu 1.2Hu 1.25Hu 1.1Hu
0.4S+0 .2H
0.6S

房屋空间作用的大小可以用空间性能影响系数
表示。一般通过实测确定。
umax 1 up
值愈大，表示整体房屋的水平侧移与平面排
架的侧移愈接近，即房屋空间作用愈小。反之 愈小， 房屋的水平侧移愈小，房屋的空间作用
愈大。因
此， 又称为考虑空间工作后的侧移折减 ，可以用
弹性地基上的剪切深梁模型来计算。
2. 带壁柱墙和带构造柱墙的高厚比验算
(1)整片墙的验算（T形截面） 当验算带壁柱墙的高厚比时，公式中的 h 应当改 为折算厚度 hT ，确定计算高度时，s应当取相邻横墙 H0 的间距； [ ]
hT
1 2
当验算带构造柱墙的高厚比时，当构造柱截面宽 度不小于墙厚时，h取墙厚，确定计算高度时，s应当 取相邻横墙的间距，允许高厚比乘以提高系数 c H0 bc 1 2 c [ ] c 1 hT l 0 式中， 系数。对于细石料、半细石料砌体， 对于混凝土砌块、粗料石、毛料石及毛石砌体取 1.0 ，其它砌体， 1.5
下段高度；
2 对于上端为自由端的构件，H0＝2H； 3 独立砖柱，当无柱间支撑时，柱在垂直排架方向 的H0应按表中数值乘以1.25后采用； 4 s--房屋横墙间距；
5 自承重墙的计算高度应根据周边支承或拉接条件
确定。
表中的构件高度H应按下列规定采用： 1 在房屋底层，为楼板顶面到构件下端支点的距
离。下端支点的位置，可取在基础顶面。当埋置较
深且有刚性地坪时，可取室外地面下500mm处； 2 在房屋其他层次，为楼板或其他水平支点间的 距离； 3 对于无壁柱的山墙，可取层高加山墙尖高度的
1/2；对于带壁柱的山墙可取壁柱处的山墙高度。
4.2.2 墙柱的计算截面 带壁柱墙的计算截面翼缘宽度bf，可按下列规定采 用： 1 多层房屋，取相邻壁柱间的距离；当有门窗洞 口时，可取窗间墙宽度；当左右壁柱间距离不等 时，可取左右壁柱间距离和的一半； 2 单层房屋，可取壁柱宽加2/3墙高，但不大于窗 间墙宽度和相邻壁柱间距离； 3 计算带壁柱墙的条形基础时，可取相邻壁柱间 的距离。
