WORD文档可编辑混凝土和砌体结构设计课程设计――多层框架结构设计指导教师：张蕾春班级： 11土木（2）班学生姓名：施迎宁学号： Xf11220222设计时间： 2014.5.7-6.5浙江理工大学科技与艺术学院建筑系混凝土和砌体结构设计课程设计一、目的掌握现浇多层框架结构方案布置、荷载分析、框架结构内力分析、内力组合、框架梁、柱和节点设计。
通过该课程设计，能综合运用结构力学和钢筋混凝土基本构件的知识，掌握结构设计的基本程序和方法。
二、设计任务1.工程概况本工程为钢筋混凝土框架结构体系，共三层，层高 3.6m，室内外高差为0.45m，基础顶面至室外地面距离0.5m。
框架平面柱网布置见图1所示，选择典型一榀框架进行计算。
框架梁、柱、屋面板、楼面板全部现浇。
2. 设计资料（1）气压条件基本雪压0.3 kN/m2，基本风压0.4 kN/m2，地面粗糙度类别为B类。
不上人屋面，屋面活荷载0.5kN/m2。
（2）抗震设防：不考虑抗震设防。
（3）主要建筑做法:构件尺寸：梁：250X550；柱：600X600屋面做法：20mm 厚板底抹灰，钢筋混凝土板厚90mm ，120mm 水泥膨胀珍珠岩保温层找坡，20mm 厚水泥砂浆找平层，4mm 厚SBS 卷材防水层。
楼面做法：20mm 厚板底抹灰，钢筋混凝土板厚90mm ，30mm 厚水磨石面层。
梁柱表面采用20mm 厚抹灰。
（4）荷载取值：钢筋砼容重25 kN ／m 3，水泥膨胀珍珠岩砂浆15 kN ／m 3，水泥砂浆容重20kN ／m 3，石灰砂浆容重17kN ／m 3，SBS 卷材防水层0.30kN/m 2，水磨石自重0.65kN/m 2。
恒载分项系数为1.2，活荷载3.5 kN/m 3，分项系数1.4。
（5）材料：混凝土强度等级为C30。
受力钢筋采用三级钢。
根据地质资料，确定基础顶离外地面为500mm ，由此求得底层层高为4.55m 。
各梁柱构件的线刚度经计算后列于图中。

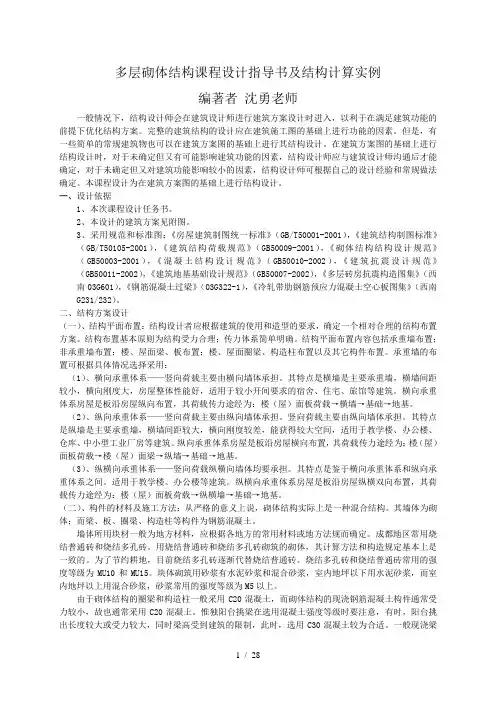

多层砌体结构课程设计指导书及结构计算实例编著者沈勇老师一般情况下，结构设计师会在建筑设计师进行建筑方案设计时进入，以利于在满足建筑功能的前提下优化结构方案。
完整的建筑结构的设计应在建筑施工图的基础上进行功能的因素。
但是，有一些简单的常规建筑物也可以在建筑方案图的基础上进行其结构设计。
在建筑方案图的基础上进行结构设计时，对于未确定但又有可能影响建筑功能的因素，结构设计师应与建筑设计师沟通后才能确定，对于未确定但又对建筑功能影响较小的因素，结构设计师可根据自己的设计经验和常规做法确定。
本课程设计为在建筑方案图的基础上进行结构设计。
一、设计依据1、本次课程设计任务书。
2、本设计的建筑方案见附图。
3、采用规范和标准图：《房屋建筑制图统一标准》（GB/T50001-2001），《建筑结构制图标准》（GB/T50105-2001），《建筑结构荷载规范》（GB50009-2001），《砌体结构结构设计规范》（GB50003-2001），《混凝土结构设计规范》（GB50010-2002），《建筑抗震设计规范》（GB50011-2002），《建筑地基基础设计规范》（GB50007-2002），《多层砖房抗震构造图集》（西南03G601），《钢筋混凝土过梁》（03G322-1），《冷轧带肋钢筋预应力混凝土空心板图集》（西南G231/232）。
二、结构方案设计（一）、结构平面布置：结构设计者应根据建筑的使用和造型的要求，确定一个相对合理的结构布置方案。
结构布置基本原则为结构受力合理；传力体系简单明确。
结构平面布置内容包括承重墙布置；非承重墙布置；楼、屋面梁、板布置；楼、屋面圈梁、构造柱布置以及其它构件布置。
承重墙的布置可根据具体情况选择采用：（1）、横向承重体系——竖向荷载主要由横向墙体承担。
其特点是横墙是主要承重墙，横墙间距较小，横向刚度大，房屋整体性能好，适用于较小开间要求的宿舍、住宅、旅馆等建筑。
横向承重体系房屋是板沿房屋纵向布置，其荷载传力途经为：楼（屋）面板荷载→横墙→基础→地基。

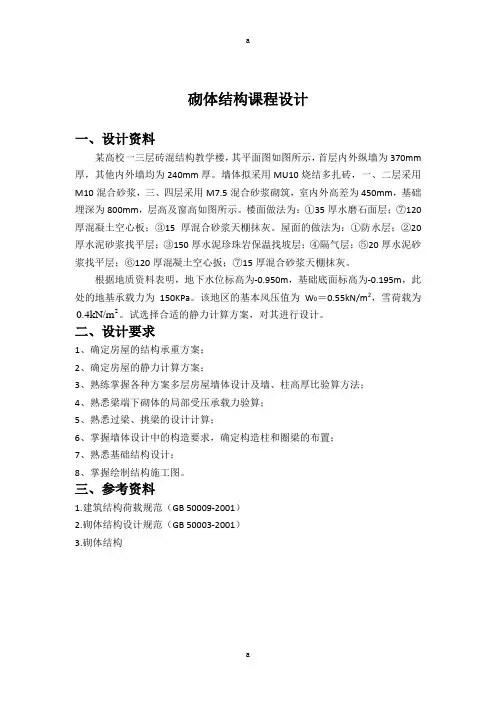

砌体结构课程设计一、设计资料某高校一三层砖混结构教学楼，其平面图如图所示，首层内外纵墙为370mm 厚，其他内外墙均为240mm厚。
墙体拟采用MU10烧结多扎砖，一、二层采用M10混合砂浆，三、四层采用M7.5混合砂浆砌筑，室内外高差为450mm，基础埋深为800mm，层高及窗高如图所示。
楼面做法为：①35厚水磨石面层；⑦120厚混凝土空心板；③15厚混合砂浆天棚抹灰。
屋面的做法为：①防水层；②20厚水泥砂浆找平层；③150厚水泥珍珠岩保温找坡层；④隔气层；⑤20厚水泥砂浆找平层；⑥120厚混凝土空心扳；⑦15厚混合砂浆天棚抹灰。
根据地质资料表明，地下水位标高为-0.950m，基础底面标高为-0.195m，此处的地基承载力为150KPa。
该地区的基本风压值为W0＝0.55kN/m2，雪荷载为20.4kN/m。
试选择合适的静力计算方案，对其进行设计。
二、设计要求1、确定房屋的结构承重方案；2、确定房屋的静力计算方案；3、熟练掌握各种方案多层房屋墙体设计及墙、柱高厚比验算方法；4、熟悉梁端下砌体的局部受压承载力验算；5、熟悉过梁、挑梁的设计计算；6、掌握墙体设计中的构造要求，确定构造柱和圈梁的布置；7、熟悉基础结构设计；8、掌握绘制结构施工图。
三、参考资料1.建筑结构荷载规范（GB 50009-2001）2.砌体结构设计规范（GB 50003-2001）3.砌体结构目录课程设计任务书 (4)一、房屋结构承重方案 (4)二、房屋静力计算方案 (4)三、荷载统计 (4)四、墙体的高厚比验算 (5)五、纵墙体承载力计算 (6)六、横墙承载力计算 (17)七、过梁计算 (19)八、抗震计算 (20)九、基础计算 (25)十、构造措施 (26)十一、平面图、剖面图 (28)课程设计计算书一、确定房屋的结构承重方案该房屋为某高校四层砖混结构教学楼，采用纵横墙承重方案。
二、确定房屋静力计算方案房屋、楼盖采用钢筋混凝土屋盖、钢筋混凝土楼盖，最大横墙间距10.8m32ms=<，因此本房屋属于刚性方案。
砌体结构课程设计砌体结构课程设计一、工程概况1、建筑名称：北京体育大学学生宿舍楼；2、结构类型：砌体结构；3、层数：4层；层高3.1m；4、开间3.9m；进深6.3m；5、建筑分类为二类，耐火等级为二级，抗震设防烈度为8度，设计地震分组为第一组；6、天然地面以下5～10m范围内无地下水，冰冻深度为地面以下0.8m，推荐持力层为粘土层，地基承载力特征值f＝170kN/m2。
粘土层位于天然地面下2～4m处，akⅡ类场地；7）、内外承重墙采用240厚页岩煤矸石多孔砖，隔墙采用150厚陶粒空心砌块，屋盖、楼盖采用钢筋混凝土全现浇板。
二、荷载计算与屋面板、楼面板配筋计算1．可变荷载标准值、常用材料自重表1 可变荷载标准值标准值（2/mkN）(1)住宅、宿舍、旅馆、办公楼、2.0医院病房、托儿所(2)教室、试验室、阅览室、会2.0 议室(3)食堂、办公楼中一般资料室 2.5(4)藏书库、档案库 5.0(5)厨房（一般的） 2.0(6)浴室、厕所、盥洗室○1对第一项中的民用住宅 2.0 ○2对其他民用住宅 2.5 (7)走廊、门厅、楼梯○1住宅、托儿所、幼儿园 2.02.5 ○2宿舍、旅馆、医院、办公楼、教室、餐厅○3消防疏散楼梯 3.5(8)不上人屋面0.7(9)上人屋面 2.0(10)雪荷载0.40(11)风荷载0.452. 楼面荷载计算（88J1X1）表2 楼面板的荷载计算楼面板的荷载计算荷载编号楼○1楼○2楼○3楼○4项目宿舍（kN/m2) 走廊、门厅（kN/m2)厕所盥洗室淋浴室（kN/m²)活动室（kN/m²)楼面活荷载 2.0 2.5 2.5 2.0楼面做法楼8A 1.4 1.4楼18A 1.35 楼8F 1.9+3.42板做法板自重 2.1 2.1 2.1 3.75顶棚做法棚2B 0.07 棚7 0.136 0.136 0.136荷载计算永久荷载标准值 3.636 3.636 7.42 5.17 可变荷载标准值 2.0 2.5 2.5 2.0 荷载标准值 5.636 6.136 9.92 7.17 永久荷载设计值 4.363 4.363 8.9 6.2 可变荷载设计值 2.8 3.5 3.5 2.8 荷载设计值7.163 7.863 12.4 9.03.屋面荷载计算（88J1）表 3 屋面板的荷载计算荷载编号屋①屋②屋③屋④项目活动室（kN/m2）走廊（kN/m2）宿舍（kN/m2）厕所（kN/m2）屋面荷载、雪荷载0.7 0.7 0.7 0.7 屋面做法屋13 2.8 2.8 2.8 2.8 板做法板自重 3.75 2.1 2.1 2.1 顶棚做法棚2B 0.07棚7A 0.136 0.136 0.136荷载计算永久荷载标准值 6.62 5.036 5.036 5.036可变荷载标准值0.7 0.7 0.7 0.7 荷载标准值7.32 5.736 5.736 5.736永久荷载设计值7.944 8.937 6.043 6.799 6.043 6.799 6.043 5.799 可变荷载设计值0.98 0.686 0.98 0.686 0.98 0.686 0.98 0..686 荷载设计值9.623 7.485 7.485 7.4854.墙体荷载计算1）360厚外墙重砖砌体 19×0.365 kN/m2=6.935 kN/m220厚内墙抹灰 17×0.02 kN/m2=0.34 kN/m220厚外墙抹灰 17×0.02 kN/m2=0.34 kN/m2 7.615 kN/m22）360厚内墙重砖砌体 19×0.365 kN/m2=6.935 kN/m220厚内墙抹灰 17×0.02 kN/m2=0.34 kN/m220厚外墙抹灰 17×0.02 kN/m2=0.34 kN/m2 7.615 kN/m23）240厚内墙重砖砌体 19×0.24 kN/m2=4.56kN/m220厚内墙抹灰 17×0.02 kN/m2=0.34 kN/m220厚外墙抹灰 17×0.02 kN/m2=0.34 kN/m2 5.24 kN/m24）240厚外墙重砖砌体 19×0.24 kN/m2=4.56kN/m220厚内墙抹灰 17×0.02 kN/m2=0.34 kN/m220厚外墙抹灰 17×0.02 kN/m2=0.34 kN/m2 5.24 kN/m25）240厚女儿墙重砖砌体 19×0.24 kN/m2=4.56kN/m220厚内墙抹灰 17×0.02 kN/m2=0.34 kN/m220厚外墙抹灰 17×0.02 kN/m2=0.34 kN/m2 5.24 kN/m26）150厚隔墙重陶粒空心砌块 5×0.15 kN/m2 =0.75 kN/m2双面抹灰 17×0.02×2 kN/m2 =0.68 kN/m21.43 kN/m2三、现浇板设计各主要板块计算配筋如下1）宿舍6.3m ×3.9m①荷载设计值：1.2×3.636+1.3×2.0=6.96kN/㎡ g=1.2×3.636=4.36kN/㎡ q=1.3×2.0=2.6kN/㎡ g+q/2=5.66k N/㎡ q/2=1.30 KN/㎡ P =g+q=6.96kN/m 2②计算跨度：（支撑长度a=120㎜） 内跨：l 01=l c1=3.9m l 02=l c2=6.3m l 01/ l 02=6/3.9=1.6<2 按双向板计算。

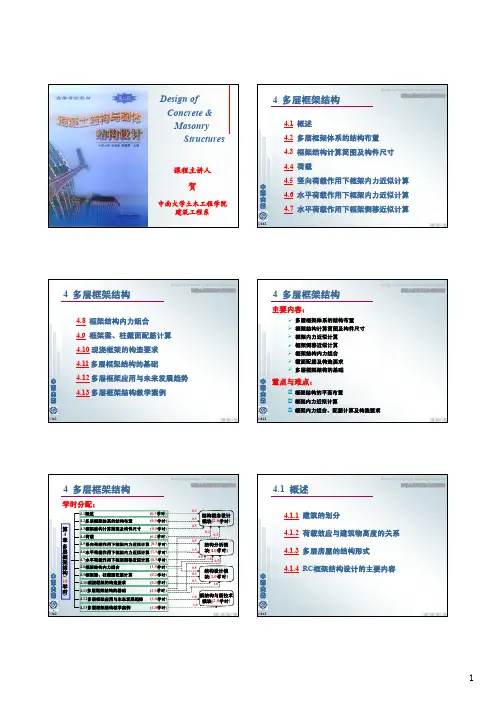

Design of Concrete & Masonry Structures课程主讲人4 多层框架结构4.1 概述 4.2 多层框架体系的结构布置Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计4.3 框架结构计算简图及构件尺寸 4.4 荷载中 南 大 学贺中南大学土木工程学院 建筑工程系4.5 竖向荷载作用下框架内力近似计算 4.6 水平荷载作用下框架内力近似计算 4.7 水平荷载作用下框架侧移近似计算2/1624 多层框架结构4.8 框架结构内力组合Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计4 多层框架结构主要内容：多层框架体系的结构布置 框架结构计算简图及构件尺寸 框架内力近似计算 框架侧移近似计算 框架结构内力组合 截面配筋及构造要求 多层框架结构的基础 中 南 大 学Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计4.9 框架梁、柱截面配筋计算 4.10 4 10 现浇框架的构造要求 4.11 多层框架结构的基础中 南 大 学4.12 多层框架应用与未来发展趋势 4.13 多层框架结构教学案例重点与难点：框架结构的平面布置 框架内力近似计算 框架内力组合、配筋计算及构造要求3/1624/1624 多层框架结构学时分配：4.1概述 (0.3学时) (0.5学时) (0.5学时) (0.2学时)Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计4.1 概述4.1.1 建筑的划分Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计0.3 0.5 0.5第 4 章 多 层 框 架 结 构 10 学 时4.2多层框架体系的结构布置 4.3框架结构计算简图及构件尺寸 4.4荷载结构概念设计 模块(2.0学时)0.2 0.54.1.2 荷载效应与建筑物高度的关系 4.1.3 多层房屋的结构形式 4.1.4 RC框架结构设计的主要内容中 南 大 学4.5竖向荷载作用下框架内力近似计算 (0.5学时) 4.6水平荷载作用下框架内力近似计算 (1.5学时) 4.7水平荷载作用下框架侧移近似计算 (0.5学时) 4.8框架结构内力组合 4.9框架梁、柱截面配筋计算 4.10现浇框架的构造要求 4.11多层框架结构的基础 4.12多层框架应用与未来发展趋势 4.13多层框架结构教学案例 (1.5学时) (0.2学时) (0.3学时) (2.0学时) (1.0学时) (1.0学时)0.5 1.5 0.5 0.5 0.2 0.3结构分析模 块(4.0学时)1.0 0.5中 南 大 学结构设计模 块(2.0学时)1.0( )1.0 1.0新结构与新技术 模块(2.0学时)5/1626/16214.1.1 建筑的划分低层建筑：1-3层的住宅；Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计4.1.2 荷载效应与建筑物高度的关系竖向荷载 作用于建筑物上的荷载： 水平荷载Design of Concrete & Masonry Structures 混凝土结构与砌体结构设计《高层建筑混凝土结构技术规程》(JGJ 3-2010)多层建筑：3~9层以下或总高度≤24m的房屋； 高层建筑：10层及10层以上或房屋高度超过28m的住宅建筑以及房屋高度大于24m的其它高层民用建筑(不含24m以上的单 层建筑)。
![[建筑]砌体结构第四章混合结构房屋墙体设计](https://img.taocdn.com/s1/m/143370128e9951e79b8927a1.png)

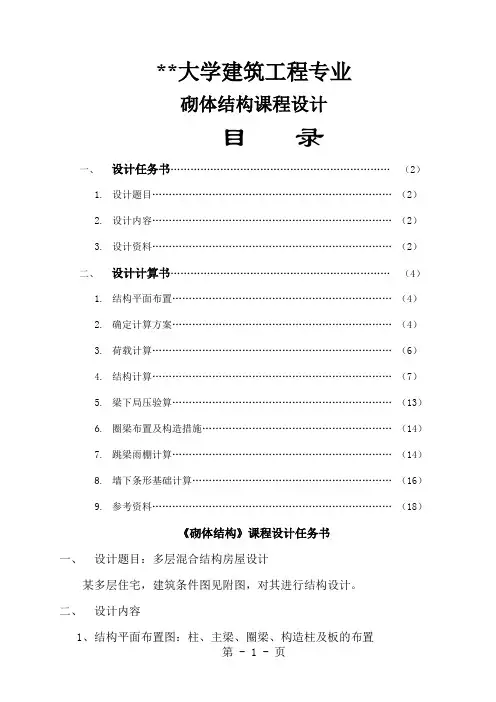

**大学建筑工程专业砌体结构课程设计目录一、设计任务书 (2)1.设计题目 (2)2.设计内容 (2)3.设计资料 (2)二、设计计算书 (4)1.结构平面布置 (4)2.确定计算方案 (4)3.荷载计算 (6)4.结构计算 (7)5.梁下局压验算 (13)6.圈梁布置及构造措施 (14)7.跳梁雨棚计算 (14)8.墙下条形基础计算 (16)9.参考资料 (18)《砌体结构》课程设计任务书一、设计题目：多层混合结构房屋设计某多层住宅，建筑条件图见附图，对其进行结构设计。
