光纤衰减教程

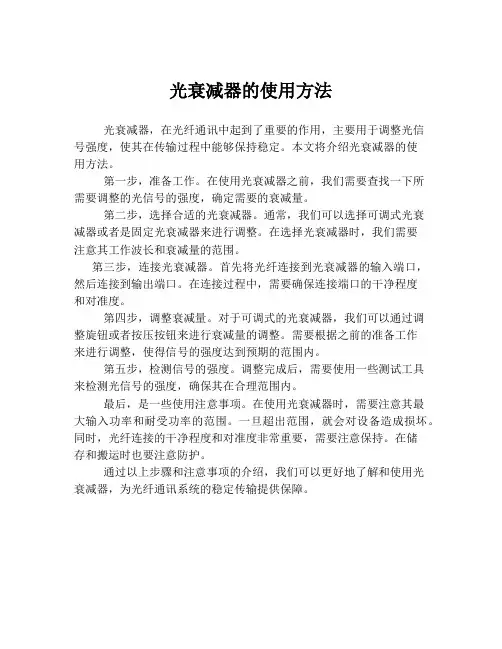

光衰减器的使用方法
光衰减器，在光纤通讯中起到了重要的作用，主要用于调整光信
号强度，使其在传输过程中能够保持稳定。

本文将介绍光衰减器的使
用方法。

第一步，准备工作。

在使用光衰减器之前，我们需要查找一下所
需要调整的光信号的强度，确定需要的衰减量。

第二步，选择合适的光衰减器。

通常，我们可以选择可调式光衰
减器或者是固定光衰减器来进行调整。

在选择光衰减器时，我们需要
注意其工作波长和衰减量的范围。

第三步，连接光衰减器。

首先将光纤连接到光衰减器的输入端口，然后连接到输出端口。

在连接过程中，需要确保连接端口的干净程度
和对准度。

第四步，调整衰减量。

对于可调式的光衰减器，我们可以通过调
整旋钮或者按压按钮来进行衰减量的调整。

需要根据之前的准备工作
来进行调整，使得信号的强度达到预期的范围内。

第五步，检测信号的强度。

调整完成后，需要使用一些测试工具
来检测光信号的强度，确保其在合理范围内。

最后，是一些使用注意事项。

在使用光衰减器时，需要注意其最
大输入功率和耐受功率的范围。

一旦超出范围，就会对设备造成损坏。

同时，光纤连接的干净程度和对准度非常重要，需要注意保持。

在储
存和搬运时也要注意防护。

通过以上步骤和注意事项的介绍，我们可以更好地了解和使用光
衰减器，为光纤通讯系统的稳定传输提供保障。

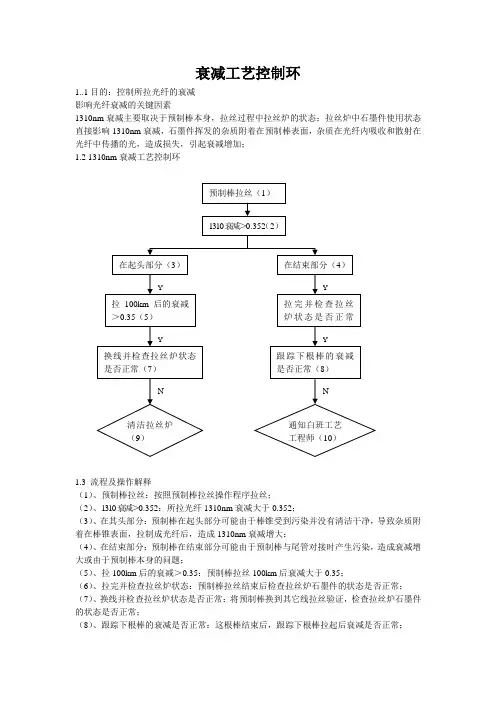

衰减工艺控制环
1..1目的：控制所拉光纤的衰减
影响光纤衰减的关键因素
1310nm衰减主要取决于预制棒本身，拉丝过程中拉丝炉的状态；拉丝炉中石墨件使用状态直接影响1310nm衰减，石墨件挥发的杂质附着在预制棒表面，杂质在光纤内吸收和散射在光纤中传播的光，造成损失，引起衰减增加；
1.2 1310nm衰减工艺控制环
1.3 流程及操作解释
（1）、预制棒拉丝：按照预制棒拉丝操作程序拉丝；
（2）、1310衰减＞0.352：所拉光纤1310nm衰减大于0.352；
（3）、在其头部分：预制棒在起头部分可能由于棒锥受到污染并没有清洁干净，导致杂质附着在棒锥表面，拉制成光纤后，造成1310nm衰减增大；
（4）、在结束部分：预制棒在结束部分可能由于预制棒与尾管对接时产生污染，造成衰减增大或由于预制棒本身的问题；
（5）、拉100km后的衰减＞0.35：预制棒拉丝100km后衰减大于0.35；
（6）、拉完并检查拉丝炉状态：预制棒拉丝结束后检查拉丝炉石墨件的状态是否正常；（7）、换线并检查拉丝炉状态是否正常：将预制棒换到其它线拉丝验证，检查拉丝炉石墨件的状态是否正常；
（8）、跟踪下根棒的衰减是否正常：这根棒结束后，跟踪下根棒拉起后衰减是否正常；
（9）、清洁拉丝炉：清洁拉丝炉中的石墨件或更换石墨件；
（10）、通知白班工艺工程师：如上述问题无法解决通知工艺工程师。

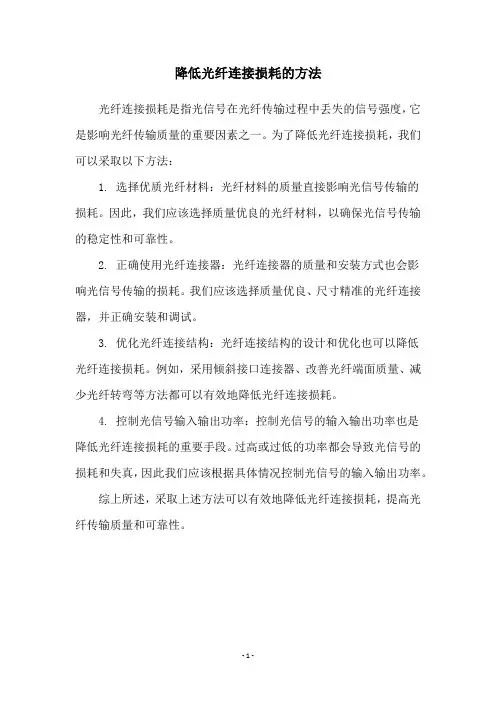

光纤通信传输损耗及降低方法光纤通信由于其自身的一些优点，因此得到了广泛的使用，因此，在光纤通信中产生的问题，也值得我们去认真思考并加以解决。

光纤接续工作，技术复杂、工艺要求高，是对质量标准严格要求的精细工作，也是关系到光纤通信传输质量的重要工作，因此，在施工中，技术人员要充分重视光纤接续时产生的损耗，按照严格标准做好光纤的接续工作，从而降低光缆的附加损耗，提高光纤的传输质量。

同时相关的技术人员在日常的施工工作中注意总结经验教训，不断的提高施工的质量，这也是提高光纤传输效果的一条有效的途径。

1、光纤通信的相关理论光纤即为光导纤维的简称。

光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式。

从原理上看，构成光纤通信的基本物质要素是光纤、光源和光检测器。

光纤除了按制造工艺、材料组成以及光学特性进行分类外，在应用中，光纤常按用途进行分类，可分为通信用光纤和传感用光纤。

传输介质光纤又分为通用与专用两种，而功能器件光纤则指用于完成光波的放大、整形、分频、倍频、调制以及光振荡等功能的光纤，并常以某种功能器件的形式出现。

光纤通信的应用在当前主要集中于各种信息的传输与控制上。

以互联网的发展为例，传统互联网以电缆为传输工具，速度比较慢，随着90年代美国信息高速公路的建设，现代互联网传输的主体为光纤。

去年，我国的有线电视实现了由模拟信号向数字信号的完全转变，有线电视信号的传输也是以光纤的应用为前提的。

另外，随着信息化的普及，光纤通信基本已经深入到每个人的生活。

除此之外，由于光纤通信具有保密性高、受干扰性能高的优点，其在军事与科技中的应用也十分广泛。

当然光纤在实际应用中也有一些缺陷，比如玻璃的质地比较脆，比较容易折断，因此加工难度高，价格也较昂贵，要求的加工工艺与电缆相比也复杂很多。

而且由于光纤通信自身存在着传输过程中的光能损耗等问题，因此，对于光纤通信要有全面的认识。

2、光纤传输损耗的种类及原因光纤在传输中的损耗一般可分为接续损耗和非接续损耗。

otdr测试光纤衰减的方法嘿，咱今儿个就来讲讲这 OTDR 测试光纤衰减的法子。

你可别小瞧了这事儿，它就好比是给光纤做一次全面的“体检”呢！首先啊，咱得把 OTDR 这玩意儿准备好，就像是战士要上战场，得先把自己的武器磨得锋利无比。

然后呢，把它和光纤连接起来，这就好比是给光纤接上了一个能看透它内部情况的“眼睛”。

接下来，就该让 OTDR 大展身手啦！它会发出一束光，沿着光纤一路跑下去，就像一个勇敢的探险家在未知的道路上前进。

这束光会碰到光纤里的各种情况，比如哪里有衰减啊，哪里有断点啊。

你想想，这光纤就像是一条长长的道路，光在上面跑，遇到坑坑洼洼的地方，不就代表着衰减嘛。

那 OTDR 怎么知道这些坑坑洼洼在哪里呢？嘿嘿，它可聪明着呢！它能根据光返回的时间和强度，精准地判断出光纤衰减的位置和程度。

这就好比你在路上走，你能根据脚步声的变化知道哪里路不平坦一样。

是不是挺神奇的？在测试的时候，可得仔细咯！不能有一丝马虎，不然就像看病看错了病症一样，那可不行。

要确保每个细节都被准确地检测到，这样才能得出准确的结果呀。

而且啊，不同的光纤可能会有不同的特性，就像每个人都有自己的脾气一样。

所以在测试的时候，要根据具体情况来调整参数，这样才能让测试结果更可靠。

咱再打个比方，就像你去适应不同人的性格，得用不同的方法去和他们相处，才能更好地了解他们。

测试光纤衰减也是一样的道理呀！总之呢，OTDR 测试光纤衰减这事儿，看着简单，实则暗藏玄机。

需要我们认真对待，仔细操作，才能让光纤的“健康状况”一目了然。

可别不当回事儿哦，不然到时候网络出了问题，那可就麻烦啦！所以呀，一定要把这个方法掌握好，让我们的光纤一直健健康康的，为我们的通信保驾护航！你说是不是这个理儿？。

光纤损耗的计算公式
光纤损耗的计算公式是指在光纤传输中，由于各种原因而产生的信号衰减的计算方式。

通常情况下，光纤损耗由两种主要因素造成，即纤芯损耗和衰减器损耗。

其中，纤芯损耗是指在光纤中光信号传输过程中由于光的散射、吸收、折射等原因而导致的信号衰减；而衰减器损耗则是指光信号在通过连接器、耦合器、分光器等器件时所产生的信号衰减。

光纤损耗的计算公式可以通过以下方式进行计算：
1、纤芯损耗的计算公式：
纤芯损耗= 10lg(Pi/Po)，其中Pi为光信号进入光纤的功率，Po 为光信号出光纤的功率。

2、衰减器损耗的计算公式：
衰减器损耗= 10lg(P1/P2)，其中P1为光信号进入衰减器的功率，P2为光信号出衰减器的功率。

3、总损耗的计算公式：
总损耗= 纤芯损耗+衰减器损耗。

通过计算公式，可以对光纤传输中的信号衰减进行准确的计算和分析，从而更好地保证光纤传输的质量和稳定性。

- 1 -。

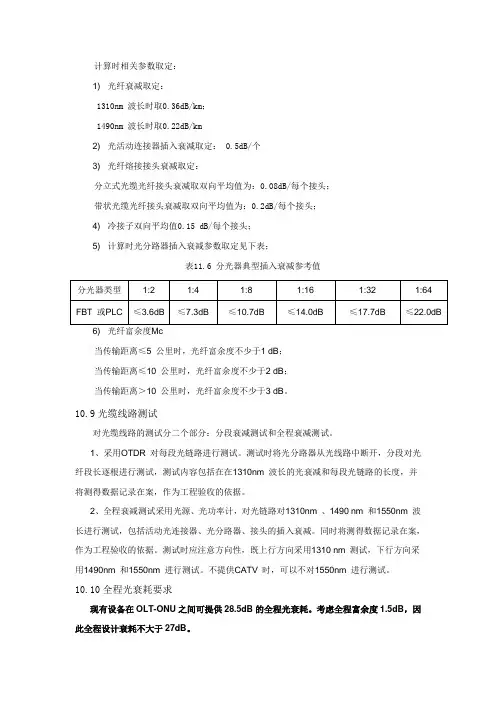

计算时相关参数取定：1) 光纤衰减取定：1310nm 波长时取0.36dB/km；1490nm 波长时取0.22dB/km2) 光活动连接器插入衰减取定： 0.5dB/个3) 光纤熔接接头衰减取定：分立式光缆光纤接头衰减取双向平均值为：0.08dB/每个接头；带状光缆光纤接头衰减取双向平均值为：0.2dB/每个接头；4) 冷接子双向平均值0.15 dB/每个接头；5) 计算时光分路器插入衰减参数取定见下表；表11.6 分光器典型插入衰减参考值6) 光纤富余度Mc当传输距离≤5 公里时，光纤富余度不少于1 dB；当传输距离≤10 公里时，光纤富余度不少于2 dB；当传输距离＞10 公里时，光纤富余度不少于3 dB。

10.9光缆线路测试对光缆线路的测试分二个部分：分段衰减测试和全程衰减测试。

1、采用OTDR 对每段光链路进行测试。

测试时将光分路器从光线路中断开，分段对光纤段长逐根进行测试，测试内容包括在在1310nm 波长的光衰减和每段光链路的长度，并将测得数据记录在案，作为工程验收的依据。

2、全程衰减测试采用光源、光功率计，对光链路对1310nm 、1490 nm 和1550nm 波长进行测试，包括活动光连接器、光分路器、接头的插入衰减。

同时将测得数据记录在案，作为工程验收的依据。

测试时应注意方向性，既上行方向采用1310 nm 测试，下行方向采用1490nm 和1550nm 进行测试。

不提供CATV 时，可以不对1550nm 进行测试。

10.10全程光衰耗要求现有设备在OLT-ONU之间可提供28.5dB的全程光衰耗。

考虑全程富余度1.5dB，因此全程设计衰耗不大于27dB。

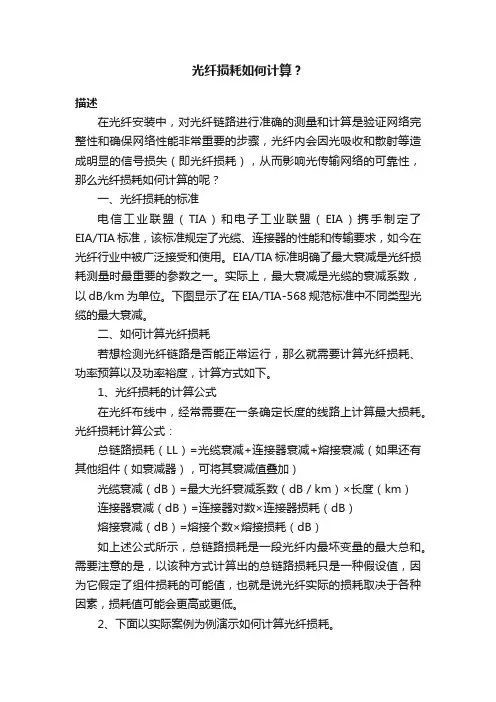

光纤损耗如何计算？描述在光纤安装中，对光纤链路进行准确的测量和计算是验证网络完整性和确保网络性能非常重要的步骤，光纤内会因光吸收和散射等造成明显的信号损失（即光纤损耗），从而影响光传输网络的可靠性，那么光纤损耗如何计算的呢？一、光纤损耗的标准电信工业联盟（TIA）和电子工业联盟（EIA）携手制定了EIA/TIA标准，该标准规定了光缆、连接器的性能和传输要求，如今在光纤行业中被广泛接受和使用。

EIA/TIA标准明确了最大衰减是光纤损耗测量时最重要的参数之一。

实际上，最大衰减是光缆的衰减系数，以dB/km为单位。

下图显示了在EIA/TIA-568规范标准中不同类型光缆的最大衰减。

二、如何计算光纤损耗若想检测光纤链路是否能正常运行，那么就需要计算光纤损耗、功率预算以及功率裕度，计算方式如下。

1、光纤损耗的计算公式在光纤布线中，经常需要在一条确定长度的线路上计算最大损耗。

光纤损耗计算公式：总链路损耗（LL）=光缆衰减+连接器衰减+熔接衰减（如果还有其他组件（如衰减器），可将其衰减值叠加）光缆衰减（dB）=最大光纤衰减系数（dB / km）×长度（km）连接器衰减（dB）=连接器对数×连接器损耗（dB）熔接衰减（dB）=熔接个数×熔接损耗（dB）如上述公式所示，总链路损耗是一段光纤内最坏变量的最大总和。

需要注意的是，以该种方式计算出的总链路损耗只是一种假设值，因为它假定了组件损耗的可能值，也就是说光纤实际的损耗取决于各种因素，损耗值可能会更高或更低。

2、下面以实际案例为例演示如何计算光纤损耗。

两栋建筑之间安装了单模光纤，传输距离为10km，波长为1310nm。

同时，该光纤拥有2个ST连接器和1个熔接头。

光缆衰减——根据上述的标准表格，波长为1310nm的室外单模光缆的最大衰减值为0.5dB / km，因此光缆衰减值为0.5dB / km×10km=5dB。

连接器衰减——因为使用了2个ST连接器，而每个ST连接器的最大损耗为0.75dB，因此连接器衰减为0.75dB×2=1.5dB。

光纤网络中信号衰减补偿措施一、光纤网络信号衰减概述光纤网络以其高带宽、低损耗等优势成为现代通信的主要传输手段。

然而，信号衰减问题始终是影响光纤网络性能的关键因素。

信号衰减指的是光信号在光纤中传输时，其功率随传输距离增加而逐渐降低的现象。

这一现象的存在，严重制约了光纤网络的传输距离、信号质量和可靠性，进而影响整个通信系统的效能。

光纤网络中信号衰减主要由多种因素引起。

首先是光纤本身的特性，包括光纤材料的吸收和散射。

光纤材料对光信号存在固有吸收，不同波长的光在光纤中传输时，被材料吸收的程度各异。

例如，在某些波长范围内，光纤材料中的杂质原子会吸收光能，导致光信号功率下降。

散射方面，主要有瑞利散射、布里渊散射和拉曼散射等。

瑞利散射是由光纤材料密度不均匀引起的，它会使光向各个方向散射，造成信号功率损失，且这种散射在整个光纤传输过程中始终存在，对信号衰减影响显著。

布里渊散射和拉曼散射则与光信号的强度和光纤中的声子相互作用有关，在特定条件下也会导致明显的信号衰减。

光纤弯曲也是导致信号衰减的重要因素。

当光纤发生弯曲时，尤其是在小半径弯曲情况下，光在光纤中的传播路径会发生改变，部分光会从纤芯泄漏到包层中，从而导致光信号强度降低。

这种弯曲可能是光纤铺设过程中的自然弯曲，也可能是由于光纤受到外部压力等因素造成的额外弯曲。

光纤连接点同样会引入信号衰减。

在光纤接续或与其他设备连接时，由于连接端面的不平整、间隙或不同光纤之间的参数差异等原因，光信号在连接处会发生反射和折射，从而造成一定比例的信号损失。

此外，随着光纤网络使用时间的增长，环境因素如温度变化、湿度影响以及长期的应力作用等，也可能导致光纤性能劣化，进一步加剧信号衰减。

二、信号衰减补偿的重要性与现有方法信号衰减补偿在光纤网络中具有至关重要的意义。

它直接关系到光纤网络的传输质量和覆盖范围。

如果不能有效地补偿信号衰减，光信号在长距离传输后将变得微弱甚至无法识别，导致误码率增加、数据传输速率下降，严重影响通信业务的正常开展，如高清视频传输卡顿、实时数据交互延迟等。

光纤衰减测量方法嘿，朋友们！今天咱们来聊聊光纤衰减测量这事儿，就像探索一个神秘的魔法世界一样有趣呢。

你可以把光纤想象成一条超级高速公路，只不过在这条路上跑的不是汽车，而是光精灵。

而光纤衰减呢，就像是光精灵在这条路上跑着跑着累了，或者是路上有些小怪兽（杂质之类的东西）把它们的能量给吸走了一部分。

那我们怎么知道光精灵到底损失了多少能量呢？这就需要测量啦。

有一种方法叫剪断法，这名字听起来是不是有点粗暴？就好像是抓住光纤这个小蛇，然后“咔嚓”一下剪断它的尾巴，看看光精灵在尾巴这截儿到底少了多少。

这就好比是你在一个装满水的水管中间剪断，看看流出来的水少了多少流量一样，只不过咱们这儿是光的流量。

还有插入损耗法呢。

这个方法就像是给光精灵设置了一个小关卡，让它们穿过一个特殊的装置。

这个装置可能就像一个贪吃的小怪物，光精灵穿过它的时候，它就会偷偷吃掉一点光精灵的能量。

我们通过观察光精灵进去之前和出来之后的变化，就能算出光纤的衰减啦。

然后是背向散射法，这个可就更神奇啦。

就像是在光精灵奔跑的路上放了一个小镜子，光精灵跑着跑着撞到镜子上，一部分就会反射回来。

我们就像超级侦探一样，根据反射回来的光精灵的情况，判断出在整个光纤旅程中，光精灵到底遭遇了多少“不测”，也就是光纤的衰减程度。

在测量的时候啊，那些仪器就像是魔法棒一样。

操作人员就像魔法师，拿着魔法棒在光纤这个神秘的魔法世界里施展魔法，探寻光精灵的秘密。

有时候，测量就像在黑暗中找一颗小小的钻石。

光纤很细很细，光精灵的变化又很微妙，就像那钻石的光芒很微弱一样，需要我们非常细心地去捕捉。

而且，测量过程中的误差就像调皮的小捣蛋鬼，总是时不时地冒出来捣乱。

可能是环境这个大怪兽在搞鬼，温度啊、湿度啊，就像大怪兽呼出的气息，影响着光精灵的旅程。

不过呢，只要我们像超级英雄一样，掌握好各种测量方法，就能准确地测量出光纤衰减，让光精灵在光纤高速公路上跑得更顺畅，就像给光精灵们开辟了一条最完美的跑道，让它们带着信息以最快的速度抵达目的地，就像超级快递员一样迅速又准确呢。
